Présentation du produit
L'appareillage de commutation métal-blindé à tiroir débrochable en courant alternatif à enveloppe métallique KYN61-40.5(Z) (ci-après dénommé l'appareillage) est un appareillage complet de distribution d'énergie intérieur avec courant alternatif triphasé 50 Hz et tension nominale de 40,5 kV, utilisé pour recevoir et distribuer l'énergie électrique dans les centrales électriques, les postes de transformation et les entreprises industrielles et minières. Il contrôle, protège et surveille le circuit, et peut également être utilisé dans les endroits à opérations fréquentes.
Cet appareillage est conforme aux normes GB/T11022-1999, GB3906-1991, DL404-1997 et autres.

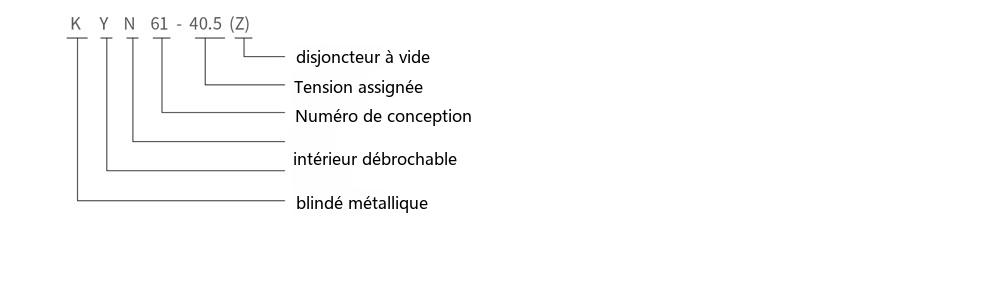

Désignation du type
Conditions de service
- Température de l'air ambiant : maximale +40℃, minimale -15℃.
- Humidité relative : moyenne journalière ≤95%,
- pression de vapeur d'eau moyenne journalière ne dépassant pas 2,2 kPa ;
- humidité relative moyenne mensuelle ≤90%,
- pression de vapeur d'eau moyenne mensuelle ne dépassant pas 1,8 kPa ;
- Altitude : inférieure à 1000 m.
- Intensité sismique : ne dépassant pas le degré 8.
- L'air ambiant ne doit pas être visiblement pollué par des gaz corrosifs ou combustibles, de la vapeur d'eau, etc.
- Endroits sans vibration violente.
- Pour une utilisation au-delà des conditions normales spécifiées dans GB3906, elle doit être négociée entre l'utilisateur et le fabricant.
Caractéristiques structurelles
- L'armoire adopte une structure assemblée, et le disjoncteur adopte une structure à chariot monté au sol ;
- Équipé d'un tout nouveau disjoncteur à vide à isolation composite présentant une bonne interchangeabilité et un remplacement facile ;
- Le châssis du chariot est équipé d'un mécanisme de propulsion à écrou de vis sans fin, qui peut facilement déplacer le chariot et empêcher les dommages à la structure de propulsion par une mauvaise manipulation ;
- Toutes les opérations peuvent être effectuées avec la porte de l'armoire fermée ;
- Les verrouillages entre l'interrupteur principal, le chariot et la porte de l'armoire adoptent tous un verrouillage mécanique obligatoire, répondant aux fonctions de « cinq préventions » ;
- Le compartiment de câbles est spacieux et peut connecter plusieurs câbles ;
- Le sectionneur de mise à la terre rapide est utilisé pour la mise à la terre et la mise en court-circuit du circuit ;
- Classe de protection de l'enveloppe IP3X ; avec la porte du compartiment du chariot ouverte, classe de protection IP2X ;
- Le produit est conforme aux normes GB3906-1991 et DL404-1997 et adopte la norme IEC-298 par référence.
L'appareillage de commutation métal-blindé à tiroir débrochable en courant alternatif à enveloppe métallique KYN61-40.5(Z) adopte une armoire assemblée et une structure à chariot monté au sol, avec tous les verrouillages à verrouillage mécanique obligatoire, répondant pleinement aux exigences de « cinq préventions ».
Principaux paramètres techniques du disjoncteur à vide
| Article | Unité | Valeur |
|---|---|---|
| Tension nominale | kV | 40.5 |
| Fréquence nominale | Hz | 50 |
| Tension de tenue à fréquence industrielle nominale | kV | 95/1min |
| Tension de tenue aux chocs de foudre nominale | kV | 185 |
| Courant nominal | A | 1250 1600 2000 |
| Courant nominal de courte durée admissible | kA | 20 25 31.5 |
| Pouvoir de coupure nominal de courte durée | kA | 20 25 31.5 |
| Courant nominal de crête admissible | kA | 50 63 80 |
| Durée nominale de court-circuit | ms | 4 |
| Temps d'ouverture | ms | 30 ≤ t ≤ 60 |
| Temps de fermeture | s | 50 ≤ t ≤ 100 |
| Nombre d'opérations de coupure nominale de court-circuit | opérations | 20 |
| Endurance mécanique | opérations | 10000 |
| Classe de protection | - | IP43 |
Principaux paramètres techniques de l'appareillage à vide
| Article | Unité | Valeur |
|---|---|---|
| Tension nominale | kV | 40.5 |
| Courant nominal | A | 1250 1600 2000 |
| Fréquence nominale | Hz | 50 |
| Courant nominal de courte durée admissible | kA | 20 25 31.5 |
| Courant nominal de crête admissible | kA | 50 63 80 |
| Tension de tenue à fréquence industrielle nominale | kV | 95/1min |
| Tension de tenue aux chocs de foudre nominale | kV | 185 |
| Durée nominale de court-circuit | s | 4 |
| Classe de protection | - | IP3X |
Le courant nominal de l'appareillage de commutation métal-blindé à tiroir débrochable en courant alternatif à enveloppe métallique KYN61-40.5(Z) dans le tableau couvre 1250 A, 1600 A et 2000 A, répondant aux besoins de distribution de charges de différentes capacités.
Dimensions d'encombrement
| - | - | (mm) |
|---|---|---|
| Hauteur | 2650 | |
| Largeur | Courant nominal 1600 A et moins | 1400 |
| Profondeur | Arrivée/départ de câbles | 2870 |
| - | Arrivée/départ aérien | 2950 |
Principaux paramètres techniques du mécanisme de commande à ressort
| Article | Unité | Valeur | |
|---|---|---|---|
| Tension de fonctionnement nominale | Bobine d'ouverture | V | DC220/110, AC220/110 |
| Bobine de fermeture | |||
| Courant de fonctionnement nominal | Bobine d'ouverture | A | 0.96(220V), 1.05(110V) |
| Bobine de fermeture | |||
| Puissance du moteur de stockage d'énergie | W | 230 | |
| Tension nominale du moteur de stockage d'énergie | V | DC220/110, AC220/110 | |
| Temps de stockage d'énergie | S | ≤ 12 | |
Installation de l'appareillage

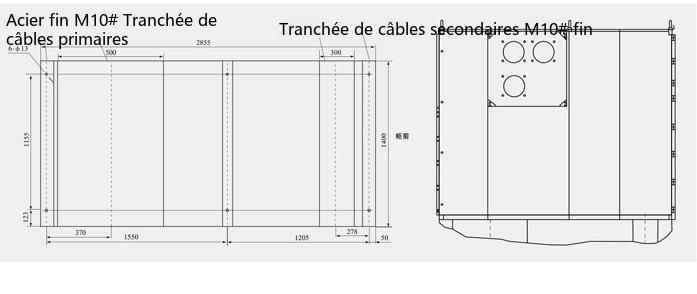

Schéma de la fondation d'installation de l'appareillage
a. Hauteur de la salle des appareillages : ≥4500 mm ;
b. Distance de l'arrière de l'armoire au mur : ≥1500 mm ;
2 c. Planéité du châssis de fondation : ≤1 mm/m ;
d. Les profilés en acier encastrés de la fondation ne doivent pas dépasser de plus de 3 mm au-dessus du sol ;
e. Il peut être fixé sur la fondation par des boulons ou par soudure ;
f. L'appareillage pèse environ 1800 kg ;
g. Largeur du couloir de manœuvre de l'appareillage (rangée simple) : ≥3000 mm ;
Double face (face à face) : ≥4000 mm.

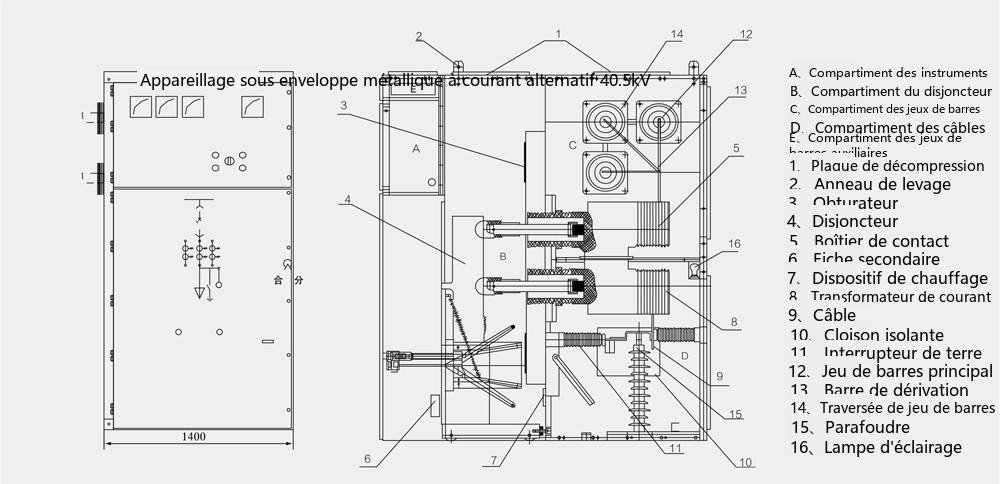

Schéma de la structure de l'équipement
