SRM-12 Poste de distribution en boucle à isolation gazeuse entièrement fermé et entièrement isolé

APERÇU DU PRODUIT
APERÇU DU PRODUIT

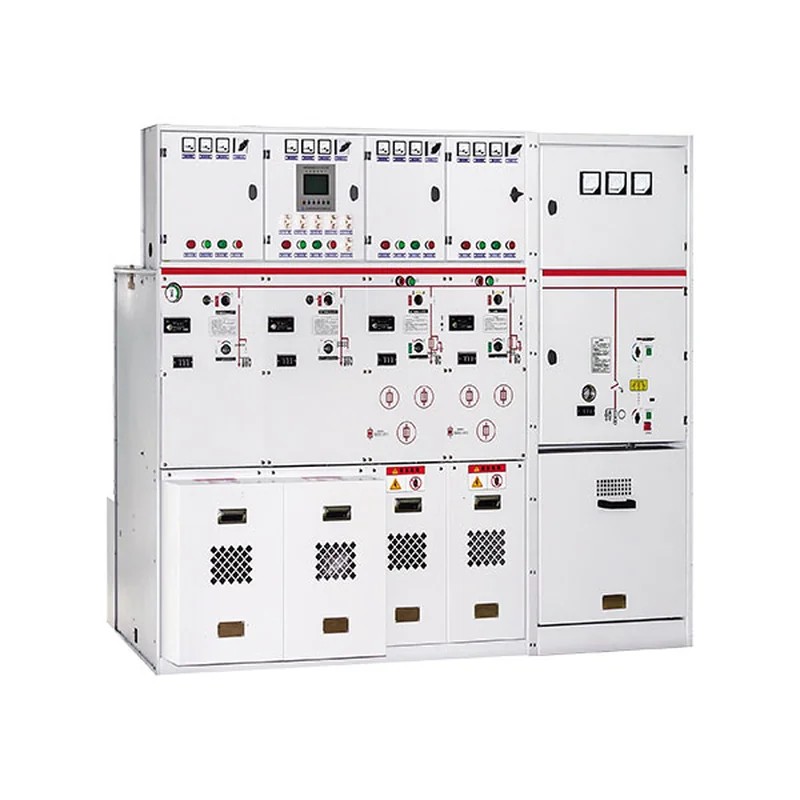

Poste de distribution en boucle à isolation gazeuse entièrement fermé et entièrement isolé SRM-12, tension nominale 12kV, pour réseaux de distribution en boucle 10kV/11kV, courant alternatif triphasé 50Hz.

Marque:Gaosuo Electric Co., Ltd.
Origine:China
Matériau:Acier de qualité
Après-vente:Garantie 1 an
  • Features
  • Présentation du produit

    L'appareillage en boucle de la série SRM□-12 est un appareillage blindé à isolation gazeuse SF6 à cuve commune métallique, pouvant être composé de modules d'unités interrupteur-sectionneur, d'unités combinées interrupteur-sectionneur fusible, d'unités disjoncteur à vide et d'unités d'arrivée de jeu de barres. Adoptant une série de technologies et de matériaux excellents, il présente d'excellentes propriétés électriques et mécaniques, est peu affecté par l'environnement et le climat, est compact, facile à installer, pratique à utiliser, sans entretien, et dispose de modes de combinaison flexibles. La conception claire et intuitive garantit une utilisation simple et directe. La capacité de raccordement des départs est importante, adaptée à divers systèmes de raccordement. L'appareillage en boucle de la série SRM□-12 est un appareillage blindé à isolation gazeuse SF6 à cuve commune métallique, compact, facile à installer, et pouvant fonctionner longtemps sans entretien.

    Définitions des unités

    Code d'unité Signification
    C Unité interrupteur-sectionneur standard à traversée simple
    F Unité combinée interrupteur-sectionneur-fusible
    V Unité disjoncteur
    D Unité d'arrivée de câble (sans interrupteur)
    + Traversée côté jeu de barres
    - Traversée en haut du jeu de barres
    SL Unité de couplage de barres
    M Unité de comptage
    PT Unité PT
    1K2(4) Unité interrupteur-sectionneur à départ double traversée

    Caractéristiques du produit

    Sécurité d'exploitation :

    Grâce aux mesures de sécurité suivantes, nous pouvons offrir aux utilisateurs des garanties de sécurité particulières :

    • Interrupteur-sectionneur intégré à trois positions
    • L'interrupteur-sectionneur remplace le sectionneur pour le disjoncteur, plus sûr et plus fiable ; la conception entièrement scellée côté primaire protège contre tout contact accidentel ; le verrouillage mécanique répondant aux exigences des cinq protections ; l'indicateur de présence de tension peut fournir l'indication de présence de tension à l'arrivée
    • et au départ. Fonctionnement fiable : conception entièrement scellée ; tous les interrupteurs 10 kV et les parties de jeu de barres sous tension sont scellés dans une cuve à gaz soudée à partir de tôles d'acier inoxydable de 3 mm ; avec des fiches de câble en caoutchouc de silicone,
    • réalisant des têtes de câble entièrement isolées et entièrement scellées, non affectées par la poussière, l'humidité, les petits animaux et autres influences extérieures. Le mécanisme d'exploitation à accumulation d'énergie par ressort peut être actionné manuellement ou motorisé ; le synoptique sur le panneau fournit l'indication de
    • position de l'interrupteur. L'armoire est en tôle galvanisée avec revêtement par pulvérisation électrostatique, renforçant la résistance à la corrosion ; le manomètre surveille la plage de pression de sécurité du gaz SF6 dans la cuve.

    Économie :

    • Sans entretien
    • Très fiable
    • Durée de vie jusqu'à 20 ans

    Schémas flexibles :

    • Divers modes d'arrivée : arrivée à gauche, à droite, par le haut ou par l'avant
    • Divers modes de combinaison : combinaison quelconque entre les unités
    • Avec jeux de barres isolés, les armoires peuvent être assemblées avant-arrière ou gauche-droite
    • Schémas de conception flexibles

    Large application :

    Grande capacité de départ et encombrement réduit, adapté à divers besoins d'application. Qu'il s'agisse d'une alimentation en antenne ou d'une alimentation en boucle, l'appareillage en boucle de la série SRM□-12 peut répondre aux exigences de configuration avec des combinaisons de modules flexibles.

    Indicateurs de performance

    Pression du gaz SF6 1,4 bar de pression absolue à 20℃ Conditions normales de service
    Taux de fuite annuel de gaz 0,2 % par an Température max. 40℃
    Indice de protection IP67 Température min. -40℃
    Épaisseur de l'acier inoxydable de la cuve à gaz 3,0mm Humidité relative moyenne max. ≤ 95%
    Jeu de barres - Altitude ≤2000 m
    Jeu de barres à l'intérieur de l'appareillage 400mm²Cu Conformité aux normes
    Jeu de barres de mise à la terre de l'appareillage 150mm²Cu GB/T11022
    GB16926
    GB3309
    GB3906
    GB38041
    GB160129
    GB1985
    GB1984
    GB60265
    GB60420
    GB60694
    Couleur - - -
    Panneau avant de l'appareillage RAL7012 - -
    Plaques latérales et plaque de couvercle avant du compartiment de câbles RAL7035 - -

    Paramètres des équipements auxiliaires

    Article Module C Module F Module V Module CB
    Interrupteur-sectionneur Appareil combiné Interrupteur à vide Sectionneur / sectionneur de mise à la terre Disjoncteur à vide Sectionneur / sectionneur de mise à la terre
    Tension nominale kV 12 12 12 12 12 12
    Fréquence nominale Hz 50 50 50 50 50 50
    Tension de tenue à fréquence industrielle (entre phases / coupure) kV 42/48 42/48 42/48 42/48 42/48 42/48
    Tension de tenue sous impulsion de foudre kV 75/85 75/85 75/85 75/85 75/85 75/85
    Courant nominal A 630 Note - 630 - 1250/630 -
    Courant de coupure nominal en boucle fermée A 630 - - - - - -
    Courant de coupure nominal de charge de câble A 135/135 - - - - - -
    Courant nominal de fermeture en court-circuit (crête) 50 80 - - - -
    Courant nominal de tenue en crête kA 50 - - - - - -
    Courant nominal de courte durée admissible kA/s 20 - - - - - -
    Courant nominal de coupure en court-circuit kA - - 31,5 20 - 25 25
    Courant nominal de transfert A - - 1750 - - - -
    Courant max. du fusible associé A - - 125 - - - -
    Résistance du circuit Ω ≤ 300 ≤ 600 - - - -
    Endurance mécanique (manœuvres) 5000 3000 5000 2000 5000 5000

    Note : (1) Dépend du courant nominal du fusible.

    Description de la conception

    L'appareillage entièrement isolé au gaz et entièrement fermé SRM□-12 est installé sur un châssis en tôle galvanisée, les unités d'interrupteurs dans la cuve à gaz SF6 étant réalisées en tôles d'acier inoxydable non magnétiques et anticorrosion de 3 mm d'épaisseur. La cuve à gaz SF6 est un « système à pression scellé », pouvant fonctionner 20 ans dans des conditions normales de travail. La pression du gaz SF6 en fonctionnement normal est de 0,015~0,04 MPa. La cuve à gaz est équipée d'un dispositif de libération de pression ; lorsque la pression est trop élevée, le gaz est libéré par le bas ou par l'arrière. Le dispositif de libération de pression améliore encore la sécurité d'exploitation de l'appareillage en boucle de la série SRM□-12-12.

    Unité interrupteur

    L'interrupteur-sectionneur adopte une conception coaxiale rotative à double coupure ; par le même orifice d'manœuvre et la plaque coulissante, les opérations fonctionnelles sont effectuées, de sorte que l'interrupteur ne peut être que dans l'un des trois états « fermé, ouvert et mis à la terre » à tout moment, évitant complètement toute fausse manœuvre.

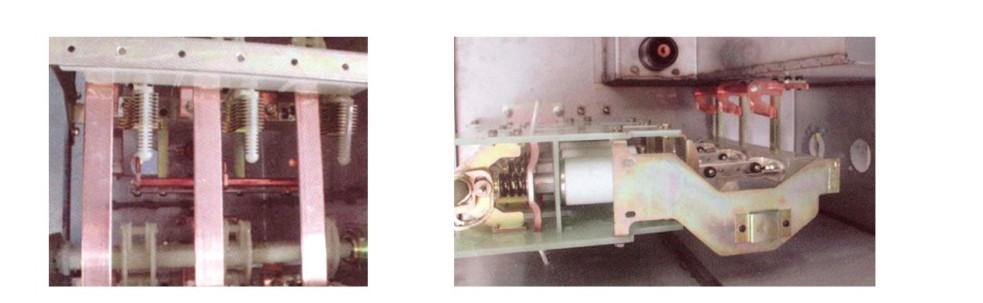

    Schéma de structure de l'unité interrupteur de l'appareillage en boucle de la série SRM□-12-12

    Dispositif de libération de pression

    Le dispositif de libération de pression est séparé du compartiment de câbles par une plaque métallique ; si la pression dans la cuve à gaz est trop élevée, le diaphragme anti-explosion du dispositif se rompt pour libérer la pression.

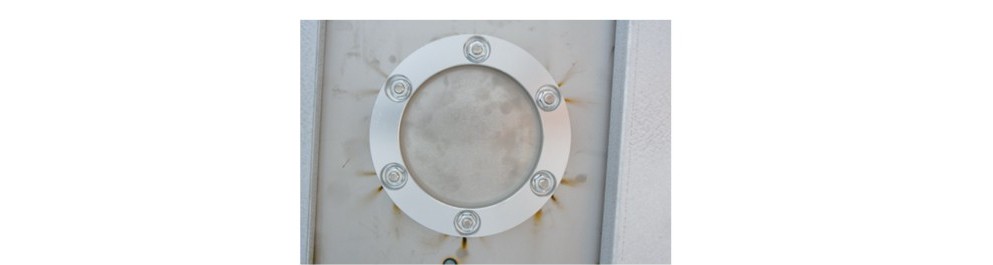

    Schéma du dispositif de libération de pression de l'appareillage en boucle de la série SRM□-12

    Mécanisme d'exploitation

    Le mécanisme d'exploitation est installé à l'extérieur de la cuve à gaz à l'avant, spécialement traité contre la rouille, pratique pour l'manœuvre manuelle et l'entretien, et facilement motorisable. Un mécanisme à ressort ou un mécanisme à aimant permanent peut être utilisé.

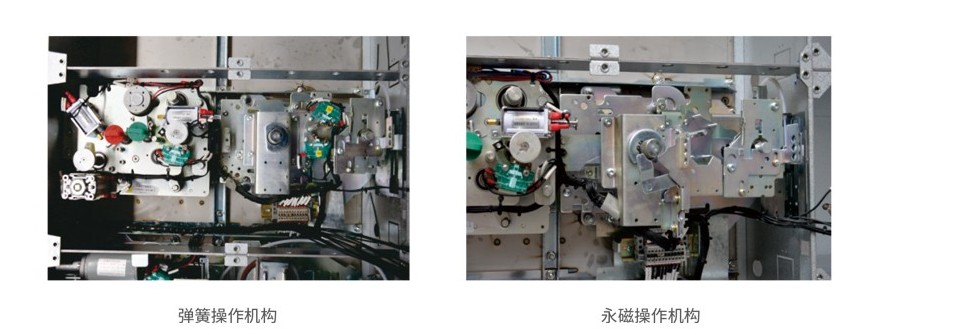

    Schéma du mécanisme d'exploitation de l'appareillage en boucle de la série SRM□-12

    Compartiment de câbles et raccordement

    Le compartiment de raccordement des câbles est spacieux, et les traversées sont de conception standard compatible avec toutes les fiches de câble de norme européenne. Normalement, chaque unité interrupteur-sectionneur peut raccorder 1~3 circuits de départ, les types spécialement conçus 4~6, et l'unité disjoncteur à vide 1~2.

    Des traversées universelles de norme internationale (conformes à DIN47636 ou de norme américaine) sont utilisées, facilitant le choix des accessoires de câble correspondants. Des fiches de câble avant et arrière de type T sont utilisées avec une structure de serrage à boulons gradués de type européen ; la fiche avant est raccordée à la traversée par des boulons M16. Des bornes ordinaires avec manchons thermorétractables sont également disponibles comme méthode de raccordement.

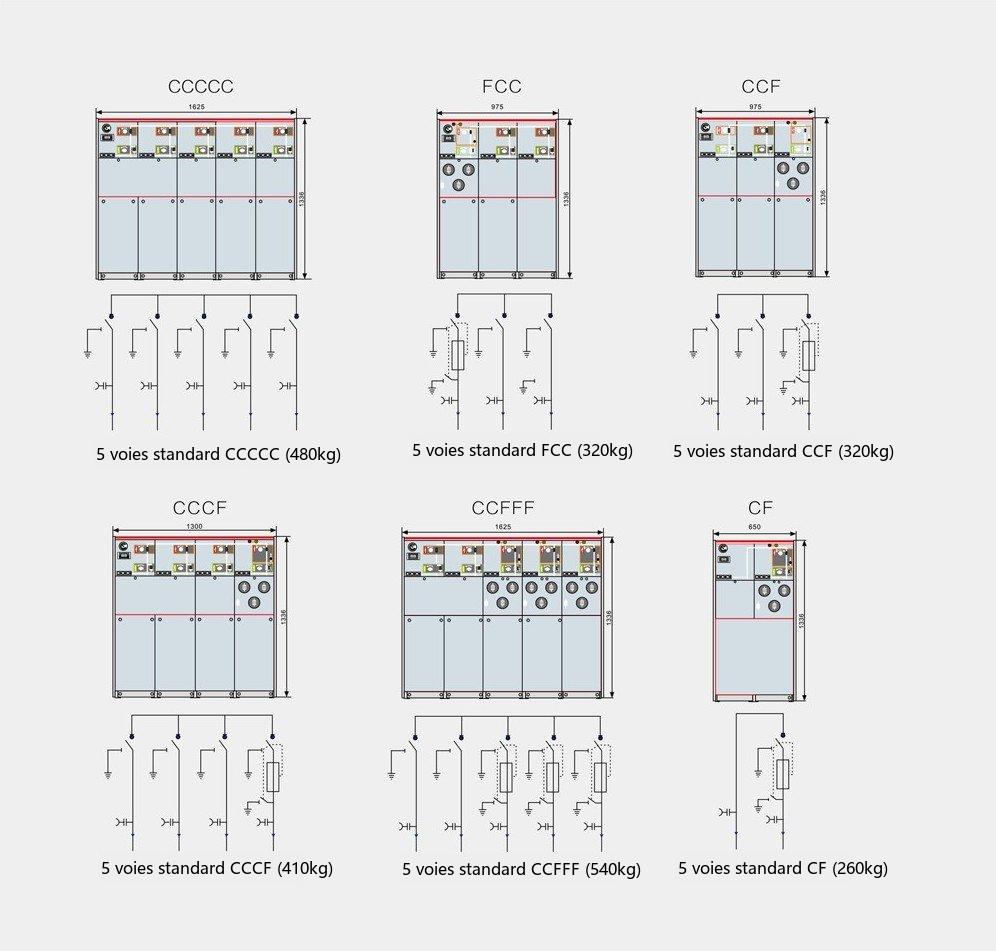

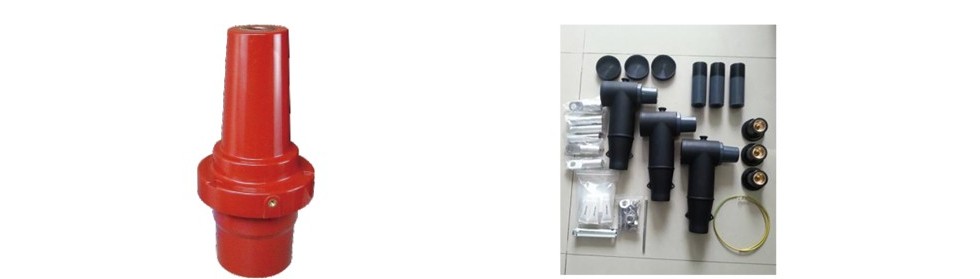

    Schéma du compartiment de câbles et du raccordement de l'appareillage en boucle de la série SRM□-12

    Raccordement du parafoudre

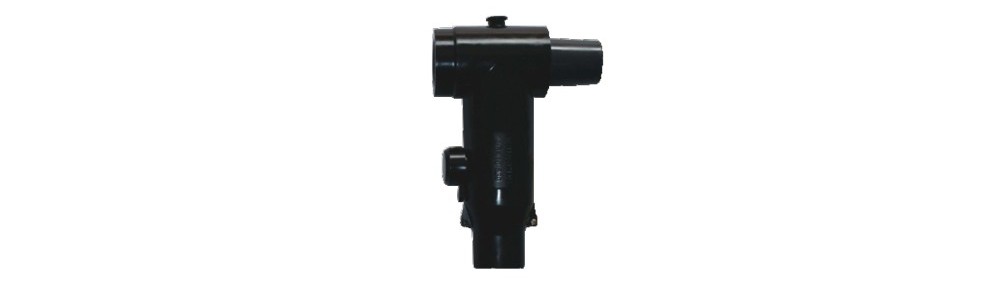

    Schéma de raccordement du parafoudre de l'appareillage en boucle de la série SRM□-12

    L'unité interrupteur-sectionneur peut être équipée d'un parafoudre à oxyde métallique entièrement scellé en caoutchouc de silicone à fiche arrière de type T ; lorsqu'il y a de nombreux circuits de câbles et que l'espace est insuffisant, un parafoudre à fiche arrière de type π peut être utilisé.

    Fusible

    Le remplacement du fusible de l'appareillage en boucle entièrement isolé au gaz et entièrement fermé SRM□-12 est direct et simple. Le fusible est placé dans un tube isolant à l'intérieur de la cuve métallique à gaz SF6 ; cette conception présente les avantages suivants :

    • Le capuchon de fusible et le dispositif d'étanchéité se trouvent à la partie la plus faible du champ électrique.
    • Aucune matière conductrice ne peut adhérer à l'ensemble fusible.
    • Les pièces dans le gaz SF6 sont complètement protégées.
    • Aucune isolation supplémentaire n'est nécessaire pour le capuchon de fusible. Le mécanisme d'exploitation à accumulation d'énergie par ressort et le dispositif de déclenchement lié garantissent que les trois phases de l'interrupteur-sectionneur s'ouvrent simultanément et automatiquement lorsqu'un fusible de phase fond.

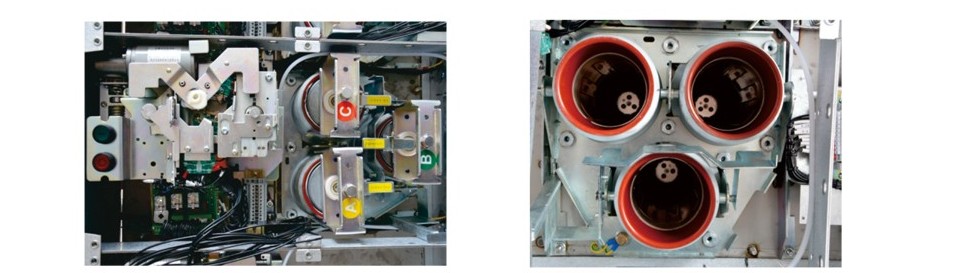

    Schéma de disposition des fusibles de l'appareillage en boucle de la série SRM□-12

    Indication du panneau de l'appareillage de la série SRM□-12

    ① Indicateur de présence de tension

    ② Orifice d'manœuvre de l'interrupteur principal (ordre d'manœuvre : horaire pour fermer / antihoraire pour ouvrir)

    ③ Orifice d'manœuvre du sectionneur de mise à la terre (ordre d'manœuvre : horaire pour fermer / antihoraire pour ouvrir)

    ④ Indication de position ouvert/fermé (rouge pour fermé / blanc pour ouvert)

    ⑤ Indication de position de mise à la terre

    ⑥ Position de cadenas de l'interrupteur-sectionneur

    ⑦ Position de cadenas du sectionneur de mise à la terre

    Unité C

    1. Unité interrupteur-sectionneur C

    L'interrupteur peut être classé en unité simple, unité simple à départ double traversée, types standard à deux unités, trois unités, quatre unités, cinq unités et le type avec traversées d'arrivée latérales, adoptant une structure partageant une cuve à gaz SF6 ; aucun raccordement de jeu de barres externe n'est nécessaire entre les unités, de sorte que la structure est relativement simplifiée, facile à installer et plus sûre ; bien que la cuve à gaz soit intégrale, chaque unité dispose toujours d'un compartiment indépendant. Six unités ou plus sont réalisées par assemblage d'armoires avec des jeux de barres isolés, avant-arrière ou gauche-droite, l'armoire étant le type standard avec traversées de jeu de barres sur le côté supérieur.

    2. Configurations standard

    • Jeu de barres 630 A
    • Interrupteur-sectionneur / sectionneur de mise à la terre à trois positions
    • Mécanisme d'exploitation à ressort
    • Indication de position de l'interrupteur-sectionneur et du sectionneur de mise à la terre
    • Traversées de départ disposées horizontalement à l'avant
    • Indicateur de tension d'arrivée / de jeu de barres (type simple ou à extension de jeu de barres)
    • Indicateur de tension de départ
    • Toutes les fonctions de l'interrupteur peuvent être contrôlées en ajoutant des cadenas sur le panneau
    • Verrouillage entre le sectionneur de mise à la terre et la porte du compartiment de câbles
    • Manomètre SF6
    • Barre de cuivre de mise à la terre
    • Soupape anti-explosion de libération de pression

    3. Configurations optionnelles

    • Indicateur de défaut de court-circuit et de défaut à la terre
    • Transformateur de courant annulaire de mesure et ampèremètre
    • Transformateur de courant annulaire de comptage
    • Serrure à clé pour position d'interrupteur
    • Mécanisme d'exploitation motorisé
    • Mécanisme d'exploitation à aimant permanent
    • Extension de jeu de barres réservée
    • Jeu de barres externe

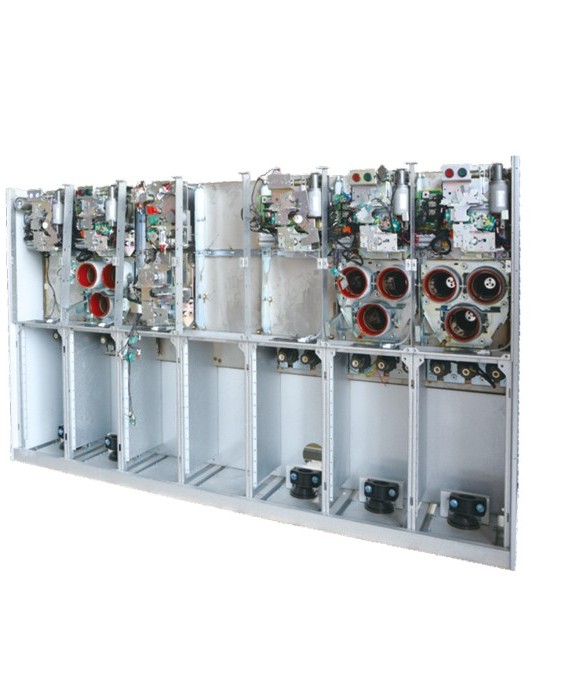

    Schéma de structure de l'unité C de l'appareillage en boucle de la série SRM□-12

    Étapes de remplacement du fusible :

    Tourner d'un demi-tour dans le sens antihoraire avec la poignée d'manœuvre et tirer pour remplacer le fusible ; lors de l'installation, aligner la position du crochet et tourner dans le sens horaire。

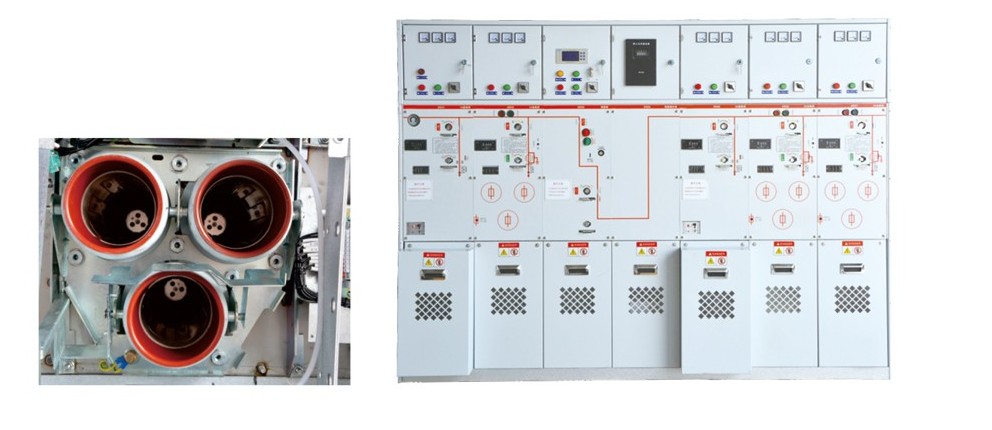

    Schéma des étapes de remplacement du fusible de l'appareillage en boucle de la série SRM□-12-12

    Indication du panneau de l'appareillage SRM□-12

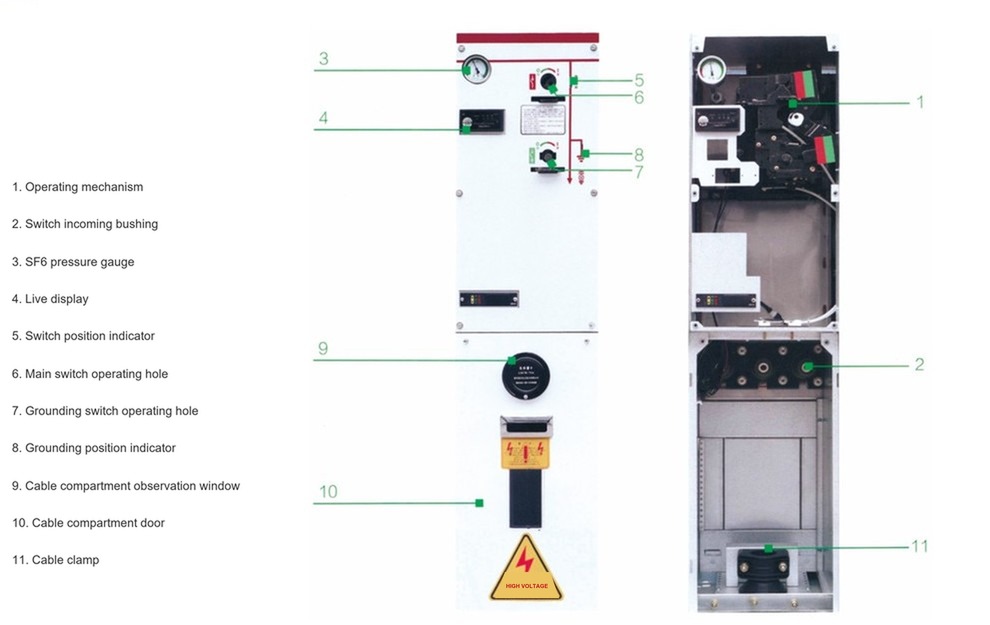

    Schéma d'indication du panneau de l'appareillage SRM□-12

    Unité F

    1. Unité appareil combiné

    L'unité appareil combiné est utilisée pour la protection des transformateurs d'une capacité allant jusqu'à 1250 kVA ; l'unité est équipée d'un cylindre isolant pouvant contenir le fusible. Le cylindre isolant est placé à l'intérieur de la cuve à gaz SF6, améliorant encore ses performances d'isolation. Lorsqu'il est fermé, le côté inférieur du fusible est mis à la terre en même temps et le côté supérieur du fusible est isolé en toute sécurité de l'alimentation, garantissant la sécurité du personnel lors du remplacement du fusible. Pour éviter le fonctionnement en déséquilibre de phase des équipements électriques après la fusion d'un fusible, cette unité est équipée d'un mécanisme de déclenchement lié ; lorsque la fenêtre d'observation de déclenchement montre du rouge, le dispositif de déclenchement s'est déclenché ou le fusible a fondu et déclenché. Cette unité peut être combinée avec d'autres unités pour réaliser une alimentation en boucle.

    2. Configurations standard

    • Jeu de barres 630 A
    • Interrupteur-sectionneur / sectionneur de mise à la terre à trois positions
    • Mécanisme d'exploitation à ressort
    • Indication de position de l'interrupteur-sectionneur et du sectionneur de mise à la terre
    • Traversées de départ disposées horizontalement à l'avant
    • Indicateur de tension d'arrivée / de jeu de barres (type simple ou à extension de jeu de barres)
    • Indicateur de tension de départ
    • Toutes les fonctions de l'interrupteur peuvent être contrôlées en ajoutant des cadenas sur le panneau
    • Verrouillage entre le sectionneur de mise à la terre et la porte du compartiment de câbles
    • Manomètre SF6
    • Barre de cuivre de mise à la terre
    • Soupape anti-explosion de libération de pression

    3. Configurations optionnelles

    • Indicateur de défaut de court-circuit et de défaut à la terre
    • Transformateur de courant annulaire de mesure et ampèremètre
    • Transformateur de courant annulaire de comptage
    • Serrure à clé pour position d'interrupteur
    • Mécanisme d'exploitation motorisé
    • Mécanisme d'exploitation à aimant permanent
    • Extension de jeu de barres réservée
    • Jeu de barres externe

    Indication du panneau de l'appareillage SRM□-12-F

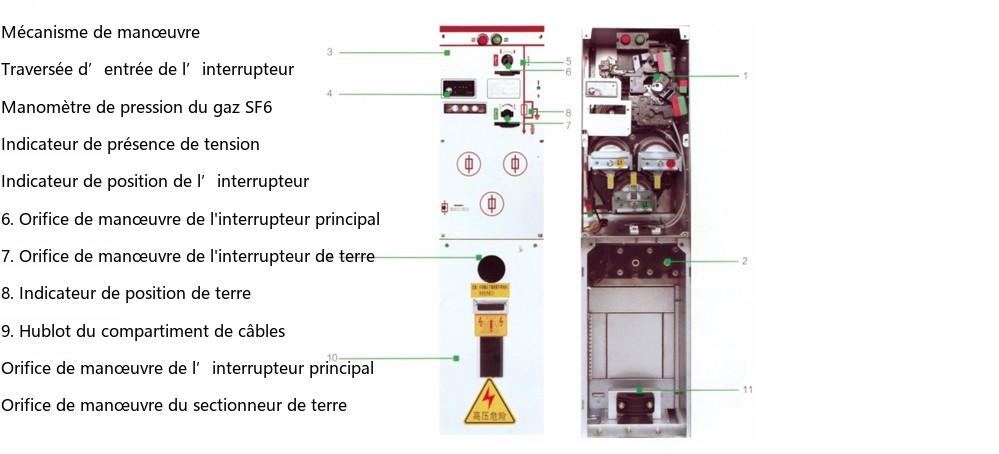

    Schéma d'indication du panneau de l'appareillage SRM□-12-F (1)

    Indication du panneau de l'appareillage SRM□-12-F

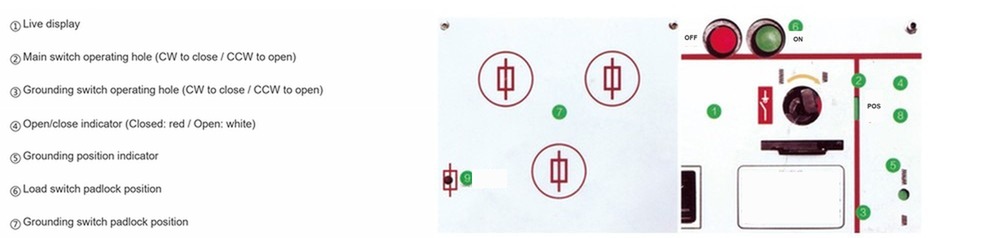

    Schéma d'indication du panneau de l'appareillage SRM□-12-F (2)

    Unité V

    1. Unité disjoncteur à vide

    Un disjoncteur à vide de type à ressort est adopté avec une durée de vie mécanique allant jusqu'à 10000 manœuvres (action de protection rapide, temps d'ouverture ne dépassant pas 30 ms), facile à obtenir une coordination par échelons. Un sectionneur-sectionneur à trois positions est utilisé. Le disjoncteur à vide et l'interrupteur-sectionneur sont scellés ensemble dans une cuve à gaz SF6 en tôles d'acier inoxydable de 3 mm d'épaisseur ; l'ensemble du système est entièrement isolé, entièrement scellé et sans entretien.

    2. Configurations standard

    • Jeu de barres 630 A
    • Module disjoncteur 630 A ISM
    • Contrôleur CM (alimentation d'manœuvre CC 24 V)
    • Sectionneur-sectionneur à trois positions
    • Alimentation externe, auto-alimenté
    • Dispositif de protection à microprocesseur
    • TC de protection de type traversée
    • Manomètre SF6
    • Traversées conformes à DIN47636
    • Verrouillage entre le sectionneur de mise à la terre et la porte du compartiment de câbles
    • Contacts auxiliaires pour position du disjoncteur à vide : 2NO+2NC
    • Alimentation d'manœuvre (y compris PT, module d'alimentation, batterie de secours)

    3. Configurations optionnelles

    • Jeu de barres de liaison
    • Transformateur de courant de mesure et ampèremètre
    • Contacts auxiliaires : position du sectionneur-sectionneur 2NO+2NC, position du sectionneur de mise à la terre 2NO+2NC
    • Mécanisme à aimant permanent pour ouverture/fermeture rapide du disjoncteur, utilisé pour l'appareillage disjoncteur de limite ou l'appareillage d'arrivée

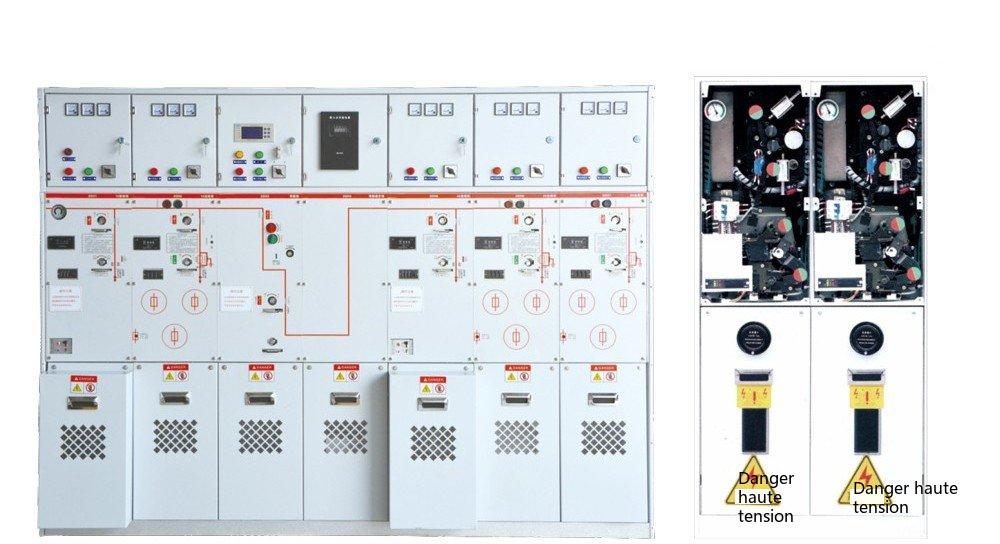

    Schéma de structure de l'unité SRM-12-V (unité disjoncteur à vide)

    Indication du panneau de l'appareillage SRM-12-V

    13

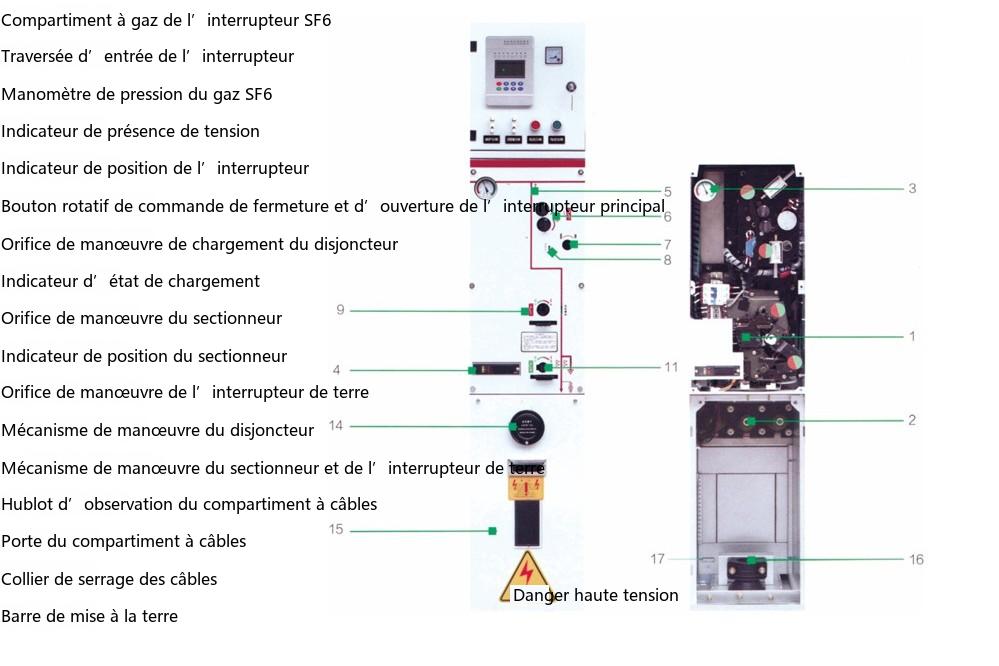

    Schéma d'indication du panneau de l'appareillage SRM-12-V (1)

    Indication du panneau de l'appareillage SRM-12-V

    14

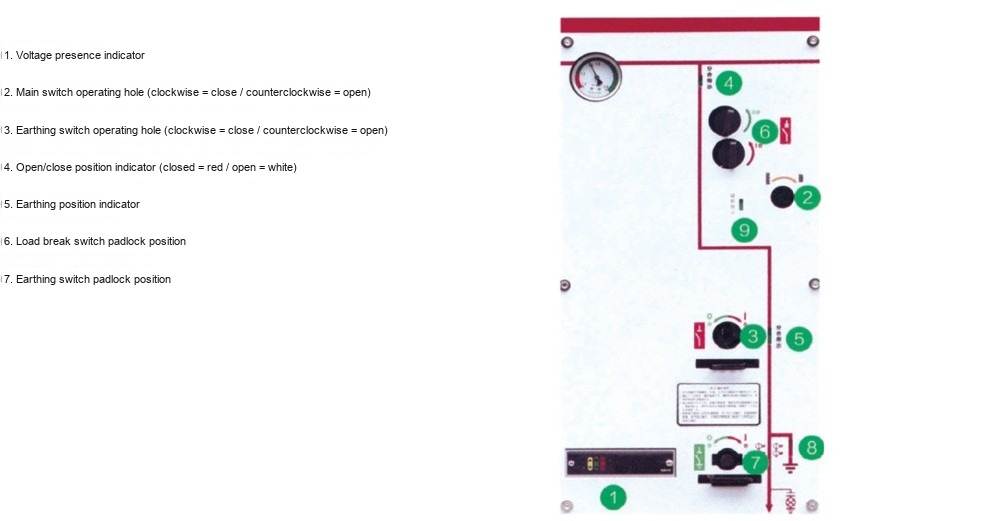

    Schéma d'indication du panneau de l'appareillage SRM-12-V (2)

    Aperçu des accessoires

    1. Contacts auxiliaires

    Tous les interrupteurs-sectionneurs et sectionneurs de mise à la terre peuvent être configurés avec des contacts auxiliaires indiquant la position de l'interrupteur, installés à l'intérieur du mécanisme d'exploitation.

    2. Unité de commande à distance et de télémesure

    L'appareillage entièrement isolé et entièrement fermé de la série SRM□-12 peut être configuré avec une unité intégrée de commande à distance et de surveillance ; ce produit préfabriqué peut être assemblé en usine.

    3. Indicateur de présence de tension

    Les traversées d'arrivée/départ de l'unité interrupteur sont équipées de dispositifs indicateurs de tension capacitifs. Chaque indicateur de présence de tension dispose également de trois points de sortie de phasage de tension triphasée ; un phaseur peut être configuré pour le phasage.

    4. Indicateur de court-circuit / défaut à la terre

    Pour faciliter la localisation des défauts, l'unité interrupteur peut être configurée avec un indicateur de court-circuit / défaut à la terre.

    5. Raccordement des câbles

    L'appareillage entièrement isolé et entièrement fermé de la série SRM□-12 est configuré avec des traversées standard de type DIN47636. La porte du compartiment de câbles est verrouillée avec le sectionneur de mise à la terre. Différentes unités de raccordement d'interrupteur peuvent être sélectionnées selon le nombre de circuits de départ.

    6. Instrument indicateur de pression

    L'appareillage entièrement isolé et entièrement fermé de la série SRM□-12 est tous équipés d'un manomètre de gaz SF6.

    7. Serrure à clé

    L'appareillage entièrement isolé et entièrement fermé de la série SRM□-12 peut être configuré avec des serrures à clé pour l'interrupteur-sectionneur et le sectionneur de mise à la terre.

    8. Serrure d'accès

    L'appareillage entièrement isolé et entièrement fermé de la série SRM□-12 peut être configuré avec des cadenas empêchant l'manœuvre par du personnel non autorisé.

    9. Compartiment de câblage secondaire / boîte de comptage

    L'appareillage entièrement isolé et entièrement fermé de la série SRM□-12 peut être configuré avec un compartiment de câblage secondaire / boîte de comptage pour installer des accessoires secondaires et des compteurs.

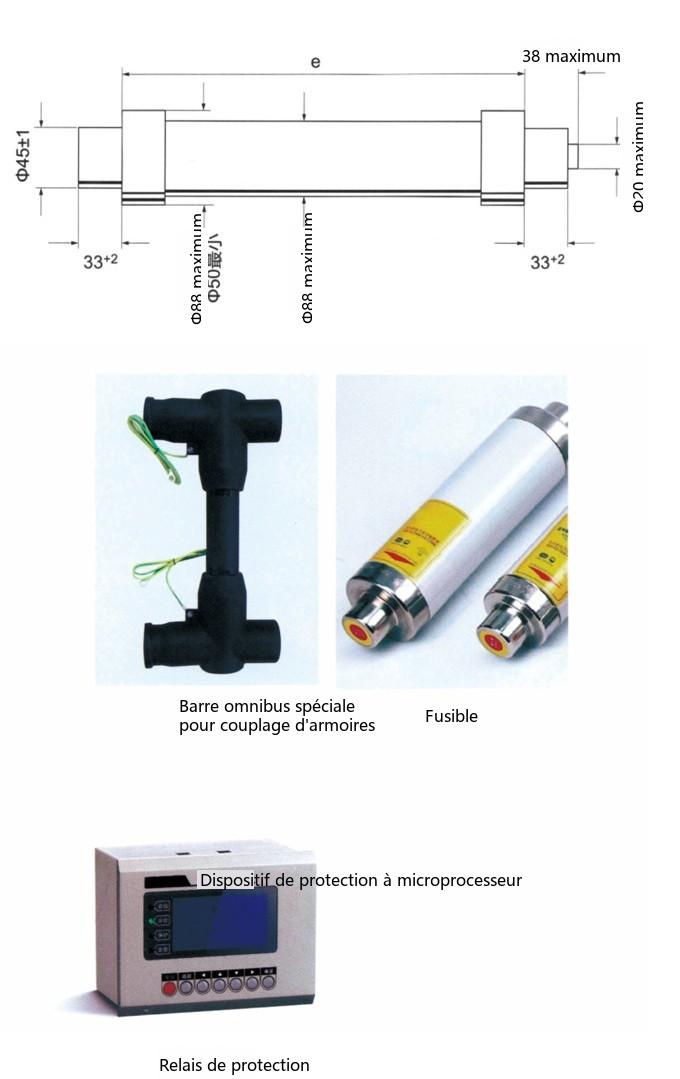

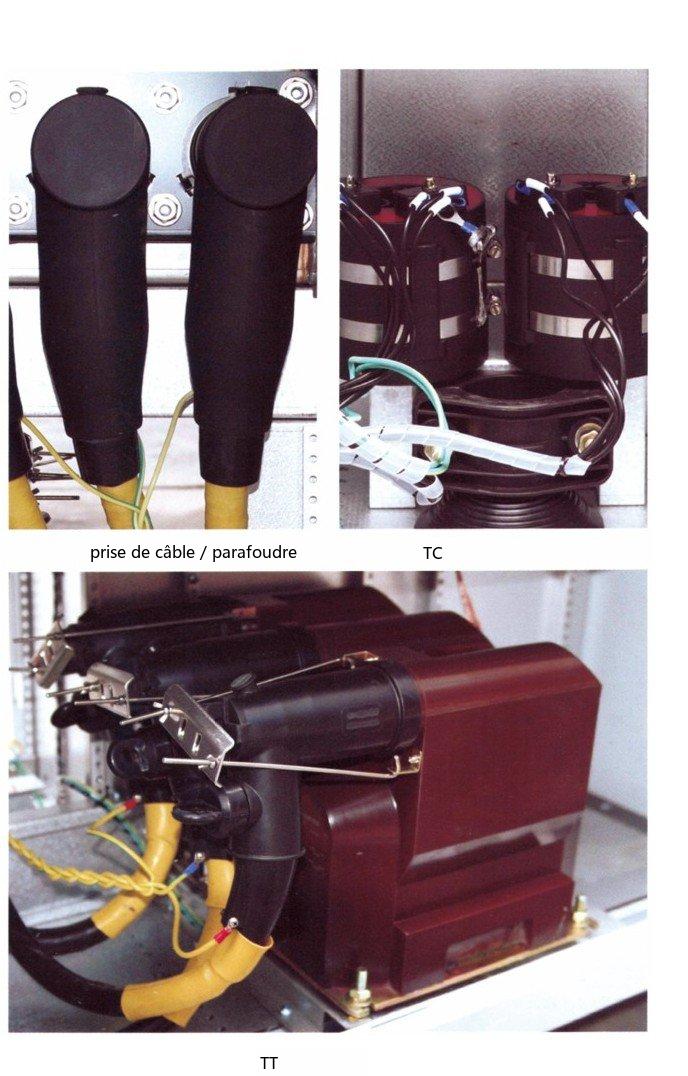

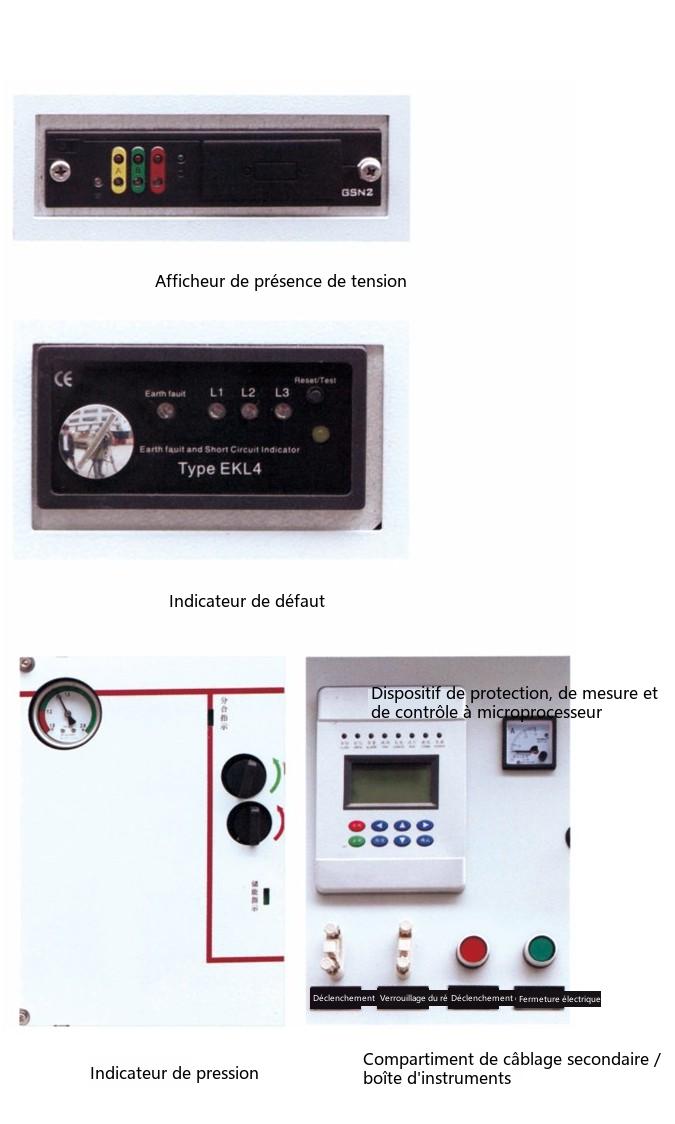

    Schéma des accessoires de l'appareillage en boucle de la série SRM□-12 (1)

    Aperçu des accessoires

    10. Parafoudre

    L'appareillage entièrement isolé et entièrement fermé de la série SRM□-12 peut être configuré avec des parafoudres à oxyde métallique enfichables en caoutchouc de silicone de type T.

    • Tension de service continu 13,6 kV
    • Tension de référence U1mA.DC ≥25 kV
    • Courant de fuite à 0,75U1mA.DC ≤50 μA

    11. Connecteur séparable

    Fiches avant et arrière de type T, fiche coudée PT ; tout en réalisant le raccordement des câbles, une fiche de type π d'un parafoudre à oxyde métallique enfichable peut également être installée.

    12. Transformateur de courant

    L'appareillage entièrement isolé et entièrement fermé de la série SRM□-12 peut être configuré avec des transformateurs de courant de type traversant selon les besoins pour le comptage / la mesure :

    • Sortie secondaire 5 A
    • Classe de précision 0,2 ou 0,5. L'unité disjoncteur adopte un TC intégré :
    • Coulée en résine époxy
    • Conception anti-humidité des conducteurs secondaires
    • Installation de type traversée

    13、Transformateur de tension

    L'appareillage entièrement isolé et entièrement fermé de la série SRM□-12 peut être configuré avec un transformateur de tension 10 kV entièrement scellé selon les besoins pour répondre aux exigences d'automatisation de la distribution, fournissant des signaux de tension pour le comptage / la mesure et l'alimentation pour le mécanisme d'exploitation motorisé.

    • Monophasé / triphasé sélectionnable selon les besoins
    • Rapport : 10/0,1/0,22 kV
    • Précision (CA 100 V) : classe 0,2 ou 0,5
    Schéma des accessoires de l'appareillage en boucle de la série SRM□-12 (2)

    Aperçu des accessoires

    14. Jeu de barres spécial pour l'assemblage des armoires

    Structure entièrement isolée et entièrement scellée.

    15. Fusible

    Les utilisateurs peuvent configurer eux-mêmes selon leurs besoins, ou notre société peut recommander et fournir la configuration selon les normes applicables. Nous recommandons les fusibles HVHRC, qui sont des fusibles de secours avec dispositifs de protection thermique empêchant l'endommagement des équipements causé par une surchauffe anormale dans le cylindre du fusible ; lors de la commande, veuillez préciser la capacité nominale du transformateur, la tension de service et le courant nominal du fusible.

    16. Relais de protection

    Un relais de protection numérique multifonction à temps de surintensité auto-alimenté est adopté : conception compacte, forte adaptabilité environnementale, conforme aux normes

    VDE0435-303,

    IEC60225,

    VDE0843。

    • Aucune alimentation externe nécessaire
    • Mode de fonctionnement de protection sûr intégré
    • Large plage de réglage, étapes d'utilisation simples
    • Traitement du signal par microprocesseur pour une mesure de paramètres de haute précision
    • Conception d'auto-contrôle interne (watchdog) pour un fonctionnement fiable
    • Fonctions de protection sélectionnables
    • Protection de surintensité à temps défini (DMT)
    • Protection de surintensité à temps inverse (IDMT)
    • Courbes à temps inverse sélectionnables :
      • Inverse standard
      • Très inverse
      • Extrêmement inverse
    Schéma des accessoires de l'appareillage en boucle de la série SRM□-12 (3)

    Compartiment de câbles et raccordement répondant véritablement à vos besoins

    Quinze combinaisons standard sont fournies au total.

    Chaque module des diverses armoires d'unités de combinaison standard non extensibles SRM□-12 présente les configurations suivantes

    • Armoire D — module de montée
    • Configuration standard et caractéristiques du « module de raccordement de câble sans sectionneur de mise à la terre »
    • Armoire C — module interrupteur-sectionneur
    • Configuration standard et caractéristiques du « module interrupteur-sectionneur »
    • Armoire F — module combiné interrupteur-sectionneur fusible
    • Configuration standard et caractéristiques du « module combiné interrupteur-sectionneur fusible »
    • Armoire V — module interrupteur à vide
    • Configuration standard et caractéristiques du « module interrupteur à vide »
    • Indicateur de tension capacitif de la traversée d'arrivée
    • Un manomètre surveillant la densité du SF6 par chambre à gaz
    • Anneaux de levage pour le hissage
    • Poignée d'manœuvre
    • Optionnel
    • Mécanisme d'exploitation motorisé
    • Indicateur de court-circuit et de défaut à la terre de câble
    • Transformateur de courant et compteurs
    • Surveillance à distance et indicateur de défaut à la terre
    Photo du compartiment de câbles et du raccordement de l'appareillage en boucle de la série SRM□-12-12

    Dimensions hors tout et poids

    Les dimensions hors tout et le poids de chaque configuration d'unité de l'appareillage sont les suivants :

    ConfigurationPoidsDimensions hors tout (L×P×H mm)
    Standard 2 voies DF260 Kg650 × 1300 × 2000
    Standard 3 voies CCC300 kg—
    Standard 4 voies CCCC390 kg1300 × 1625 × 2000
    Standard 3 voies CFC320 kg—
    Standard 4 voies CCFF430 kg1300 × 1625 × 2000
    Standard 5 voies CCCFF520 kg1300 × 1825 × 2000
    Standard 4 voies CFFC430 kg1300 × 1625 × 2000
    Standard 4 voies CCVV411 kg—
    Standard 5 voies CCCCF500 kg1300 × 1825 × 2000

    Note : les dimensions hors tout sont soumises aux plans du produit ; voir les annotations dans les figures ci-dessus pour les dimensions spécifiques。

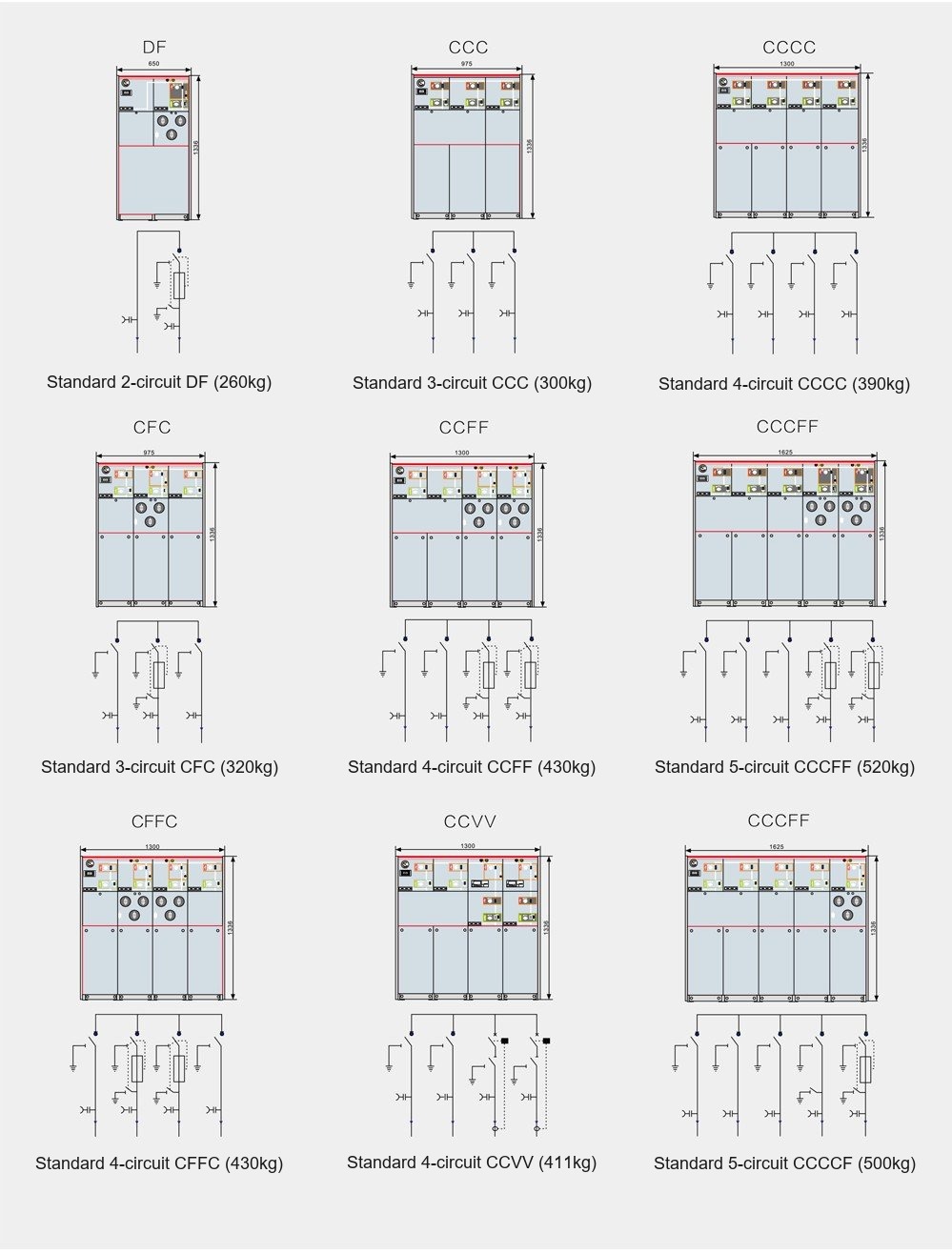

    Schéma des dimensions hors tout et du poids de l'appareillage en boucle de la série SRM□-12

    Produits associés

    Appareillage haute tension de la même série et d'autres types disponibles :

    Demande
    Verification code
    WhatsApp QR Code

    Scan to chat on WhatsApp
    +86 199 5773 9581
