HXGN-12 Armoire d'appareillage à courant alternatif à enveloppe métallique fixe de type boîte

Présentation du produit

L'armoire d'appareillage à courant alternatif à enveloppe métallique de type poste de distribution en boucle de la série HXGN□-12 est une armoire de poste de distribution en boucle compacte et extensible à enveloppe métallique utilisant l'interrupteur-sectionneur SF6 FLN□-12 comme interrupteur principal et l'isolation à l'air pour l'ensemble de l'armoire, adaptée à l'automatisation de la distribution. Elle présente une structure simple, un actionnement souple, un verrouillage fiable et une installation facile, et peut fournir des solutions techniques satisfaisantes pour diverses applications et exigences des utilisateurs.

L'interrupteur principal de l'armoire d'appareillage à courant alternatif à enveloppe métallique de type poste de distribution en boucle de la série HXGN□-12 est le FLN36-12 produit par notre société ou l'interrupteur-sectionneur SF6 SFG produit par ABB ; des disjoncteurs à vide VS1, VD4/S ou ISM ou des disjoncteurs SF6 HD4/S5 peuvent également être équipés selon les besoins de l'utilisateur. L'interrupteur-sectionneur et le disjoncteur peuvent être actionnés manuellement ou motorisés ; avec un mécanisme d'actionnement motorisé en option, PT, CT, FTU et dispositifs de communication, les fonctions d'automatisation de la distribution peuvent être réalisées.

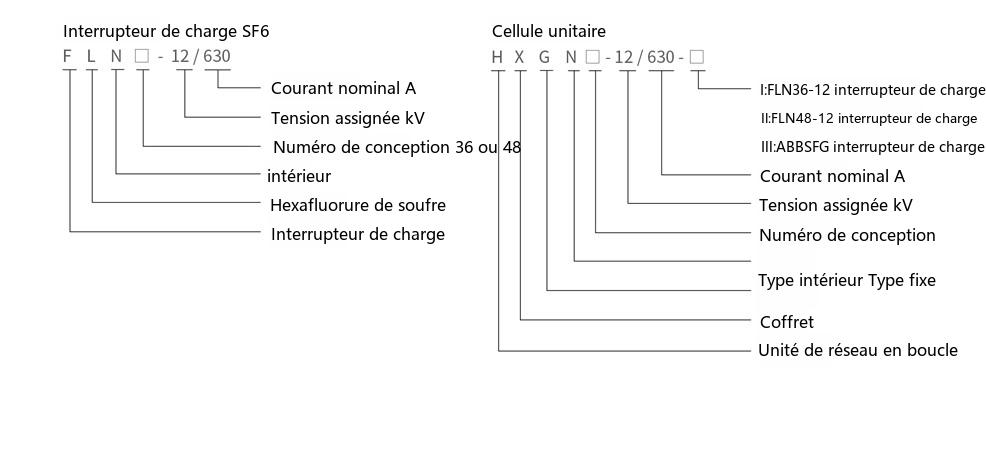

Désignation du type

Conditions de service

1. Altitude : ne dépassant pas 1000 m ;
2. Température ambiante : maximum +40 ℃ ; minimum -35 ℃ ;
3. Humidité ambiante : moyenne journalière ne dépassant pas 95 % ; moyenne mensuelle ne dépassant pas 90 % ;
4. Capacité sismique : degré 8 ;
5. L'air ambiant ne contient pas de gaz explosifs ou corrosifs, et le site est exempt de vibrations et de chocs violents.

Normes de référence

GB/T 191 Marques d'emballage et de stockage (ISO 780-1997, MOD)

GB 1985-2004 Sectionneurs à courant alternatif haute tension (IEC 62271-102:2002, MOD)

GB 3804-2004 Interrupteurs-sectionneurs à courant alternatif haute tension de 3,6 kV~40,5 kV (IE060265-1:1998, MDO)

GB 3906-1991 Appareillage à enveloppe métallique à courant alternatif de 3~35 kV (neq IEC 60298:1990)

GB 4208-1993 Degrés de protection procurés par les enveloppes (code IP) (eqv IEC 60529:1989)

GB/T 5582-1993 Classes de pollution de l'isolation externe des équipements électriques haute tension (eqv IEC 507:1991)

GB/T 6388 Marques d'emballage de transport pour l'expédition et la réception

GB 9969.1 Principes généraux pour les manuels d'utilisation des produits industriels

GB/T11022-1999 Exigences techniques communes pour les normes d'appareillage et de commande haute tension (eqv IEC 60694:1996)

GB/T11023-1989 Méthode d'essai d'étanchéité au gaz SF6 pour l'appareillage haute tension

GB/T 13384 Conditions techniques générales pour l'emballage des produits électromécaniques

GB/T 14436 Principes généraux pour les documents de garantie des produits industriels

GB 16926-1997 Combinaisons interrupteur-sectionneur-fusible à courant alternatif haute tension (eqv IEC 60420:1990)

JB/T 8754-1998 Méthode de désignation des modèles pour l'appareillage haute tension

DL/T 404-1997 Conditions techniques de commande pour l'appareillage haute tension à courant alternatif d'intérieur (neq IEC 60298:1981)

Principaux paramètres techniques du disjoncteur à vide

Structure et composants de base de l'armoire à disjoncteur

Structure de base

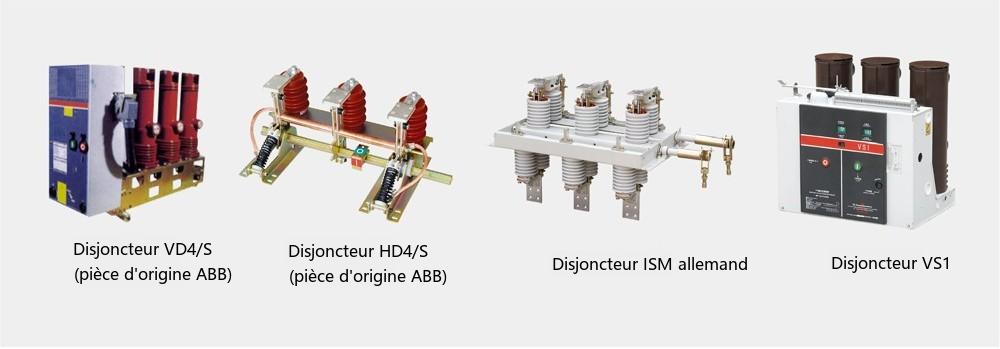

L'armoire à disjoncteur HXGN□-12 est principalement utilisée comme armoire d'arrivée de l'alimentation principale ou de secours dans les systèmes d'alimentation en boucle et comme armoire de sectionnement intermédiaire dans les systèmes d'alimentation à double source. Le disjoncteur peut être de type à vide VS1, VD4/S ou ISM ou un disjoncteur SF6 HD4/S, avec des dimensions hors tout légèrement différentes. De haut en bas, cette armoire à disjoncteur se compose de la salle des instruments, du compartiment des jeux de barres, du compartiment de l'interrupteur-sectionneur (sectionneur), du compartiment du disjoncteur et du compartiment des câbles ; le CT, le PT, le parafoudre, le sectionneur de mise à la terre et les dispositifs de protection à relais peuvent être configurés selon les besoins de l'utilisateur, avec un verrouillage fiable « cinq préventions ».

Le mécanisme d'actionnement du disjoncteur à vide VS1 est de type à accumulation d'énergie par ressort, actionnable en courant alternatif ou continu et aussi manuellement ; c'est actuellement le disjoncteur à vide domestique le plus largement utilisé. Son circuit conducteur et son mécanisme d'actionnement sont conçus de manière intégrée avec une qualité stable et des performances fiables. Le circuit conducteur principal est à isolation composite et de petit volume. Il peut être installé en type tiroir ou en type fixe. Pour la spécification de courant nominal 630 A, le courant de coupure de court-circuit nominal atteint 25 kA.

Le disjoncteur à vide VD4/S ou le disjoncteur SF6 HD4/S est conçu par ABB Italie spécialement pour les armoires de poste de distribution en boucle ; son pouvoir de coupure est suffisant pour toutes les conditions, y compris la commutation normale d'équipements ou de réseaux de dérivation et la coupure de court-circuit dans des circonstances spéciales. Ces deux disjoncteurs ont les phases A, B, C en disposition verticale, faciles à installer, petits et légers. Le courant de coupure de court-circuit nominal atteint 25 kA.

Le disjoncteur à vide à aimant permanent ISM allemand est conçu spécialement pour les postes de distribution en boucle 10 kV ; c'est un produit de haute technologie avec le niveau de nouvelle technologie de l'appareillage haute tension du 21e siècle, dont le mécanisme d'actionnement à aimant permanent est un électro-aimant à rétention par aimant permanent à commande électronique et à surveillance en ligne.

Composants de base

(A) Unité supérieure, comprenant :

• Interrupteur-sectionneur SF6 à trois positions
• Mécanisme d'actionnement avec dispositif d'indication mécanique de position
• Dispositif de verrouillage
• Compartiment basse tension intégré
• Dispositif de protection à relais
• Enveloppe du compartiment des jeux de barres
• Jeu de barres

(B) Unité intermédiaire, comprenant :

• Compartiment du disjoncteur
• Disjoncteur à vide VS1, VD4/S ou ISM ou disjoncteur SF6 HD4/S

(C) Unité inférieure, comprenant :

• Barre de mise à la terre
• Enveloppe du compartiment des câbles
• Plaque de fond du compartiment des câbles avec supports de câbles

Grâce à des composants en option, l'armoire d'appareillage à courant alternatif à enveloppe métallique de type poste de distribution en boucle de la série HXGN□-12 peut être composée de manière flexible en divers schémas d'alimentation tels que arrivée, départ, boucle et comptage.

• Affichage de présence de tension intégré ou interface enfichable pour affichage de présence de tension portable
• Contacts auxiliaires 2NO+2NF à chaque position
• Surveillance de la pression de gaz SF6 avec contact d'alarme (interrupteur-sectionneur SF6)
• Transformateur de courant
• Transformateur de tension
• Parafoudre
• Mécanisme d'actionnement motorisé (interrupteur-sectionneur SF6)
• Sectionneur de mise à la terre inférieur
• Indicateur de défaut de court-circuit et de défaut à la terre
• Extrémité de câble intérieure à rétraction à froid

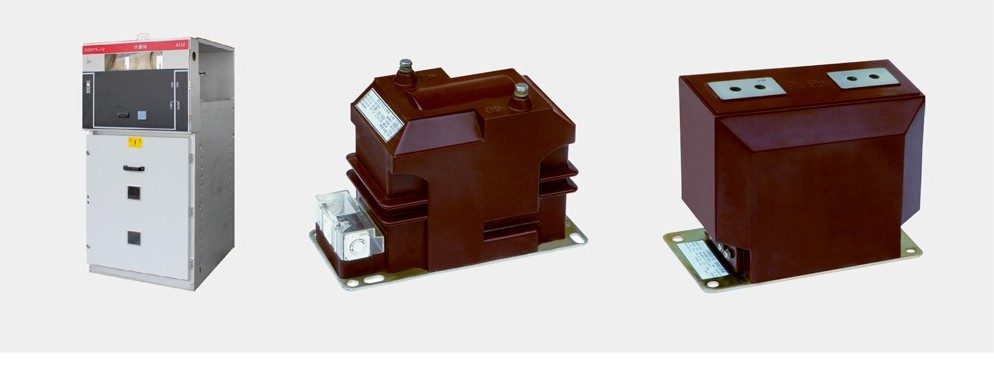

Autres types d'armoires

Armoire de connexion des jeux de barres

L'armoire de connexion des jeux de barres est utilisée pour connecter les câbles au jeu de barres ; elle est équipée de fixations de câbles pour fixer les câbles. Les transformateurs de courant, les parafoudres et autres composants sont en option. Largeur d'armoire 375-500 mm.

Armoire de sectionnement des jeux de barres

L'armoire de sectionnement des jeux de barres est toujours utilisée avec l'armoire de montée des jeux de barres ; largeur d'armoire de base 375 mm, équipée d'un interrupteur-sectionneur SF6 à trois positions FLN36-12, FLN48-12 ou SFG pour le sectionnement des jeux de barres.

Armoire de montée des jeux de barres

L'armoire de montée des jeux de barres relie le jeu de barres au fond de l'armoire de sectionnement avec l'interrupteur-sectionneur. Avec une largeur d'armoire de 500 mm, elle peut être utilisée comme armoire de comptage.

Armoire de comptage

L'armoire de comptage est destinée à la mesure de la tension, du courant et de la puissance ; la porte supérieure avant et la porte inférieure sont équipées de serrures à plomb spéciales pour les scellés du service de distribution d'électricité.

Armoire d'arrivée à double source

Cet équipement se compose de deux armoires à interrupteur-sectionneur motorisé et d'un ensemble complet de dispositifs de transfert automatique. Pour réaliser la commutation automatique du système, outre l'acquisition de tension PT traditionnelle, un mode de vérification par affichage de présence de tension est introduit pour le jugement de présence de tension ; selon les conditions réelles, l'équipement peut être réglé sur les deux modes de fonctionnement suivants :

• Une ligne d'arrivée comme principale et l'autre comme secours
• Les deux lignes d'arrivée servent de secours mutuel

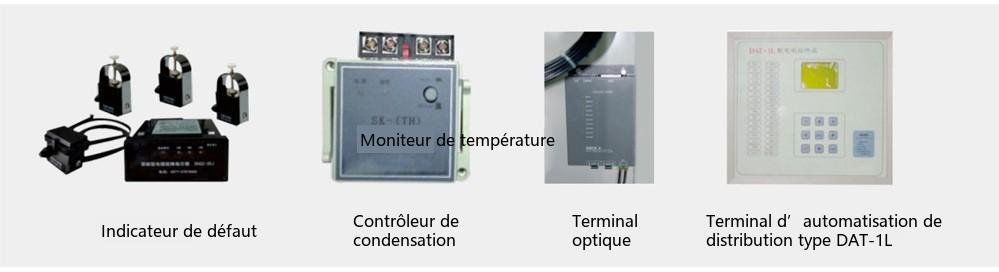

Équipements auxiliaires

Indicateur de défaut de court-circuit et de défaut à la terre DJD-1

L'indicateur de défaut de court-circuit et de défaut à la terre DJD-1 utilise des circuits logiques pour l'alarme de surintensité et la réinitialisation retardée, avec réinitialisation manuelle également possible. Trois capteurs de défaut de court-circuit sont installés respectivement sur les trois câbles d'alimentation, et un capteur de défaut à la terre sur le câble tripolaire ; l'unité d'affichage est fixée sur le panneau de l'armoire, et les capteurs sont reliés à l'unité d'affichage par fibre optique ou câble. L'indicateur de défaut aide le personnel de patrouille de ligne à déterminer rapidement la section en défaut, à éliminer le défaut en temps utile et à raccourcir la durée de coupure.

Régulateur de condensation

Le régulateur de condensation se compose d'un capteur de température (humidité), d'une unité de commande et d'un chauffage ; lorsque la température (humidité) ambiante atteint la plage préréglée, l'unité de commande démarre le circuit de chauffage. Il surveille en temps réel la température et l'humidité de l'environnement de l'armoire, ce qui permet aux indicateurs ambiants de répondre aux exigences de travail et de prévenir efficacement la condensation. Les paramètres techniques typiques du régulateur de condensation sont les suivants :

Démarrage de la condensation : 85 %HR±5 %HR (20 ℃) ; arrêt de la condensation : 75 %HR±5 %HR ; vitesse de réponse : valeur typique <35

Sortie : 1 × tension de travail, puissance nominale charge résistive AC 220 V 3 A ; puissance nominale du chauffage : 75-100 W

FTU et dispositifs de communication

L'armoire d'appareillage à courant alternatif à enveloppe métallique de type poste de distribution en boucle de la série HXGN□-12 peut être équipée en option d'un terminal d'automatisation de la distribution DAT-1L ou d'autres modèles (unité terminale de départ, FTU), intégrant l'armoire dans le système SCADA d'automatisation de la distribution via communication par fibre optique, réalisant le télécontrôle, la télémesure et la téléindication de l'armoire. Avec le logiciel de la station maître, l'isolation des défauts, le rétablissement et la reconfiguration du réseau de distribution peuvent également être réalisés.

Terminal d'automatisation de la distribution DAT-1L

Avec le terminal d'automatisation de la distribution DAT-1L et les dispositifs de communication en option, l'armoire d'appareillage à courant alternatif à enveloppe métallique de type poste de distribution en boucle de la série HXGN□-12 peut être facilement intégrée au système d'automatisation de la distribution.

Les fonctions principales du terminal d'automatisation de la distribution DAT-1L typique sont les suivantes :

Acquisition et traitement des informations

Comprenant 48 voies de téléindication, 8 voies de télémesure, 8 voies de télécommande et 1 voie de courant continu.

Réglage des paramètres

Il dispose de fonctions de réglage des paramètres à distance et local.

Synchronisation temporelle

Reçoit les commandes de la station maître ou de la sous-station et reste synchronisé avec l'horloge du système.

Autodiagnostic et autorétablissement

Vérifie régulièrement les puces internes importantes ; en cas d'erreur, informe la sous-station ou la station maître et reflète l'état interne ; dispose de fonctions d'autorétablissement à la mise sous tension et par logiciel ; dispose d'un chien de garde surveillant l'état d'exécution du programme.

Détection de défaut

Il peut détecter rapidement les défauts et signaler activement les informations et la nature du défaut à la station maître ou à la sous-station pour l'isolation du défaut, y compris la détection de surintensité et de surtension homopolaires, la détection de surcharge de ligne et la détection de surintensité triphasée.

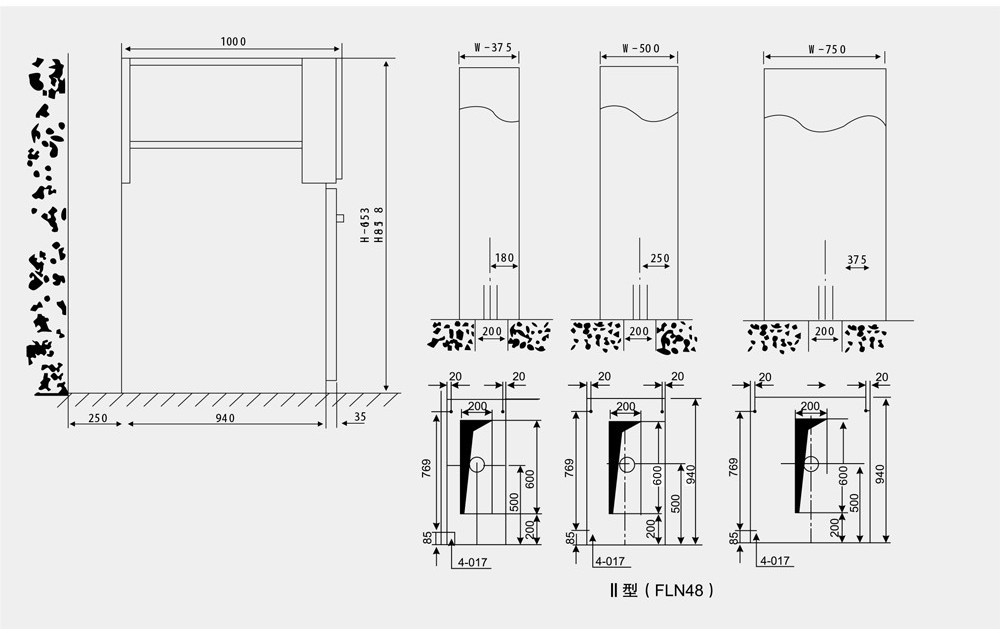

Dimensions hors tout et d'installation du type II HXGN□-12
