Présentation du produit
L'appareillage de distribution blindé à enveloppe métallique, à fixation fixe, à courant alternatif HXGN17-12 (en abrégé RMU) est un appareillage électrique complet haute tension à courant alternatif avec une tension nominale de 12 kV et une fréquence nominale de 50 Hz, principalement utilisé dans les réseaux en boucle triphasés à courant alternatif, les réseaux de distribution terminaux et les équipements électriques industriels pour la réception et la distribution de l'énergie électrique, et convient également à l'installation dans les postes de transformation préfabriqués.

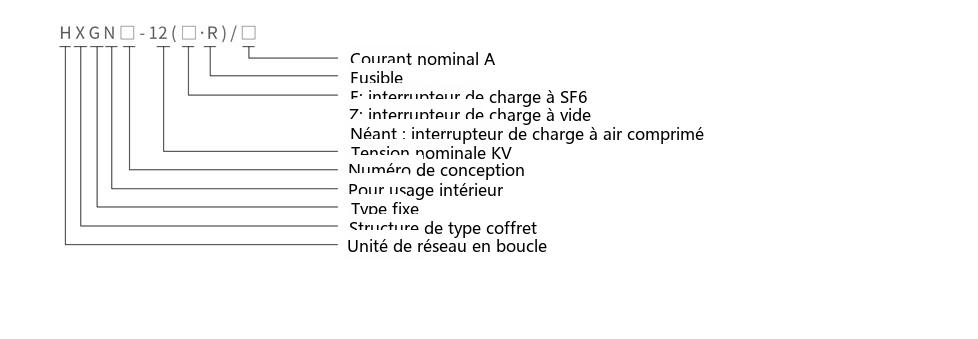

Désignation du type
Conditions de service
- Température de l'air ambiant : -15℃ à +40℃ ;
- Altitude : 1000 m et moins ;
- Humidité : moyenne journalière ne dépassant pas 95 %, pression de vapeur d'eau moyenne journalière ne dépassant pas 2,2 kPa ; moyenne mensuelle ne dépassant pas 90 %, pression de vapeur d'eau moyenne mensuelle ne dépassant pas 1,8 kPa.
- Intensité sismique : ne dépassant pas le degré 8 ;
- Endroits exempts de pollution évidente par des gaz corrosifs ou combustibles.
Remarque : Pour une utilisation au-delà des conditions de service normales ci-dessus, les utilisateurs peuvent consulter notre société.
L'appareillage de distribution blindé à enveloppe métallique, à fixation fixe, à courant alternatif HXGN17-12 est un appareillage électrique complet haute tension à courant alternatif avec une tension nominale de 12 kV et une fréquence nominale de 50 Hz.
Principaux paramètres techniques du disjoncteur à vide
| N° | Désignation | Unité | FN12 - 10 | FZN25 - 12 | |
|---|---|---|---|---|---|
| 1 | Tension nominale | kV | 12 | ||
| 2 | Tension de tenue au courant industriel de 1 min | kV | à la terre et entre phases : 42 ; coupure : 48 | ||
| 3 | Tension de tenue aux chocs de foudre (crête) | kV | à la terre et entre phases : 75 ; coupure : 85 | ||
| 4 | Fréquence nominale | Hz | 50 | ||
| 5 | Courant nominal du jeu de barres principal | A | 630 | ||
| 6 | Courant nominal | A | 630 | ||
| 7 | Interrupteur-sectionneur | Durée de vie électrique au courant nominal | kVA | pas moins de 100 | |
| 8 | Pouvoir de coupure du transformateur à vide | kA/s | 1250 | ||
| 9 | Courant thermique nominal | kA | 20/4 ; Sectionneur de mise à la terre 20/2 | ||
| 10 | Courant dynamique nominal (crête) | kA | 50 | ||
| 11 | Pouvoir de fermeture en court-circuit nominal (crête) | manœuvres | 50 | ||
Installation, Stockage/Transport et Réception
Utilisation et traitement des défauts
Emballage, stockage et transport
Le RMU est emballé dans une caisse en bois unique à la sortie d'usine. Le renversement, le placement à l'envers et les vibrations violentes ne sont pas autorisés pendant le stockage et le transport ; le traînage ou la poussée directe sur le sol n'est pas autorisé lors du déplacement ; sans dispositifs de levage, des rouleaux peuvent être placés sous les traverses de la caisse d'emballage pour la faire glisser jusqu'à la position d'installation.
Protéger l'armoire de la pluie et de l'humidité.
Le RMU doit être placé dans un endroit bien ventilé empêchant l'intrusion de divers gaz nocifs ; le stocker dans le même entrepôt que des produits chimiques, des acides et des alcalis est strictement interdit.
Réception
Vérifier si l'emballage est endommagé avant de déballer, et protéger le produit lors du déballage.
2.2 Inspecter l'apparence de l'armoire ; vérifier également si les composants de l'armoire sont endommagés et si les accessoires sont conformes à la liste de colisage.
Vérifier si les documents d'accompagnement sont complets.
- a. Manuel d'utilisation du produit et manuels des composants de l'armoire ;
- b. Rapport d'essai d'usine ;
- c. Certificat du produit ;
- d. Liste de colisage ;
- e. Schéma de câblage secondaire.
Installation et mise en service
Lors de l'installation, placer d'abord le RMU sur la fondation d'installation, l'aligner et le mettre en service, puis le fixer avec des attaches.
Lors de l'installation du jeu de barres principal, ouvrir le compartiment du jeu de barres pour l'installation ; les surfaces de contact du jeu de barres de connexion doivent être planes et exemptes de saleté.
Le RMU doit être mis à la terre de manière fiable, et le circuit de mise à la terre doit être vérifié.
La mise en service doit suivre le manuel d'utilisation du RMU et les manuels des composants de l'armoire.
Après l'installation et la mise en service, actionner chaque élément de commutation et le mécanisme anti-mauvaise manœuvre 5 fois ; si aucune anomalie n'est constatée, le fonctionnement mécanique de l'interrupteur est jugé normal.
Utilisation et traitement des défauts
Vérifications avant la mise sous tension
Avant la mise sous tension, vérifier de manière exhaustive les performances électriques, le niveau d'isolation et l'exactitude du câblage de tous les composants du RMU ; il ne peut être mis en service qu'après que tout est normal.
État de fonctionnement normal
En fonctionnement normal, que l'armoire soit d'arrivée ou de départ, l'interrupteur-sectionneur doit être en position fermée, le sectionneur de mise à la terre en position ouverte, et l'armoire fermée et verrouillée.
Traitement des défauts
Lorsque l'armoire d'arrivée présente un défaut et nécessite une réparation, couper d'abord l'alimentation d'arrivée et ouvrir l'interrupteur-sectionneur ; vérifier l'indicateur de présence de tension sur l'armoire, et après avoir confirmé son exactitude, fermer le sectionneur de mise à la terre et ouvrir la porte pour la maintenance.
Lorsque l'armoire de départ présente un défaut et nécessite une réparation, ouvrir d'abord l'interrupteur-sectionneur dans l'armoire, fermer le sectionneur de mise à la terre et ouvrir la porte avant pour la maintenance ; le jeu de barres principal est sous tension à ce moment-là.
Maintenance et révision
Le RMU nécessite une maintenance et une révision dans les conditions suivantes ;
- a. Inspecter le niveau d'isolation du produit après 5 ans de fonctionnement ;
- b. Après 100 manœuvres de coupure de l'interrupteur-sectionneur, vérifier la résistance du circuit principal et les contacts mobiles, fixes et auxiliaires.
Généralement, maintenir et réviser le RMU hors tension. La maintenance et la révision régulières sont une mesure importante pour garantir un fonctionnement fiable à long terme de l'appareillage de distribution blindé à enveloppe métallique, à fixation fixe, à courant alternatif HXGN17-12.
Principaux paramètres techniques
| N° | Désignation | Unité | FN12-10 | FZN25-12 |
|---|---|---|---|---|
| 12 | Courant nominal du fusible | A | 100 | |
| 13 | Courant de transfert nominal | A | 1500 | 2000 |
| 14 | Pouvoir de coupure en court-circuit nominal de l'appareillage combiné | kA | 31,5 | |
| 15 | Endurance mécanique | manœuvres | 2000 | 10000 |
| 16 | Tension de tenue au courant industriel de 1 min du circuit auxiliaire | kV | 2 | |
| 17 | Tension de fonctionnement du mécanisme motorisé | V | AC/DC 220 ; 110 | |
| 18 | Indice de protection | - | IP2X | |
| 19 | Dimensions d'encombrement (L×P×H) | mm | 650(850)×900×2000(2200) | |

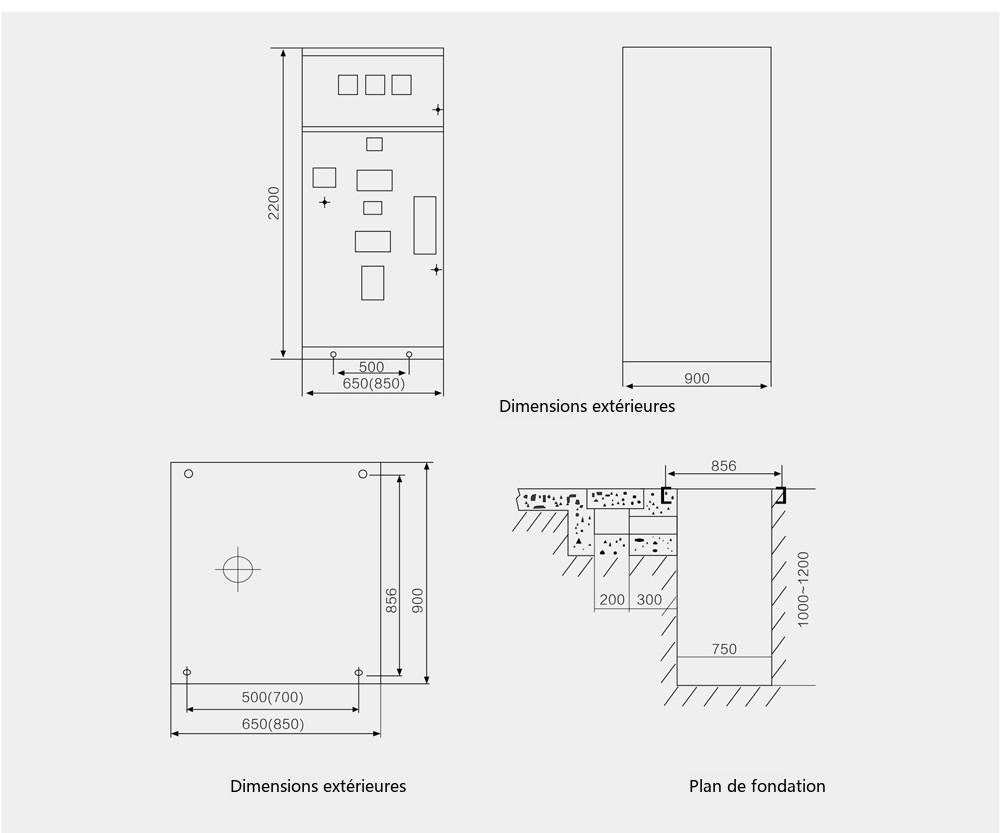

Dimensions d'encombrement et d'installation
