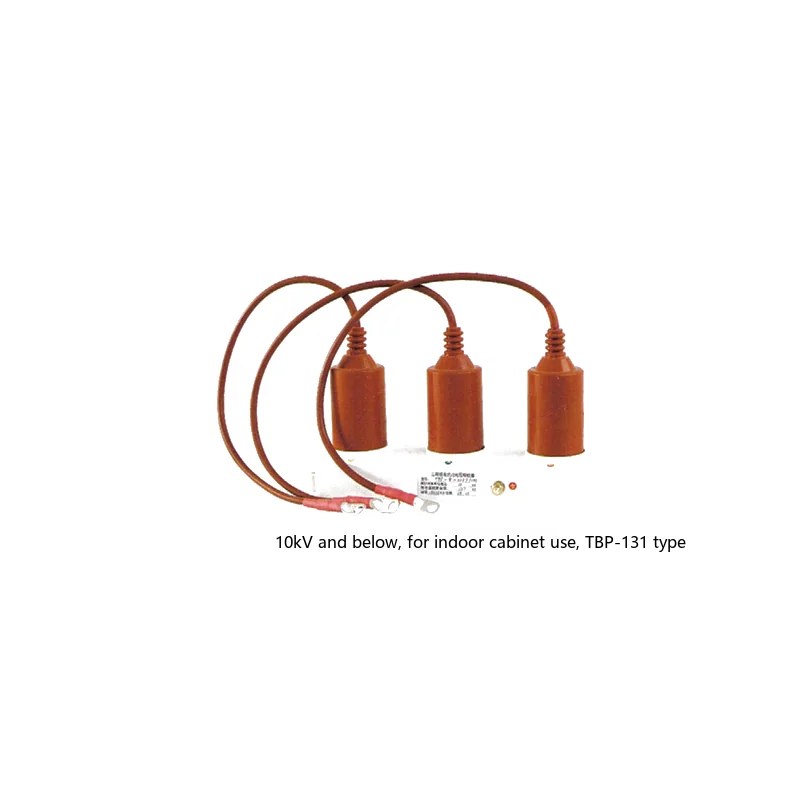

Protector contra sobretensiones TBP (punto neutro / tipo celda TBP-O/131/85)
Ámbito de aplicación
Más adecuado para aparamenta compacta en sistemas auxiliares de centrales eléctricas, sistemas de horno de arco y aplicaciones similares. El protector contra sobretensiones TBP-O/131/85 es el producto de tipo punto neutro / celda de esta sección, utilizado para proteger los equipos eléctricos de la aparamenta contra sobretensiones entre fases y fase-tierra.
Condiciones ambientales de servicio
- ◆ Altitud no superior a 2000 m;
- ◆ Temperatura ambiente: -40 ℃ a 40 ℃;
- ◆ Frecuencia industrial: 48 Hz a 62 Hz;
- ◆ La tensión a frecuencia industrial aplicada continuamente al pararrayos no debe superar su tensión de operación continua;
- ◆ Velocidad máxima del viento no superior a 35 m/s;
- ◆ Zonas con intensidad sísmica de grado 7 e inferior.
Dimensiones generales y de instalación
TBP-O para protección del punto neutro del motor
| Tipo de producto | Altura H(mm) |
|---|---|
| 10kVCon explosor | 190 |
| 6kVCon explosor | 180 |

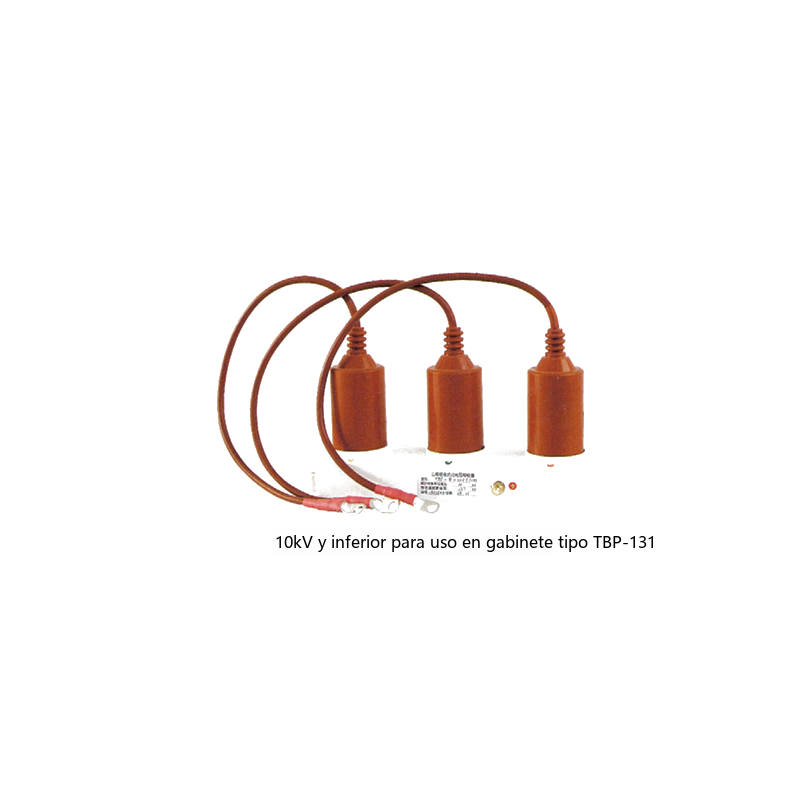

TBP-131 para celdas de 10kV y menos
| Tipo de producto | Altura H(mm) |
|---|---|
| 10kVCon explosor | 185 |
| 6kVCon explosor | 165 |
| 10kVSin explosores | 165 |
| 6kVSin explosores | 145 |

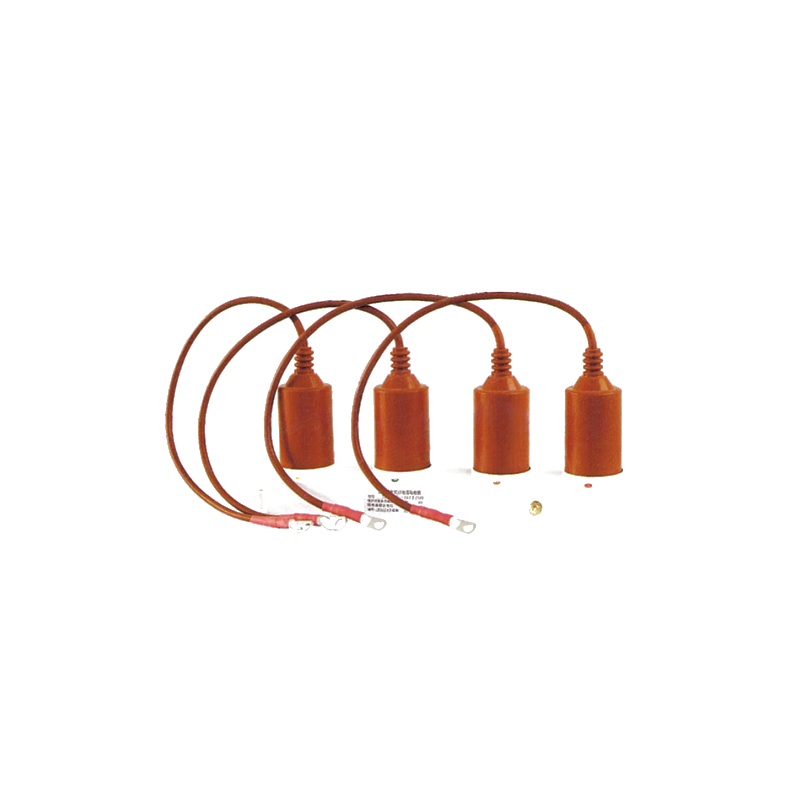

TBP-85 para celdas de 10kV y menos
| Tipo de producto | Altura H(mm) |
|---|---|
| 10kVCon explosor | 195 |
| 6kVCon explosor | 175 |
| 10kVSin explosores | 175 |
| 6kVSin explosores | 155 |

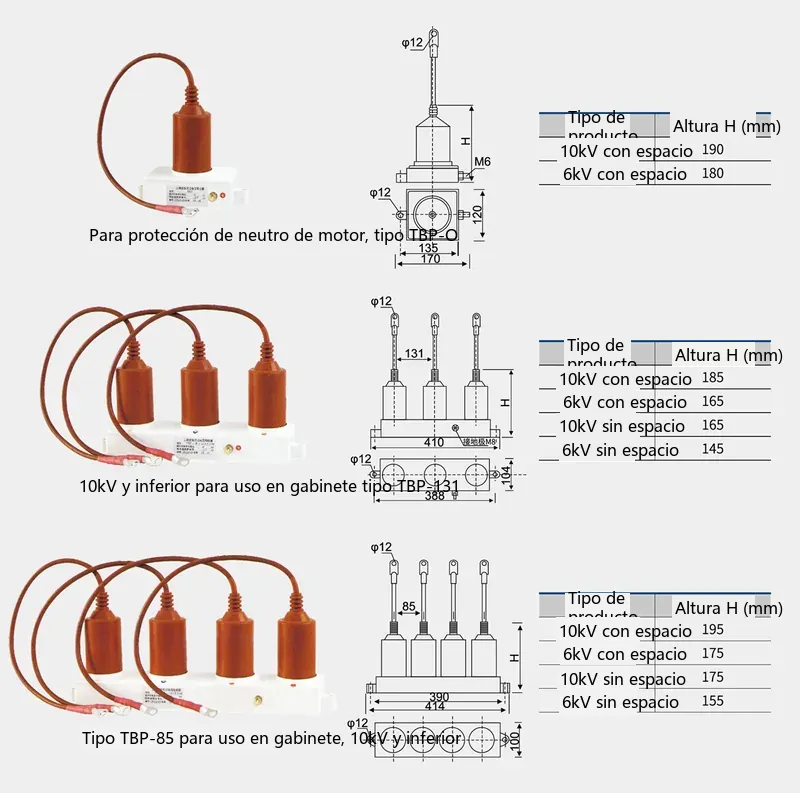

Plano de dimensiones generales (TBP-O/131/85):Las figuras y tablas de parámetros anteriores proporcionan las dimensiones completas y los datos de instalación del protector contra sobretensiones TBP-O/131/85.
