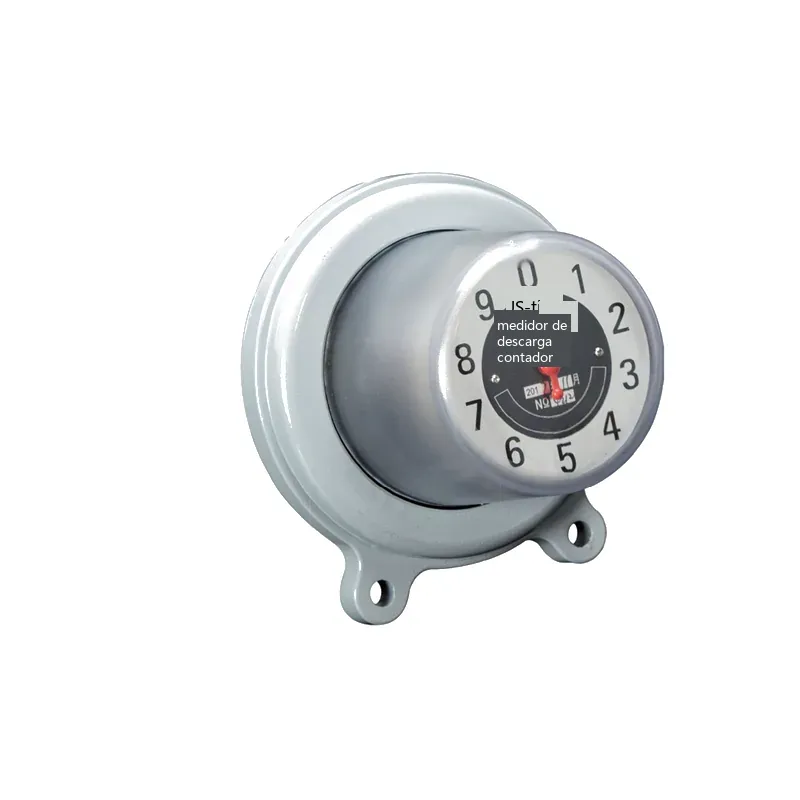

Contador de descargas para pararrayos JS-8
El contador de descargas para pararrayos JS-8 se utiliza para registrar el número de operaciones (descargas) del pararrayos bajo sobretensión; se instala en serie con el pararrayos en el circuito de puesta a tierra. En su interior se utiliza un mecanismo de conteo electromagnético; cuando el pararrayos descarga corriente, el contador es accionado para acumular. Es adecuado para pararrayos de 35kV y superiores utilizados en subestaciones y líneas, y también puede utilizarse junto con productos de protección contra sobretensiones combinados trifásicos.
El producto tiene una estructura sencilla, funcionamiento fiable y lectura directa; es un elemento de monitoreo importante para juzgar si el pararrayos ha operado y para evaluar la frecuencia de sobretensiones en la red. Se instala en el terminal de puesta a tierra debajo del pararrayos para facilitar la lectura durante la inspección de patrullaje.
Parámetros técnicos típicos
| Modelo | Descripción del producto | Clase de tensión del sistema | Corriente de descarga nominal (kA) | Rango de corriente de operación (A) | Tensión residual a la corriente nominal (kV) | 2usCapacidad de soportar corriente de onda rectangular (A) | 4/10 Capacidad de soporte de alta corriente (kA) |
|---|---|---|---|---|---|---|---|
| JS-8 | Contador de descargas para pararrayos | 3~66kV | 5 | 50-5000 | 1 | 400 | 65 |
Dimensiones generales estándar
Instrucciones de operación
1. El contador debe instalarse en serie con el pararrayos correspondiente en su terminal de puesta a tierra, y la resistencia de puesta a tierra debe cumplir los requisitos de DL/T 621.
2. Para una descripción detallada y el uso del contador, consulte nuestro manual de instrucciones dedicado al contador.
3. Si el pararrayos está equipado con este contador, se añadirá la letra "J" después de su designación de modelo estándar. Por ejemplo, HY5WS-17/50-J indica que se ha añadido un contador al pararrayos HY5WS-17/50.
4. Para instalación a la intemperie se recomienda una cubierta protectora para evitar que la exposición prolongada al sol y la lluvia afecte la vida mecánica. Instalado y utilizado como se describe anteriormente, el contador de descargas para pararrayos JS-8 puede registrar con precisión el número de operaciones del pararrayos durante un largo período.
