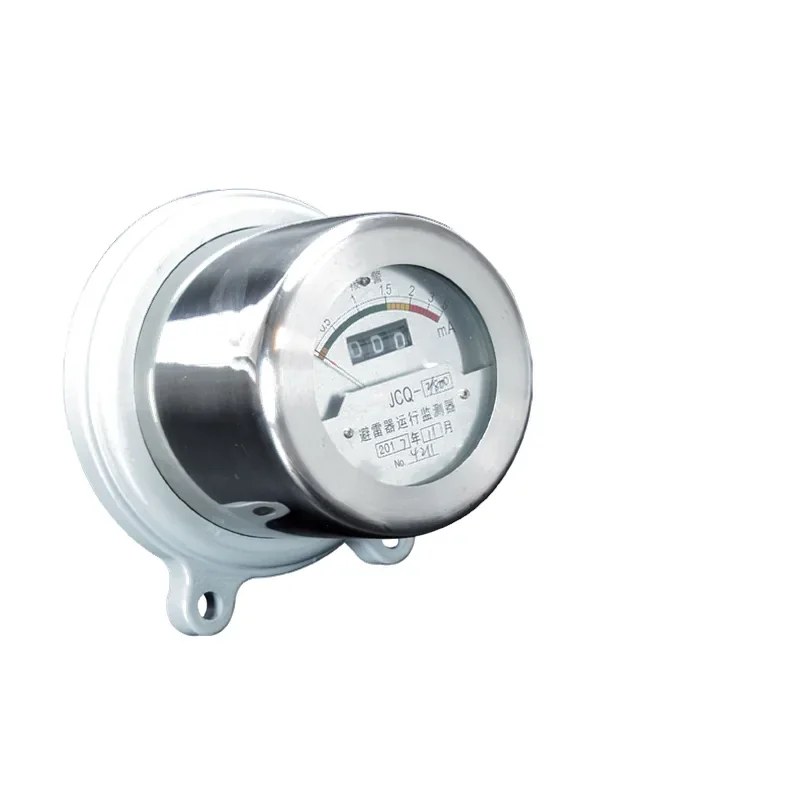

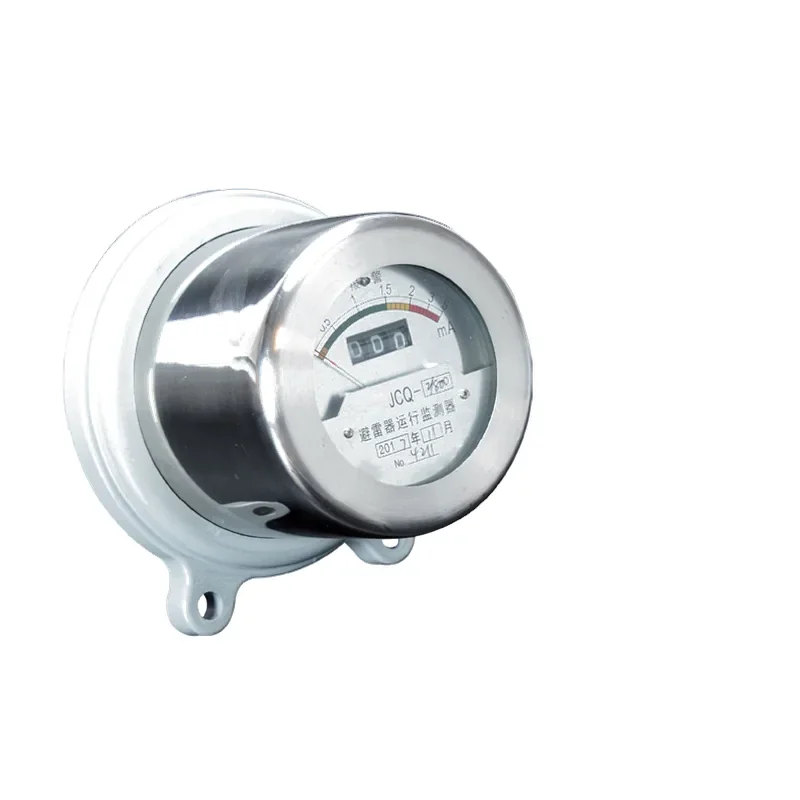

Monitor para pararrayos JCQ-10
El monitor en línea para pararrayos JCQ-10 (dispositivo de monitoreo en línea) se utiliza para registrar en tiempo real el número de operaciones del pararrayos y la amplitud de la corriente de rayo; se instala en serie con el pararrayos en el circuito de puesta a tierra. Con una pantalla digital LCD incorporada, pueden leerse el número de operaciones y el pico de corriente (kA) de la última operación. Es adecuado para pararrayos de 35kV y superiores utilizados en subestaciones y líneas, o para su uso con productos de protección contra sobretensiones combinados trifásicos.
El producto tiene las funciones duales de acumular el número de operaciones y monitorear la corriente, y es una base importante para el mantenimiento basado en condición de los pararrayos. Con instalación de tipo dial para exterior, tiene una estructura compacta, lectura clara y alta fiabilidad, y puede sustituir a los contadores mecánicos convencionales para elevar el nivel de monitoreo inteligente de la red.
Parámetros técnicos típicos
| Modelo | Descripción del producto | Clase de tensión del sistema | Corriente de descarga nominal (kA) | Rango de corriente de operación (A) | Tensión residual a la corriente nominal (kV) | 2usCapacidad de soportar corriente de onda rectangular (A) | 4/10 Capacidad de soporte de alta corriente (kA) |
|---|---|---|---|---|---|---|---|
| JCQ-10 | Monitor en línea para pararrayos | 3-220kV | 10 | 50-5000 | 1 | 600 | 100 |

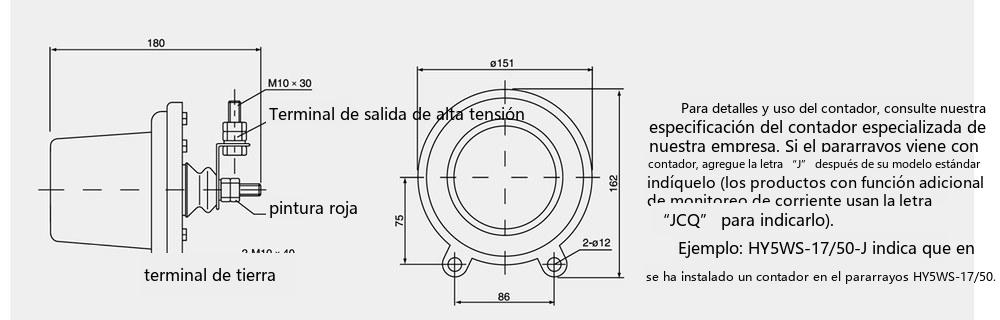

Dimensiones generales estándar
Instrucciones de operación
1. El monitor debe instalarse en serie con el pararrayos correspondiente en su terminal de puesta a tierra, y la resistencia de puesta a tierra debe cumplir los requisitos de DL/T 621.
2. Para una descripción detallada y el uso del monitor, consulte nuestro manual de instrucciones dedicado al monitor.
3. Si el pararrayos está equipado con este monitor (con función adicional de monitoreo de corriente), se añadirán las letras "JCQ" después de su designación de modelo estándar. Por ejemplo, HY5WS-17/50-JCQ indica que se ha añadido un monitor al pararrayos HY5WS-17/50.
4. Cuando se utilicen juntos, se recomienda instalar un cable de señal blindado (par trenzado) que conduzca a la sala de control para la carga de datos de operación en tiempo real. Utilizado como se describe anteriormente, el monitor en línea para pararrayos JCQ-10 puede monitorear de forma estable el estado de operación del pararrayos durante un largo período.
