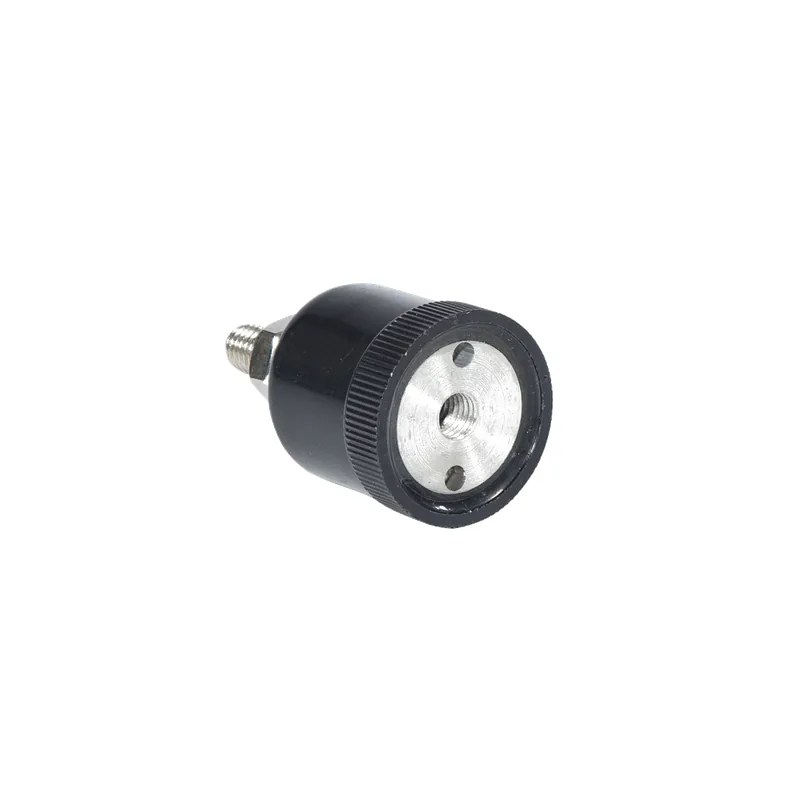

Seccionador
Descripción general
El seccionador es un accesorio especial del pararrayos, utilizado en serie con él. Cuando el pararrayos falla, actúa rápidamente para retirar el pararrayos averiado de la red y al mismo tiempo da una indicación clara de desconexión, permitiendo al personal de mantenimiento localizar la falta y sustituir el pararrayos. Por otro lado, cuando el pararrayos opera normalmente el seccionador no actúa y presenta una baja impedancia, sin afectar las características de protección del pararrayos. Con un seccionador instalado, el pararrayos se desconecta automáticamente en caso de fallo, facilitando al personal de mantenimiento encontrarlo y sustituirlo a tiempo y reduciendo la carga de mantenimiento. Los seccionadores se utilizan ampliamente con pararrayos de tipo distribución, de subestación y de línea en las redes de países y regiones desarrollados como Europa, América y Japón.
Nuestro seccionador adopta un nuevo diseño termoexplosión con las ventajas de respuesta rápida y ausencia de falsas operaciones, y puede utilizarse con diversos tipos de pararrayos de más de 3kV. Las condiciones de servicio son las mismas que las del pararrayos.
Característica tiempo-corriente típica del seccionador
| Corriente (A) | 800 | 200 | 20 | 5 | 0.5 | 0.05 |
|---|---|---|---|---|---|---|
| Tiempo de operación (s) | 0.01-0.02 | 0.02-0.05 | 0.1-0.2 | 0.5~1.0 | 20-50 | 200-500 |
Los métodos de instalación convencionales del seccionador se muestran en la figura anterior; en condiciones especiales pueden utilizarse otros métodos de instalación según la situación real.
Para una descripción detallada y el uso del seccionador, consulte nuestro manual de instrucciones dedicado al seccionador. Si el pararrayos está equipado con un seccionador, se añade la letra "L" después de su designación de modelo estándar; por ejemplo, HY5WS-17/50-L indica que se ha añadido un seccionador al pararrayos HY5WS-17/50.
