Descripción general

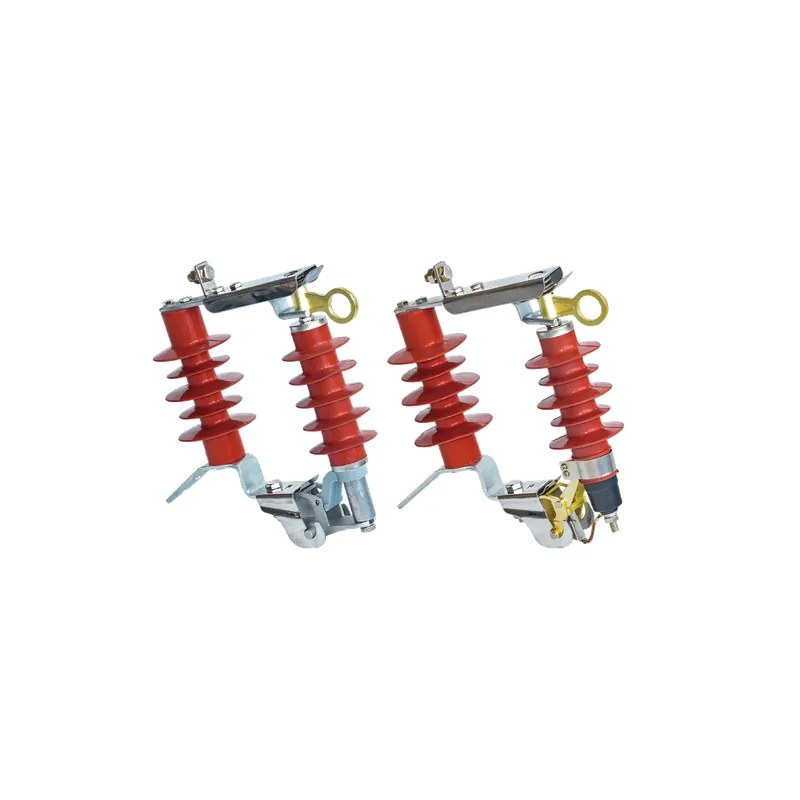

El pararrayos desmontable es un pararrayos de óxido de zinc de tipo distribución modificado e ingeniosamente montado sobre la estructura de expulsión de un fusible de expulsión, de modo que el pararrayos puede probarse, mantenerse y sustituirse cómodamente con una pértiga aislante de maniobra sin interrumpir el suministro. Esto no solo mantiene la línea en servicio, sino que también reduce enormemente la carga de trabajo y el tiempo del personal de mantenimiento, y es especialmente adecuado para lugares donde no se desea una interrupción del suministro, como correos y telecomunicaciones, aeropuertos y estaciones, hospitales y concurridas zonas comerciales. El resto de prestaciones del producto son las mismas que las de los pararrayos de tipo distribución. El pararrayos de expulsión de segunda generación añade un seccionador: cuando se produce una anomalía en el pararrayos, la corriente de cortocircuito a frecuencia industrial hace que el seccionador actúe, el terminal de puesta a tierra del seccionador se libera automáticamente y el elemento del pararrayos cae y queda fuera de servicio, evitando una mayor expansión del accidente y permitiendo al personal de mantenimiento localizarlo y sustituirlo a tiempo; el principio de caída es similar al de la caída del tubo fusible cuando se funde el elemento fusible. El pararrayos desmontable HY5WS-17/50DL-TB es un producto típico del pararrayos de expulsión de segunda generación, que integra el pararrayos de óxido de zinc con la estructura de expulsión.

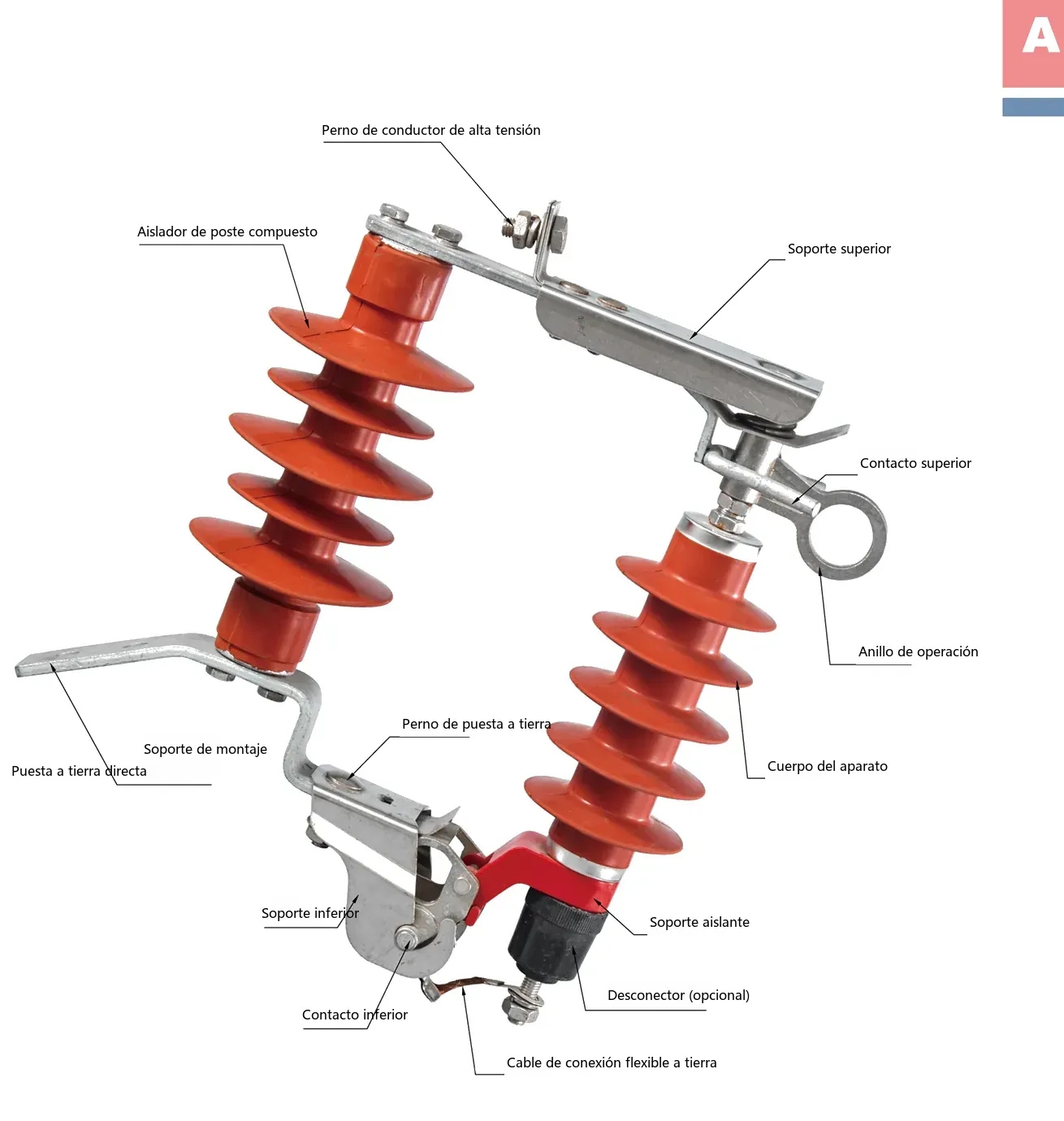

Nuestra empresa adopta el mecanismo de expulsión RW12 actual, que proporciona un contacto fiable y una apertura y cierre flexibles, y utiliza accesorios avanzados como una cubierta de acero inoxidable sobre la columna compuesta, ofreciendo las ventajas de resistencia a la contaminación, operación rápida, amplio rango de corriente y capacidad de soportar el impulso de corriente especificado y el ciclo de servicio. El rendimiento del producto cumple las normas nacionales GB11032-2000 (eqv IEC 60099-4:1991) Pararrayos de óxido metálico sin explosores para sistemas de CA, JB/T8952-2005 Pararrayos de óxido metálico sin explosores con envolvente polimérica para sistemas de CA y GB311.1-1997 Coordinación de aislamiento para equipos de transmisión y transformación de alta tensión. El pararrayos desmontable HY5WS-17/50DL-TB es un producto desmontable de tipo distribución diseñado y fabricado de acuerdo con las normas nacionales anteriores.
Designación de tipo
- TR indica un seccionador de tipo fusible térmico
- TB indica un seccionador de tipo termoexplosión
- DL indica estructura de expulsión
- Tensión residual máxima a la corriente de descarga nominal, kV (cresta)
- Tensión nominal del pararrayos, kV (valor eficaz)
- Lugar de uso: S - distribución, R - condensador, Z - subestación
- Característica estructural: W - sin explosores
- Corriente de descarga nominal, kA
- Pararrayos de óxido metálico con envolvente polimérica
Pararrayos desmontable
Características
1. La unidad del pararrayos puede instalarse y retirarse en cualquier momento sin desenergizar, especialmente adecuada para lugares donde no se desea una interrupción del suministro.
2. Equipado con un seccionador, la unidad del pararrayos cae automáticamente cuando se produce una falta y queda fuera de servicio, manteniendo la línea en funcionamiento normal.
3. La unidad caída en caso de falta forma una indicación clara y fácil de encontrar, permitiendo un mantenimiento y sustitución oportunos.
4. El pararrayos tiene una envolvente polimérica y el mecanismo de expulsión utiliza una columna compuesta, lo que proporciona una buena hidrofobicidad y una fuerte resistencia a la contaminación.
Condiciones de servicio
1. Temperatura ambiente: -40 ℃ a +40 ℃;
2. Altitud no superior a 3000 m;
3. Frecuencia industrial: 48 Hz a 62 Hz;
4. Velocidad máxima del viento no superior a 35 m/s;
5. Zonas con intensidad sísmica de grado 7 e inferior.
Parámetros eléctricos
| Tipo de pararrayos | Tensión nominal del sistema, kV(r.m.s) | Tensión nominal del pararrayos | Tensión de operación continua | Tensión de referencia DC ≥ μA | 0.75U Corriente de fuga a 1mA | Tensión residual bajo corriente de impulso tipo rayo | Tensión residual bajo corriente de impulso de maniobra | Capacidad de soportar corriente de onda rectangular (2ms) | Soporte de impulso de alta corriente | Lugar de uso |
|---|---|---|---|---|---|---|---|---|---|---|
| HY5WS-10/30DL | 6 | 10 | 8.0 | 15.0 | 30 | 30 | 25.6 | 150 | 40 | Distribución |
| HY5WS-10/30DL-TR | ||||||||||
| HY5WS-10/30DL-TB | ||||||||||
| HY5WS-17/50DL | 10 | 17 | 13.6 | 25.0 | 30 | 50 | 42.5 | 150 | 40 | |
| HY5WS-17/50DL-TR | ||||||||||
| HY5WS-17/50DL-TB |
Nota: los parámetros del pararrayos son los mismos que los de los pararrayos convencionales; lo anterior es el tipo distribución, que puede sustituirse por el tipo condensador y otros tipos.
Instrucciones de instalación y operación
1. Este producto debe instalarse en las líneas de un sistema y equipo cuya tensión nominal coincida con la tensión nominal del pararrayos.
2. Antes de la instalación y el uso, verificar el ajuste entre el elemento del pararrayos y el mecanismo de expulsión para garantizar un buen contacto y una instalación y extracción flexibles.
3. Método de ajuste: girar el contacto de cobre (con anilla de tracción) del pararrayos de modo que la fuerza de tracción de apertura esté dentro de 6-10 kg, mantener el lado de la anilla de tracción del contacto de cobre hacia fuera, luego apretar la tuerca inferior de modo que la anilla de tracción no gire fácilmente.
4. Durante la instalación, el pararrayos debe formar un ángulo de 15-30 grados con la vertical, y la distancia de separación no debe ser inferior a 200 mm;
HY5WS-17/50DL-TBDespués de instalarse como se describe anteriormente, el pararrayos desmontable puede probarse, mantenerse y sustituirse sin interrumpir el suministro.
