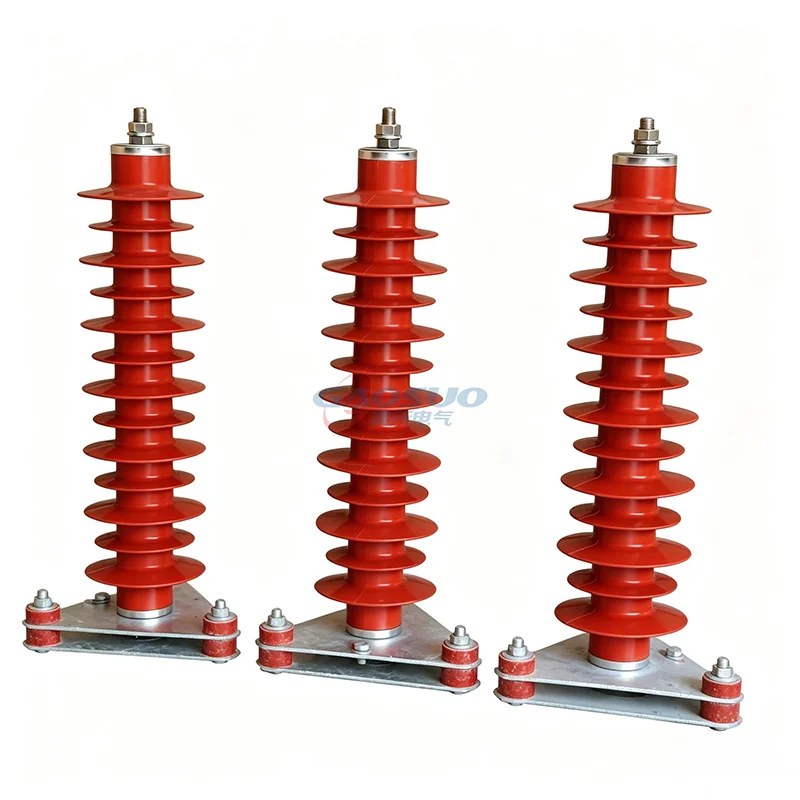

Pararrayos de óxido metálico HY5WZ-51/134 de 35kV
Descripción general de los pararrayos
El pararrayos de óxido metálico HY5WZ-51/134 (MOA) utiliza varistores de óxido de zinc (MOV) como elemento central; sus características V-I no lineales mejoran enormemente el rendimiento de protección bajo ondas de frente empinado, tipo rayo y de maniobra en comparación con los pararrayos convencionales de carburo de silicio. El varistor de óxido de zinc tiene una buena respuesta de frente empinado, sin retardo a la tensión de frente empinado, baja tensión residual de maniobra y sin dispersión de descarga, superando las deficiencias de los pararrayos de carburo de silicio como la alta tensión de descarga de frente empinado causada por el retardo de descarga y la gran dispersión de la tensión de descarga de onda de maniobra, aumentando así enormemente los márgenes de protección bajo ondas de frente empinado y de maniobra. En términos de coordinación de aislamiento, los márgenes de protección bajo ondas de frente empinado, tipo rayo y de maniobra pueden hacerse casi idénticos, proporcionando una protección fiable a los equipos de potencia. Los pararrayos de óxido metálico también pueden absorber sobretensiones tipo rayo, sobretensiones de maniobra y sobretensiones temporales a frecuencia industrial.
El pararrayos de óxido metálico con envolvente polimérica se forma por moldeo de una pieza de caucho de silicona, con buen sellado y rendimiento antiexplosión, resistencia a la contaminación sin limpieza, reducción del contorneo húmedo en tiempo de niebla, resistencia a la erosión eléctrica y al envejecimiento, tamaño pequeño, peso ligero y resistencia al impacto; es fácil de instalar y mantener, y es el sustituto de los pararrayos con envolvente de porcelana. Este modelo es de construcción de tipo subestación y se utiliza para la protección contra sobretensiones de barras colectoras de subestación y equipos eléctricos de alta tensión.
Serie de productos de pararrayos de óxido metálico
Designación de tipo completa
Descripción general del producto
Con una tensión nominal de 51kV y una tensión residual de impulso tipo rayo de 134kV, este pararrayos de tipo subestación de 35kV se utiliza para la protección contra sobretensiones de barras colectoras de subestación y equipos de alta tensión. Con una alta tensión nominal y baja tensión residual, limita las sobretensiones tipo rayo y de maniobra y protege los equipos eléctricos de la subestación para un funcionamiento seguro. El pararrayos de óxido metálico HY5WZ-51/134 es el pararrayos de óxido de zinc de tipo subestación de 35kV; sus parámetros se indican en la tabla siguiente.
Parámetros técnicos de esta serie (10kV-220kV)
('| Clase de tensión | Lugar de uso | Tensión nominal del sistema(kV)r.m.s. | Tipo de pararrayos según norma nacional | Tensión nominal del pararrayos(kV)r.m.s. | Pararrayos sin explosores | Pararrayos con explosor | Tensión residual(kV)Cresta (no más de)2000 | 4/10Capacidad de soporte de alta corriente(kA) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tensión de operación continua del pararrayos(kV)r.m.s. | Tensión de referencia DC 1 mA(kV)no menos de | 0.75Fuga máxima a veces la tensión de referencia DC(μA) | Tensión de descarga a frecuencia industrial(kV)r.m.s. no menos de | 1.2-50Tensión de descarga de impulso(kV)Cresta no más de | Corriente conductora máxima（μA） | 8/20Bajo corriente de impulso tipo rayo | 30/36Bajo corriente de impulso de maniobra | 1/4corriente de impulso de frente empinado | usCapacidad de soportar corriente de onda rectangular(A) | ||||||
| 10kV | Tipo punto neutro | 10.5* | HY1.5W-8/19 | 8 | 6.4 | 11.4 | 50 | - | 、 | 、 | 19.0 | 15.9 | - | 400 | 65 |
| 13.8* | HY1.5W-10.5/23 | 10.5 | 8.4 | 14.9 | 50 | - | . | . | 23.0 | 19.2 | - | 400 | 65 | ||
| 15.75* | HY1.5W-12/26 | 12 | 9.6 | 17.0 | 50 | - | - | - | 26.0 | 21.6 | - | 400 | 65 | ||
| 18.0* | HY1.5W-13.7/29.2 | 13.7 | 11.0 | 19.5 | 50 | - | - | - | 29.2 | 24.3 | - | 400 | 65 | ||
| 20.0* | HY1.5W-15.2/31.7 | 15.2 | 12.2 | 21.6 | 50 | - | - | - | 31.7 | 26.4 | - | 400 | 65 | ||
| 35kV66kV | Tipo subestación | 35 | HY5WZ-51/134 | 51 | 40.8 | 73 | 50 | - | - | - | 134 | 114 | 154 | 400 | 65 |
| 35 | HY5WZ-42/134 | 42 | 23.4 | 73 | 50 | - | - | - | 134 | 114 | 154 | 400 | 65 | ||
| 35 | HY5CZ-42/134 | 42 | - | - | - | 80.0 | 124 | 20 | 124 | 100 | 143 | 400 | 65 | ||
| Tipo condensador | 35 | HY5WR-51/134 | 51 | 40.8 | 73 | 50 | - | - | - | 134 | 105 | - | 400 | 65 | |
| 35 | HY5CR-42/124 | 42 | - | - | - | 80.0 | 124 | 20 | 134 | 100 | - | 400 | 65 | ||
| 35 | HY5WR-42/134 | 42 | 23.4 | 73 | 50 | - | - | - | 124 | 105 | - | 400 | 65 | ||
| Tipo líneaTipo punto neutro | 35 | HY5WX-51/134 | 51 | 40.8 | 73 | 50 | - | - | - | 134 | 114 | 154 | 400 | 65 | |
| 35 | HY5WX-54/150 | 54 | 43.2 | 77 | 50 | 80.0 | 120 | 20 | 150 | 128 | 169 | 400 | 65 | ||
| 35 | HY5CX-42/120 | 42 | - | - | - | 80.0 | 150 | 20 | 120 | 100 | 138 | 400 | 65 | ||
| 35 | HY5CX-42/150 | 42 | - | - | 50 | - | - | - | 150 | 128 | 169 | 400 | 65 | ||
| 35 | HY1.5W-30/80 | 30 | 24 | 44 | 50 | - | - | - | 80 | 67.5 | - | 400 | 65 | ||
| Tipo subestaciónTipo línea | 66 | HY5WZ-84/221 | 84 | 67.2 | 121 | 50 | - | - | - | 221 | 188 | 254 | 600 | 65 | |
| 66 | HY5WZ-90/235 | 90 | 72.5 | 130 | 50 | - | - | - | 235 | 201 | 270 | 600 | 65 | ||
| 66 | HY10WZ-84/221 | 84 | 67.2 | 121 | 50 | - | - | - | 221 | 188 | 248 | 500 | 100 | ||
| 66 | HY10WZ-90/235 | 90 | 72.5 | 130 | 50 | - | - | - | 235 | 201 | 264 | 500 | 100 | ||
| 66 | HY5WX-96/250 | 96 | 75 | 140 | 50 | - | - | - | 250 | 213 | 288 | 500 | 65 | ||
| 66 | HY5WX-96/275 | 96 | 75 | 154 | 50 | - | - | 、 | 275 | 234 | 316 | 500 | 65 | ||
| 110kV220kV27.5kV | Tipo subestación | 110 | HY5WZ-100/260 | 100 | 78 | 145 | 50 | - | - | - | 260 | 221 | 299 | 500 | 65 |
| 110 | HY5WZ-102/266 | 102 | 79.6 | 148 | 50 | - | - | - | 266 | 226 | 305 | 500 | 65 | ||
| 110 | HY5WZ-108/281 | 108 | 84 | 157 | 50 | - | - | - | 281 | 239 | 323 | 500 | 65 | ||
| 110 | HY10WZ-100/260 | 100 | 78 | 145 | 50 | - | - | - | 260 | 221 | 291 | 500 | 100 | ||
| 110 | HY10WZ-102/266 | 102 | 79.6 | 148 | 50 | - | - | - | 266 | 226 | 297 | 500 | 100 | ||
| 110 | HY10WZ-108/281 | 108 | 84 | 157 | 50 | - | - | - | 281 | 239 | 315 | 500 | 100 | ||
| Tipo líneaTipo punto neutroTipo subestaciónTipo líneaTipo punto neutro | 110 | HY5WX-108/281 | 108 | 84 | 157 | 50 | - | - | - | 281 | 239 | 323 | 500 | 65 | |
| 110 | HY5WX-108/309 | 108 | 84 | 173 | 50 | - | - | - | 309 | 263 | 348 | 500 | 65 | ||
| 110 | HY10WX-108/281 | 108 | 84 | 157 | 50 | - | - | - | 281 | 239 | 315 | 500 | 100 | ||
| 110 | HY10WX-108/309 | 108 | 84 | 173 | 50 | - | - | - | 309 | 263 | 348 | 500 | 100 | ||
| 110 | HY5CX-90/260 | 90 | - | 130 | 50 | 170* | 525* | - | 260 | - | 292 | 400 | 65 | ||
| 110 | HY10CX-90/260 | 90 | - | 130 | 50 | 170* | 525* | - | 260 | - | 292 | 600 | 100 | ||
| 110 | HY10CX-96/280 | 96 | - | 140 | 50 | 170* | 525* | - | 280 | - | 314 | 600 | 100 | ||
| 110 | HY10CX-102/296 | 102 | - | 148 | 50 | 170* | 525* | - | 296 | - | 332 | 500 | 100 | ||
| 110 | HY1.5W-60/144 | 60 | 48 | 85 | 50 | - | - | - | 144 | 135 | - | 400 | 65 | ||
| 110 | HY1.5W-72/186 | 72 | 58 | 103 | 50 | - | - | - | 186 | 174 | - | 400 | 65 | ||
| 220 | HY10WZ-192/500 | 192 | 150 | 280 | 50 | - | - | - | 500 | 426 | 560 | 800 | 100 | ||
| 220 | HY10WZ-200/520 | 200 | 156 | 290 | 50 | - | - | - | 520 | 442 | 582 | 800 | 100 | ||
| 220 | HY10WZ-204/532 | 204 | 159 | 296 | 50 | - | - | - | 532 | 452 | 594 | 800 | 100 | ||
| 220 | HY10WZ-216/562 | 216 | 168.5 | 314 | 50 | - | - | - | 562 | 478 | 630 | 800 | 100 | ||
| 220 | HY10WX-216/562 | 216 | 168 | 314 | 50 | - | - | - | 562 | 478 | 630 | 600 | 100 | ||
| 220 | HY10WX-216/618 | 216 | 168 | 346 | 50 | - | - | - | 618 | 526 | 693 | 600 | 100 | ||
| 220 | HY10CX-185/520 | 180 | - | 260 | 50 | 340* | 900* | - | 520 | - | 584 | 600 | 100 | ||
| 220 | HY10CX-192/560 | 192 | - | 280 | 50 | 340* | 900* | - | 560 | - | 628 | 600 | 100 | ||
| 220 | HY10CX-204/592 | 204 | - | 296 | 50 | 340* | 900* | - | 592 | - | 664 | 600 | 100 | ||
| 220 | HY1.5W-144/320 | 144 | 116 | 205 | 50 | - | - | - | 320 | 299 | - | 600 | 65 | ||
| Tipo ferroviario | 27.5 | HY5WT-42/120 | 42 | 34 | 65 | 50 | - | - | - | 120 | 98 | 138 | 400 | 65 | |
| 55kV | - | 55 | HY5WT-84/240 | 84 | 68 | 130 | 50 | - | - | - | 240 | 276 | 276 | 400 | 65 |

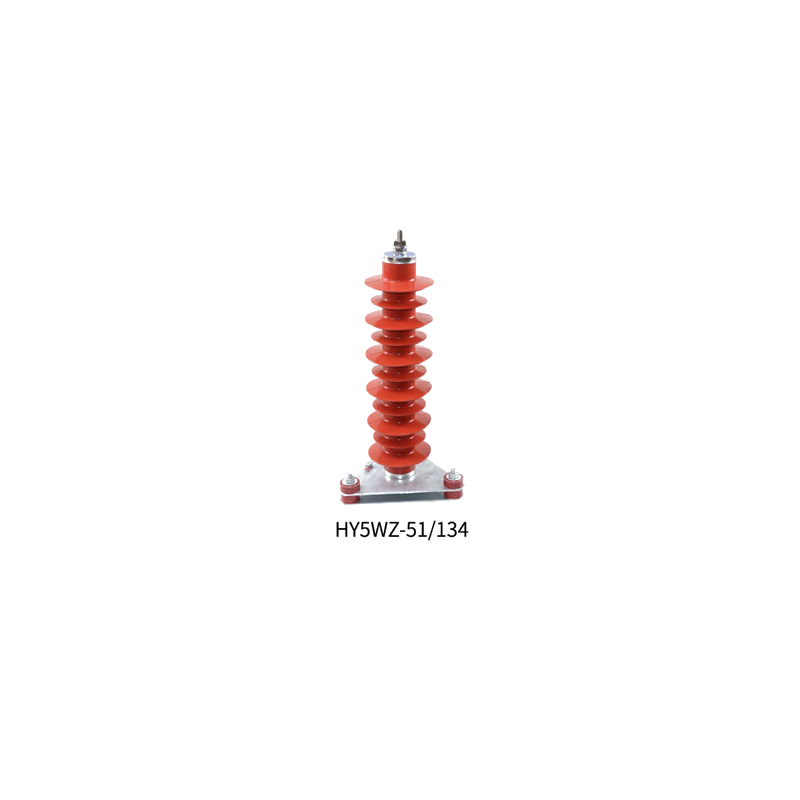

Dimensiones generales
Condiciones de servicio
- Temperatura ambiente: no superior a +40 ℃ y no inferior a -40 ℃;
- Altitud no superior a 2000 m;
- Frecuencia nominal: 50 Hz o 60 Hz;
- La tensión aplicada continuamente al pararrayos no debe superar su tensión de operación continua;
- Velocidad máxima del viento: 35 m/s;
- Intensidad sísmica: no superior a grado 7.
