Pararrayos de óxido metálico HY5WZ-10/27
Descripción general de los pararrayos
El pararrayos de óxido metálico HY5WZ-10/27 (MOA) utiliza varistores de óxido de zinc (MOV) como elemento central; sus características V-I no lineales mejoran enormemente el rendimiento de protección bajo ondas de frente empinado, tipo rayo y de maniobra en comparación con los pararrayos convencionales de carburo de silicio. El varistor de óxido de zinc tiene una buena respuesta de frente empinado, sin retardo a la tensión de frente empinado, baja tensión residual de maniobra y sin dispersión de descarga, superando las deficiencias de los pararrayos de carburo de silicio como la alta tensión de descarga de frente empinado causada por el retardo de descarga y la gran dispersión de la tensión de descarga de onda de maniobra, aumentando así enormemente los márgenes de protección bajo ondas de frente empinado y de maniobra. En términos de coordinación de aislamiento, los márgenes de protección bajo ondas de frente empinado, tipo rayo y de maniobra pueden hacerse casi idénticos, proporcionando una protección fiable a los equipos de potencia. Los pararrayos de óxido metálico también pueden absorber sobretensiones tipo rayo, sobretensiones de maniobra y sobretensiones temporales a frecuencia industrial.
El pararrayos de óxido metálico con envolvente polimérica se forma por moldeo de una pieza de caucho de silicona, con buen sellado y rendimiento antiexplosión, resistencia a la contaminación sin limpieza, reducción del contorneo húmedo en tiempo de niebla, resistencia a la erosión eléctrica y al envejecimiento, tamaño pequeño, peso ligero y resistencia al impacto; es fácil de instalar y mantener, y es el sustituto de los pararrayos con envolvente de porcelana. Este modelo es de construcción de tipo subestación y se utiliza para la protección contra sobretensiones de barras colectoras en subestaciones y estaciones de distribución.
Serie de productos de pararrayos de óxido metálico
Designación de tipo completa
Descripción general del producto
El pararrayos de óxido metálico con envolvente polimérica HY5WZ-10/27 tiene una tensión nominal de 10kV y una tensión residual de impulso tipo rayo de 27kV, y se utiliza para la protección contra sobretensiones de barras colectoras en subestaciones de 6kV y estaciones de distribución; limita las sobretensiones tipo rayo y de maniobra y protege los equipos eléctricos de la subestación para un funcionamiento seguro. Para los parámetros técnicos detallados del pararrayos de óxido metálico HY5WZ-10/27, consulte los datos técnicos de esta serie indicados en la tabla siguiente.
Parámetros técnicos de los modelos relacionados de esta serie (0,22kV-10kV)
('| Clase de tensión | Lugar de uso | Tensión nominal del sistema(kV)r.m.s. | Tipo de pararrayos según norma nacional | Tensión nominal del pararrayos(kV)r.m.s. | Pararrayos sin explosores | Pararrayos con explosor | Tensión residual(kV)Cresta (no más de) | 2000 | 4/10 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tensión de operación continua del pararrayos(kV)r.m.s. | Tensión de referencia DC 1 mA(kV)no menos de | 0.75Fuga máxima a veces la tensión de referencia DC(uA) | Tensión de descarga a frecuencia industrial(kV)r.m.s. no menos de | 1.2-50Tensión de descarga de impulso(kV)Cresta no más de | Corriente conductora máxima(uA) | 8/20Bajo corriente de impulso tipo rayo | 30/36Bajo corriente de impulso de maniobra | 1/4Bajo corriente de impulso de frente empinado | usCapacidad de soportar corriente de onda rectangular(A) | Capacidad de soporte de alta corriente(kA) | |||||
| Baja tensión | Distribución / tipo motor | 0.22 | HY1.5W-0.28/1.3 | 0.28 | 0.24 | 0.6 | 50 | - | - | - | 1.3 | 、 | 、 | 0 | 25 |
| 0.38 | HY1.5W-0.5/2.6 | 0.5 | 0.42 | 1.2 | 50 | . | . | - | 2.6 | 、 | . | - | 25 | ||
| 0.66* | HY2.5WD-1.3/3.6 | 1.3 | 0.95 | 1.8 | 50 | - | - | - | 3.6 | - | - | - | 40 | ||
| 1.14* | HY2.5WD-2.6/7.2 | 2.6 | 1.9 | 3.6 | 50 | - | - | - | 7.2 | - | - | - | 40 | ||
| 3kV10kV6kV | Tipo distribución | 3 | HY5WS-3.8/15 | 3.8 | 2.0 | 7.5 | 50 | - | - | - | 15.0 | 12.8 | 17.3 | 17.3 | 40 |
| 3 | HY5WS-5/15 | 5 | 4.0 | 7.5 | 50 | - | - | - | 15.0 | 12.8 | 17.3 | 17.3 | 40 | ||
| 3 | HY5CS-3.8/13.5 | 3.8 | - | - | - | 9.0 | 13.5 | 20 | 13.5 | 11.4 | 15.0 | 15.0 | 40 | ||
| Tipo subestación | 3 | HY5WZ-3.5/13.5 | 3.8 | 2.0 | 7.2 | 50 | - | - | - | 13.5 | 11.5 | 15.5 | 15.5 | 65 | |
| 3 | HY5WZ-5/12.0 | 5 | 4.0 | 7.2 | 50 | - | - | - | 13.5 | 11.5 | 15.5 | 15.5 | 65 | ||
| 3 | HY5CZ-3.8/12.0 | 3.8 | - | - | - | 8.0 | 12.0 | 20 | 12.0 | 10.2 | 13.5 | 13.5 | 65 | ||
| Tipo condensador | 3 | HY5WR-3.8/13.5 | 3.8 | 2.0 | 7.2 | 50 | - | - | - | 13.5 | 10.5 | - | - | 65 | |
| 3 | HY5WR-5/13.5 | 5 | 4.0 | 7.2 | 50 | - | - | - | 13.5 | 10.5 | - | - | 65 | ||
| 3 | HY5CR-3.8/12.0 | 3.8 | - | - | - | 8.0 | 12.0 | 20 | 12.0 | 9.6 | - | - | 65 | ||
| Tipo generador | 3.15* | HY5WD-3.8/9.5 | 3.8 | 2.0 | 5.7 | 50 | - | - | - | 9.5 | 7.6 | 10.7 | 10.7 | 65 | |
| 3.15* | HY5WD-4/9.5 | 4 | 3.15 | 5.7 | 50 | - | - | - | 9.5 | 7.6 | 10.7 | 10.7 | 65 | ||
| 3.15* | HY5CD-3.8/8.6 | 3.8 | - | - | - | 7.5 | 8.6 | 20 | 8.6 | 6.9 | 9.8 | 9.8 | 65 | ||
| Tipo motor | 3.15* | HY2.5WD-3.8/9.5 | 3.8 | 2.0 | 5.7 | 50 | - | - | - | 9.5 | 7.6 | 10.7 | 10.7 | 65 | |
| 3.15* | HY2.5WD-4/9.5 | 4 | 3.15 | 5.7 | 50 | - | - | - | 9.5 | 7.6 | 10.7 | 10.7 | 65 | ||
| 3.15* | HY2.5CD-3.8/8.6 | 3.8 | - | - | - | 7.5 | 8.6 | 20 | 8.6 | 6.9 | 9.8 | 9.8 | 65 | ||
| Tipo punto neutro | 3.15* | HY1.5W-2.4/6 | 2.4 | 1.9 | 3.4 | 50 | - | - | - | 6.0 | 5.0 | - | - | 65 | |
| Distribución / tipo subestación | 6 | HY5WS-7.6/30 | 7.6 | 4.0 | 15.0 | 50 | - | - | - | 30.0 | 25.6 | 34.6 | 34.6 | 40 | |
| 6 | HY5WS-10/30 | 10 | 8.0 | 15.0 | 50 | - | - | - | 30.0 | 25.6 | 34.6 | 34.6 | 40 | ||
| 6 | HY5CS-7.6/27 | 7.6 | - | - | - | 16.0 | 27.0 | 20 | 27.0 | 22.5 | 30.0 | 30.0 | 40 | ||
| 6 | HY5WZ-7.6/27 | 7.6 | 4.0 | 14.4 | 50 | - | - | - | 27.0 | 23.0 | 31.0 | 31.0 | 65 | ||
| 6 | HY5WZ-10/27 | 10 | 8.0 | 14.4 | 50 | - | - | - | 27.0 | 23.0 | 31.0 | 31.0 | 65 | ||
| 6 | HY5CZ-7.6/24 | 7.6 | - | - | - | 16.0 | 24.0 | 20 | 24.0 | 20.4 | 27.0 | 27.0 | 65 | ||
| Condensador / tipo generador | 6 | HY5WR-7.6/27 | 7.6 | 4.0 | 14.4 | 50 | - | - | - | 27.0 | 21.0 | - | - | 65 | |
| 6 | HY5WR-10/27 | 10 | 8.0 | 14.4 | 50 | - | - | - | 27.0 | 21.0 | - | - | 65 | ||
| 6 | HY5CR-7.6/24 | 7.6 | - | - | - | 16.0 | 24.0 | 20 | 24.0 | 19.5 | - | - | 65 | ||
| 6.3* | HY5WD-7.6/18.7 | 7.6 | 4.0 | 11.2 | 50 | - | - | - | 18.7 | 15.0 | 21.0 | 21.0 | 65 | ||
| 6.3* | HY5WD-8/18.7 | 8 | 6.3 | 11.2 | 50 | - | - | - | 18.7 | 15.0 | 21.0 | 21.0 | 65 | ||
| 6.3* | HY5CD-7.6/17 | 7.6 | - | - | - | 15.0 | 17.0 | 20 | 17.0 | 13.8 | 19.6 | 19.6 | 65 | ||
| Motor / tipo punto neutro | 6.3* | HY2.5WD-7.6/18.7 | 7.6 | 4.0 | 11.2 | 50 | - | - | - | 18.7 | 15.0 | 21.0 | 21.0 | 65 | |
| 6.3* | HY2.5WD-8/18.7 | 8 | 6.3 | 11.2 | 50 | - | - | - | 18.7 | 15.0 | 21.0 | 21.0 | 65 | ||
| 6.3* | HY2.5CD-7.6/17 | 7.6 | - | - | - | 15.0 | 17.0 | - | 17.0 | 13.8 | 19.6 | 19.6 | 65 | ||
| 6.3* | HY1.5W-4.8/12 | 4.8 | 3.8 | 6.8 | 50 | - | - | - | 12.0 | 10.0 | - | - | 65 | ||
| Tipo distribución | 10 | HY5WS-12.7/50 | 12.7 | 6.6 | 25 | 50 | - | - | - | 50 | 42.5 | 57.5 | 57.5 | 40 | |
| 10 | HY5WS-17/50 | 17 | 13.6 | 25 | 50 | 26.0 | 45 | 20 | 50 | 42.5 | 57.5 | 57.5 | 40 | ||
| 10 | HY5CS-12.7/45 | 12.7 | - | - | - | - | - | - | 45 | 38.4 | 51.0 | 51.0 | 40 | ||
| Tipo subestación | 10 | HY5WZ-12.7/45 | 12.7 | 6.6 | 24 | 50 | - | - | - | 45 | 38.3 | 51.8 | 51.8 | 65 | |
| 10 | HY5WZ-17/45 | 17 | 13.6 | 24 | 50 | - | - | - | 45 | 38.3 | 51.8 | 51.8 | 65 | ||
| 10 | HY5CS-12.7/41 | 12.7 | - | - | - | 26.0 | 41 | 20 | 41 | 35.0 | 46.0 | 46.0 | 65 | ||
| - | 10 | HY5WR-12.7/46 | 12.7 | 6.6 | 24 | 50 | - | - | - | 46 | 35.0 | - | - | 65 | |
| Condensador / tipo generador | 10 | HY5WR-17/46 | 17 | 13.6 | 24 | 50 | - | - | - | 46 | 35.0 | - | - | 65 | |
| 10 | HY5CR-12.7/41 | 12.7 | - | - | - | 26.0 | 41 | 20 | 41 | 33.0 | - | - | 65 | ||
| 10.5* | HY5WD-12.7/31 | 12.7 | 6.6 | 18.6 | 50 | - | - | - | 31 | 25 | 34.7 | 34.7 | 65 | ||
| 10.5* | HY5WD-13.5/31 | 13.5 | 10.5 | 18.6 | 50 | - | - | - | 31 | 25 | 34.7 | 34.7 | 65 | ||
| 10.5* | HY5CD-12.7/28 | 12.7 | - | - | - | 25.0 | 25.0 | 20 | 28 | 22.5 | 32.0 | 32.0 | 65 | ||
| 13.8* | HY5WD-17.5/40 | 17.5 | 13.6 | 24.4 | 50 | - | - | - | 40.0 | 32.0 | 44.8 | 44.8 | 65 | ||
| 15.75* | HY5WD-20/45 | 20.0 | 15.75 | 28.0 | 50 | - | - | - | 45.0 | 36.0 | 50.4 | 50.4 | 65 | ||
| 18.0* | HY5WD-23/51 | 23.0 | 18.0 | 31.9 | 50 | - | - | - | 51.0 | 40.8 | 57.2 | 57.2 | 65 | ||
| 20.0* | HY5WD-25/56.2 | 25.0 | 20.0 | 35.4 | 50 | - | - | - | 56.2 | 45.0 | 62.9 | 62.9 | 65 | ||
| Tipo motor | 10.5* | HY2.5WD-12.7/31 | 12.7 | 6.6 | 18.6 | 50 | - | - | - | 31 | 25 | 34.7 | 34.7 | 65 | |
| 10.5* | HY2.5WD-13.5/31 | 13.5 | 10.5 | 18.6 | 50 | - | - | - | 31 | 25 | 34.7 | 34.7 | 65 | ||
| 10.5* | HY2.5CD-12.7/28 | 12.7 | - | - | - | 25.0 | 28.0 | 20 | 28 | 22.5 | 32.0 | 32.0 | 65 |

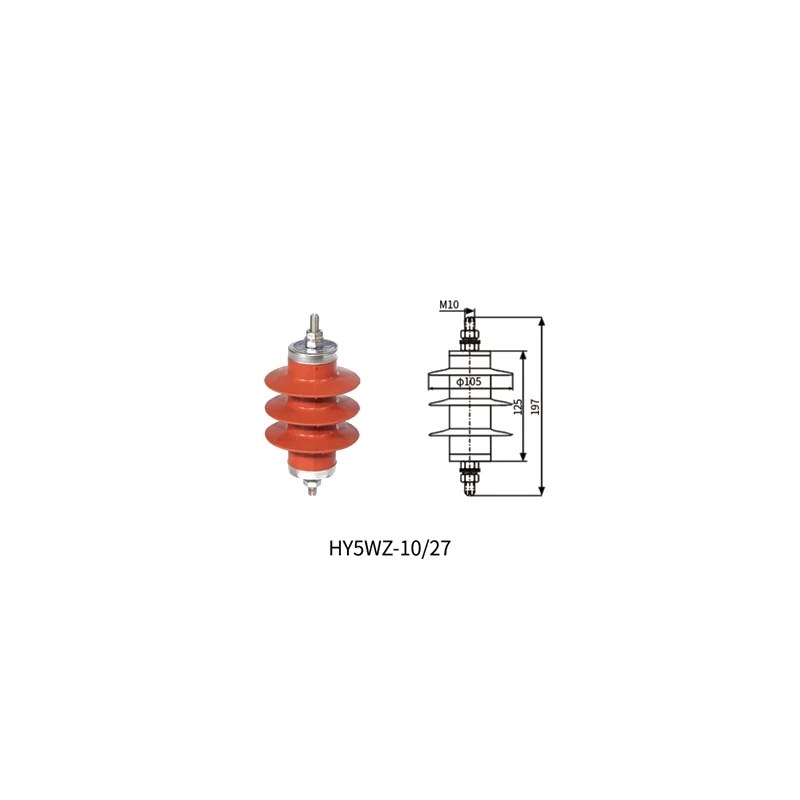

Dimensiones generales
Condiciones de servicio
- Temperatura ambiente: no superior a +40 ℃ y no inferior a -40 ℃;
- Altitud no superior a 2000 m;
- Frecuencia nominal: 50 Hz o 60 Hz;
- La tensión aplicada continuamente al pararrayos no debe superar su tensión de operación continua;
- Velocidad máxima del viento: 35 m/s;
- Intensidad sísmica: no superior a grado 7.
