Pararrayos de óxido metálico HY5WX-51/134 de 40.5kV
Descripción general de los pararrayos
El pararrayos de óxido metálico HY5WX-51/134 (MOA) utiliza varistores de óxido de zinc (MOV) como elemento central; sus características V-I no lineales mejoran enormemente el rendimiento de protección bajo ondas de frente empinado, tipo rayo y de maniobra en comparación con los pararrayos convencionales de carburo de silicio. El varistor de óxido de zinc tiene una buena respuesta de frente empinado, sin retardo a la tensión de frente empinado, baja tensión residual de maniobra y sin dispersión de descarga, superando las deficiencias de los pararrayos de carburo de silicio como la alta tensión de descarga de frente empinado causada por el retardo de descarga y la gran dispersión de la tensión de descarga de onda de maniobra, aumentando así enormemente los márgenes de protección bajo ondas de frente empinado y de maniobra. En términos de coordinación de aislamiento, los márgenes de protección bajo ondas de frente empinado, tipo rayo y de maniobra pueden hacerse casi idénticos, proporcionando una protección fiable a los equipos de potencia. Los pararrayos de óxido metálico también pueden absorber sobretensiones tipo rayo, sobretensiones de maniobra y sobretensiones temporales a frecuencia industrial.
El pararrayos de óxido metálico con envolvente polimérica se forma por moldeo de una pieza de caucho de silicona, con buen sellado y rendimiento antiexplosión, resistencia a la contaminación sin limpieza, reducción del contorneo húmedo en tiempo de niebla, resistencia a la erosión eléctrica y al envejecimiento, tamaño pequeño, peso ligero y resistencia al impacto; es fácil de instalar y mantener, y es el sustituto de los pararrayos con envolvente de porcelana. Este modelo es de construcción de tipo línea y se utiliza para la protección contra sobretensiones de líneas aéreas de transmisión.
Serie de productos de pararrayos de óxido metálico
Designación de tipo completa
Descripción general del producto
Con una tensión nominal de 51kV y una tensión residual de impulso tipo rayo de 134kV, este pararrayos de tipo línea de 35kV se utiliza para la protección contra sobretensiones de líneas aéreas de transmisión. Con alta resistencia mecánica y buen rendimiento antipolución, limita las sobretensiones tipo rayo y protege el equipo de aislamiento de la línea para un funcionamiento seguro. El pararrayos de óxido metálico HY5WX-51/134 es el pararrayos de óxido de zinc de tipo línea de 35kV; sus parámetros se indican en la tabla siguiente.
Parámetros técnicos de esta serie (10kV-220kV)
('| Clase de tensión | Lugar de uso | Tensión nominal del sistema(kV)r.m.s. | Tipo de pararrayos según norma nacional | Tensión nominal del pararrayos(kV)r.m.s. | Pararrayos sin explosores | Pararrayos con explosor | Tensión residual(kV)Cresta (no más de)2000 | 4/10Capacidad de soporte de alta corriente(kA) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tensión de operación continua del pararrayos(kV)r.m.s. | Tensión de referencia DC 1 mA(kV)no menos de | 0.75Fuga máxima a veces la tensión de referencia DC(μA) | Tensión de descarga a frecuencia industrial(kV)r.m.s. no menos de | 1.2-50Tensión de descarga de impulso(kV)Cresta no más de | Corriente conductora máxima（μA） | 8/20Bajo corriente de impulso tipo rayo | 30/36Bajo corriente de impulso de maniobra | 1/4corriente de impulso de frente empinado | usCapacidad de soportar corriente de onda rectangular(A) | ||||||
| 10kV | Tipo punto neutro | 10.5* | HY1.5W-8/19 | 8 | 6.4 | 11.4 | 50 | - | 、 | 、 | 19.0 | 15.9 | - | 400 | 65 |
| 13.8* | HY1.5W-10.5/23 | 10.5 | 8.4 | 14.9 | 50 | - | . | . | 23.0 | 19.2 | - | 400 | 65 | ||
| 15.75* | HY1.5W-12/26 | 12 | 9.6 | 17.0 | 50 | - | - | - | 26.0 | 21.6 | - | 400 | 65 | ||
| 18.0* | HY1.5W-13.7/29.2 | 13.7 | 11.0 | 19.5 | 50 | - | - | - | 29.2 | 24.3 | - | 400 | 65 | ||
| 20.0* | HY1.5W-15.2/31.7 | 15.2 | 12.2 | 21.6 | 50 | - | - | - | 31.7 | 26.4 | - | 400 | 65 | ||
| 35kV66kV | Tipo subestación | 35 | HY5WZ-51/134 | 51 | 40.8 | 73 | 50 | - | - | - | 134 | 114 | 154 | 400 | 65 |
| 35 | HY5WZ-42/134 | 42 | 23.4 | 73 | 50 | - | - | - | 134 | 114 | 154 | 400 | 65 | ||
| 35 | HY5CZ-42/134 | 42 | - | - | - | 80.0 | 124 | 20 | 124 | 100 | 143 | 400 | 65 | ||
| Tipo condensador | 35 | HY5WR-51/134 | 51 | 40.8 | 73 | 50 | - | - | - | 134 | 105 | - | 400 | 65 | |
| 35 | HY5CR-42/124 | 42 | - | - | - | 80.0 | 124 | 20 | 134 | 100 | - | 400 | 65 | ||
| 35 | HY5WR-42/134 | 42 | 23.4 | 73 | 50 | - | - | - | 124 | 105 | - | 400 | 65 | ||
| Tipo líneaTipo punto neutro | 35 | HY5WX-51/134 | 51 | 40.8 | 73 | 50 | - | - | - | 134 | 114 | 154 | 400 | 65 | |
| 35 | HY5WX-54/150 | 54 | 43.2 | 77 | 50 | 80.0 | 120 | 20 | 150 | 128 | 169 | 400 | 65 | ||
| 35 | HY5CX-42/120 | 42 | - | - | - | 80.0 | 150 | 20 | 120 | 100 | 138 | 400 | 65 | ||
| 35 | HY5CX-42/150 | 42 | - | - | 50 | - | - | - | 150 | 128 | 169 | 400 | 65 | ||
| 35 | HY1.5W-30/80 | 30 | 24 | 44 | 50 | - | - | - | 80 | 67.5 | - | 400 | 65 | ||
| Tipo subestaciónTipo línea | 66 | HY5WZ-84/221 | 84 | 67.2 | 121 | 50 | - | - | - | 221 | 188 | 254 | 600 | 65 | |
| 66 | HY5WZ-90/235 | 90 | 72.5 | 130 | 50 | - | - | - | 235 | 201 | 270 | 600 | 65 | ||
| 66 | HY10WZ-84/221 | 84 | 67.2 | 121 | 50 | - | - | - | 221 | 188 | 248 | 500 | 100 | ||
| 66 | HY10WZ-90/235 | 90 | 72.5 | 130 | 50 | - | - | - | 235 | 201 | 264 | 500 | 100 | ||
| 66 | HY5WX-96/250 | 96 | 75 | 140 | 50 | - | - | - | 250 | 213 | 288 | 500 | 65 | ||
| 66 | HY5WX-96/275 | 96 | 75 | 154 | 50 | - | - | 、 | 275 | 234 | 316 | 500 | 65 | ||
| 110kV220kV27.5kV | Tipo subestación | 110 | HY5WZ-100/260 | 100 | 78 | 145 | 50 | - | - | - | 260 | 221 | 299 | 500 | 65 |
| 110 | HY5WZ-102/266 | 102 | 79.6 | 148 | 50 | - | - | - | 266 | 226 | 305 | 500 | 65 | ||
| 110 | HY5WZ-108/281 | 108 | 84 | 157 | 50 | - | - | - | 281 | 239 | 323 | 500 | 65 | ||
| 110 | HY10WZ-100/260 | 100 | 78 | 145 | 50 | - | - | - | 260 | 221 | 291 | 500 | 100 | ||
| 110 | HY10WZ-102/266 | 102 | 79.6 | 148 | 50 | - | - | - | 266 | 226 | 297 | 500 | 100 | ||
| 110 | HY10WZ-108/281 | 108 | 84 | 157 | 50 | - | - | - | 281 | 239 | 315 | 500 | 100 | ||
| Tipo líneaTipo punto neutroTipo subestaciónTipo líneaTipo punto neutro | 110 | HY5WX-108/281 | 108 | 84 | 157 | 50 | - | - | - | 281 | 239 | 323 | 500 | 65 | |
| 110 | HY5WX-108/309 | 108 | 84 | 173 | 50 | - | - | - | 309 | 263 | 348 | 500 | 65 | ||
| 110 | HY10WX-108/281 | 108 | 84 | 157 | 50 | - | - | - | 281 | 239 | 315 | 500 | 100 | ||
| 110 | HY10WX-108/309 | 108 | 84 | 173 | 50 | - | - | - | 309 | 263 | 348 | 500 | 100 | ||
| 110 | HY5CX-90/260 | 90 | - | 130 | 50 | 170* | 525* | - | 260 | - | 292 | 400 | 65 | ||
| 110 | HY10CX-90/260 | 90 | - | 130 | 50 | 170* | 525* | - | 260 | - | 292 | 600 | 100 | ||
| 110 | HY10CX-96/280 | 96 | - | 140 | 50 | 170* | 525* | - | 280 | - | 314 | 600 | 100 | ||
| 110 | HY10CX-102/296 | 102 | - | 148 | 50 | 170* | 525* | - | 296 | - | 332 | 500 | 100 | ||
| 110 | HY1.5W-60/144 | 60 | 48 | 85 | 50 | - | - | - | 144 | 135 | - | 400 | 65 | ||
| 110 | HY1.5W-72/186 | 72 | 58 | 103 | 50 | - | - | - | 186 | 174 | - | 400 | 65 | ||
| 220 | HY10WZ-192/500 | 192 | 150 | 280 | 50 | - | - | - | 500 | 426 | 560 | 800 | 100 | ||
| 220 | HY10WZ-200/520 | 200 | 156 | 290 | 50 | - | - | - | 520 | 442 | 582 | 800 | 100 | ||
| 220 | HY10WZ-204/532 | 204 | 159 | 296 | 50 | - | - | - | 532 | 452 | 594 | 800 | 100 | ||
| 220 | HY10WZ-216/562 | 216 | 168.5 | 314 | 50 | - | - | - | 562 | 478 | 630 | 800 | 100 | ||
| 220 | HY10WX-216/562 | 216 | 168 | 314 | 50 | - | - | - | 562 | 478 | 630 | 600 | 100 | ||
| 220 | HY10WX-216/618 | 216 | 168 | 346 | 50 | - | - | - | 618 | 526 | 693 | 600 | 100 | ||
| 220 | HY10CX-185/520 | 180 | - | 260 | 50 | 340* | 900* | - | 520 | - | 584 | 600 | 100 | ||
| 220 | HY10CX-192/560 | 192 | - | 280 | 50 | 340* | 900* | - | 560 | - | 628 | 600 | 100 | ||
| 220 | HY10CX-204/592 | 204 | - | 296 | 50 | 340* | 900* | - | 592 | - | 664 | 600 | 100 | ||
| 220 | HY1.5W-144/320 | 144 | 116 | 205 | 50 | - | - | - | 320 | 299 | - | 600 | 65 | ||
| Tipo ferroviario | 27.5 | HY5WT-42/120 | 42 | 34 | 65 | 50 | - | - | - | 120 | 98 | 138 | 400 | 65 | |
| 55kV | - | 55 | HY5WT-84/240 | 84 | 68 | 130 | 50 | - | - | - | 240 | 276 | 276 | 400 | 65 |

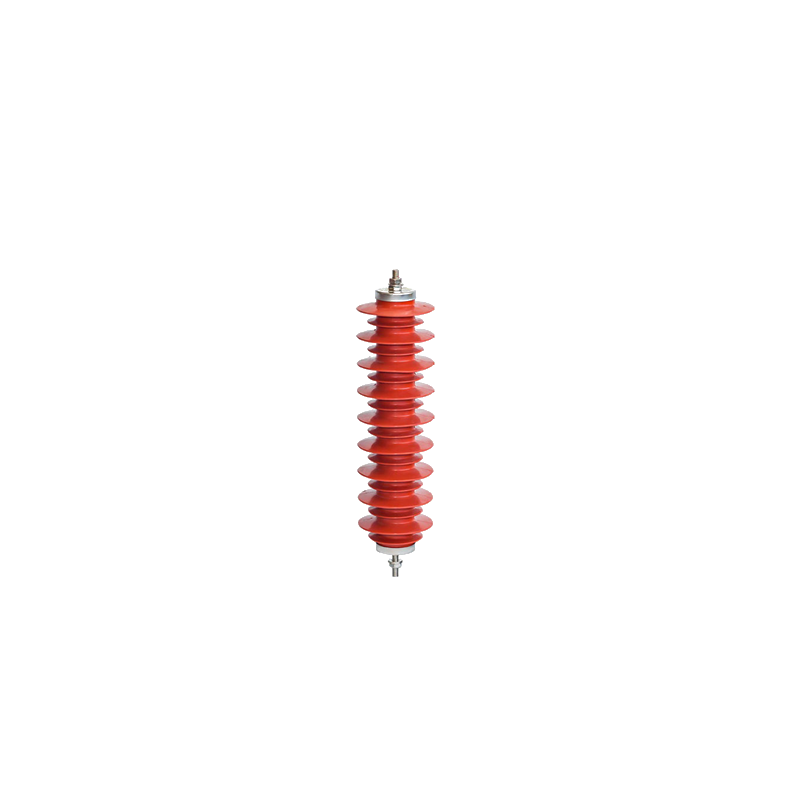

Dimensiones generales
Condiciones de servicio
- Temperatura ambiente: no superior a +40 ℃ y no inferior a -40 ℃;
- Altitud no superior a 2000 m;
- Frecuencia nominal: 50 Hz o 60 Hz;
- La tensión aplicada continuamente al pararrayos no debe superar su tensión de operación continua;
- Velocidad máxima del viento: 35 m/s;
- Intensidad sísmica: no superior a grado 7.
