Pararrayos de óxido metálico HY5WS-5/15
Descripción general de los pararrayos
El pararrayos de óxido metálico HY5WS-5/15 (MOA) utiliza varistores de óxido de zinc (MOV) como elemento central; sus características V-I no lineales mejoran enormemente el rendimiento de protección bajo ondas de frente empinado, tipo rayo y de maniobra en comparación con los pararrayos convencionales de carburo de silicio. El varistor de óxido de zinc tiene una buena respuesta de frente empinado, sin retardo a la tensión de frente empinado, baja tensión residual de maniobra y sin dispersión de descarga, superando las deficiencias de los pararrayos de carburo de silicio como la alta tensión de descarga de frente empinado causada por el retardo de descarga y la gran dispersión de la tensión de descarga de onda de maniobra, aumentando así enormemente los márgenes de protección bajo ondas de frente empinado y de maniobra. En términos de coordinación de aislamiento, los márgenes de protección bajo ondas de frente empinado, tipo rayo y de maniobra pueden hacerse casi idénticos, proporcionando una protección fiable a los equipos de potencia. Los pararrayos de óxido metálico también pueden absorber sobretensiones tipo rayo, sobretensiones de maniobra y sobretensiones temporales a frecuencia industrial.
El pararrayos de óxido metálico con envolvente polimérica se forma por moldeo de una pieza de caucho de silicona, con buen sellado y rendimiento antiexplosión, resistencia a la contaminación sin limpieza, reducción del contorneo húmedo en tiempo de niebla, resistencia a la erosión eléctrica y al envejecimiento, tamaño pequeño, peso ligero y resistencia al impacto; es fácil de instalar y mantener, y es el sustituto de los pararrayos con envolvente de porcelana. Este modelo es de construcción con envolvente de porcelana y se utiliza para la protección contra sobretensiones de sistemas de distribución.
Serie de productos de pararrayos de óxido metálico
Designación de tipo completa
Descripción general del producto
El pararrayos de óxido metálico con envolvente polimérica HY5WS-5/15 tiene una tensión nominal de 5kV y una tensión residual de impulso tipo rayo de 15kV, y se utiliza para la protección contra sobretensiones de sistemas de distribución de 3kV; limita las sobretensiones tipo rayo y de maniobra y protege transformadores de distribución y aparamenta para un funcionamiento seguro. Para los parámetros técnicos detallados del pararrayos de óxido metálico HY5WS-5/15, consulte los datos técnicos de esta serie indicados en la tabla siguiente.
Parámetros técnicos de los modelos relacionados de esta serie (0,22kV-10kV)
('| Clase de tensión | Lugar de uso | Tensión nominal del sistema(kV)r.m.s. | Tipo de pararrayos según norma nacional | Tensión nominal del pararrayos(kV)r.m.s. | Pararrayos sin explosores | Pararrayos con explosor | Tensión residual(kV)Cresta (no más de) | 2000 | 4/10 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tensión de operación continua del pararrayos(kV)r.m.s. | Tensión de referencia DC 1 mA(kV)no menos de | 0.75Fuga máxima a veces la tensión de referencia DC(uA) | Tensión de descarga a frecuencia industrial(kV)r.m.s. no menos de | 1.2-50Tensión de descarga de impulso(kV)Cresta no más de | Corriente conductora máxima(uA) | 8/20Bajo corriente de impulso tipo rayo | 30/36Bajo corriente de impulso de maniobra | 1/4Bajo corriente de impulso de frente empinado | usCapacidad de soportar corriente de onda rectangular(A) | Capacidad de soporte de alta corriente(kA) | |||||
| Baja tensión | Distribución / tipo motor | 0.22 | HY1.5W-0.28/1.3 | 0.28 | 0.24 | 0.6 | 50 | - | - | - | 1.3 | 、 | 、 | 0 | 25 |
| 0.38 | HY1.5W-0.5/2.6 | 0.5 | 0.42 | 1.2 | 50 | . | . | - | 2.6 | 、 | . | - | 25 | ||
| 0.66* | HY2.5WD-1.3/3.6 | 1.3 | 0.95 | 1.8 | 50 | - | - | - | 3.6 | - | - | - | 40 | ||
| 1.14* | HY2.5WD-2.6/7.2 | 2.6 | 1.9 | 3.6 | 50 | - | - | - | 7.2 | - | - | - | 40 | ||
| 3kV10kV6kV | Tipo distribución | 3 | HY5WS-3.8/15 | 3.8 | 2.0 | 7.5 | 50 | - | - | - | 15.0 | 12.8 | 17.3 | 17.3 | 40 |
| 3 | HY5WS-5/15 | 5 | 4.0 | 7.5 | 50 | - | - | - | 15.0 | 12.8 | 17.3 | 17.3 | 40 | ||
| 3 | HY5CS-3.8/13.5 | 3.8 | - | - | - | 9.0 | 13.5 | 20 | 13.5 | 11.4 | 15.0 | 15.0 | 40 | ||
| Tipo subestación | 3 | HY5WZ-3.5/13.5 | 3.8 | 2.0 | 7.2 | 50 | - | - | - | 13.5 | 11.5 | 15.5 | 15.5 | 65 | |
| 3 | HY5WZ-5/12.0 | 5 | 4.0 | 7.2 | 50 | - | - | - | 13.5 | 11.5 | 15.5 | 15.5 | 65 | ||
| 3 | HY5CZ-3.8/12.0 | 3.8 | - | - | - | 8.0 | 12.0 | 20 | 12.0 | 10.2 | 13.5 | 13.5 | 65 | ||
| Tipo condensador | 3 | HY5WR-3.8/13.5 | 3.8 | 2.0 | 7.2 | 50 | - | - | - | 13.5 | 10.5 | - | - | 65 | |
| 3 | HY5WR-5/13.5 | 5 | 4.0 | 7.2 | 50 | - | - | - | 13.5 | 10.5 | - | - | 65 | ||
| 3 | HY5CR-3.8/12.0 | 3.8 | - | - | - | 8.0 | 12.0 | 20 | 12.0 | 9.6 | - | - | 65 | ||
| Tipo generador | 3.15* | HY5WD-3.8/9.5 | 3.8 | 2.0 | 5.7 | 50 | - | - | - | 9.5 | 7.6 | 10.7 | 10.7 | 65 | |
| 3.15* | HY5WD-4/9.5 | 4 | 3.15 | 5.7 | 50 | - | - | - | 9.5 | 7.6 | 10.7 | 10.7 | 65 | ||
| 3.15* | HY5CD-3.8/8.6 | 3.8 | - | - | - | 7.5 | 8.6 | 20 | 8.6 | 6.9 | 9.8 | 9.8 | 65 | ||
| Tipo motor | 3.15* | HY2.5WD-3.8/9.5 | 3.8 | 2.0 | 5.7 | 50 | - | - | - | 9.5 | 7.6 | 10.7 | 10.7 | 65 | |
| 3.15* | HY2.5WD-4/9.5 | 4 | 3.15 | 5.7 | 50 | - | - | - | 9.5 | 7.6 | 10.7 | 10.7 | 65 | ||
| 3.15* | HY2.5CD-3.8/8.6 | 3.8 | - | - | - | 7.5 | 8.6 | 20 | 8.6 | 6.9 | 9.8 | 9.8 | 65 | ||
| Tipo punto neutro | 3.15* | HY1.5W-2.4/6 | 2.4 | 1.9 | 3.4 | 50 | - | - | - | 6.0 | 5.0 | - | - | 65 | |
| Distribución / tipo subestación | 6 | HY5WS-7.6/30 | 7.6 | 4.0 | 15.0 | 50 | - | - | - | 30.0 | 25.6 | 34.6 | 34.6 | 40 | |
| 6 | HY5WS-10/30 | 10 | 8.0 | 15.0 | 50 | - | - | - | 30.0 | 25.6 | 34.6 | 34.6 | 40 | ||
| 6 | HY5CS-7.6/27 | 7.6 | - | - | - | 16.0 | 27.0 | 20 | 27.0 | 22.5 | 30.0 | 30.0 | 40 | ||
| 6 | HY5WZ-7.6/27 | 7.6 | 4.0 | 14.4 | 50 | - | - | - | 27.0 | 23.0 | 31.0 | 31.0 | 65 | ||
| 6 | HY5WZ-10/27 | 10 | 8.0 | 14.4 | 50 | - | - | - | 27.0 | 23.0 | 31.0 | 31.0 | 65 | ||
| 6 | HY5CZ-7.6/24 | 7.6 | - | - | - | 16.0 | 24.0 | 20 | 24.0 | 20.4 | 27.0 | 27.0 | 65 | ||
| Condensador / tipo generador | 6 | HY5WR-7.6/27 | 7.6 | 4.0 | 14.4 | 50 | - | - | - | 27.0 | 21.0 | - | - | 65 | |
| 6 | HY5WR-10/27 | 10 | 8.0 | 14.4 | 50 | - | - | - | 27.0 | 21.0 | - | - | 65 | ||
| 6 | HY5CR-7.6/24 | 7.6 | - | - | - | 16.0 | 24.0 | 20 | 24.0 | 19.5 | - | - | 65 | ||
| 6.3* | HY5WD-7.6/18.7 | 7.6 | 4.0 | 11.2 | 50 | - | - | - | 18.7 | 15.0 | 21.0 | 21.0 | 65 | ||
| 6.3* | HY5WD-8/18.7 | 8 | 6.3 | 11.2 | 50 | - | - | - | 18.7 | 15.0 | 21.0 | 21.0 | 65 | ||
| 6.3* | HY5CD-7.6/17 | 7.6 | - | - | - | 15.0 | 17.0 | 20 | 17.0 | 13.8 | 19.6 | 19.6 | 65 | ||
| Motor / tipo punto neutro | 6.3* | HY2.5WD-7.6/18.7 | 7.6 | 4.0 | 11.2 | 50 | - | - | - | 18.7 | 15.0 | 21.0 | 21.0 | 65 | |
| 6.3* | HY2.5WD-8/18.7 | 8 | 6.3 | 11.2 | 50 | - | - | - | 18.7 | 15.0 | 21.0 | 21.0 | 65 | ||
| 6.3* | HY2.5CD-7.6/17 | 7.6 | - | - | - | 15.0 | 17.0 | - | 17.0 | 13.8 | 19.6 | 19.6 | 65 | ||
| 6.3* | HY1.5W-4.8/12 | 4.8 | 3.8 | 6.8 | 50 | - | - | - | 12.0 | 10.0 | - | - | 65 | ||
| Tipo distribución | 10 | HY5WS-12.7/50 | 12.7 | 6.6 | 25 | 50 | - | - | - | 50 | 42.5 | 57.5 | 57.5 | 40 | |
| 10 | HY5WS-17/50 | 17 | 13.6 | 25 | 50 | 26.0 | 45 | 20 | 50 | 42.5 | 57.5 | 57.5 | 40 | ||
| 10 | HY5CS-12.7/45 | 12.7 | - | - | - | - | - | - | 45 | 38.4 | 51.0 | 51.0 | 40 | ||
| Tipo subestación | 10 | HY5WZ-12.7/45 | 12.7 | 6.6 | 24 | 50 | - | - | - | 45 | 38.3 | 51.8 | 51.8 | 65 | |
| 10 | HY5WZ-17/45 | 17 | 13.6 | 24 | 50 | - | - | - | 45 | 38.3 | 51.8 | 51.8 | 65 | ||
| 10 | HY5CS-12.7/41 | 12.7 | - | - | - | 26.0 | 41 | 20 | 41 | 35.0 | 46.0 | 46.0 | 65 | ||
| - | 10 | HY5WR-12.7/46 | 12.7 | 6.6 | 24 | 50 | - | - | - | 46 | 35.0 | - | - | 65 | |
| Condensador / tipo generador | 10 | HY5WR-17/46 | 17 | 13.6 | 24 | 50 | - | - | - | 46 | 35.0 | - | - | 65 | |
| 10 | HY5CR-12.7/41 | 12.7 | - | - | - | 26.0 | 41 | 20 | 41 | 33.0 | - | - | 65 | ||
| 10.5* | HY5WD-12.7/31 | 12.7 | 6.6 | 18.6 | 50 | - | - | - | 31 | 25 | 34.7 | 34.7 | 65 | ||
| 10.5* | HY5WD-13.5/31 | 13.5 | 10.5 | 18.6 | 50 | - | - | - | 31 | 25 | 34.7 | 34.7 | 65 | ||
| 10.5* | HY5CD-12.7/28 | 12.7 | - | - | - | 25.0 | 25.0 | 20 | 28 | 22.5 | 32.0 | 32.0 | 65 | ||
| 13.8* | HY5WD-17.5/40 | 17.5 | 13.6 | 24.4 | 50 | - | - | - | 40.0 | 32.0 | 44.8 | 44.8 | 65 | ||
| 15.75* | HY5WD-20/45 | 20.0 | 15.75 | 28.0 | 50 | - | - | - | 45.0 | 36.0 | 50.4 | 50.4 | 65 | ||
| 18.0* | HY5WD-23/51 | 23.0 | 18.0 | 31.9 | 50 | - | - | - | 51.0 | 40.8 | 57.2 | 57.2 | 65 | ||
| 20.0* | HY5WD-25/56.2 | 25.0 | 20.0 | 35.4 | 50 | - | - | - | 56.2 | 45.0 | 62.9 | 62.9 | 65 | ||
| Tipo motor | 10.5* | HY2.5WD-12.7/31 | 12.7 | 6.6 | 18.6 | 50 | - | - | - | 31 | 25 | 34.7 | 34.7 | 65 | |
| 10.5* | HY2.5WD-13.5/31 | 13.5 | 10.5 | 18.6 | 50 | - | - | - | 31 | 25 | 34.7 | 34.7 | 65 | ||
| 10.5* | HY2.5CD-12.7/28 | 12.7 | - | - | - | 25.0 | 28.0 | 20 | 28 | 22.5 | 32.0 | 32.0 | 65 |

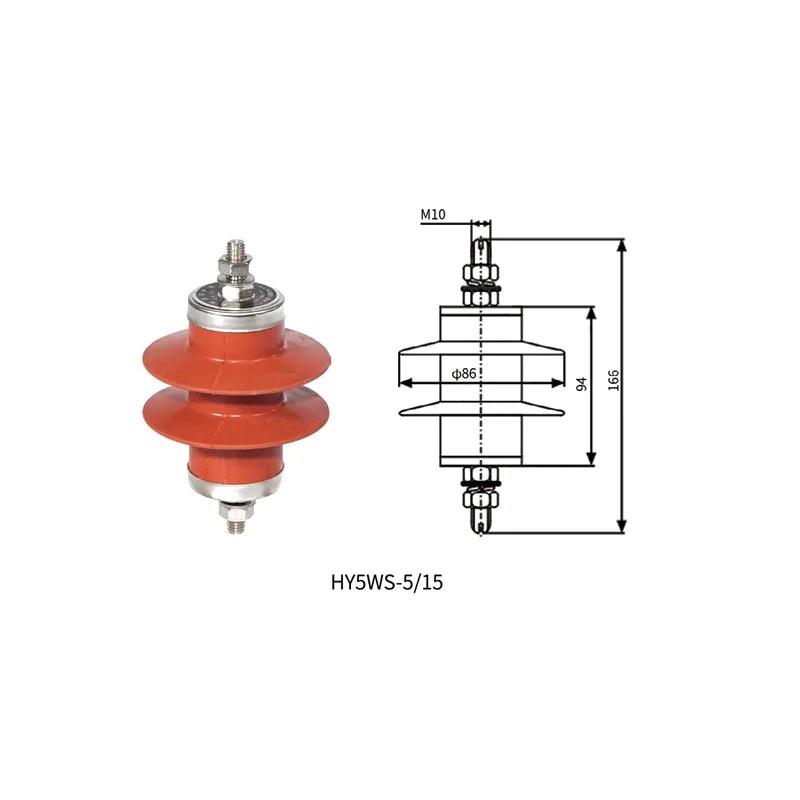

Dimensiones generales
Condiciones de servicio
- Temperatura ambiente: no superior a +40 ℃ y no inferior a -40 ℃;
- Altitud no superior a 2000 m;
- Frecuencia nominal: 50 Hz o 60 Hz;
- La tensión aplicada continuamente al pararrayos no debe superar su tensión de operación continua;
- Velocidad máxima del viento: 35 m/s;
- Intensidad sísmica: no superior a grado 7.
