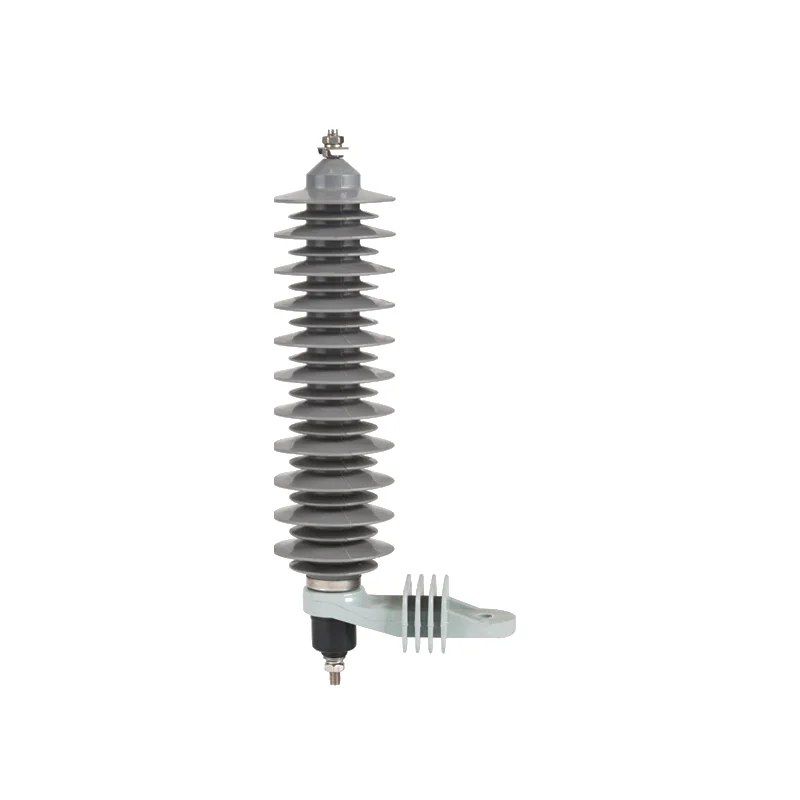

Pararrayos de óxido metálico HY5W-36L de 36kV
Información general sobre pararrayos (aplicable a todos los modelos de esta serie)
El elemento central de un pararrayos de óxido metálico (MOA) es el varistor de óxido metálico (MOV), que tiene características V-I no lineales: sin retardo a la tensión de frente empinado, baja tensión residual de maniobra y sin dispersión de descarga, de modo que los márgenes de protección contra ondas tipo rayo, ondas de maniobra y ondas de frente empinado son casi idénticos, y puede absorber sobretensiones tipo rayo, sobretensiones de maniobra y sobretensiones temporales a frecuencia industrial.
Esta serie con envolvente polimérica se forma por moldeo de una pieza de caucho de silicona, con buen sellado, alto rendimiento antiexplosión, resistencia a la contaminación sin limpieza, resistencia a la erosión eléctrica y al envejecimiento, tamaño pequeño y peso ligero, y es fácil de instalar y mantener.
Normas de fabricación: GB11032-2000 (eqv IEC 60099-4:1991) Pararrayos de óxido metálico sin explosores para sistemas de CA; JB/T 8952-2005 Pararrayos de óxido metálico sin explosores con envolvente polimérica para sistemas de CA.
Curva característica V-I
Designación de tipo completa
Descripción general del producto
El pararrayos de óxido metálico con envolvente polimérica HY5W-36L está diseñado para sistemas de alta tensión de 36kV y redes regionales, con varistores de óxido metálico (MOV) como elemento central. Presenta una respuesta rápida de frente empinado, buenas características V-I no lineales y alta capacidad de transporte de corriente, limitando eficazmente la amplitud de la sobretensión y protegiendo redes regionales, subestaciones de alta tensión, líneas y barras colectoras contra sobretensiones de impulso tipo rayo y de maniobra. El producto ha superado los ensayos de tipo del centro nacional de supervisión y ensayo de calidad de aisladores y pararrayos, y sus parámetros cumplen la norma internacional IEC 60099-4.
Designación de tipo
Los códigos del modelo HY5W-36L significan: HY = pararrayos de óxido metálico con envolvente polimérica; 5 = corriente de descarga nominal 5 kA; W = sin explosores; 36 = tensión nominal del pararrayos, 36kV; L = con seccionador. El pararrayos de óxido metálico con envolvente polimérica HY5W-36L tiene una tensión nominal de 36kV, una tensión de operación continua de no menos de 29.0kV y una tensión residual de impulso tipo rayo de 8/20 μs de no más de 108kV, cumpliendo los requisitos de protección contra sobretensiones de sistemas de distribución del nivel de tensión correspondiente.
Parámetros técnicos típicos
| Modelo | HY5W-36L |
|---|---|
| Corriente nominal (kA) | 5 |
| Tensión nominal (kV) | 36 |
| Tensión de operación continua (kV≥) | 29.0 |
| Tensión residual de impulso de frente empinado 1/4μs (kV≤) | 114.0 |
| Tensión residual de impulso tipo rayo 8/20μs (kV≤) | 108 |
| Tensión residual de impulso de maniobra 30/60μs (kV≤) | 92.4 |
| Capacidad de soportar corriente de onda rectangular 2000μs (A) | 100 |
| Capacidad de soporte de alta corriente 4/10μs (kA) | 65 |
Diagrama de instalación del seccionador
Característica tiempo-corriente del seccionador (este modelo incluye seccionador)
| Corriente (A) | 800 | 200 | 20 | 5 | 0.5 | 0.05 |
|---|---|---|---|---|---|---|
| Tiempo de operación (s) | 0.01-0.02 | 0.02-0.05 | 0.1-0.2 | 0.5~1.0 | 20-50 | 200-500 |
La letra L después de la designación de modelo indica que se incluye un seccionador: cuando se produce una corriente anormal en el pararrayos, el seccionador opera automáticamente según la tabla anterior, retirando el pararrayos dañado del sistema y permitiendo al personal de mantenimiento sustituirlo a tiempo.
Condiciones de servicio
- Temperatura ambiente: no superior a +40 ℃ y no inferior a -40 ℃;
- Altitud no superior a 2000 m;
- Frecuencia nominal: 50 Hz o 60 Hz;
- La tensión aplicada continuamente al pararrayos no debe superar su tensión de operación continua;
- Velocidad máxima del viento: 35 m/s;
- Intensidad sísmica: no superior a grado 7.
