نظرة عامة على المنتج

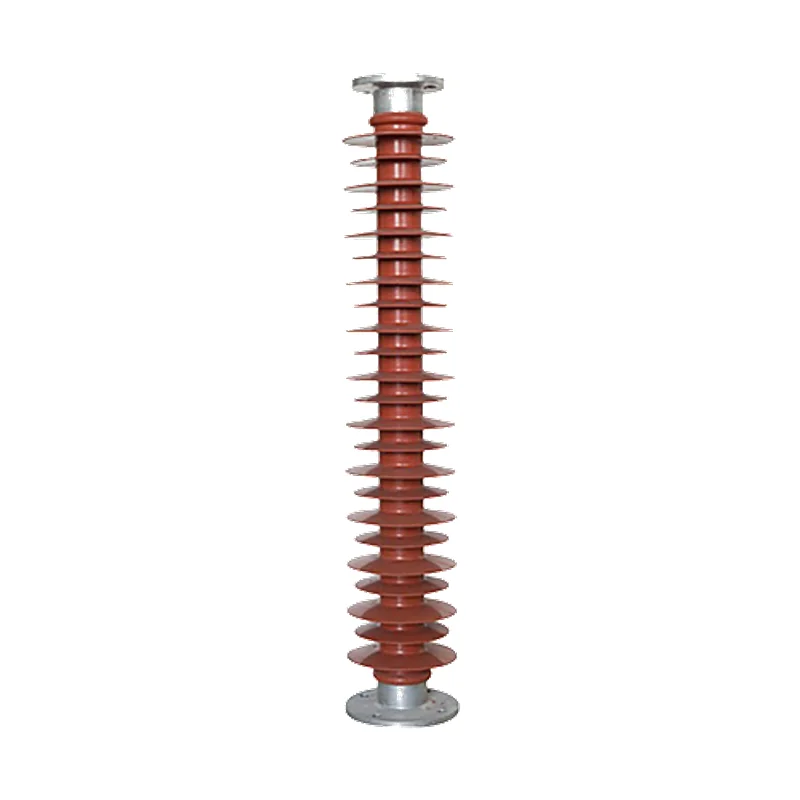

العازل العمودي المركب FZSW-66/8 له جهد مقنن 66 kV وحمل ميكانيكي مقنن 8 kN، ويستخدم كدعامة قضيب توصيل أو دعامة وصلة في منشآت المحطات الفرعية.
المنتج مخصص لمنشآت المحطات الفرعية. يوفر كراهية ممتازة للماء، ومقاومة للتقادم، ومقاومة للتتبع، ومقاومة للتآكل، بالإضافة إلى قوة شد وثني عالية جداً. يتميز بقوة ميكانيكية عالية، وأداء جيد ضد الصدمات والاهتزاز والكسر الهش، وخفيف الوزن وسهل التركيب. أبعاد التركيب العلوية والسفلية مطابقة لتلك الخاصة بعوازل الجهد الوتدية الخزفية المقابلة، لذا يمكن استخدام النوعين بالتبادل. يلبي المنتج أحمال الثني من 4-10 kN. كدعامة قضيب توصيل للمحطات الفرعية 66 kV، يقلل العازل العمودي المركب FZSW-66/8 أعمال التنظيف والصيانة.
تعيين النوع
في تعيين النوع، يرمز F إلى العزل المركب، و Z إلى البناء العمودي، و S إلى القضيب الصلب، و W إلى النوع المضاد للتلوث. الرقم 66 قبل الشرطة المائلة يشير إلى الجهد المقنن 66 kV والرقم 8 بعد الشرطة المائلة إلى الحمل الميكانيكي المقنن 8 kN. هذا الطراز له حد أدنى لمسافة الزحف الاسمية 1930 mm، وارتفاع هيكلي 770 mm وحمل التواء مقنن 1.5 kN·m؛ مع قطر جرس كبير ومسافة زحف طويلة وأداء تلوث وصواعق بارز، مناسب لدعامات قضبان التوصيل والوصلات في المحطات الفرعية 66 kV. مع مسافة زحف 1930 mm وقطر جرس 160/130 mm، يوفر العازل العمودي المركب FZSW-66/8 أداءً جيداً ضد التلوث ونبضات الصواعق.
المعاملات الفنية الرئيسية
يتوافق الأداء مع GB/T20142-2006 و IEC 61952.
| الطراز | الجهد المقنن (kV) | الحمل الميكانيكي المقنن (kN) | حمل الالتواء المقنن (kN·m) | الارتفاع الهيكلي (mm) | الحد الأدنى لمسافة القوس (mm) | الحد الأدنى لمسافة الزحف الاسمية (mm) | قطر الجرس (mm) | جهد التحمل بنبضة الصواعق، الذروة (kV) | جهد التحمل الرطب بتردد الطاقة لمدة دقيقة، القيمة الفعالة (kV) | أبعاد تركيب التجهيزة العلوية | أبعاد تركيب التجهيزة السفلية |
|---|---|---|---|---|---|---|---|---|---|---|---|
| FZSW-10/5 | 10 | 5 | 0.6 | 215 | 125 | 290 | 100/90 | 75 | 42 | 4-M12-Φ76 | 4-M12-Φ76 |
| FZSW-15/5 | 15 | 5 | 0.6 | 245 | 170 | 600 | 138/118 | 105 | 45 | 4-M12-Φ76 | 4-M12-Φ76 |
| FZSW-20/8 | 20 | 8 | 1.2 | 400 | 300 | 920 | 122/92 | 125 | 50 | 4-Φ14-Φ140 | 4-Φ14-Φ140 |
| FZS-20/8 | 20 | 8 | 1.2 | 420 | 320 | 700 | 138 | 125 | 50 | 4-Φ14-Φ140 | 4-Φ14-Φ140 |
| FZSW-35/6 | 35 | 6 | 2 | 460 | 360 | 900 | 148/118 | 185 | 95 | 4-Φ14-Φ140 | 4-Φ14-Φ140 |
| FZSW-66/8 | 66 | 8 | 1.5 | 770 | 650 | 1930 | 160/130 | 325 | 140 | 4-Φ14-Φ140 | 4-Φ14-Φ140 |
| FZSW-66/12 | 66 | 12 | 2 | 760 | 630 | 1940 | 215/185 | 325 | 140 | 4-Φ14-Φ140 | 4-Φ14-Φ140 |
| FZSW-110/6 | 110 | 6 | 1.5 | 1150 | 1050 | 2950 | 160/130 | 325 | 200 | 4-Φ14-Φ140 | 4-Φ14-Φ140 |
| FZSW-110/10 | 110 | 10 | 4 | 1220 | 1060 | 3260 | 215/185 | 450 | 200 | 4-Φ14-Φ140 | 4-Φ18-Φ180 |
| FZSW-220/10 | 220 | 10 | 4 | 2250 | 2050 | 6520 | 215/185 | 950 | 395 | 4-Φ14-Φ140 | 4-Φ18-Φ225 |
ملاحظات: 1. الحد الأدنى لمسافة الزحف الاسمية يختلف قليلاً مع ارتفاع المنتج. 2. يمكن اختيار ارتفاع المنتج وأبعاد التجهيزات العلوية/السفلية من الجدول أو توفيرها عند الطلب؛ منتجات 220 kV يمكن أن تكون وحدة واحدة أو تجميعاً من وحدتين. 3. حالياً، العوازل العمودية المركبة بالقضيب 110 kV-220 kV مناسبة فقط لدعامات قضبان التوصيل أو الوصلات؛ الاستخدام كدعامات مفاتيح الفصل يخضع لاستشارة فنية.
