JS-8 عداد التفريغ لمانعة الصواعق
يُستخدم JS-8 عداد التفريغ لمانعة الصواعق لتسجيل عدد عمليات (تفريغات) مانعة الصواعق تحت الجهد الزائد؛ ويُركب على التوالي مع مانعة الصواعق في دائرة التأريض. تُستخدم آلية عد كهرومغناطيسية بالداخل؛ عندما تفرغ مانعة الصواعق التيار، يُدفع العداد للتراكم. إنه مناسب لمانعات الصواعق 35 kV وأعلى المستخدمة في المحطات والخطوط، ويمكن أيضًا استخدامه مع منتجات الحماية من الجهد الزائد المدمجة ثلاثية الأطوار.
يتميز المنتج بهيكل بسيط وتشغيل موثوق وقراءة مباشرة؛ إنه عنصر مراقبة مهم للحكم على ما إذا كانت مانعة الصواعق قد عملت ولتقييم تكرار الجهود الزائدة في الشبكة. يُركب عند طرف التأريض أسفل مانعة الصواعق لسهولة القراءة أثناء دورية التفتيش.
المعايير الفنية النموذجية
| النموذج | وصف المنتج | فئة جهد النظام | تيار التفريغ الاسمي (kA) | نطاق تيار التشغيل (A) | الجهد المتبقي عند التيار الاسمي (kV) | 2usقدرة تحمل التيار الموجي المستطيل (A) | 4/10 قدرة التحمل للتيار العالي (kA) |
|---|---|---|---|---|---|---|---|
| JS-8 | عداد التفريغ لمانعة الصواعق | 3~66kV | 5 | 50-5000 | 1 | 400 | 65 |

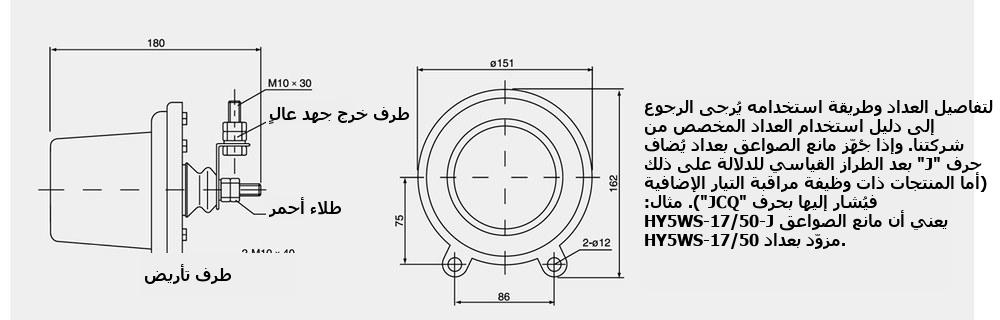

أبعاد المخطط الخارجي القياسية
تعليمات التشغيل
1. يجب تركيب العداد على التوالي مع مانعة الصواعق المطابقة عند طرف التأريض الخاص بها، ويجب أن تتوافق مقاومة التأريض مع متطلبات DL/T 621.
2. للحصول على وصف تفصيلي واستخدام العداد، يرجى الرجوع إلى دليل تعليمات العداد المخصص لدينا.
3. إذا كانت مانعة الصواعق مجهزة بهذا العداد، يُضاف الحرف "J" بعد تعيين النموذج القياسي. على سبيل المثال، HY5WS-17/50-J يشير إلى أنه تمت إضافة عداد إلى مانعة الصواعق HY5WS-17/50.
4. للتركيب الخارجي يُوصى بغطاء واقٍ لتجنب التعرض الطويل لأشعة الشمس والمطر الذي يؤثر على العمر الميكانيكي. عند التركيب والاستخدام كما هو موضح أعلاه، يمكن لـ JS-8 عداد التفريغ لمانعة الصواعق تسجيل عدد عمليات مانعة الصواعق بدقة على مدى فترة طويلة.
