نظرة عامة
مانعة الصواعق القابلة للإزالة هي مانعة صواعق أكسيد زنك من نوع التوزيع تم تعديلها وتركيبها ببراعة على هيكل السقوط لمصهر ساقط، بحيث يمكن اختبار المانعة وصيانتها واستبدالها بسهولة باستخدام ذراع تشغيل عازلة دون انقطاع التزويد. وهذا لا يحافظ فقط على الخط في الخدمة بل يقلل أيضًا بشكل كبير من عبء عمل أفراد الصيانة ووقتهم، وهو مناسب بشكل خاص للأماكن التي لا يُرغب فيها في انقطاع التزويد، مثل البريد والاتصالات والمطارات والمحطات والمستشفيات والمناطق التجارية المزدحمة. الأداء الآخر للمنتج هو نفس أداء مانعات الصواعق من نوع التوزيع. تضيف مانعة الصواعق الساقطة من الجيل الثاني مفتاح فصل: عند حدوث خلل في مانعة الصواعق، يتسبب تيار قصر الدائرة بتردد القدرة في تشغيل مفتاح الفصل، ويتم تحرير طرف التأريض لمفتاح الفصل تلقائيًا ويسقط عنصر مانعة الصواعق ويُخرج من الخدمة، مما يمنع توسع الحادث بشكل أكبر ويمكن أفراد الصيانة من العثور عليه واستبداله في الوقت المناسب؛ مبدأ السقوط مشابه لمبدأ سقوط أنبوب المصهر عند انصهار عنصر المصهر. HY5WS-17/50DL-TB مانعة الصواعق القابلة للإزالة هي منتج نموذجي لممانعة الصواعق الساقطة من الجيل الثاني، تدمج مانعة صواعق أكسيد الزنك مع هيكل السقوط.
تعتمد شركتنا آلية السقوط RW12 الحالية، والتي توفر تلامسًا موثوقًا وفتحًا وإغلاقًا مرنين، وتستخدم تركيبات متقدمة مثل غطاء من الفولاذ المقاوم للصدأ على العمود المركب، مما يوفر مزايا مقاومة التلوث والتشغيل السريع ونطاق تيار واسع والقدرة على تحمل نبضة التيار المحددة وواجب التشغيل. يلبي أداء المنتج المعايير الوطنية GB11032-2000 (eqv IEC 60099-4:1991) مانعات صواعق أكسيد معدني بدون فجوات لأنظمة AC، و JB/T8952-2005 مانعات صواعق أكسيد معدني بأغلفة بوليمرية بدون فجوات لأنظمة AC، و GB311.1-1997 التنسيق العازل لمعدات النقل والتحويل عالية الجهد. HY5WS-17/50DL-TB مانعة الصواعق القابلة للإزالة هي منتج قابل للإزالة من نوع التوزيع مصمم ومصنع وفقًا للمعايير الوطنية المذكورة أعلاه.

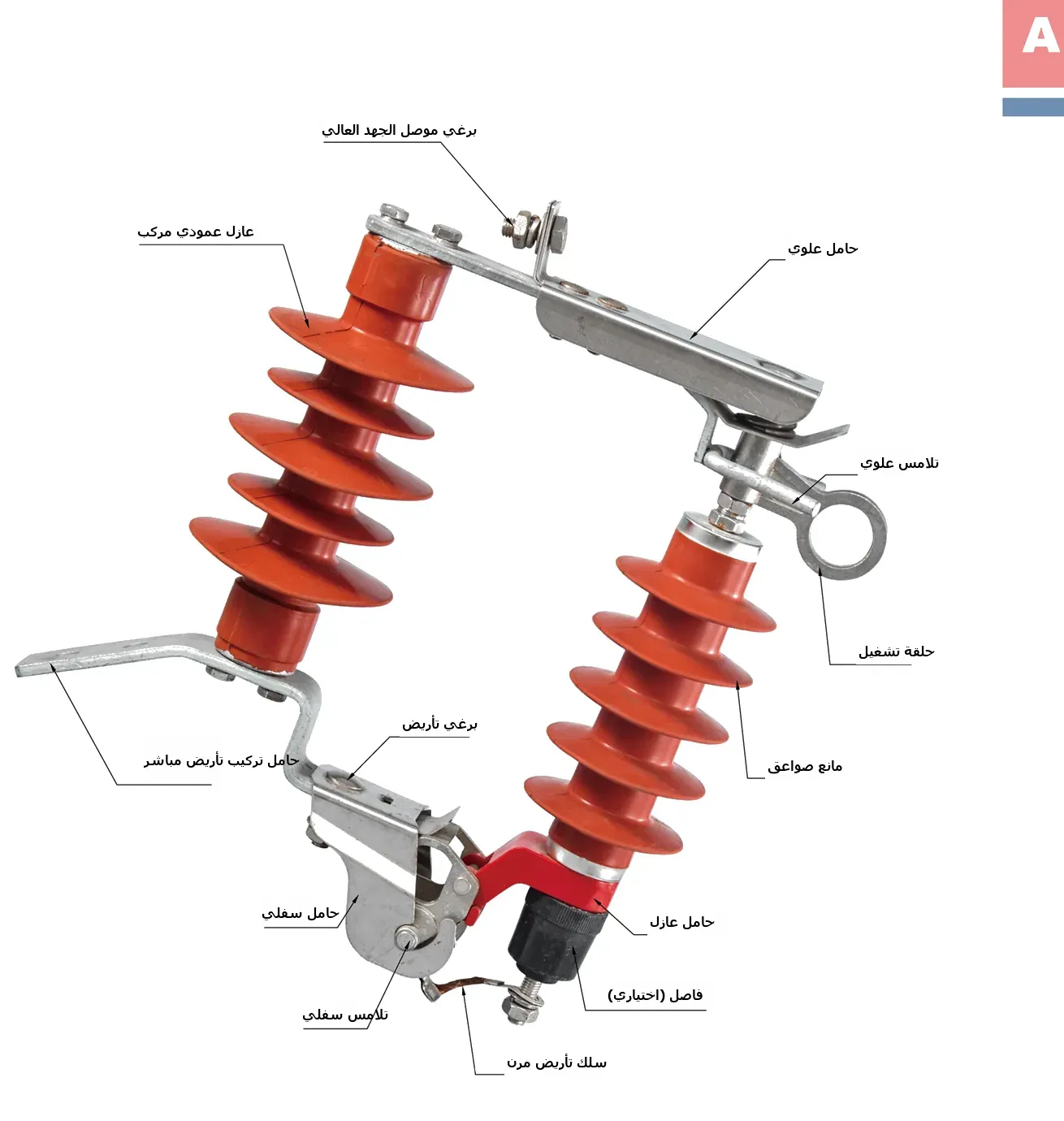

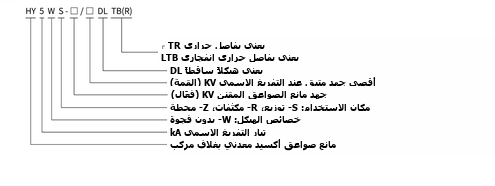

تعيين النوع
- TR تشير إلى مفتاح فصل من نوع المصهر الحراري
- TB تشير إلى مفتاح فصل من نوع الانفجار الحراري
- DL تشير إلى هيكل السقوط
- أقصى جهد متبقٍ عند تيار التفريغ الاسمي، kV (الذروة)
- الجهد المقنن لمانعة الصواعق، kV (قيمة الجذر المتوسط)
- مكان الاستخدام: S - التوزيع، R - المكثف، Z - المحطة
- الخصائص الهيكلية: W - بدون فجوة
- تيار التفريغ الاسمي، kA
- مانعة صواعق أكسيد معدني بغلاف بوليمري
مانعة الصواعق القابلة للإزالة
الميزات
1. يمكن تركيب وإزالة وحدة مانعة الصواعق في أي وقت دون قطع الطاقة، وهي مناسبة بشكل خاص للأماكن التي لا يُرغب فيها في انقطاع التزويد.
2. مجهزة بمفتاح فصل، تسقط وحدة مانعة الصواعق تلقائيًا عند حدوث عطل وتُخرج من الخدمة، مما يحافظ على الخط في التشغيل الطبيعي.
3. تشكل الوحدة الساقطة عند العطل إشارة واضحة يسهل العثور عليها، مما يسمح بالصيانة والاستبدال في الوقت المناسب.
4. مانعة الصواعق لها غلاف بوليمري وتستخدم آلية السقوط عمودًا مركبًا، مما يوفر كراهية جيدة للماء ومقاومة قوية للتلوث.
ظروف الخدمة
1. درجة الحرارة المحيطة: -40 ℃ إلى +40 ℃؛
2. الارتفاع لا يزيد عن 3000 م؛
3. تردد القدرة: 48 Hz إلى 62 Hz؛
4. أقصى سرعة رياح لا تتجاوز 35 m/s؛
5. المناطق ذات الشدة الزلزالية من الدرجة 7 وأقل.
المعايير الكهربائية
| نوع مانعة الصواعق | جهد النظام المقنن، kV(قيمة الجذر المتوسط) | الجهد المقنن لمانعة الصواعق | جهد التشغيل المستمر | جهد مرجعي DC ≥ μA | تيار تسرب 0.75U 1mA | الجهد المتبقي تحت تيار صدمة الصواعق | الجهد المتبقي تحت تيار صدمة التبديل | قدرة تحمل التيار الموجي المستطيل (2ms) | التحمل للنبضة عالية التيار | مكان الاستخدام |
|---|---|---|---|---|---|---|---|---|---|---|
| HY5WS-10/30DL | 6 | 10 | 8.0 | 15.0 | 30 | 30 | 25.6 | 150 | 40 | التوزيع |
| HY5WS-10/30DL-TR | ||||||||||
| HY5WS-10/30DL-TB | ||||||||||
| HY5WS-17/50DL | 10 | 17 | 13.6 | 25.0 | 30 | 50 | 42.5 | 150 | 40 | |
| HY5WS-17/50DL-TR | ||||||||||
| HY5WS-17/50DL-TB |
ملاحظة: معايير مانعة الصواعق هي نفس معايير مانعات الصواعق التقليدية؛ ما سبق هو نوع التوزيع، ويمكن استبداله بنوع المكثف والأنواع الأخرى.
التركيب وتعليمات التشغيل
1. يجب تركيب هذا المنتج على خطوط نظام ومعدات يتوافق جهدها المقنن مع الجهد المقنن لمانعة الصواعق.
2. قبل التركيب والاستخدام، تحقق من إحكام الربط بين عنصر مانعة الصواعق وآلية السقوط لضمان تلامس جيد وتركيب وإزالة مرنين.
3. طريقة الضبط: أدر التلامس النحاسي (مع حلقة السحب) على مانعة الصواعق بحيث تكون قوة سحب الفتح ضمن 6-10 kg، واحتفظ بجانب حلقة السحب للتلامس النحاسي متجهًا للخارج، ثم اربط الصامولة السفلية بحيث لا تدور حلقة السحب بسهولة.
4. أثناء التركيب، يجب أن تشكل مانعة الصواعق زاوية 15-30 درجة مع العمودي، ويجب ألا تقل مسافة الخلوص عن 200 mm؛
HY5WS-17/50DL-TB بعد التركيب كما هو موضح أعلاه، يمكن اختبار مانعة الصواعق القابلة للإزالة وصيانتها واستبدالها دون انقطاع التزويد.
