نظرة عامة
مفاتيح الحمل الفراغية الداخلية عالية الجهد بالتيار المتردد FZN25-12 وFZ(R)N25-12D، إلى جانب جهاز الجمع بين مفتاح الحمل والمصهر الفراغي الداخلي عالي الجهد بالتيار المتردد FZRN25-12D/T200-31.5، هي أجهزة تحكم وحماية لأنظمة التوزيع ثلاثية الأطوار بالتيار المتردد 50 Hz، 12 kV. المنتجات خالية من الزيت وغير سامة وخالية من مخاطر الحريق والانفجار، وتُستخدم على نطاق واسع في المؤسسات الصناعية والتعدينية وكذلك محطات التوزيع الحضرية. يوفر جهاز الجمع حماية أكثر موثوقية للمحولات والمعدات الكهربائية الأخرى مقارنة بقاطع الدائرة، وهو مناسب بشكل خاص لوحدات الحلقة الرئيسية ووحدات الإمداد الشعاعي المزدوج والمحطات الفرعية الجاهزة. مفتاح الحمل الفراغي الداخلي عالي الجهد بالتيار المتردد FZN25-12D/T630-20 (المشار إليه فيما يلي بالمفتاح) هو جهاز داخلي ثلاثي الأطوار بالتيار المتردد 50 Hz بجهد مقنن 12 kV، مناسب للاستخدام في المحطات الفرعية للتوزيع في المؤسسات الصناعية والتعدينية والمحطات الفرعية، ويعمل كحماية وتحكم للتركيبات الكهربائية، لتبديل تيار الحمل وتيار الحلقة المغلقة والمحولات بدون حمل وتيار شحن الكابلات. وهو مزود بمفتاح تأريض قادر على توصيل تيار قصر الدائرة. يمكن أن تكون آلية التشغيل يدوية أو كهربائية، مما يسهل متطلبات التحكم عن بعد الثلاثي (القياس عن بعد، والإشارة عن بعد، والتحكم عن بعد) لنظام الطاقة. جهاز الجمع بين مفتاح الحمل والمصهر الفراغي الداخلي عالي الجهد بالتيار المتردد FZRN25-12D/T200-31.5 (المشار إليه فيما يلي بجهاز الجمع) هو جهاز داخلي ثلاثي الأطوار بالتيار المتردد 50 Hz بجهد مقنن 12 kV، مناسب للمحطات الفرعية للتوزيع في المؤسسات الصناعية والتعدينية والمحطات الفرعية، ويُستخدم للتحكم في الحمل والحماية من قصر الدائرة. وهو مزود أيضًا بمفتاح تأريض قادر على توصيل تيار قصر الدائرة. يمكن أن تكون آلية التشغيل يدوية أو كهربائية، مما يسهل متطلبات التحكم عن بعد الثلاثي لنظام الطاقة.

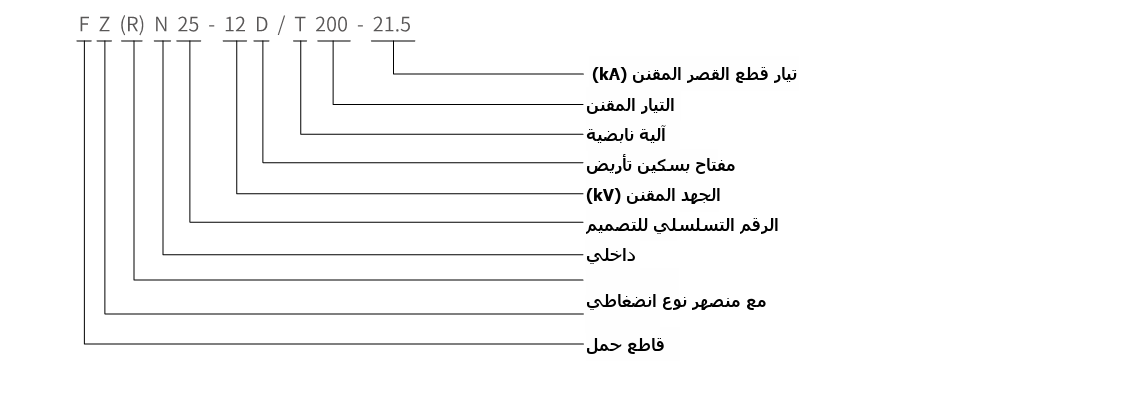

تسمية النوع

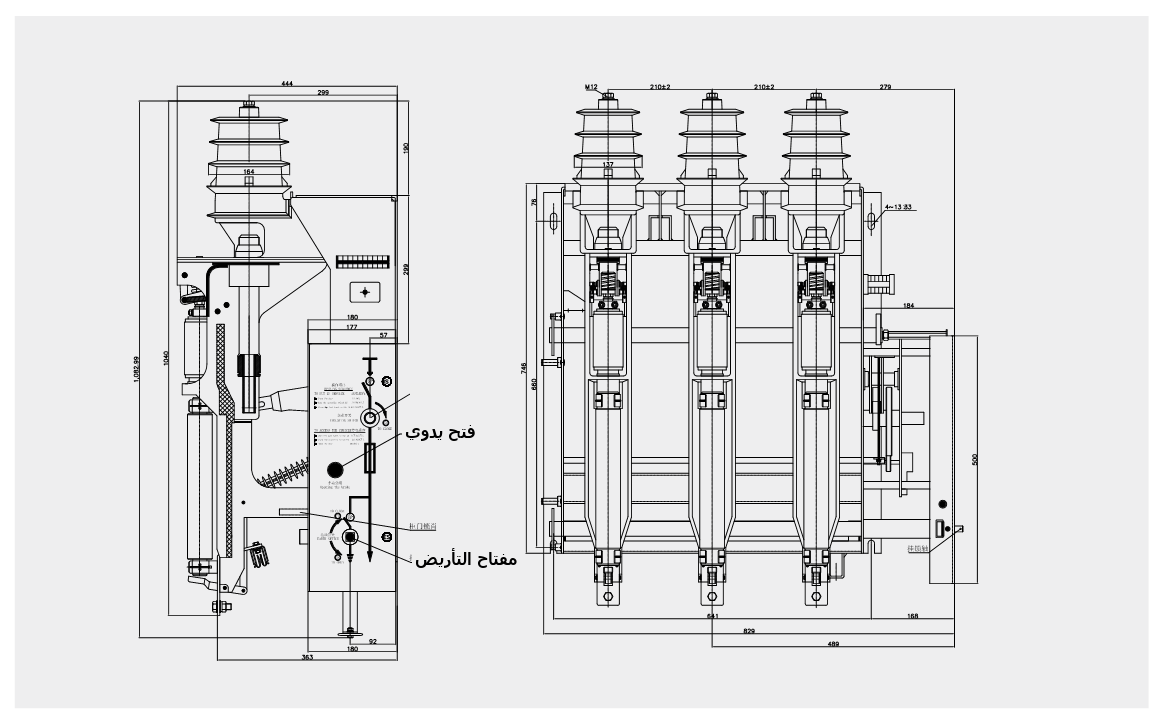

الأبعاد الخارجية وأبعاد التركيب
المعاملات الفنية (انظر الجدول)
| رقم | البند | الوحدة | FZN25-12D/T630-20 | FZRN25-12D/T200-31.5 |
|---|---|---|---|---|
| FZN25-12D/T630-20 | FZRN25-12D/T200-31.5 | |||
| 1 | الجهد المقنن | kV | 12 | 12 |
| 2 | التيار المقنن | A | 630 | 200 |
| 3 | التردد المقنن | Hz | 50 | 50 |
| 4 | مستوى العزل المقنن - جهد التحمل بتردد القدرة لمدة دقيقة | kV | 30 عبر غرفة إطفاء القوس؛ 42 إلى الأرض/بين الأطوار؛ 48 عبر فجوة الفصل | 30 عبر غرفة إطفاء القوس؛ 42 إلى الأرض/بين الأطوار؛ 48 عبر فجوة الفصل |
| جهد التحمل النبضي للصواعق (الذروة) | kV | 75 إلى الأرض/بين الأطوار؛ 85 عبر فجوة الفصل | 75 إلى الأرض/بين الأطوار؛ 85 عبر فجوة الفصل | |
| 5 | تيار التحمل المقنن قصير المدة | kA | 20 | - |
| 6 | مدة قصر الدائرة المقننة | s | 4 | - |
| 7 | تيار التحمل الذروي المقنن | kA | 50 | - |
| 8 | تيار قطع الحمل النشط المقنن | A | 630 | - |
| 9 | تيار قطع الحلقة المغلقة المقنن | A | 630 | - |
| 10 | تيار قطع شحن الكابلات المقنن | A | 10 | - |
| 11 | قدرة قطع المحول بدون حمل المقننة | kVA | 1600 | 1600 |
| 12 | تيار القطع المقنن عند قصر الدائرة | kA | - | 31.5 |
| 13 | تيار النقل المقنن | A | - | 200 |
| 14 | نوع المصهر | - | SDLAJ-12 SFLAJ-12 | |
| 15 | طاقة خرج القادح | J | - | 1+0.5 |
| 16 | تيار التوصيل عند قصر الدائرة المقنن | kA | 50 | 80 (متوقع) |
| 17 | تيار التحمل المقنن قصير المدة لمفتاح التأريض | kA | 20 | 20 |
| 18 | مدة قصر الدائرة المقننة لمفتاح التأريض | s | 2 | 2 |
| 19 | تيار التحمل الذروي المقنن لمفتاح التأريض | kA | 50 | 50 |
| 20 | الجهد المقنن للدائرة المساعدة | AC 220 / DC 110 | AC 220 / DC 110 | |
| 21 | التحمل الميكانيكي | مرة | 10000 | 10000 |
