نظرة عامة على المنتج
معدات القطع والتحويل المغلقة الثابتة XGN66-12 (المشار إليها فيما يلي باسم معدات القطع والتحويل) هي منتج كهربائي عالي الجهد كامل جديد لشركتنا. تتوافق مع المعيار الوطني GB3906 "معدات القطع والتحويل المعدنية المغلقة AC 3-35 kV"، ومعيار وزارة الطاقة DLT404 "الشروط الفنية للطلب لمعدات القطع والتحويل الداخلية AC عالية الجهد"، كما تلبي المعيار الدولي IEC60298 "متطلبات معدات القطع والتحويل والتحكم المعدنية المغلقة AC للجهود المقننة فوق 1 kV وحتى 52 kV".
باستيعاب التقنية المهنية الأجنبية، يكون المنتج صغير الحجم، فقط 50% من حجم خزانة معدات قطع وتحويل عادية؛ يتميز قاطع الدائرة بموثوقية عالية وأداء جيد، وآلية التشابك "للمنع الخماسي" موثوقة وبسيطة. معدات القطع والتحويل هي جهاز كامل داخلي من النوع المجزأ أحادي قضيب التوصيل 3.6 و 7.2 و 12 kV ثلاثي الأطوار AC 50 Hz، يُستخدم لاستقبال وتوزيع الطاقة الكهربائية. كما تتحكم في الدائرة وتحميها وتراقبها؛ يمكن استخدامها في محطات الطاقة والمحطات الفرعية والمؤسسات الصناعية والتعدينية والمباني الشاهقة المختلفة، ويمكن أيضًا دمجها مع وحدات الحلقة الرئيسية في محطات التبديل.

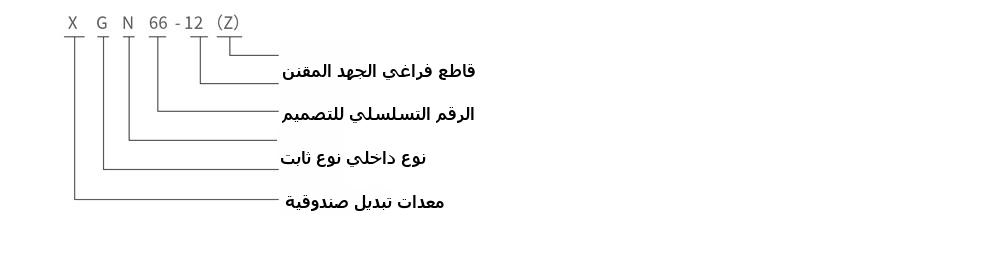

تعيين النوع
ظروف الخدمة
- الارتفاع لا يتجاوز 1000 م.
- درجة الحرارة المحيطة: -25℃ إلى +40℃، المتوسط على مدى 24 ساعة لا يتجاوز +35℃.
- الميل الأفقي لا يزيد عن 3 درجات.
- الشدة الزلزالية لا تتجاوز الدرجة 8.
- أماكن بدون اهتزاز أو صدمات عنيفة أو مخاطر انفجار.
الميزات الهيكلية
- الخزانة ملحومة من فولاذ زاوي عالي الجودة.

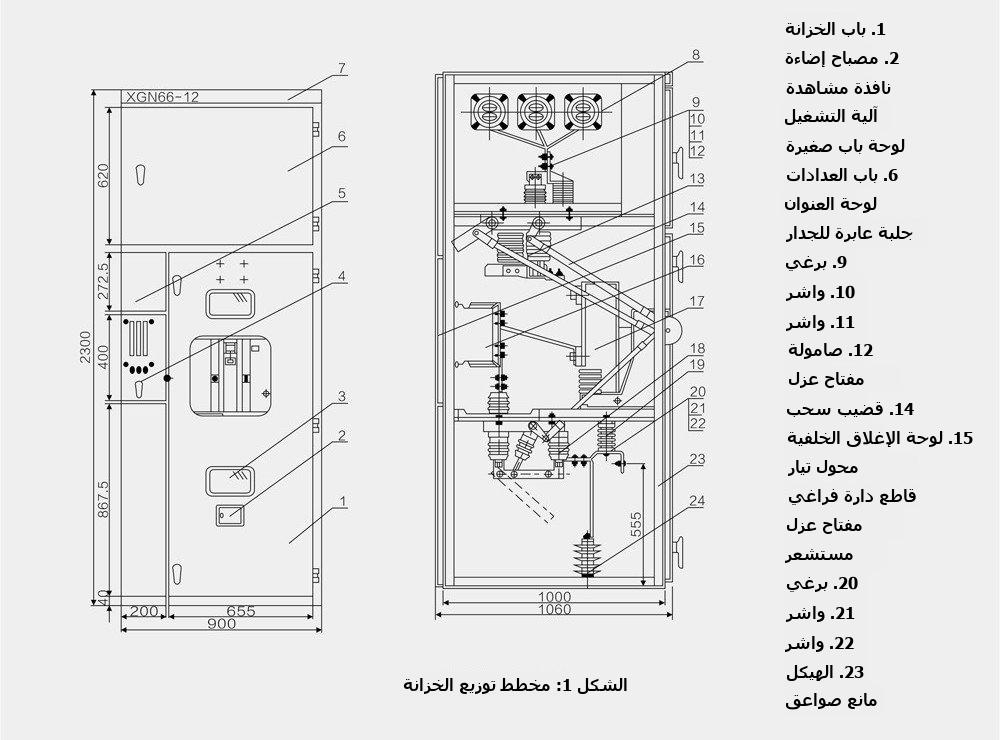

- تقع غرفة قاطع الدائرة في الجزء الأوسط (السفلي) من الخزانة، وهي مريحة للتركيب والتشغيل التجريبي والصيانة. قاطع الدائرة VS1 قياسي، مع قناة تحرير ضغط لضمان السلامة الشخصية.
- يتم اعتماد مفتاح فصل دوار مهني وموثوق، مما يسمح بالدخول الآمن إلى غرفة قاطع الدائرة للصيانة أثناء كون قضيب التوصيل الرئيسي حيًا.
- فئة حماية الخزانة بأكملها IP2X.
- يتم توفير جهاز قفل ميكانيكي إلزامي موثوق وكامل الوظائف، يلبي متطلبات "المنع الخماسي" ببساطة وفعالية.
- لديه نظام تأريض موثوق.
- الباب مزود بنافذة مراقبة لرؤية واضحة لحالة عمل المكونات بالداخل.
- يعتمد قفل الآلية آلية القفل JSXGN المستخدمة في خزائن XGN2-12، بسيطة وموثوقة ومريحة وعملية.
- كابلات الدخول/الخروج أسفل الجزء الأمامي من الخزانة، مريحة لتوصيل المستخدم.
معدات القطع والتحويل المغلقة الثابتة XGN66-12 هي فقط 50% من حجم معدات قطع وتحويل عادية، وهي مناسبة بشكل خاص لمواقع التوزيع ذات المساحة المحدودة.
المعايير الفنية الرئيسية لقاطع الدائرة الفراغي
المعايير الفنية الرئيسية لمعدات القطع والتحويل ونماذج المكونات
| رقم | البند | الوحدة | المعايير الفنية |
|---|---|---|---|
| 1 | الجهد المقنن | kV | 3.6, 7.2, 12 |
| 2 | جهد التحمل بتردد القدرة المقنن | kV | إلى الأرض وبين الأطوار: 42؛ الفجوة: 48 |
| 3 | جهد التحمل المقنن لصدمة الصواعق | kV | إلى الأرض، بين الأطوار: 75؛ الفجوة: 85 |
| 4 | التردد المقنن | Hz | 50 |
| 5 | التيار المقنن | A | 630, 1250 |
| 6 | تيار القطع المقنن لقصر الدائرة (قيمة الجذر المتوسط) | kA | 20, 25, 31.5 |
| 7 | تيار الإغلاق المقنن لقصر الدائرة (الذروة) | kA | 50, 63, 80 |
| 8 | التيار الديناميكي المقنن (الذروة) | kA | 50, 63, 80 |
| 9 | التيار الحراري المقنن 4 ثوانٍ (قيمة الجذر المتوسط) | kA | 20, 25, 31.5 |
| 10 | فئة الحماية | - | IP2X |
| 11 | أبعاد المخطط الخارجي (العرض × العمق × الارتفاع) | mm | 900×1000×23000 |
| 12 | الوزن | kg | حوالي 600 |
المعايير الفنية الرئيسية لقاطع الدائرة الفراغي QCE1-12
| رقم | البند | الوحدة | المعايير الفنية |
|---|---|---|---|
| 1 | الجهد المقنن | kV | 12 |
| 2 | التيار المقنن | A | 630 1250 |
| 3 | تيار القطع المقنن لقصر الدائرة | kA | 20, 25, 31.5 |
| 4 | تيار الإغلاق المقنن لقصر الدائرة | kA | 50, 63, 80 |
| 5 | تيار التحمل المقنن قصير المدة (4 ثوانٍ، قيمة الجذر المتوسط) | kA | 20, 25, 31.5 |
| 6 | تيار التحمل المقنن الذروي (الذروة) | kA | 50, 63, 80 |
| 7 | التحمل الميكانيكي | عمليات | 10000 |
| 8 | عمليات القطع للتيار المقنن لقصر الدائرة | عمليات | 50 |
| 9 | تسلسل التشغيل المقنن | - | O-0.3s-CO-180s-CO |
| 10 | فجوة التلامس | mm | 11±1 |
| 11 | تجاوز التلامس | mm | 4±0.5 |
| 12 | مسافة المركز بين الأطوار | mm | 210 |
| 13 | سرعة الفتح | m/s | 1.2±0.2 |
| 14 | سرعة الإغلاق | m/s | 0.6±0.2 |
| 15 | وقت الفتح | ms | ≤ 60 |
| 16 | وقت الإغلاق | ms | ≤ 75 |
| 17 | تزامن الفتح ثلاثي الأطوار | ms | ≤ 2 |
| 18 | ارتداد الإغلاق | ms | ≤ 2 |
| 19 | مقاومة الدائرة | μΩ | ≤ 45 |
| 20 | سماكة تآكل التلامس التراكمية المسموح بها | mm | 3 |
◇ للمعايير الفنية للمكونات الكهربائية الأخرى، انظر أدلة التشغيل الخاصة بها.
◇ المخططات ذات التيار المقنن لمعدات القطع والتحويل فوق 1600 A يتم تسويتها بالتشاور مع شركتنا.
التركيب

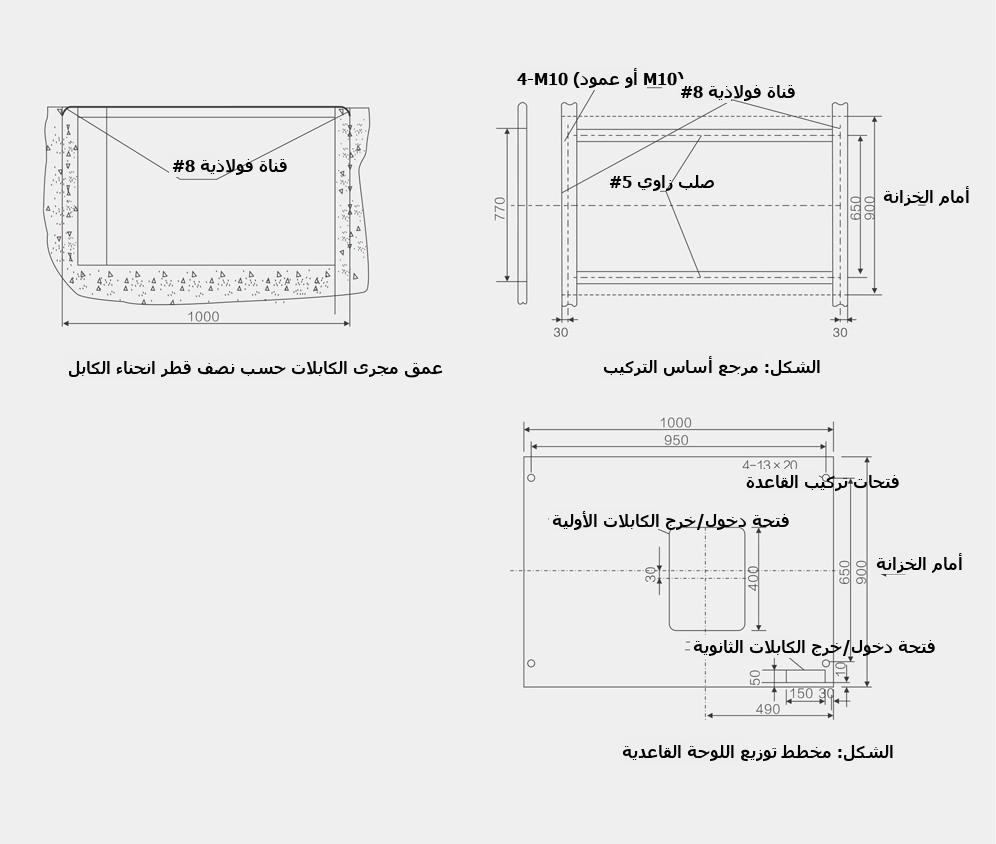

راجع الشكل أدناه لأساس التركيب: يبرز فولاذ القناة الأساسي 1-3 مم فوق الأرض، ويجب ألا يتجاوز التفاوت لكل متر 1.5 مم، وعلى الطول الكامل لا يتجاوز 5 مم.
ضع معدات القطع والتحويل على الأساس بالترتيب واضبط موضع التركيب، ثم ثبته بمسامير M12 أو لحام نقطي؛ اربط الخزائن ببعضها البعض بمسامير M8.
قم بإزالة لوحة الغطاء الخلفي لتركيب قضيب التوصيل الرئيسي والكابلات الأولية؛ يجب تنظيف أسطح تلامس الأطراف وطلاؤها بالفازلين المحايد. بعد التركيب، أغلق فتحات الكابل الأولية.
قم بتوصيل قضبان التأريض بين الخزائن لتشكيل جسم واحد على طول اتجاه ترتيب معدات القطع والتحويل؛ تحقق مما إذا كان التأريض العملي والتأريض الواقي كاملين وما إذا كانت دوائر التأريض موصلة بشكل مستمر؛ يجب ألا تتجاوز مقاومة التأريض العملي 1000 μΩ ومقاومة التأريض الواقي 4 Ω.
قم بتركيب الكابلات الثانوية: تدخل الكابلات من الجزء السفلي الأمامي للخزانة، وتمر على طول الجدار الجانبي إلى غرفة الجهد المنخفض ويتم توصيلها إلى شرائط الأطراف؛ أو يتم إدخالها إلى غرفة الجهد المنخفض من قضبان التوصيل الصغيرة الثانوية على سطح الخزانة؛ أغلق فتحات الكابل بعد التركيب.
نظف الغبار والحطام داخل الخزانة.
التشغيل التجريبي
قبل التشغيل التجريبي، يجب إجراء الفحوصات واختبارات التشغيل التجريبي التالية:
- تحقق مما إذا كانت نماذج ومواصفات المكونات الكهربائية المثبتة في الخزانة تتوافق مع متطلبات الطلب؛ تحقق مما إذا كانت المثبتات مفكوكة؛ تحقق مما إذا كانت الأسلاك الأولية والثانوية صحيحة؛ قم بتشغيل مفتاح الفصل ومفتاح التأريض وقاطع الدائرة والتشابك الميكانيكي 3~5 مرات، والتي يجب أن تكون مرنة بدون انحشار ويجب أن يلبي التشابك متطلبات "المنع الخماسي"؛ ثم ضع الشحم على الأجزاء الميكانيكية المتحركة.
- افحص مستوى العزل ومقاومة الدائرة لمعدات القطع والتحويل والخصائص الميكانيكية لقاطع الدائرة وفقًا للمادة 3 من هذا الدليل وتقرير اختبار المصنع؛ يجب أن تكون نتائج الاختبار متوافقة مع أو قريبة من تقرير اختبار المصنع.
الصيانة والإصلاح الشامل
يجب على المستخدمين صيانة وإصلاح معدات القطع والتحويل بانتظام، بما في ذلك:
- نظف الغبار في جميع الأجزاء، خاصة الغبار المتراكم على أسطح الأجزاء العازلة؛
- افحص الأجزاء الميكانيكية المتحركة وأضف الشحم بانتظام للحفاظ على حركتها مرنة وموثوقة؛
- قم بصيانة قاطع الدائرة ومفتاح الفصل ومفتاح التأريض والمكونات الأخرى وفقًا لأدلتها الخاصة؛
- تحقق مما إذا كانت أجزاء التلامس الكهربائي في حالة جيدة، وما إذا كان هناك سخونة زائدة، وما إذا كانت دائرة التأريض موصلة؛
- تحقق بانتظام مما إذا كانت المثبتات مشدودة.
يجب على المستخدمين عمومًا إجراء إصلاح الأعطال بمساعدة المصنع؛ بالنسبة للتعديلات البسيطة والأعطال الصغيرة، يمكن للمستخدمين الإصلاح بأنفسهم بالرجوع إلى هذا الدليل وأدلة المكونات الرئيسية. يمكن للصيانة الدورية والإصلاح الشامل وفقًا للوائح أن يطيل عمر الخدمة لمعدات القطع والتحويل المغلقة الثابتة XGN66-12 بشكل فعال.
