XGN15-12 معدات القطع والتحويل الصندوقية الثابتة المعدنية المغلقة AC

نظرة عامة على المنتج
نظرة عامة على المنتج

XGN15-12 معدات القطع والتحويل الصندوقية الثابتة المعدنية المغلقة AC، 12kV مقنن، لأنظمة التوزيع ثلاثية الأطوار AC 50Hz للجهد 10kV/11kV.

العلامة التجارية:Gaosuo Electric Co., Ltd.
بلد المنشأ:China
المادة:فولاذ عالي الجودة
ما بعد البيع:ضمان سنة واحدة
  • Features
  • نظرة عامة على المنتج

    معدات القطع والتحويل الحلقية الرئيسية المعدنية المغلقة AC من نوع الوحدة XGN15-12 (المشار إليها فيما يلي باسم RMU) هي منتج كهربائي عالي الجهد جديد تم تصميمه وتطويره من قبلنا بعد إدخال تقنية أجنبية ممتازة ووفقًا لمتطلبات تجديد الشبكات الريفية والحضرية في الصين. تتوافق جميع مؤشرات الأداء الفني بالكامل مع IEC62271-200:2003 و GB3906.

    تعتمد المفاتيح الرئيسية وآليات التشغيل والمكونات في RMU أجزاء ABB الأصلية، أو معدات القطع والتحويل SFL-12/24 المنتجة بالتجميع المحلي من أجزاء مستوردة؛ يمكن أيضًا تجهيزها بقواطع الدائرة SF6 الأصلية من ABB من نوع HAD/US أو قواطع الدائرة الفراغية VD4-S حسب احتياجات المستخدم. أوضاع التشغيل يدوية وبمحرك.

    الخزانة مبرشمة بعد التشغيل بواسطة آلات CNC، بفئة حماية تصل إلى IP3X، وتشابك ميكانيكي موثوق ووظائف منع التشغيل الخاطئ. يتميز المنتج بحجم صغير ووزن خفيف ومظهر أنيق وسهولة تشغيل وعمر طويل ومعايير عالية وعدم تلوث وصيانة منخفضة.

    معدات القطع والتحويل الحلقية الرئيسية المعدنية المغلقة AC من نوع الوحدة XGN15-12 مناسبة لشبكات الطاقة 50 Hz، 12 kV لاستقبال وتوزيع الطاقة الكهربائية. المفتاح الرئيسي في الخزانة هو مفتاح SF6.

    تعيين النوع

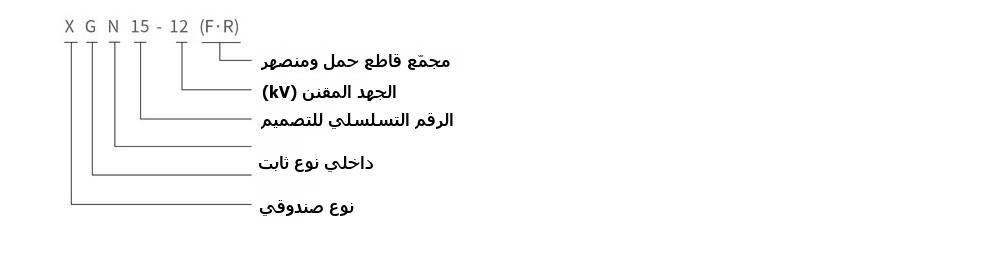

    مخطط تعيين نوع معدات القطع والتحويل الحلقية الرئيسية XGN15-12

    المعايير الفنية الرئيسية لقاطع الدائرة الفراغي

    رقم البند الوحدة القيمة
    1 الجهد المقنن kV 12
    2 التردد المقنن Hz 50
    3 تيار قضيب التوصيل الرئيسي المقنن / أقصى تيار مقنن للمصهر A 630,125
    4 تيار التحمل المقنن قصير المدة للدائرة الرئيسية ودائرة التأريض kA/s 20,3
    5 تيار التحمل المقنن الذروي للدائرة الرئيسية ودائرة التأريض kA 50
    6 تيار الإغلاق المقنن لقصر الدائرة للدائرة الرئيسية ودائرة التأريض kA 50
    7 عدد عمليات القطع بكامل السعة لمفتاح الحمل عمليات 100
    8 تيار قطع المصهر kA 31.5,40
    9 تيار القطع المقنن للحلقة المغلقة A 630
    10 تيار النقل المقنن A 1600
    11 التحمل الميكانيكي عمليات 2000
    12 جهد التحمل بتردد القدرة لمدة 1 دقيقة (الذروة) بين الأطوار، إلى الأرض / فجوة الفصل kV 42,48
    13 جهد التحمل لصدمة الصواعق (الذروة) بين الأطوار، إلى الأرض / فجوة الفصل kV 75,85
    14 جهد التحمل بتردد القدرة لمدة 1 دقيقة للدائرة الثانوية kV 2
    15 فئة الحماية - IP3X

    الميزات الهيكلية

    هيكل الخزانة

    • خزانة RMU مبرشمة من صفائح مطلية بالألمنيوم والزنك بسماكة 2 مم (أو صفائح مدرفلة على البارد مرشوشة بالبلاستيك)؛ يتم توفير فتحتي تحرير ضغط في الجزء الخلفي من الخزانة، إحداهما لمقصورة الكابل والأخرى لمقصورة مفتاح الحمل / قضيب التوصيل. يمكن لهذا الهيكل حماية السلامة الشخصية وموثوقية المعدات إلى أقصى حد.

    المقصورات

    مقصورة قضيب التوصيل

    تقع مقصورة قضيب التوصيل في الجزء العلوي من الخزانة وتربط معدات القطع والتحويل المجاورة.

    مفتاح الحمل

    مفتاح الحمل هو وحدة مستقلة مملوءة بغاز SF6 من الداخل.

    مقصورة الكابل

    حوالي 75% من المساحة مخصصة لتوصيل الكابل والمصاهر ومفتاح التأريض وتركيب CT/PT.

    مقصورة الآلية والتشابكات

    تحتوي المقصورة على آلية التشغيل وتشابكات الآلية بالإضافة إلى إشارة الموضع والتلامسات المساعدة وملف فصل التيار الفرعي ومؤشر الجهد الحي والتشابكات.

    صندوق الترحيل

    صندوق الترحيل على سطح الخزانة وهو اختياري. تُستخدم المقصورة لتركيب أجهزة خاصة مثل العدادات والمرحلات ووحدات المحرك.

    مقصورة قاطع الدائرة

    يمكن وضع قاطع دائرة (SF6 أو فراغي) أسفل مفتاح الحمل.

    تحرير الضغط

    تحرير الضغط العلوي

    يحرر العلوي ضغط الغاز الناتج عن حوادث القوس الداخلي في مقصورتي قضيب التوصيل ومفتاح الحمل.

    تحرير الضغط السفلي

    يحرر السفلي ضغط الغاز الناتج عن حوادث القوس الداخلي في مقصورة الكابل.

    مفتاح الحمل SFL (ABB الأصلي)

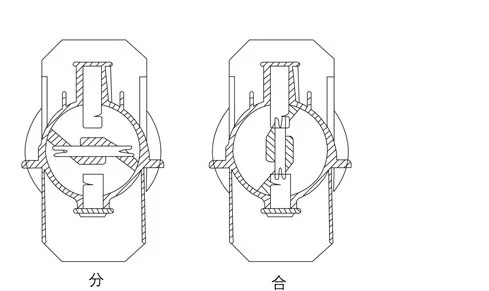

    يحتوي مفتاح الحمل SFL على نقطتي قطع وتلامسات متحركة دوارة، باستخدام غاز SF6 كوسط إطفاء القوس؛ يتم وضع التلامسات المتحركة والثابتة في غلاف إيبوكسي مصبوب بالقولبة من هيكل مقوى. عند مخرج عمود التشغيل يوجد غطاء طرفي بلاستيكي شفاف مشكل حراريًا، يمكن من خلاله ملاحظة الحالة.

    يتم إحكام كل مفتاح بشكل دائم بعد ملئه بغاز SF6 عند 1.4 bar (SFL تعني "محكم الإغلاق بشكل دائم")؛ يمكن لكاشفات الهيليوم فحص تسرب الغاز.

    يمكن تركيب المفتاح عموديًا أو أفقيًا؛ في الخزائن من نوع الوحدة، التركيب النموذجي هو حاجز فولاذي بين مقصورة الكابل ومقصورة قضيب التوصيل مع التركيب الأفقي.

    يحكم هذا التركيب غلاف المفتاح داخل صفائح فولاذية مؤرضة ويعزل قضيب التوصيل عن موصلات الكابل لتلبية أكثر متطلبات السلامة صرامة للتشغيل والصيانة.

    إذا حدث قوس داخلي، توجد نقطة ضعف هيكلية في الجزء الخلفي من الغلاف ستنفجر، مما يوجه غازات القوس خارج المفتاح؛ ثم ينفتح صمام تحرير القوس على سطح الخزانة، مما يوجه غاز الضغط الزائد خارج الخزانة. يتيح تحرير الضغط المصمم جيدًا لمعدات القطع والتحويل الحلقية الرئيسية المعدنية المغلقة AC من نوع الوحدة XGN15-12 حماية المشغلين والمعدات المجاورة حتى في ظروف الخطأ الداخلي.

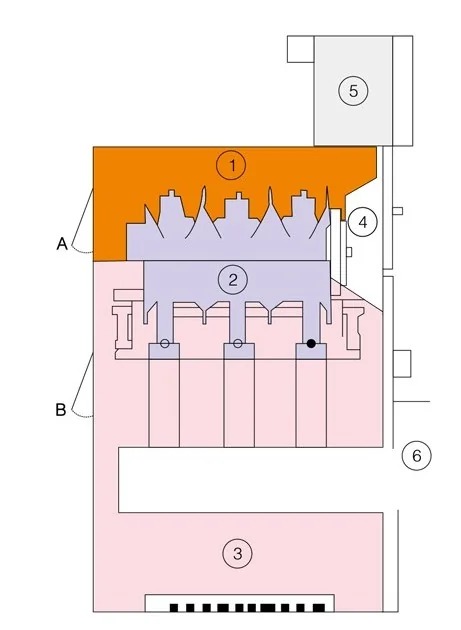

    مخطط مقطع تخطيط المقصورات لمعدات القطع والتحويل الحلقية الرئيسية XGN15-12

    معالجة القوس الداخلي

    إذا حدث قوس داخلي، توجد نقطة ضعف هيكلية في الجزء الخلفي من الغلاف ستنفجر، مما يوجه غازات القوس خارج المفتاح؛ ثم ينفتح صمام تحرير القوس على سطح الخزانة، مما يوجه غاز الضغط الزائد خارج الخزانة.

    المعدات الاختيارية

    • تلامسات مساعدة 2 NC 2 NO + امتداد 2 NO 2 NC
    • — ملف فصل تيار فرعي لـ SFL مع آلية A.
    • مفتاح بآلية K: SFL12/17.5 IVDP575305RI, SFL24K IVDP575304RI
    • مفتاح بآلية A: SFL12/17.5 IVDP575303RI, SFL24A IVDP575302RI

    قاطع الدائرة الفراغي VD4-S (ABB الأصلي)

    تم تصميم قاطع الدائرة الفراغي VD4-S خصيصًا لمعدات القطع والتحويل من نوع الوحدة؛ قدرة القطع كافية لجميع الظروف، بما في ذلك التبديل العادي للمعدات أو شبكات الفروع وقطع قصر الدائرة في الظروف الخاصة. قاطع الدائرة الفراغي مناسب بشكل خاص للشبكات ذات العمليات المتكررة ضمن نطاق تيار العمل. تم تجهيز قاطع الدائرة الفراغي VD4-S بآلية تشغيل زنبركية بوظيفة إعادة الإغلاق التلقائي (O-0.3s-CO-180s-CO)، عمل موثوق وعمر طويل. يشمل القاطع بأكمله ثلاث قواطع فراغية مع أسطوانة معزولة بالراتنج في الخارج، بهيكل عمودي.

    ينتج إطفاء القوس عن الإزاحة القسرية للقوس بواسطة الأخاديد الحلزونية لتلامسات القوس. نظرًا لأن الحد الأدنى من الفراغ الساكن داخل أسطوانة عزل المفتاح هو 10-4 إلى 10-8 bar، يتم الحصول على قوة عزل عالية جدًا على الرغم من أن الفجوة بين تلامسات المفتاح صغيرة نسبيًا. ينطفئ القوس عند نقطة الصفر الأولى لتيار قصر الدائرة.

    نظرًا لصغر فجوة التلامس والموصلية العالية لمنطقة بلازما البخار المعدني عند انخفاض جهد القوس وقصر زمن القوس، تكون طاقة القوس منخفضة للغاية، مما يفيد في إطالة عمر التلامسات والمفتاح بأكمله.

    المعدات القياسية

    • تشغيل يدوي
    • تشغيل بمحرك
    • تلامسات مساعدة 2 NO 2 NC
    • فصل تيار فرعي مع تلامسات موضع
    • ملف إغلاق فرعي

    المعدات الاختيارية

    • مرحل التيار الزائد S5 أو PR512
    • محول فصل انخفاض الجهد
    • ملف تشابك

    نماذج قاطع الدائرة

    • VD41206-20S
    • VD41706
    • VD42406

    قاطع الدائرة SF6 HAD/US (ABB الأصلي)

    تم تصميم قاطع الدائرة SF6 HAD/US خصيصًا لمعدات القطع والتحويل الحلقية الرئيسية؛ قدرة القطع كافية لجميع الظروف، بما في ذلك التبديل العادي للمعدات أو شبكات الفروع وقطع قصر الدائرة في الظروف الخاصة. يحتوي HAD الجديد على عملية قطع SF6 جديدة وهيكل بسيط يتطلب طاقة تشغيل صغيرة فقط؛ تتميز آلية التشغيل البسيطة لتخزين الطاقة هذه بعمر ميكانيكي طويل في الاستخدام. يمكن للقاطع بآلية تشغيل زنبركية تحقيق إعادة الإغلاق التلقائي. يوفر الهيكل الخاص لجزء القطع ضمانًا غير عادي لعمر كهربائي ممتد. تم تصنيع المفتاح كهيكل منفصل من نوع العمود المستقل، موضوع عموديًا. يعتمد المفتاح مبدأ نفخ القوس ذاتي الطاقة، أي استخدام طاقة القوس نفسه لإطفاء القوس. عندما يفتح القاطع، يتولد قوس بين التلامسات المتحركة والثابتة في القاطع؛ تسبب درجة الحرارة العالية والتأين القوي ارتفاع ضغط غاز SF6 بسرعة في القاطع، ومع تراكم الضغط والانفصال التدريجي لتلامسات القوس، يُدفع الغاز عبر الفوهة إلى خارج القاطع، مما يجعل القوس رقيقًا ومبردًا ومقطوعًا ويمنع إعادة الاشتعال. لذلك تحتاج الأجزاء المتحركة للمفتاح إلى طاقة قليلة جدًا، مما يعزز بشكل أكبر الموثوقية التشغيلية طويلة الأمد.

    مخطط معدات القطع والتحويل الحلقية الرئيسية XGN15-12 مع قاطع الدائرة SF6 HAD/US من ABB

    البيانات الفنية لـ SFL

    الجهد المقنن kV 12 17.5 24
    جهد التحمل للصدمة kV 75 95 125
    جهد التحمل بتردد القدرة لمدة 1 دقيقة kV 28 38 50
    التيار المقنن A 630 630 630
    قدرة الإغلاق kA 50 50 40
    التيار الحراري kA/s 20,3 - -
    قدرة القطع A 1700 - -
    أقصى مصهر A 125 - -
    مسافة القطب mm 210 210 210

    البيانات الفنية لـ VD4-S

    الجهد المقنن kV 12 17.5 24
    جهد التحمل للصدمة kV 75 95 125
    جهد التحمل بتردد القدرة kV 28 38 50
    التيار المقنن A 630 630 630
    التيار الحراري kA/s 20,3 - -
    مسافة القطب mm 210 210 210

    لهذا المفتاح مزايا عديدة:

    • مدة قوس قصيرة؛ يتعافى العزل داخل القاطع بسرعة.
    • آمن وموثوق حتى في أكثر البيئات قسوة.
    • قادر على قطع التيارات الحثية والسعوية منخفضة القيمة.
    • آلية تشغيل بسيطة، فتح/إغلاق سريع، عمر ميكانيكي طويل.
    • تقليل تآكل التلامسات وغرفة القوس، أي إطالة العمر الكهربائي.
    • عمليات مسموح بها كثيرة مع صيانة قليلة جدًا.
    • هيكل خفيف ومدمج ومستقر.

    المعدات القياسية

    • تشغيل بمحرك
    • تشغيل يدوي
    • تلامسات مساعدة (2 NO 2 NC)
    • فصل تيار فرعي مع تلامسات موضع
    • ملف إغلاق فرعي
    • تحكم ضغط الغاز في تلامسات الإشارة

    المعدات الاختيارية - مرحل التيار الزائد الصلب S5

    • مرحل التيار الزائد PR511 - PR512
    • محول فصل انخفاض الجهد
    • ملف تشابك
    • HAD120625
    • HAD120520
    • HAD170620
    • HAD170616
    مخطط معدات القطع والتحويل الحلقية الرئيسية XGN15-12 مع قاطع الدائرة الفراغي VD4-S من ABB

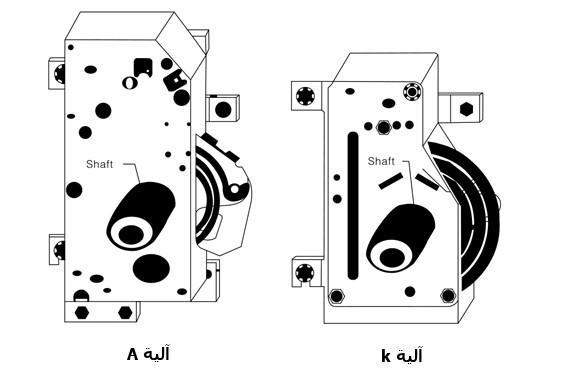

    آليات التشغيل من النوع K و A (ABB الأصلي)

    تُستخدم هذه الآلية لتشغيل مفاتيح الحمل ومفاتيح الحمل مع المصاهر.

    آلية النوع K

    آلية النوع K هي آلية زنبركية مفردة لإغلاق/فتح مفتاح الحمل؛ يتم الإغلاق/الفتح من خلال طاقة الزنبرك عبر النقطة الميتة. يمكن اختيار محرك لآلية النوع K لتحقيق التشغيل بمحرك.

    آلية النوع A

    آلية النوع A هي آلية زنبركية مزدوجة، زنبرك واحد للإغلاق والآخر للفتح. قبل إغلاق المفتاح بواسطة زنبرك الإغلاق، يجب أن يكون في حالة تخزين الطاقة؛ بعد عملية الإغلاق يتم وضع زنبرك الفتح تلقائيًا في حالة تخزين الطاقة. يمكن بعد ذلك إجراء الفصل يدويًا أو بواسطة ملف فصل تيار فرعي أو بواسطة صادم المصهر.

    نماذج الآلية

    • لمفاتيح الحمل
      • آلية K 1VDP586042R1
    • لمفاتيح الحمل مع المصاهر
      • آلية A 1VDP575013R1

    المعدات الاختيارية

    • تشغيل بمحرك على آلية K
    جهد التشغيل kV القدرة المقننة للمحول
    50 75 100 125 160 200 250 315 400 500 630 800 1000 1250 1600 2000
    اختيار المصهر (القيم الاسمية بالأمبير)
    3 25 25 40 40 63 63 63 80 100 100 160 - - - - -
    5 16 16 25 25 40 40 63 63 63 80 100 100 160 - - -
    6 16 10 25 25 25 40 40 63 63 63 80 100 100 160 - -
    10 10 10 16 16 25 25 25 40 40 63 63 63 80 100 100 -
    12 10 10 16 16 16 25 25 40 40 63 63 63 80 100 - -
    15 10 10 16 16 16 16 25 25 25 40 40 63 63 63 100 -
    20 10 10 10 10 16 16 16 25 25 25 40 40 63 63 -63 80
    24 10 10 10 10 16 16 16 15 25 25 25 40 40 63 63 63

    معدات القطع والتحويل SFL-12/24

    المكونات الرئيسية لمعدات القطع والتحويل SFL12/24 هي أجزاء أصلية مستوردة. تحتوي معدات القطع والتحويل على نقطتي قطع وثلاثة مواضع وتلامسات متحركة دوارة، باستخدام غاز SF6 كوسط إطفاء القوس؛ يتم وضع التلامسات المتحركة في غلاف إيبوكسي مصبوب بالقولبة من هيكل مقوى.

    يتم إحكام كل مفتاح بشكل دائم بعد ملئه بغاز SF6 عند 0.4 bar؛ يمكن لكاشفات الهيليوم فحص تسرب الغاز. يمكن تركيب المفتاح عموديًا أو أفقيًا؛ في RMU التركيب النموذجي هو صفيحة فولاذية بين مقصورة الكابل ومقصورة قضيب التوصيل مع التركيب الأفقي، مما يعزل قضيب التوصيل عن موصلات الكابل لتلبية أكثر متطلبات السلامة صرامة للتشغيل والصيانة. إذا حدث قوس داخلي، توجد نقطة ضعف هيكلية في الجزء الخلفي من الغلاف ستنفجر؛ ثم ينفتح صمام تحرير القوس على سطح الخزانة ويوجه تدفق الضغط الزائد خارج الخزانة. المعدات الاختيارية — تلامسات مساعدة 2 NC 2 NO + امتداد 2 NO 2 NC — ملف فصل تيار فرعي لـ SFL مع آلية A.

    الجهد المقنن الوحدة 12 17.5 24
    جهد التحمل للصدمة kV 75 95 125
    جهد التحمل بتردد القدرة لمدة 1 دقيقة - 42 55 65
    التيار المقنن A 630 630 630
    قدرة الإغلاق kA 50 50 40
    التيار الحراري kA/s 20/3 - -
    قدرة القطع A 1700 - -
    أقصى مصهر A 125 - -
    مسافة القطب mm 210 210 210

    آلية التشغيل

    آلية مزدوجة الوظيفة: النوع K - وظيفة المفتاح

    عمليات إغلاق/فتح مستقلة بواسطة ذراع التشغيل أو المحرك.

    التلامسات المساعدة: —— المفتاح (20+2C)/المفتاح (20+3C) ومفتاح التأريض (10+1C)

    وظيفة مفتاح التأريض

    عمليات إغلاق/فتح مستقلة بواسطة ذراع التشغيل؛ يتم توفير طاقة التشغيل بواسطة زنبرك مضغوط، والذي عند تحريره يغلق أو يفتح التلامسات بسرعة.

    الإشارة الميكانيكية: —— مؤشر ميكانيكي عند انصهار المصهر في المجموعة / خيار المحرك / AC 220 V/DC 220 V

    آلية تشغيل مزدوجة الوظيفة: النوع A - وظيفة المفتاح

    عمليات إغلاق/فتح مستقلة بواسطة ذراع التشغيل أو المحرك؛ يتم توفير طاقة التشغيل بواسطة زنبرك مضغوط والذي عند تحريره يغلق التلامسات. عمليات فتح/إغلاق مستقلة بواسطة الزر (O) أو وحدة الفصل.

    وظيفة مفتاح التأريض

    عمليات إغلاق/فتح مستقلة بواسطة ذراع التشغيل؛ يتم توفير طاقة التشغيل بواسطة زنبرك مضغوط والذي عند تحريره يغلق أو يفتح التلامسات بسرعة.

    التلامسات المساعدة: —— المفتاح (20+2C) ومفتاح التأريض (10+1C)/المفتاح مع خيار المحرك (1C) ومفتاح التأريض /(10+1C) / انصهار المصهر (1C)/إشارة ميكانيكية / فصل / فصل تيار فرعي / انخفاض جهد / خيار المحرك

    التشابكات

    تحتوي معدات القطع والتحويل على التشابكات التالية:

    1. عندما يكون مفتاح الحمل في وضع الإغلاق، يتم قفل تشغيل مفتاح التأريض؛
    2. عندما يكون مفتاح التأريض في وضع الإغلاق، يتم قفل تشغيل مفتاح الحمل؛
    3. فقط عندما يكون مفتاح التأريض مغلقًا يمكن فتح الباب الأمامي لـ RMU؛ في الحالات الأخرى يكون الباب الأمامي مقفلًا.

    التشغيل

    بالنسبة لمعدات القطع والتحويل بمفتاح حمل، قم بالتشغيل على الجزء الأمامي من معدات القطع والتحويل بذراع تشغيل خاص؛ الجزء الأمامي من آلية التشغيل به فتحتا تشغيل، العلوية لمفتاح التأريض والسفلية لمفتاح الحمل. أثناء التشغيل، يؤدي تدوير الذراع في اتجاه عقارب الساعة إلى إغلاق المفتاح وعكس اتجاه عقارب الساعة إلى فتحه. يمكن أيضًا إضافة أجهزة فتح/إغلاق بمحرك للتشغيل عن بعد. (ملاحظة: في بعض الأحيان لا يحتوي مفتاح الحمل على مفتاح تأريض، وتُستخدم فتحة تشغيل مفتاح التأريض لفتح قفل باب الخزانة.)

    بالنسبة لمعدات القطع والتحويل بالجهاز المدمج، باستثناء أن مفتاح الحمل يُفتح بزر فتح يدوي، فإن الباقي هو نفس تسلسل التشغيل أعلاه. تحتوي خزانة الجهاز المدمج على مفتاح تأريض سفلي إضافي مرتبط بمفتاح التأريض العلوي للفتح والإغلاق في وقت واحد، مما يطلق التيار الصغير المتبقي على قاعدة المصهر السفلية عند الإغلاق، وذلك لتحسين السلامة عند استبدال المصاهر.

    أبعاد المخطط الخارجي

    يمنع تصميم التشابك والتشغيل لمعدات القطع والتحويل الحلقية الرئيسية المعدنية المغلقة AC من نوع الوحدة XGN15-12 التشغيل الخاطئ ويسهل الصيانة اليومية من قبل أفراد التشغيل.

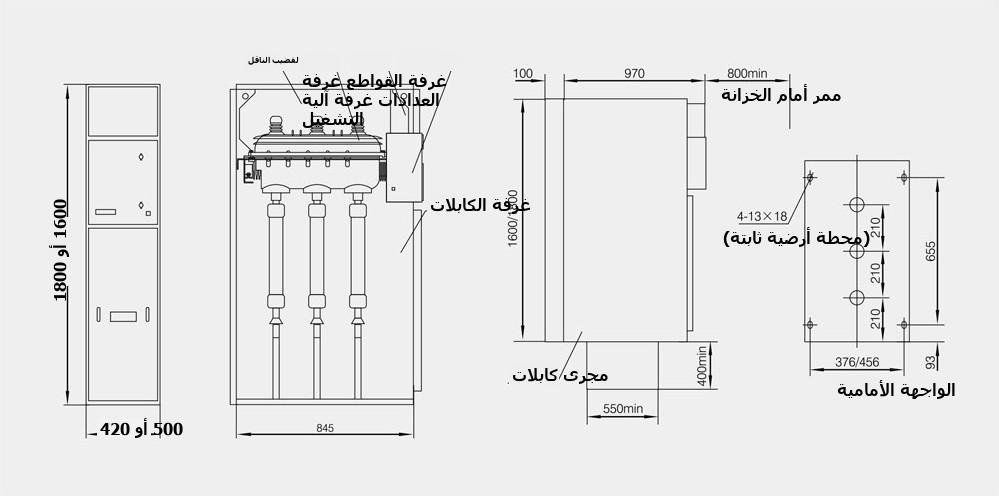

    مخطط أبعاد المخطط الخارجي لمعدات القطع والتحويل الحلقية الرئيسية XGN15-12

    المعايير الفنية

    رقم البند الوحدة القيمة
    1 عرض خزانة قاطع الدائرة mm 750
    2 عروض الخزائن الأخرى mm 375,500
    3 الارتفاع mm 1600,1850
    4 العمق mm 980,900
    5 ارتفاع صندوق الترحيل mm 450

    رسومات المخطط الفني

    رقم المخطط 01 01-1 01-2 01-3

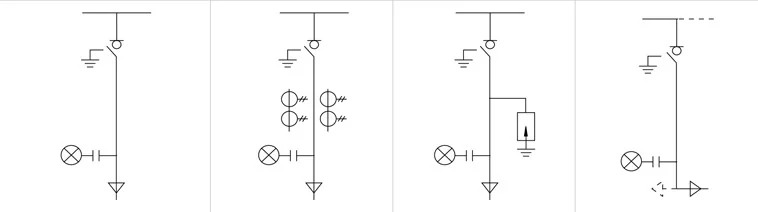

    مخطط الدائرة الأولية رسم توضيحي للمخطط الفني لمعدات القطع والتحويل الحلقية الرئيسية XGN15-12 (1)
    التطبيق دخول/خروج دخول/خروج دخول/خروج دخول/خروج (يمين أو يسار)
    مفتاح الحمل FLN36-12D 1 1 1 1
    المصهر 1 1 1 1
    محول التيار LZZJ-12 - 1~3 - -
    جهاز عرض الجهد الحي عالي الجهد DXN6-T 1 1 1 1
    مانعة الصواعق HY5WZ أو HY5WS - - 3 -
    العرض × العمق × الارتفاع (mm) 420/500x845x1600/1800
    رقم المخطط 02 02-1 02-2

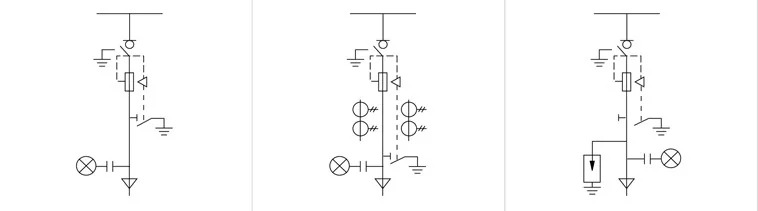

    مخطط الدائرة الأولية رسم توضيحي للمخطط الفني لمعدات القطع والتحويل الحلقية الرئيسية XGN15-12 (2)
    التطبيق حماية المحول حماية المحول حماية المحول
    الجهاز المدمج FLN36-12D 1 1 1
    المصهر S □ LAJ S □ LAJ S □ LAJ
    محول التيار LZZJ-12 - 1~3 -
    جهاز عرض الجهد الحي عالي الجهد DXN6-T 1 1 1
    مانعة الصواعق - - HY5WZ
    مفتاح التأريض 1 1 1
    العرض × العمق × الارتفاع (mm) 500x845x1600/1800 500x845x1600/1800 500x845x1600/1800

    منتجات ذات صلة

    معدات القطع والتحويل عالية الجهد من نفس السلسلة والأنواع الأخرى متاحة:
