نظرة عامة على المنتج
معدات القطع والتحويل المدمجة المعزولة بالهواء HXGN□-12 هي معدات قطع وتحويل طورتها شركتنا بناءً على التفسير الفني لمتطلبات مستخدمي الطاقة من حيث الموثوقية والسلامة والاكتناز للمعدات الكهربائية. تتميز بالعزل الهوائي والاكتناز وحقوق الملكية الفكرية الكاملة واختبارات النوع الكاملة. وهي مناسبة لأنظمة توزيع الطاقة 10 kV/7.2 kV للمباني العامة والمباني السكنية التجارية والصناعات الصناعية والتصنيعية، وكذلك للآلات الكاملة التي تُدار بواسطة محركات الجهد العالي ذات متطلبات الاكتناز العالية.
خصائص المنتج
مدمج / مرن
يلبي وضع العزل الهوائي معايير الخلوص والتفريغ الجزئي لمواصفات الصناعة الكهربائية الفنية.
أبعاد خزانة مدمجة، مطابقة لأبعاد الخزانة القياسية:
480*1000*1800 مم (العرض×العمق×الارتفاع)؛ نظام التوزيع الكامل مدمج بشكل خاص، مما يوفر المساحة لأراضي البناء الحضرية باهظة الثمن.
أشكال قضبان التوصيل المرنة وطرق التمديد تسهل التوصيل مع أنواع الخزائن المختلفة الأخرى.
متكامل / محكم الإغلاق
تصميم تركيبة قاطع الدائرة المتكامل: يجمع الجهاز المدمج مفتاح الفصل وقاطع الدائرة ومفتاح التأريض ومستشعر الجهد في جسم واحد، مع تصميم معياري وتشابك بسيط وموثوق وصيانة سهلة.
مرئي / عالي الكفاءة
تصميم مرئي لفجوة مفتاح الفصل، تسليم سريع، والتصميم المعياري الشامل يجعل التجميع في مصانع المعدات الكهربائية الكاملة مريحًا وسريعًا. يحقق الهيكل المتكامل جميع متطلبات التشابك داخل آلية واحدة، مما يقلل من خطر فشل التشابك الناتج عن مشاكل عملية التجميع في المصنع.
مستقر / متين
آليات زنبركية / مغناطيسية دائمة اختيارية، عمر ميكانيكي طويل، تغليف قاطع الدائرة الفراغي المحكم الإغلاق مع حماية من الغبار وأداء عزل عالٍ. يتيح الجمع المعياري لمخططات HXGN□-12 معدات القطع والتحويل المدمجة المعزولة بالهواء تغطية تطبيقات الدخول والخروج والحلقة الرئيسية ودوائر F-C.
ظروف الخدمة
- 1、الارتفاع لا يتجاوز 2000 م؛
- 2、درجة الحرارة المحيطة +40℃؛
- 3、الرطوبة النسبية: المتوسط اليومي لا يتجاوز 95%%%، المتوسط الشهري لا يتجاوز 95%%%؛
- 4、يجب ألا يكون الهواء المحيط ملوثًا بشكل واضح بالغازات المسببة للتآكل أو القابلة للاحتراق، وبخار الماء، إلخ؛
- 5、لا يوجد اهتزاز عنيف متكرر؛
بالنسبة لظروف الخدمة المختلفة أو المتطلبات الأخرى، استشر المصنع。
المعايير الفنية الرئيسية
| الجهد المقنن: | 12kV |
| جهد التحمل بتردد القدرة لمدة 1 دقيقة: | 42kV |
| جهد التحمل لصدمة الصواعق: | 75/85kV |
| التيار المقنن: | 630 — 1250A(المغذي) |
| التردد المقنن: | 50/60Hz |
| تيار القطع المقنن لقصر الدائرة: | 25kA/31.5kA |
| تيار التحمل المقنن قصير المدة: | 25kA/31.5kA |
| تيار التحمل المقنن الذروي: | 50kA/63kA |
| عدد عمليات القطع المقننة لقصر الدائرة: | 30 عملية |
| التحمل الميكانيكي: | 10000 عملية (قاطع الدائرة) |
| جهد التحمل بتردد القدرة للدائرة المساعدة: | 2000V |
| 630—1250A(الدخول) | |
| 3000 عملية (مفتاح الفصل/مفتاح التأريض)/100000 عملية (قاطع الدائرة) | |

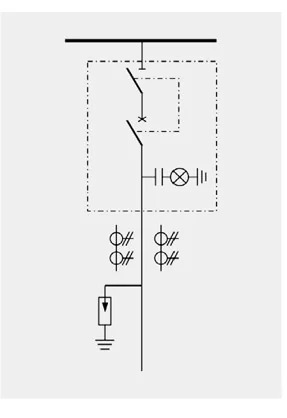

خزانة قاطع الدائرة للخروج ومفتاح التأريض: HXGN-12/04
التكوينات القياسية
- قاطع الدائرة الفراغي عالي الجهد المدمج HXGN-12 (1250A/31.5kA أو 630A/25kA)
- مفتاح الفصل
- آلية التشغيل (مع تشابك المنع الخماسي)
- مشبك تثبيت الكابل
- نافذة المراقبة
- محول التيار (3 قطع)
- جهاز الحماية بالمعالج الدقيق
التكوينات الاختيارية والميزات
- جهاز الإضاءة
- جهاز التحكم في درجة الحرارة والرطوبة
- مؤشر الجهد الحي
- مانعة صواعق
- عناصر مساعدة
- أبعاد المخطط الخارجي (العرض×العمق×الارتفاع): 480mm × 1000mm × 1800mm

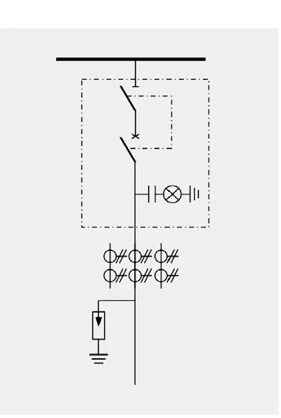

خزانة قاطع الدائرة للخروج: HXGN-12/05
التكوينات القياسية
- قاطع الدائرة الفراغي عالي الجهد المدمج HXGN-12 (1250A/31.5kA أو 630A/25kA)
- مفتاح الفصل
- آلية التشغيل (مع تشابك المنع الخماسي)
- مشبك تثبيت الكابل
- نافذة المراقبة
- محول التيار (2 قطعة)
- جهاز الحماية بالمعالج الدقيق
التكوينات الاختيارية والميزات
- جهاز الإضاءة
- جهاز التحكم في درجة الحرارة والرطوبة
- مؤشر الجهد الحي
- مانعة صواعق
- عناصر مساعدة
- أبعاد المخطط الخارجي (العرض×العمق×الارتفاع): 480mm × 1000mm × 1800mm
خزانة قاطع الدائرة للخروج: HXGN-12/06
التكوينات القياسية
- قاطع الدائرة الفراغي عالي الجهد المدمج HXGN-12 (1250A/31.5kA أو 630A/25kA)
- مفتاح الفصل
- آلية التشغيل (مع تشابك المنع الخماسي)
- مشبك تثبيت الكابل
- نافذة المراقبة
- محول التيار (2 قطعة)
- جهاز الحماية بالمعالج الدقيق
التكوينات الاختيارية والميزات
- جهاز الإضاءة
- جهاز التحكم في درجة الحرارة والرطوبة
- مؤشر الجهد الحي
- مانعة صواعق
- عناصر مساعدة. أبعاد المخطط الخارجي (العرض×العمق×الارتفاع): 480mm × 1000mm × 1800mm

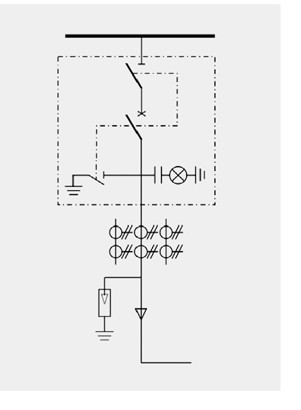

المخططات الأولية النموذجية

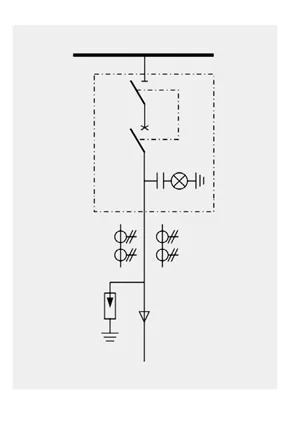

يوضح الشكل أدناه مخططًا أوليًا نموذجيًا لمعدات القطع والتحويل المدمجة المعزولة بالهواء HXGN□-12.

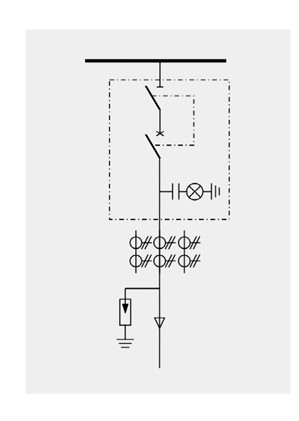

خزانة قاطع الدائرة للدخول: HXGN-12/01
| التكوينات القياسية | التكوينات الاختيارية والميزات |
|---|---|
|
|

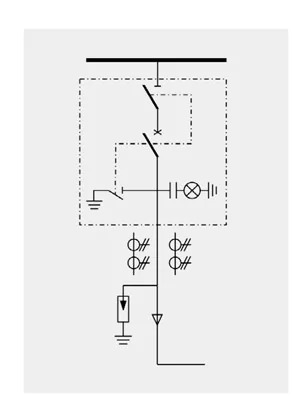

خزانة قاطع الدائرة للخروج: HXGN-12/02
| التكوينات القياسية | التكوينات الاختيارية والميزات |
|---|---|
|
|

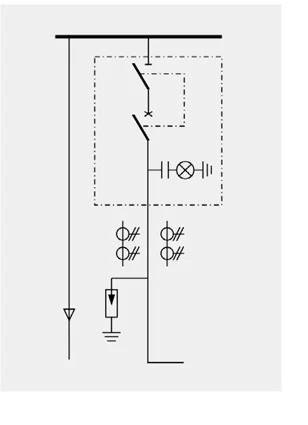

خزانة قاطع الدائرة للخروج ومفتاح التأريض: HXGN-12/03
| التكوينات القياسية | التكوينات الاختيارية والميزات |
|---|---|
|
|

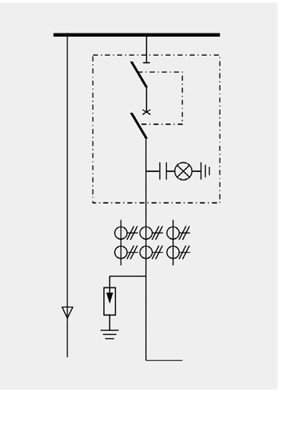

خزانة قاطع الدائرة للخروج ومفتاح التأريض: HXGN-12/07
التكوينات القياسية
- قاطع الدائرة الفراغي عالي الجهد المدمج HXGN-12 (1250A/31.5kA أو 630A/25kA)
- مفتاح الفصل
- آلية التشغيل(مع تشابك المنع الخماسي)
- مشبك تثبيت الكابل
- نافذة المراقبة
- محول التيار (2 قطعة)
- جهاز الحماية بالمعالج الدقيق
التكوينات الاختيارية والميزات
- جهاز الإضاءة
- جهاز التحكم في درجة الحرارة والرطوبة
- مؤشر الجهد الحي
- مانعة صواعق
- عناصر مساعدة
- أبعاد المخطط الخارجي:(العرض×العمق×الارتفاع)(480+400)520mm×1000mm×1800mm

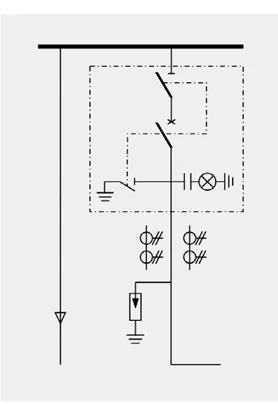

خزانة قاطع الدائرة للخروج ومفتاح التأريض: HXGN-12/08
التكوينات القياسية
- قاطع الدائرة الفراغي عالي الجهد المدمج HXGN-12 (1250A/31.5kA أو 630A/25kA)
- مفتاح الفصل
- آلية التشغيل(مع تشابك المنع الخماسي)
- مشبك تثبيت الكابل
- نافذة المراقبة
- محول التيار (3 قطع)
- جهاز الحماية بالمعالج الدقيق
التكوينات الاختيارية والميزات
- جهاز الإضاءة
- جهاز التحكم في درجة الحرارة والرطوبة
- مؤشر الجهد الحي
- مانعة صواعق
- عناصر مساعدة
- أبعاد المخطط الخارجي:(العرض×العمق×الارتفاع)(480+400)520mm×1000mm×1800mm

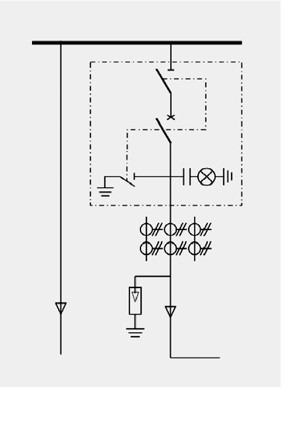

خزانة قاطع الدائرة للخروج: HXGN-12/09
التكوينات القياسية
- قاطع الدائرة الفراغي عالي الجهد المدمج HXGN-12 (1250A/31.5kA أو 630A/25kA)
- مفتاح الفصل
- آلية التشغيل(مع تشابك المنع الخماسي)
- مشبك تثبيت الكابل
- نافذة المراقبة
- محول التيار (2 قطعة)
- جهاز الحماية بالمعالج الدقيق
التكوينات الاختيارية والميزات
- جهاز الإضاءة
- جهاز التحكم في درجة الحرارة والرطوبة
- مؤشر الجهد الحي
- مانعة صواعق
- عناصر مساعدة
- أبعاد المخطط الخارجي:(العرض×العمق×الارتفاع)480mm x1000mm×1800mm

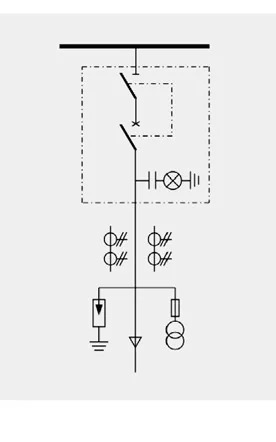

خزانة قاطع الدائرة للخروج: HXGN-12/10
التكوينات القياسية
- ■ قاطع الدائرة الفراغي عالي الجهد المدمج HXGN (1250A/31.5kA أو 630A/25kA)
- ■ مفتاح الفصل
- ■ آلية التشغيل (مع تشابك المنع الخماسي)
- ■ مشبك تثبيت الكابل
- ■ نافذة المراقبة
- ■ محول التيار (3 قطع)
- ■ جهاز الحماية بالمعالج الدقيق
التكوينات الاختيارية والميزات
- □ جهاز الإضاءة
- □ جهاز التحكم في درجة الحرارة والرطوبة
- □ مؤشر الجهد الحي
- □ مانعة صواعق
- □ عناصر مساعدة
- □ أبعاد المخطط الخارجي:(العرض×العمق×الارتفاع) 480mm ×1000mm ×1800mm

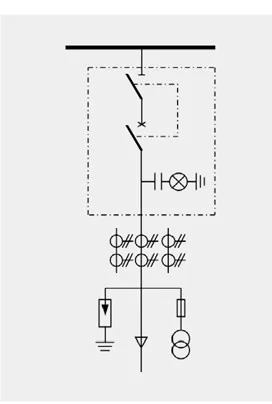

خزانة قاطع الدائرة للخروج ومفتاح التأريض:HXGN-12/11
التكوينات القياسية
- ■ قاطع الدائرة الفراغي عالي الجهد المدمج HXGN-12 (1250A/31.5kA أو 630A/25kA)
- ■ مفتاح الفصل
- ■ آلية التشغيل (مع تشابك المنع الخماسي)
- ■ مشبك تثبيت الكابل
- ■ نافذة المراقبة
- ■ محول التيار (2 قطعة)
- ■ محول الجهد (2 أو 1 قطعة)
- ■ جهاز الحماية بالمعالج الدقيق
التكوينات الاختيارية والميزات
- □ جهاز الإضاءة
- □ جهاز التحكم في درجة الحرارة والرطوبة
- □ مؤشر الجهد الحي
- □ مانعة صواعق
- □ عناصر مساعدة
- □ أبعاد المخطط الخارجي:(العرض×العمق×الارتفاع) 720mm ×1000mm ×1800mm

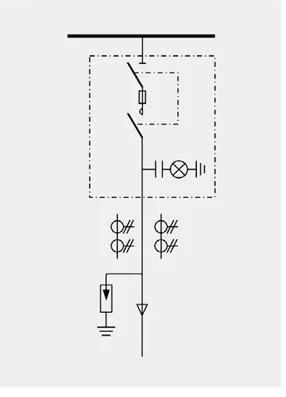

خزانة قاطع الدائرة للخروج ومفتاح التأريض:HXGN-12/12
التكوينات القياسية
- ■ قاطع الدائرة الفراغي عالي الجهد المدمج HXGN-12 (1250A/31.5kA أو 630A/25kA)
- ■ مفتاح الفصل
- ■ آلية التشغيل (مع تشابك المنع الخماسي)
- ■ مشبك تثبيت الكابل
- ■ نافذة المراقبة
- ■ محول التيار (2 قطعة)
- ■ محول الجهد (2 أو 1 قطعة)
- ■ جهاز الحماية بالمعالج الدقيق
التكوينات الاختيارية والميزات
- □ جهاز الإضاءة
- □ جهاز التحكم في درجة الحرارة والرطوبة
- □ مؤشر الجهد الحي
- □ مانعة صواعق
- □ عناصر مساعدة
- □ أبعاد المخطط الخارجي:(العرض×العمق×الارتفاع) 720mm ×1000mm ×1800mm

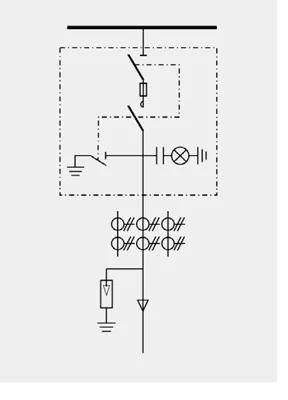

خزانة قاطع الدائرة للخروج F-C: HXGN-12/13
| التكوينات القياسية | التكوينات الاختيارية والميزات |
|---|---|
| ■ قاطع الدائرة الفراغي عالي الجهد المدمج HXGN-12 (1250A/31.5kA أو 630A/25kA) | □جهاز الإضاءة |
| ■مفتاح الفصل | □جهاز التحكم في درجة الحرارة والرطوبة |
| ■آلية التشغيل (مع تشابك المنع الخماسي) | □مؤشر الجهد الحي |
| ■مشبك تثبيت الكابل | □مانعة صواعق |
| ■نافذة المراقبة | □عناصر مساعدة |
| ■محول التيار (2 قطعة) | □أبعاد المخطط الخارجي (العرض×العمق×الارتفاع): 480mm × 1000mm × 1800mm |
| ■جهاز الحماية بالمعالج الدقيق | - |

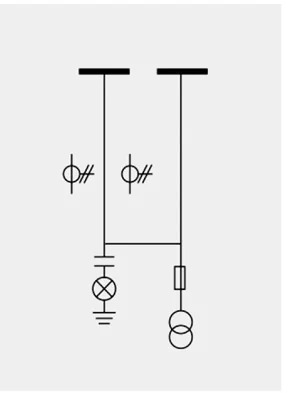

خزانة قاطع الدائرة للخروج بطريقة F-C:HXGN-12/14
| التكوينات القياسية | التكوينات الاختيارية والميزات |
|---|---|
| ■ قاطع الدائرة الفراغي عالي الجهد المدمج HXGN-12 (1250A/31.5kA أو 630A/25kA) | □جهاز الإضاءة |
| ■مفتاح الفصل | □جهاز التحكم في درجة الحرارة والرطوبة |
| ■آلية التشغيل (مع تشابك المنع الخماسي) | □مؤشر الجهد الحي |
| ■مشبك تثبيت الكابل | □مانعة صواعق |
| ■نافذة المراقبة | □عناصر مساعدة |
| ■محول التيار (2 قطعة) | □أبعاد المخطط الخارجي (العرض×العمق×الارتفاع): 480mm × 1000mm × 1800mm |
| ■جهاز الحماية بالمعالج الدقيق | - |

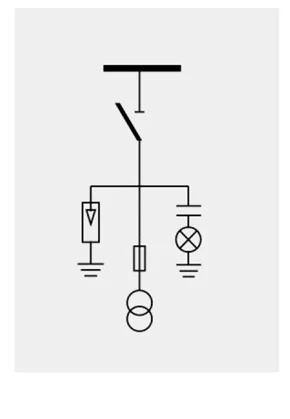

خزانة قاطع الدائرة للخروج ومفتاح التأريض:HXGN-12/15
| التكوينات القياسية | التكوينات الاختيارية والميزات |
|---|---|
| ■ قاطع الدائرة الفراغي عالي الجهد المدمج HXGN-12 (1250A/31.5kA أو 630A/25kA) | □جهاز الإضاءة |
| ■مفتاح الفصل | □جهاز التحكم في درجة الحرارة والرطوبة |
| ■آلية التشغيل (مع تشابك المنع الخماسي) | □مؤشر الجهد الحي |
| ■مشبك تثبيت الكابل | □مانعة صواعق |
| ■نافذة المراقبة | □عناصر مساعدة |
| ■محول التيار (2 قطعة) | □أبعاد المخطط الخارجي:（العرض×العمق×الارتفاع）720mm ×1000mm ×1800mm |
| ■محول الجهد (2 أو 1 قطعة) | - |
| ■جهاز الحماية بالمعالج الدقيق | - |
خزانة قاطع الدائرة للخروج ومفتاح التأريض:HXGN-12/16
التكوينات القياسية
- ■ قاطع الدائرة الفراغي عالي الجهد المدمج HXGN-12 (1250A/31.5kA أو 630A/25kA)
- ■ مفتاح الفصل
- ■ آلية التشغيل (مع تشابك المنع الخماسي)
- ■ مشبك تثبيت الكابل
- ■ نافذة المراقبة
- ■ محول التيار (2 قطعة)
- ■ محول الجهد (2 قطعة أو 1 قطعة)
- ■ جهاز الحماية بالمعالج الدقيق
التكوينات الاختيارية والميزات
- □ جهاز الإضاءة
- □ جهاز التحكم في درجة الحرارة والرطوبة
- □ مؤشر الجهد الحي
- □ مانعة صواعق
- □ عناصر مساعدة
- □ أبعاد المخطط الخارجي: (العرض × العمق × الارتفاع) 720mm ×1000mm ×1800mm

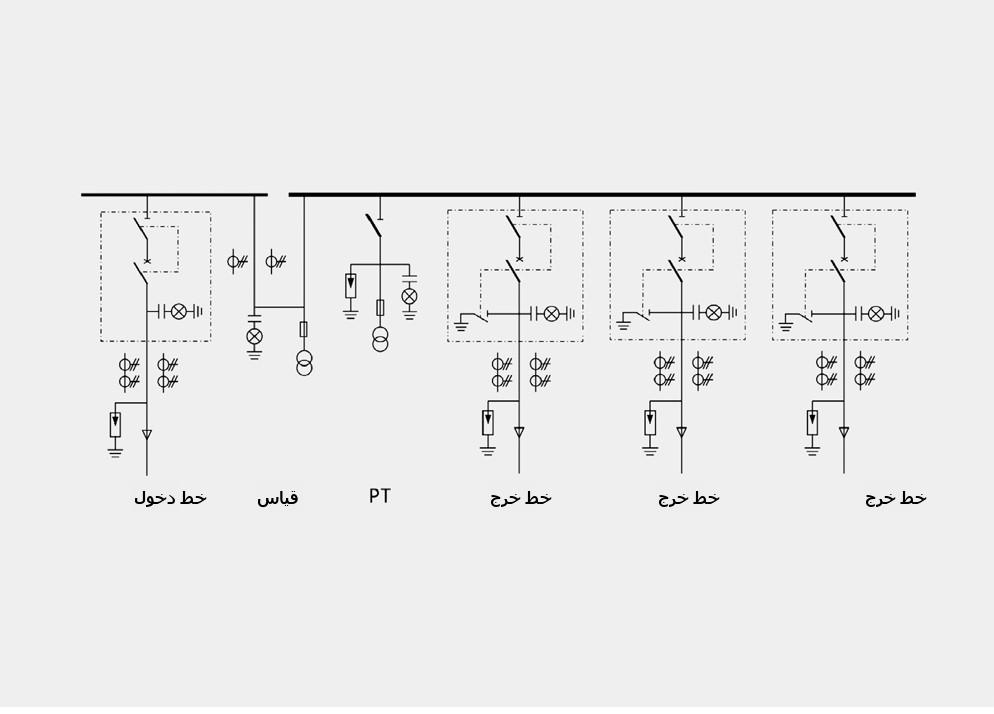

أمثلة المخططات النموذجية
