Обзор продукции
Данное изделие разработано путём заимствования зарубежной технологии и сочетания с отечественной практикой; всё изделие отличается малым объёмом, простотой монтажа и обслуживания, низким шумом, низкими потерями, антивандальностью, высокой перегрузочной способностью и полной защитой. Оно подходит для новых жилых кварталов, зелёных зон, парков, станций, гостиниц, строительных площадок, аэропортов и других мест. Комбинированная подстанция ZGS-12 (американского типа) имеет полностью изолированную, полностью герметичную конструкцию, практически не требует обслуживания и обеспечивает личную безопасность.
Комбинированная подстанция ZGS□-12 (американского типа) подходит для систем кольцевого питания 10 кВ, двух источников питания или тупикового питания, выполняя функции трансформации, учёта, компенсации, управления и защиты.

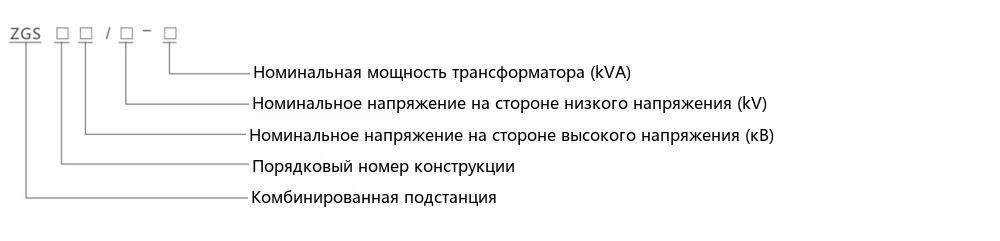

Обозначение типа
Особенности и преимущества
- Полностью изолированная, полностью герметичная, практически не требует обслуживания, надёжно обеспечивает личную безопасность;
- Компактная конструкция, объём составляет всего 1/3-1/5 объёма подстанций европейского типа той же мощности, малая высота;
- Доступна конструкция с раздельным баком для предотвращения загрязнения маслом бака трансформатора;
- Сторона высокого напряжения использует полнодиапазонную защиту с двойным предохранителем, что значительно снижает затраты:
- Подходит как для кольцевого питания, так и для тупикового использования; кабельные соединители могут быть аварийно подключены/отключены при токе нагрузки 200 А;
- Бак выполнен из сотовых двойных сэндвич-панелей с теплоизоляцией и теплоотводом;
- На стороне низкого напряжения добавлен электронный защитный блок от обрыва фазы; при появлении аномального напряжения в системе главный вводной выключатель может быть быстро отключён;
- Сторона высокого напряжения использует масляный выключатель нагрузки или выключатель нагрузки SF6 с возможностью модернизации до электроприводного управления, что закладывает основу для автоматизации распределения.
- Используются масляные трансформаторы серии S9 или более производительной серии S11.
Условия эксплуатации
- Высота над уровнем моря не более 1000 м;
- Температура окружающей среды: от -35℃ до +40℃;
- Относительная влажность: среднесуточная не более 95%, среднемесячная не более 90%;
- Место установки: отсутствие пожаро- и взрывоопасности и химически агрессивных газов, хорошая вентиляция, наклон грунта не более 3°.
Применимые стандарты
GB/T 17467-1998 «Комплектные трансформаторные подстанции высокого/низкого напряжения»
DL/T 537-93 «Технические условия заказа на комплектные трансформаторные подстанции 6-35 кВ»
Технические параметры
Технические параметры комбинированной подстанции
| № | Параметр | Ед. изм. | Технические параметры |
|---|---|---|---|
| 1 | Номинальное напряжение | кВ | 10/0.4 (ВН/НН) |
| 2 | Рабочее напряжение | кВ | 12 (сторона ВН) |
| 3 | Номинальная частота | Гц | 50 |
| 4 | Номинальная мощность | кВА | 150-1600 |
| 5 | Выдерживаемое напряжение промышленной частоты 1 мин | кВ | 35 |
| 6 | Импульсное напряжение грозового разряда | кА | 75 |
| 7 | Способ охлаждения | - | ONAN (масляное самоохлаждение) |
| 8 | Отключающий ток резервного предохранителя ВН | кА | 50 |
| 9 | Отключающий ток байонетного предохранителя | кА | 2.5 |
| 10 | Температура окружающей среды | ℃ | -35~+40 |
| 11 | Превышение температуры обмотки | К | 65 |
| 12 | Регулирование напряжения без возбуждения | - | ±5% или ±2×2.5% |
| 13 | Уровень шума | дБ | 50 |
| 14 | Класс защиты | - | IP43 |
Трансформатор
Выбран новый трансформатор серии S9 с низкими потерями, хорошей перегрузочной способностью и высокой стойкостью к коротким замыканиям; все крепёжные детали имеют защитную обработку. Также доступен трансформатор серии S11 с витой бесшовной магнитной системой с лучшими характеристиками.
| Мощность (кВА) | Напряжение (кВ) | Группа соединений | Ток холостого хода (%) | Потери холостого хода (Вт) | Напряжение КЗ % | Потери нагрузки (Вт) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВН | НН | S9 | S10 | S11 | S9 | S10 | S11 | S9 | S10 | S11 | |||
| 50 | 10±5% или ±2×2.5% |
0.4 | Dyn11 Yyno |
2.0 | 1.9 | 0.75 | 0.17 | 0.15 | 0.12 | 4.0 | 0.87 | 0.83 | 0.87 |
| 63 | 1.9 | 1.8 | 0.7 | 0.2 | 0.18 | 0.14 | 1.04 | 0.99 | 1.04 | ||||
| 80 | 1.9 | 1.7 | 0.7 | 0.25 | 0.22 | 0.175 | 1.25 | 1.2 | 1.25 | ||||
| 100 | 1.8 | 1.55 | 0.65 | 0.29 | 0.26 | 0.2 | 1.5 | 1.42 | 1.5 | ||||
| 125 | 1.7 | 1.45 | 0.65 | 0.34 | 0.3 | 0.235 | 1.8 | 1.72 | 1.8 | ||||
| 160 | 1.6 | 1.3 | 0.6 | 0.4 | 0.36 | 0.27 | 2.2 | 2.12 | 2.2 | ||||
| 200 | 1.5 | 1.2 | 0.55 | 0.48 | 0.43 | 0.33 | 2.6 | 2.5 | 2.6 | ||||
| 250 | 1.4 | 1.1 | 0.5 | 0.56 | 0.5 | 0.39 | 3.05 | 2.9 | 3.05 | ||||
| 315 | 1.4 | 1.0 | 0.45 | 0.67 | 0.29 | 0.465 | 3.65 | 3.45 | 3.65 | ||||
| 400 | 1.3 | 1.0 | 0.4 | 0.8 | 0.71 | 0.56 | 4.3 | 4.15 | 4.3 | ||||
| 500 | 1.2 | 1.0 | 0.4 | 0.96 | 0.85 | 0.67 | 4.5 | 5.15 | 4.82 | 5.15 | |||
| 630 | 1.1 | 0.8 | 0.4 | 1.2 | 1.6 | 0.81 | 6.2 | 5.86 | 6.2 | ||||
| 800 | 1.0 | 0.7 | 0.35 | 1.4 | 1.23 | 0.98 | 7.5 | 7.2 | 7.5 | ||||
| 1000 | 1.0 | 0.6 | 0.3 | 1.7 | 1.5 | 1.15 | 10.3 | 9.8 | 10.3 | ||||
| 1250 | 0.9 | 0.6 | 0.27 | 1.95 | 1.72 | 1.36 | 12.0 | 12.2 | 12.0 |
Выключатель нагрузки
Выключатель нагрузки — масляный, трёхполюсный с пружинным механизмом управления; способен включать/отключать под нагрузкой, скорость переключения не зависит от усилия оператора; доступные типы: двухпозиционный, четырёхпозиционный T-типа, четырёхпозиционный V-типа и др.
Технические параметры
| Параметр | Параметр | Ед. изм. | 315A | 630A |
|---|---|---|---|---|
| Номинальное напряжение | - | кВ | 12 | 12 |
| Номинальный ток | - | А | 315 | 630 |
| Номинальная частота | - | Гц | 50 | 50 |
| Номинальный ток включения при КЗ | - | кА | 31.5 | 50 |
| Номинальный ток термической стойкости | - | кА | 12.5 | 50 |
| Номинальная длительность термической стойкости | - | с | 2 | 2 |
| Механическая износостойкость | - | операций | 2000 | 2000 |
| Испытание импульсным грозовым разрядом | Между фазами и на землю | кВ | 75 | 75 |
| Изолирующий промежуток | кВ | 85 | 85 | |
| Выдерживаемое напряжение промышленной частоты 1 мин | Между фазами и на землю | кВ | 42 | 42 |
| Изолирующий промежуток | кВ | 48 | 48 | |
| Номинальный пиковый ток стойкости | - | кА | 31.5 | 50 |
Предохранитель
Сторона высокого напряжения американской комплектной подстанции обеспечивает полнодиапазонную защиту резервным предохранителем, включённым последовательно с байонетным предохранителем — простой по принципу, экономичный и надёжный. Резервный предохранитель представляет собой масляный высоковольтный токоограничивающий предохранитель с большой отключающей способностью, срабатывающий только при внутренних неисправностях трансформатора; байонетный предохранитель содержит плавкую вставку двойной чувствительности, обеспечивающую двойную защиту по току и температуре, а после перегорания плавкая вставка может быть удобно заменена на месте.
Технические параметры
| № | Мощность трёхфазного трансформатора (кВА) | Первичное напряжение трансформатора (10 кВ) | |
|---|---|---|---|
| - | - | Номинальный ток XRNT (А) | Номинальный ток защиты от перегрузки PRNT1 (А) |
| 1 | 30 | 10 | 6 |
| 2 | 50 | 16 | 8 |
| 3 | 80 | 16 | 10 |
| 4 | 100 | 20 | 15 |
| 5 | 125 | 25 | 15 |
| 6 | 160 | 31.5 | 25 |
| 7 | 200 | 40 | 25 |
| 8 | 250 | 50 | 40 |
| 9 | 315 | 63 | 40 |
| 10 | 400 | 63 | 40 |
| 11 | 500 | 80 | 50 |
| 12 | 630 | 100 | 50, 65 |
| 13 | 800 | 125 | 65 |
| 14 | 1250 | 160 | 100 |
| 15 | 1600 | 200 | 140 |
Конструкция подстанции

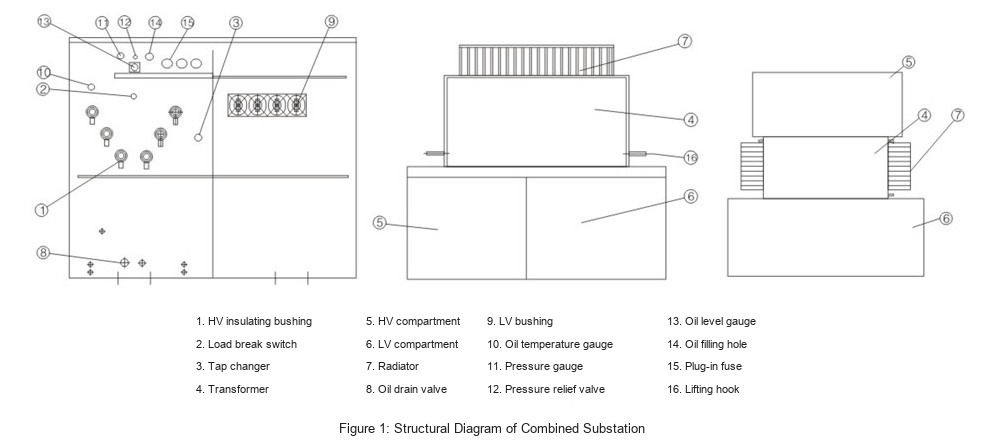

Конструкция бака состоит из трёх отсеков: отсека высокого напряжения, отсека низкого напряжения и отсека масляного бака. Отсек высокого напряжения включает кабельные принадлежности высокого напряжения, выключатель нагрузки, переключатель ответвлений без возбуждения, байонетный предохранитель, клапан сброса давления, маслоуказатель уровня, масляный термометр и сливной клапан. Отсек низкого напряжения включает вводы низкого напряжения, измерительные приборы низкого напряжения, автоматические выключатели и компенсацию конденсаторами. Отсек масляного бака включает обмотки и магнитную систему трансформатора, радиатор; выключатель нагрузки высокого напряжения и предохранители находятся внутри масляного бака. В соответствии с требованиями схемы конструкция подстанции может быть выполнена в треугольной или прямоугольной компоновке (см. рисунок ниже).
Указания по эксплуатации
Управление выключателем нагрузки:
Используемые в комбинированной подстанции масляные выключатели нагрузки по своему назначению делятся на три типа: двухпозиционный, четырёхпозиционный T-типа и четырёхпозиционный V-типа; можно выбрать один из них, и операции всех трёх следующие: выключатель нагрузки комбинированной подстанции ZGS-12 (американского типа) доступен в двухпозиционном, четырёхпозиционном T-типа и четырёхпозиционном V-типа исполнениях.
◇ Для четырёхпозиционного выключателя нагрузки V-типа см. рисунок 2; подвижный нож имеет «V»-образную конструкцию, показан чёрным на рисунке; «Ⅰ, Ⅱ» на рисунке — вводы/выводы кольцевого питания, а «T» — ввод высокого напряжения трансформатора через резервный предохранитель и байонетный предохранитель. Выключатель нагрузки кольцевой магистрали переключает сеть под нагрузкой.
Четыре рабочих положения выключателя нагрузки:
- ◇ В положении «Ⅰ-Ⅱ-T» сети Ⅰ и Ⅱ соединены, и трансформатор под напряжением (подстанция работает как блок кольцевой магистрали);
- ◇ В положении «Ⅰ-T» сеть Ⅰ соединена с трансформатором (подстанция работает как тупиковая);
- ◇ В положении «Ⅱ-T» сеть Ⅱ соединена с трансформатором (подстанция работает как тупиковая);
- ◇ В положении «O» обе сети Ⅰ/Ⅱ и трансформатор отключены (ничего не под напряжением).
Вставьте специальную рукоятку управления в вал выключателя и поверните примерно на 130° по часовой стрелке или против часовой стрелки; каждая операция перемещает подвижный нож на один шаг. Пример переключения: смена питания с источника «Ⅰ» на источник «Ⅱ». Сторона высокого напряжения комбинированной подстанции ZGS-12 (американского типа) подключается к вводу высокого напряжения трансформатора через резервный предохранитель и байонетный предохранитель.
- ◇ Вставьте специальную рукоятку управления в вал выключателя;
- ◇ Поверните выключатель один раз по часовой стрелке; «V»-образный нож теперь в положении «Ⅰ-Ⅱ-T»;
- ◇ Поверните ещё раз по часовой стрелке; «V»-образный нож теперь между «Ⅱ-T», питание от источника «Ⅱ»; операция завершена.
Способ управления 2:
- ◇ Вставьте специальную рукоятку управления в вал выключателя;
- ◇ Поверните выключатель один раз против часовой стрелки; «V»-образный нож теперь в положении «O»:
- ◇ Поверните ещё раз против часовой стрелки; «V»-образный нож теперь между «Ⅱ-T», питание от источника «Ⅱ»; операция завершена.
Оба способа позволяют переключить питание с источника «Ⅰ» на «Ⅱ», но второй способ безопаснее и рациональнее: после отключения источника «Ⅰ» он не будет повторно подан под напряжение, и при отказе источника «Ⅱ» выключатель не включится на неисправность. При первом способе, однако, оба источника могут быть соединены одновременно; при переключении с источника «Ⅰ» на «Ⅱ» могут возникнуть неисправности из-за разности фаз между источниками.
Приложение 1: Типовые схемы высокого напряжения
| Номер схемы | H-01 | H-02 | H-03 |
|---|---|---|---|

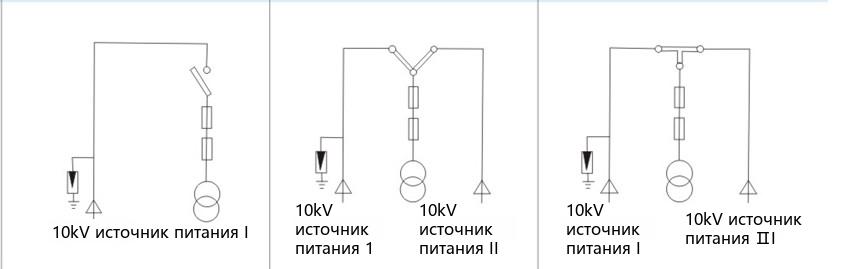

| Однолинейная схема главной цепи |  |
||
| - | Тупиковая американская подстанция с двухпозиционным выключателем нагрузки. | Американская подстанция кольцевой магистрали с четырёхпозиционным выключателем нагрузки «V»-типа. | Американская подстанция кольцевой магистрали с четырёхпозиционным выключателем нагрузки «T»-типа. |
| - | Одноисточниковое питание, подходит для тупиковых потребителей | Кольцевое или двух источников питание; однако при отключении трансформатора источники высокого напряжения I и II отключаются одновременно; ток кольцевой магистрали 315 А, 630 А. | Кольцевое или двух источников питание; при отключении трансформатора два источника высокого напряжения не соединяются друг с другом; ток кольцевой магистрали 315 А, 630 А. |
| Номер схемы | H-04 | H-05 | - |
|---|---|---|---|

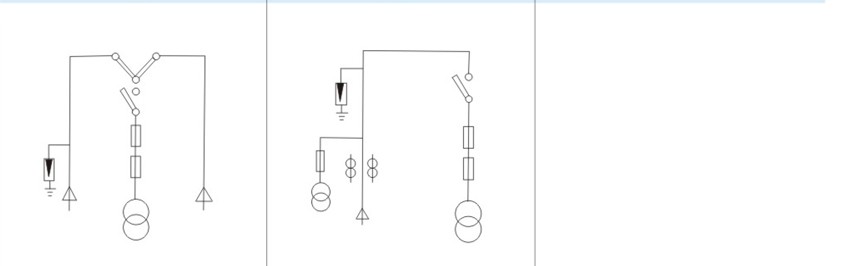

| Однолинейная схема главной цепи |  |
||
| - | Тупиковая американская подстанция с четырёхпозиционным «V»-типа и двухпозиционным выключателем нагрузки. | Тупиковая американская подстанция с функцией учёта высокого напряжения. | - |
| - | Кольцевое или двух источников питание; полная схема кольцевой магистрали; ток кольцевой магистрали 315 А, 630 А. | Для потребителей, требующих учёта высокого напряжения | - |
Приложение 2: Типовые схемы низкого напряжения
| Номер схемы | L-01 | L-02 | L-03 |
|---|---|---|---|

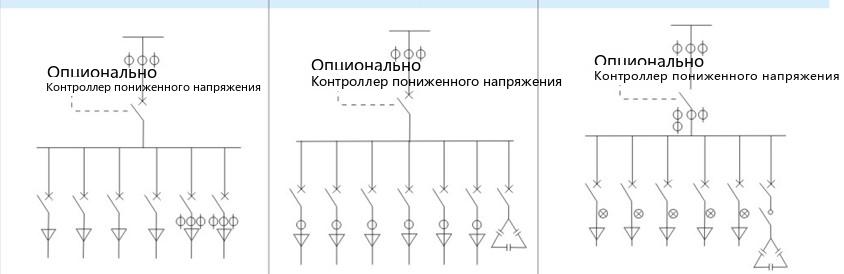

| Однолинейная схема главной цепи |  |
||
| Тип американской подстанции | Тупиковая американская подстанция с двухпозиционным выключателем нагрузки. | Американская подстанция кольцевой магистрали с четырёхпозиционным выключателем нагрузки «V»-типа. | Американская подстанция кольцевой магистрали с четырёхпозиционным выключателем нагрузки «T»-типа. |
| Выбор выключателя | Главный выключатель, общий учёт (активный/реактивный), активный учёт двух отходящих линий, отходящие 63-1250 А, опциональный контроллер минимального напряжения; для всех мощностей. | Главный выключатель, общий учёт (активный/реактивный), отходящие 63-1250 А, опциональный контроллер минимального напряжения; для всех мощностей. | Главный выключатель, общий учёт (активный/реактивный), отходящие 63-1250 А, компенсация реактивной мощности 30-360 квар, опциональный контроллер минимального напряжения; для всех мощностей. |
| Номер схемы | L-04 | L-05 | L-06 |
|---|---|---|---|

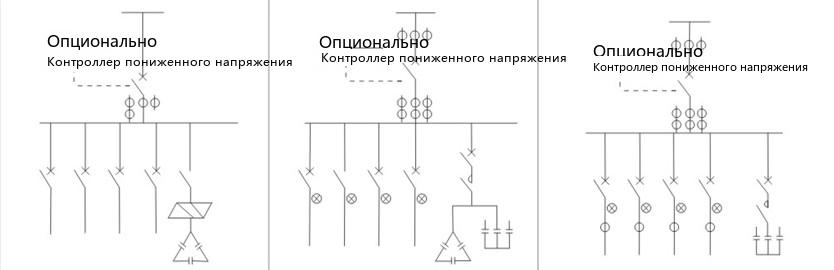

| Однолинейная схема главной цепи |  |
||
| Тип американской подстанции | Тупиковая американская подстанция с двухпозиционным выключателем нагрузки. | Американская подстанция кольцевой магистрали с четырёхпозиционным выключателем нагрузки «V»-типа. | Американская подстанция кольцевой магистрали с четырёхпозиционным выключателем нагрузки «T»-типа. |
| Выбор выключателя | Главный выключатель, общий учёт (активный/реактивный), отходящие 63-1250 А, опциональный контроллер минимального напряжения; коммутационные аппараты — интеллектуальные комбинированные выключатели и ёмкостные бесконтактные выключатели; для всех мощностей. | Главный выключатель, общий учёт (активный/реактивный), отходящие 63-1250 А, опциональный контроллер минимального напряжения; компенсация трёхфазная общая и пофазная; для всех мощностей. | Главный выключатель, общий учёт (активный/реактивный), отходящие 63-1250 А, компенсация реактивной мощности 30-360 квар, опциональный контроллер минимального напряжения с пофазной компенсацией; для всех мощностей. |
