YBD-12 Подземная комплектная трансформаторная подстанция

Обзор продукции

Поскольку городские земли становятся всё более дефицитными, а жители предъявляют всё более высокие требования к среде проживания, традиционные комплектные трансформаторные подстанции всё чаще подвергаются критике за громоздкие размеры и однообразный внешний вид, что часто вызывает конфликты между пользователями и энергоснабжающими организациями по поводу выбора места размещения распределительного оборудования. В ответ на этот рыночный спрос и на основе многолетнего опыта производства подземных трансформаторов наша компания разработала новый тип комплектной трансформаторной подстанции — подземную подстанцию с лайтбоксом — с малой занимаемой площадью, элегантным внешним видом и высокой гармонией с окружающей средой.

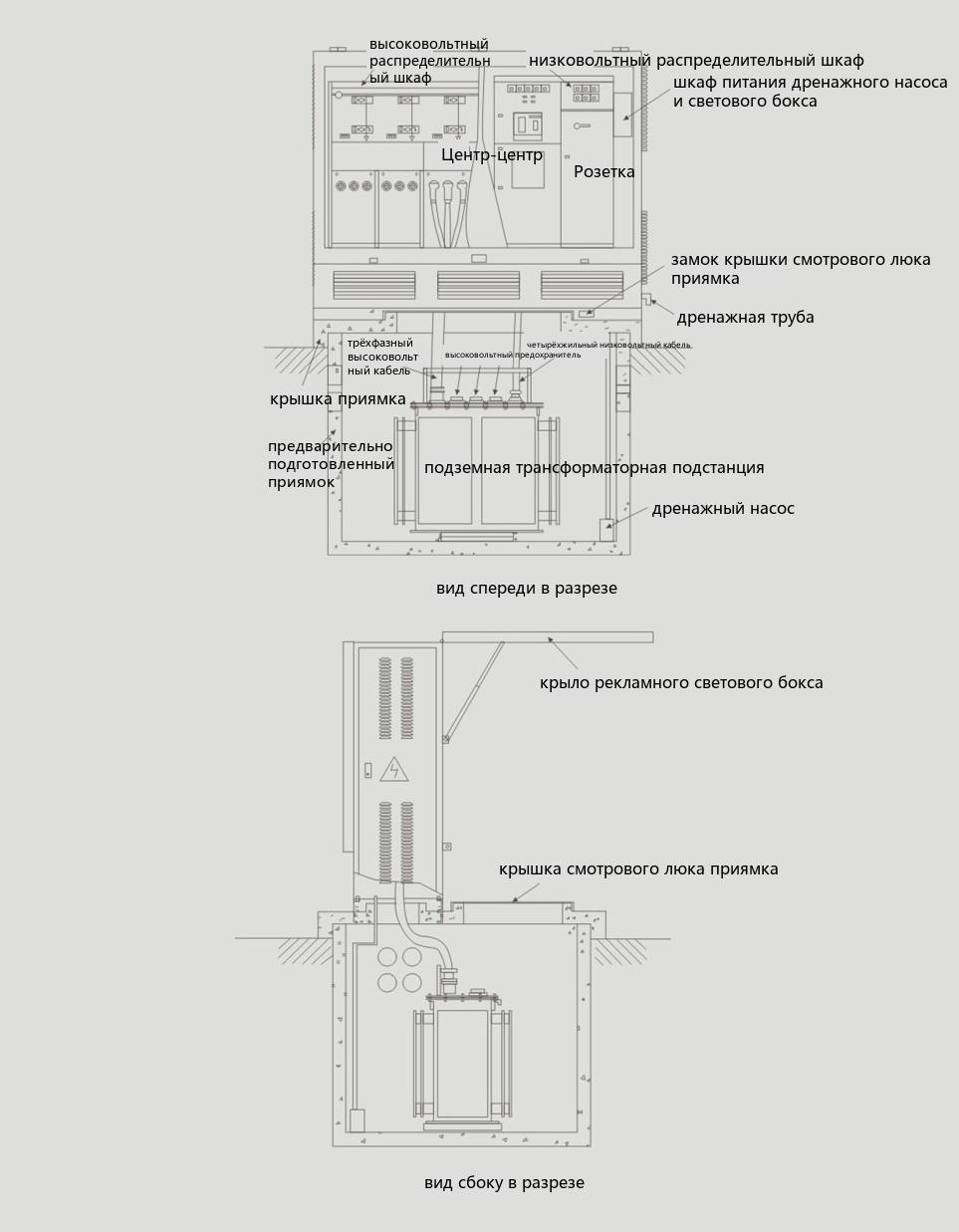

Подземная комплектная подстанция YBD-12 в основном состоит из двух частей: подземного трансформатора (с сборным приямком), устанавливаемого под землёй, и наружного рекламного лайтбокса с распределительным устройством высокого и низкого напряжения, устанавливаемого над землёй. Подземный трансформатор — это новый тип распределительного трансформатора с защитой предохранителем высокого напряжения, способный работать погружённым в воду в течение определённого времени, и широко применяется в аэропортах, на скоростных автомагистралях, мостах и в туннелях Китая. Внутри наружного лайтбокса с распределительным устройством высокого и низкого напряжения находится наружный распределительный шкаф высокого и низкого напряжения, а снаружи бака — рекламный лайтбокс; рекламное содержание может быть разработано в соответствии с окружающей обстановкой и требованиями пользователя. Всё изделие занимает мало земли и элегантно; оно не только хорошо гармонирует с окружающей средой, но и выполняет рекламные функции.

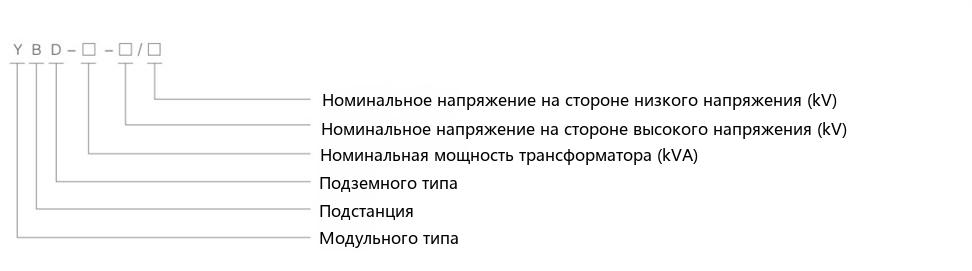

Обозначение типа

Условия эксплуатации

• Высота над уровнем моря: не более 1000 м;
• Температура окружающей среды: максимальная +50℃;
• Минимальная температура: -25℃;
• Относительная влажность: среднесуточная не более 95%;
  среднемесячная не более 90%;
• Наклон при монтаже не более 3 градусов, отсутствие мест с частыми сильными вибрациями и ударами;
• Окружающий воздух не содержит взрывоопасных газов и не имеет явного загрязнения коррозионными или горючими газами.

Преимущества продукции

По сравнению с традиционными комплектными трансформаторными подстанциями данное изделие имеет следующие существенные преимущества:

◆ Высокая надёжность

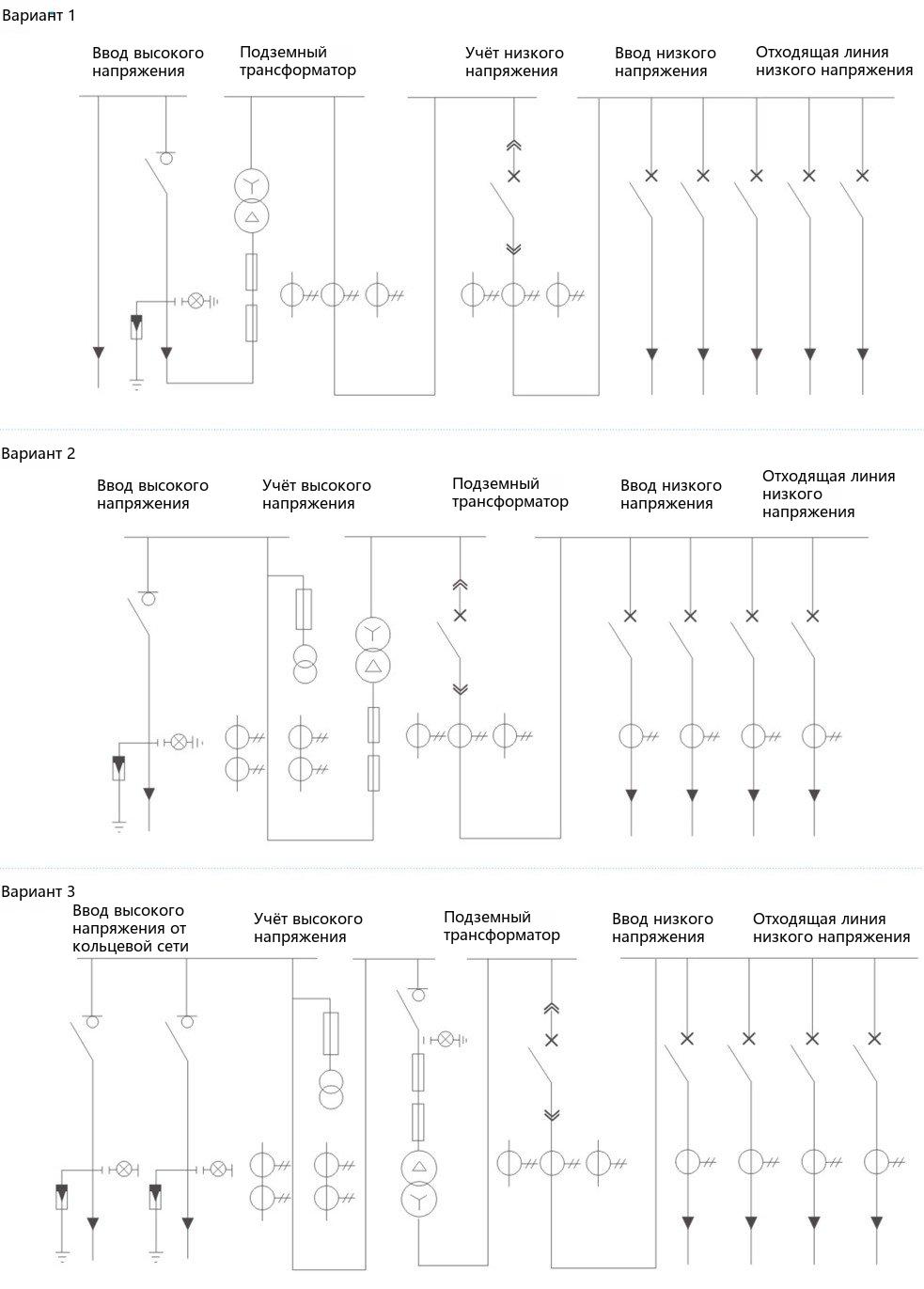

◇ Подземный трансформатор, выбранный для подземной комплектной подстанции YBD-12, имеет антикоррозионный полностью герметичный бак из нержавеющей стали; вводы и выводы высокого и низкого напряжения используют водонепроницаемые, полностью герметичные, полностью изолированные и полностью экранированные соединения, обеспечивая антикоррозионную и герметизирующую способность подземного трансформатора, при этом общий класс защиты достигает IP68, что допускает кратковременную работу под водой. Конфигурация защиты высокого напряжения гибкая: она может быть защищена полностью изолированным распределительным устройством кольцевой магистрали SF6, либо полнодиапазонная защита может быть обеспечена на входе подземного трансформатора масляным выключателем нагрузки с байонетным предохранителем и резервным предохранителем. При возникновении неисправности трансформатора точка повреждения может быть быстро отключена без влияния на работу всей линии.

◇ Фундамент приямка спроектирован и изготовлен с учётом гидроизоляции и дренажа: верхнее вентиляционное отверстие имеет эффективную защиту от дождя и воды, боковые стороны и дно обработаны специальными гидроизоляционными материалами, а все кабельные вводы используют системы уплотнения Roxtec для предотвращения протечек. Приямок оснащён системой автоматического теплообмена внутреннего и наружного контуров, а в нижней части установлена система автоматического дренажного контроля. Подземная подстанция может работать погружённой в воду и выдерживать наводнения; все эти меры гарантируют 20-летний срок службы подземного трансформатора, не требующего обслуживания и осмотра, что эффективно повышает надёжность системы электроснабжения.

Энергосбережение

Подземный трансформатор, выбранный для подземной комплектной подстанции YBD-12, представляет собой низкопотерьный трансформатор с витой магнитной системой серии S11; его потери холостого хода и нагрузки значительно ниже, чем у традиционных трансформаторов с шихтованной магнитной системой (по сравнению с S9 потери холостого хода снижены на 30%, а потери нагрузки — на 15%).

Снижение шума

Как известно, основным фактором влияния комплектных трансформаторных подстанций на окружающих жителей является шум трансформатора. Шум в основном исходит от магнитной системы; трансформатор, установленный в обычной комплектной подстанции, обычно находится на высоте около 1,2 м над землёй, и если подстанция расположена близко к окнам жилых домов, шум неизбежно проникает в комнаты жителей ночью и влияет на сон. После установки трансформатора или всей подстанции под землёй шум значительно снижается и практически не влияет на жителей.

Высокая автоматизация

Подземная комплектная подстанция YBD-12 может передавать информацию о рабочем состоянии подземного комбинированного трансформатора и распределительного устройства высокого и низкого напряжения обслуживающему персоналу через комплексное устройство измерения и контроля с использованием технологии беспроводной сети GPRS (наш патентованный продукт), что значительно облегчает управление и использование подстанции.

Эстетика и гармония с окружающей средой

Традиционные комплектные трансформаторные подстанции слишком громоздки, чтобы гармонировать с окружающей средой. Особенно в элитных жилых кварталах и коммерческих улицах, где земля чрезвычайно дорога, трудно найти участок для громоздкой подстанции, что снижает общий уровень квартала и может даже повлиять на продажи близлежащих зданий. Поскольку трансформатор подземной подстанции с лайтбоксом установлен под землёй, он не влияет на окружающую среду; надземный распределительный шкаф невелик и легко гармонирует с окружающей средой. Например, в жилых кварталах надземный шкаф может сочетаться с озеленением квартала и стать частью ландшафта; на городских магистралях и скоростных автомагистралях надземный шкаф может быть оформлен как рекламный лайтбокс.

Создание ценности для клиентов

• Подземная подстанция с лайтбоксом занимает мало земли, может заменить традиционные распределительные помещения, сокращает строительство распределительных помещений, снижает капитальные затраты и сокращает сроки строительства. Она элегантна и гармонирует с окружающей средой; установленная в жилых кварталах, она не только не влияет на цены близлежащих зданий, но и повышает уровень жизни в квартале.
• Подземная подстанция с лайтбоксом, установленная на городских магистралях и скоростных автомагистралях, имеет надземное распределительное устройство с рекламным лайтбоксом, что не только украшает окружающую среду, но и приносит клиентам долгосрочный рекламный доход.

Распределительное устройство с рекламным лайтбоксом высокого и низкого напряжения

Распределительное устройство имеет двухдверную конструкцию с классом защиты IP34. Первый слой — рекламный лайтбокс, оболочка которого оснащена гидравлическими стойками и может открываться на 90 градусов; второй слой — дверь распределительного устройства, обеспечивающая независимую защиту оболочки оборудования высокого и низкого напряжения даже после повреждения оболочки лайтбокса.

Замки первого и второго слоёв независимы; обслуживание лайтбокса не влияет на работу распределительного устройства.

Может быть изготовлено как рекламные лайтбоксы с обеих сторон, либо с одной стороны рекламный лайтбокс, а с другой — светодиодный экран HD; источник света использует светодиодные элементы малого объёма с равномерным свечением.

Оболочка лайтбокса оснащена сигнальным устройством; при повреждении внешними силами немедленно подаётся сигнал тревоги.

Подземный трансформатор

Подземный трансформатор серии S11-M·R·D устанавливается в приямке без прямого контакта с населением и может работать погружённым в воду в течение определённого времени.

Трансформатор имеет встроенную защиту предохранителем высокого напряжения.

Сборный приямок

Сборный приямок имеет полностью герметичную водонепроницаемую конструкцию, штампуется из цельных горячеоцинкованных стальных листов; также доступна сборная железобетонная конструкция. Водонепроницаемая обработка обеспечивает отсутствие протечек.

Крышка приямка выполнена из сборных цементных плит для предотвращения попадания поверхностных вод и других загрязнений в приямок.

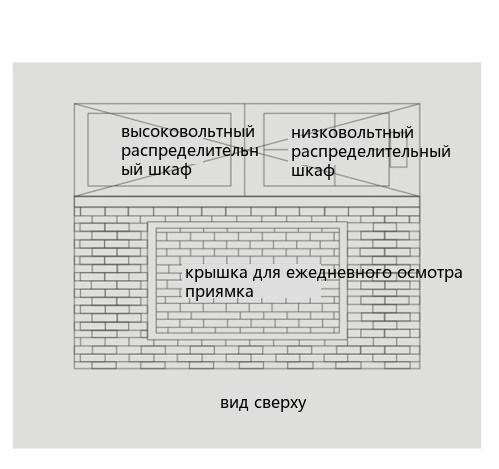

На крышку приямка укладывается декоративная плитка, предусмотрена запираемая крышка люка.

Основные технические параметры

Соответствует стандарту GB/T17467-1998 «Комплектные трансформаторные подстанции высокого/низкого напряжения»

Примечание: подземный трансформатор соответствует стандарту машиностроительной отрасли JB/T 10544-2006 для подземных трансформаторов.

Примечания:

• Данное изделие состоит из подземного трансформатора, наружного распределительного шкафа высокого и низкого напряжения с лайтбоксом и сборного приямка.

• Наружный распределительный шкаф высокого и низкого напряжения с лайтбоксом имеет двухдверную конструкцию; даже при повреждении лайтбокса оборудование высокого и низкого напряжения сохраняет независимую защиту оболочки.

• Сборный приямок имеет полностью герметичную водонепроницаемую конструкцию; на крышку приямка укладывается декоративная плитка с запираемой крышкой люка.

• Как сторона высокого, так и сторона низкого напряжения подземного трансформатора используют трёхфазные кабельные штекерные соединения с уплотнением до IP68, допускающие длительную работу под водой.
