Области применения
Широко применяется внутри и снаружи помещений при реконструкции городских электрических сетей, в жилых кварталах, высотных зданиях, на промышленных и горнодобывающих объектах, в гостиницах, торговых центрах, аэропортах, на железных дорогах, нефтяных месторождениях, причалах, скоростных автомагистралях и во временных энергетических установках. Комплектная трансформаторная подстанция YBW-12 имеет трёхкомпонентную структуру: распределительное устройство высокого напряжения, трансформатор и распределительное устройство низкого напряжения, с номинальным напряжением 12 кВ.

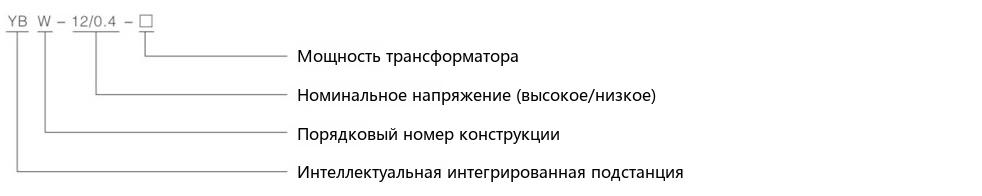

Обозначение типа
Особенности и преимущества
- Распределительное устройство высокого напряжения, трансформатор и распределительное устройство низкого напряжения в одном корпусе, высокая степень комплектности;
- Полная защита высокого и низкого напряжения, безопасная и надёжная работа, простое обслуживание;
- Малая занимаемая площадь, низкие капиталовложения, короткий производственный цикл, простота перемещения;
- Гибкие и разнообразные схемы подключения;
- Уникальная конструкция: уникальная сотовая двухслойная (композитная панель) оболочка, прочная, теплоизолирующая, вентилируемая и эстетичная, с высоким классом защиты; материалы оболочки: нержавеющая сталь с титановым сплавом, алюминиевый сплав, холоднокатаный лист, цветная сталь;

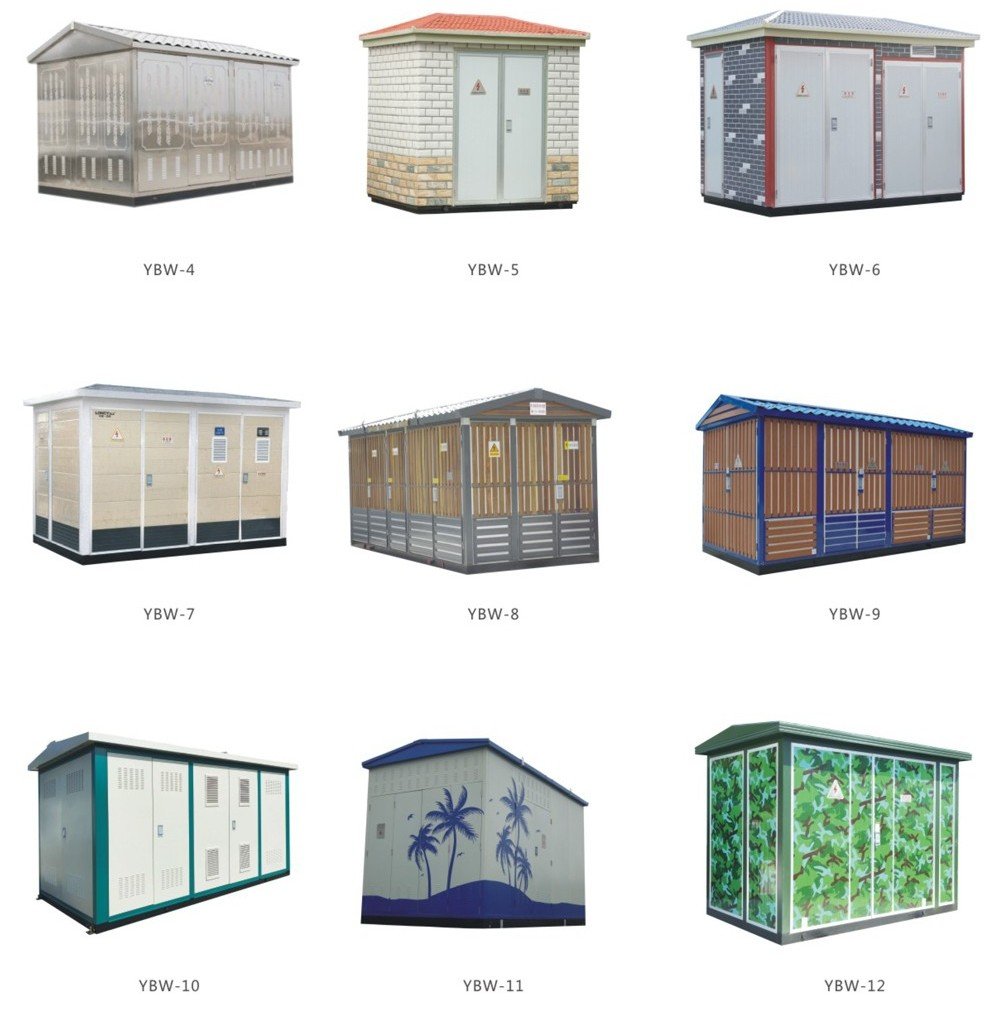

- Различные типы: общего типа, виллового типа, компактного типа и другие исполнения;
- Распределительное устройство кольцевой магистрали высокого напряжения может быть оснащено терминалом автоматизации распределения (FTU) для надёжного обнаружения короткого замыкания и однофазного замыкания на землю, с функциями «четырёх дистанций», что облегчает модернизацию автоматизации распределения.
Условия эксплуатации
- Высота над уровнем моря: ≤1000 м;
- Температура окружающей среды: от -25℃ до +40℃;
- Относительная влажность: среднесуточная не более 95%, среднемесячная не более 90%;
- Место установки должно быть защищено от сильных ударов, серьёзного загрязнения, химической коррозии, токопроводящей пыли и взрывоопасных веществ; если нормальные условия эксплуатации не могут быть обеспечены, обратитесь в нашу компанию для решения.
Трансформатор
Интеллектуальная комплектная подстанция комплектуется низкопотерьными, масляными, полностью герметичными трансформаторами серий S9, S10 и S11; также доступны трансформаторы с литой изоляцией или изоляцией из бумаги NOMEX экологически чистые сухие трансформаторы, при этом трансформатор легко перемещается внутрь и наружу. Комплектная трансформаторная подстанция YBW-12 оснащена выключателем нагрузки номинальным током 630 А и номинальной частотой 50 Гц.
Сторона высокого напряжения
Сторона высокого напряжения интеллектуальной комплектной подстанции обычно защищена комбинацией выключателя нагрузки и предохранителя; после перегорания одного предохранителя все три фазы отключаются совместно. Доступные выключатели нагрузки: газового давления, вакуумные, SF6 и др.; для модернизации автоматизации может быть предусмотрен электроприводной механизм управления. Предохранитель представляет собой высоковольтный токоограничивающий предохранитель с бойком, надёжный в срабатывании и с большой отключающей способностью. Для трансформаторов мощностью выше 800 кВА могут быть выбраны вакуумные выключатели ZN12, ZN28 и VS1. Комплектная трансформаторная подстанция YBW-12 обеспечивает первичные схемы № 01–12, с типами шкафов HXGN-12 и XGN66-12.
Сторона низкого напряжения
Главный выключатель низкого напряжения — воздушный (универсальный) или интеллектуальный автоматический выключатель с селективной защитой; отходящие выключатели — новые автоматические выключатели в литом корпусе с малым объёмом, короткой дугой и гибким отходящим подключением; интеллектуальное автоматическое устройство компенсации реактивной мощности с двумя режимами переключения — контакторным и бесконтактным — на выбор пользователя.
Применимые стандарты
GB/T 17467-1998 «Комплектные трансформаторные подстанции высокого/низкого напряжения»
DL/T 537-93 «Технические условия заказа на комплектные трансформаторные подстанции 6-35 кВ»
Технические параметры
Технические параметры выключателя нагрузки
| № | Параметр | Ед. изм. | Выключатель нагрузки FN12-12 | Вакуумный выключатель нагрузки FZN12-12 |
|---|---|---|---|---|
| 1 | Номинальное напряжение | кВ | 10 | - |
| 2 | Рабочее напряжение | кВ | 12 | - |
| 3 | Номинальная частота | Гц | 50 | - |
| 4 | Номинальный ток | А | 630 | - |
| 5 | Номинальный ток отключения нагрузки | А | 630 | - |
| 6 | Ток термической стойкости (с.к.з.) | кА/с | 20/2 | 20/4 |
| 7 | Динамический ток | кА | 50 | 50 |
| 8 | Ток включения при коротком замыкании (пиковый) | кА | 50 | 50 |
| 9 | Число отключений при полной нагрузке | операций | 20 | 10000 |
| 10 | Механическая износостойкость | операций | 2000 | 10000 |
| 11 | Выдерживаемое напряжение промышленной частоты 1 мин (между фазами и на землю) | кВ | 42 | 42 |
| 12 | Импульсное напряжение грозового разряда (между фазами и на землю) | кВ | 75 | 75 |
Технические параметры предохранителя высокого напряжения
| Модель | Номинальное напряжение (кВ) | Отключающий ток (А) | Отключающий ток (кА) | Номинальный ток плавкой вставки (А) | |
|---|---|---|---|---|---|
| Британское обозначение | Китайское обозначение | - | - | - | - |
| SDL※J | - | 12 | 40 | 31.5 | 6.3,10,16,20,25,31.5,40 |
| SFL※J | XRNT-12 | 12 | 100 | 31.5 | 50,63,71,80,100 |
| SKL※J | - | 12 | 125 | 31.5 | 125 |
| Модель | Тип расцепителя | Номинальный ток расцепителя (А) | Отключающая способность кА (AC 380 В) |
|---|---|---|---|
| DW15-630 | Теплоэлектромагнитный или электронный |
315,400,630 | 40 |
| - | DW15-1000 | 630,800,1000 | 50 |
| - | DW15-1600 | 1600 | 50 |
| - | DW15-2500 | 1600,2000,2500 | 60 |
| CW1-2000 | Интеллектуальный | 630,800,1000,1250,1600,2000 | 65(80) |
| - | CW1-3200 | 2000,2500,3200 | 100 |
Примечание: (80) обозначает версию с повышенной отключающей способностью.
Схемы первичных соединений
Первичные схемы подстанции см. в прилагаемых чертежах.
Примеры типовых схем
Примеры типовых схем см. в прилагаемых чертежах.
Чертежи фундамента и компоновки
Чертёж фундамента и компоновочный чертёж подстанции см. в прилагаемых чертежах; пользователи могут выбирать по необходимости.
Монтаж, эксплуатация и обслуживание
При монтаже, приёмке, передаточных испытаниях, эксплуатации и обслуживании интеллектуальной комплектной подстанции, помимо требований энергетической службы, следует учитывать следующее:
- При получении пользователи должны тщательно осмотреть изделие в соответствии с соответствующими нормами; изделия, не подлежащие немедленному монтажу, должны храниться в подходящих местах, как указано в нормальных условиях эксплуатации.

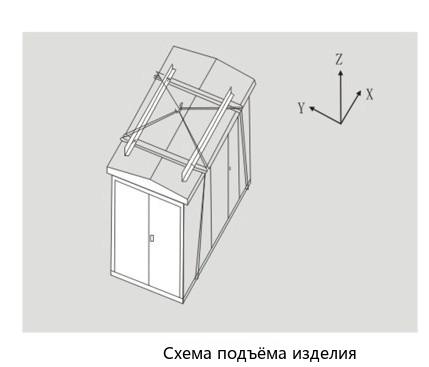

- Изделие следует поднимать снизу специальными инструментами, как показано на рисунке справа.
- Установите изделие горизонтально на заранее подготовленный фундамент, затем заделайте зазор между основанием и фундаментом цементным раствором, чтобы предотвратить попадание дождевой воды в кабельный отсек; подключите кабели высокого и низкого напряжения через нижние уплотнительные пластины отсеков высокого и низкого напряжения.
- После монтажа необходимо выполнить надёжное заземление; два главных заземляющих зажима на швеллере основания подстанции, нейтраль и оболочка трансформатора, нижние зажимы ограничителя перенапряжения и т.д. должны быть заземлены отдельно монтажной организацией. Все заземления должны использовать один комплект заземляющих устройств с сопротивлением заземления менее 4 Ом, и от заземляющей сетки к изделию должно быть проложено не менее двух заземляющих проводников.
После монтажа или обслуживания перед вводом в эксплуатацию необходимо выполнить следующие проверки и испытания:
- Чистота внутри подстанции;
- Гибкость механизмов управления;
- Гибкость и надёжность переключения главных аппаратов;
- Надёжность и точность переключения вспомогательных контактов аппаратов;
- Точность действия измерительных приборов и реле без погрешностей;
- Правильность коэффициентов трансформации и полярности подключения измерительных приборов и измерительных трансформаторов;
- Затяжка всех крепёжных гаек аппаратов и надёжность крепления;
- Качество соединений сборных шин и надёжность установки опорных изоляторов и зажимов;
- Соответствие уставок аппаратов требованиям и правильность номиналов плавких вставок;
- Соответствие подключений главных и вспомогательных цепей требованиям электрической схемы.
Обслуживание
- Все компоненты изделия должны обслуживаться в соответствии с их собственными техническими требованиями;
- При выборе масляного трансформатора не реже одного раза в год по требованиям должен выполняться анализ масла;
- Для работающего распределительного устройства высокого напряжения после 20 операций под нагрузкой или 2000 операций без нагрузки следует проверять состояние контактов и износ дугогасительного устройства; при обнаружении отклонений своевременно ремонтировать или заменять.
- После автоматического отключения распределительного устройства низкого напряжения необходимо проверить и проанализировать причину отключения; повторный ввод в эксплуатацию возможен только после устранения неисправности;
- Ограничитель перенапряжения должен проходить профилактическое испытание один раз в год перед сезоном гроз.
Примечание: изделие поставляется с упаковочным листом, сертификатом, руководством по монтажу и эксплуатации, электрической схемой, руководствами по используемым основным компонентам, ключевыми эксплуатационными инструментами и запасными частями, предоставляемыми по соглашению.
Иллюстрации технических схем

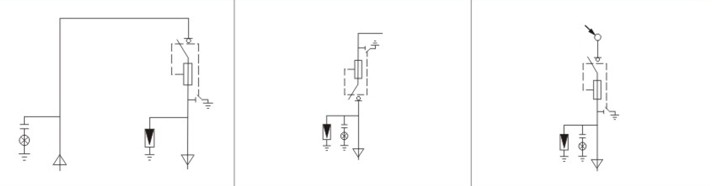

| - | Номер схемы | 01 | 02 | 03 |
| - | Однолинейная схема главной цепи |  |
||
| Применение | Тупиковый тип: кабельный ввод / один отходящий | Тупиковый тип: обратный ввод | Тупиковый тип: воздушный ввод | |
| Тип шкафа | HXGN-12 | HXGN-12 | HXGN-12 | |
| Выбор первичного оборудования | Вакуумный выключатель ZN28, VS1 | - | - | - |
| Выключатель нагрузки FN, FZN, FLN | 1 | 1 | 1 | |
| Разъединитель GN | - | - | - | |
| Предохранитель XRNT | 3 | 3 | 3 | |
| Предохранитель RN2 | - | - | - | |
| Ограничитель перенапряжения HY5W | 3 | 3 | 3 | |
| Индикатор наличия напряжения GSN | 1 | 1 | 1 | |
| Трансформатор тока LZZBJ | - | - | - | |
| Трансформатор напряжения JDZ | - | - | - | |

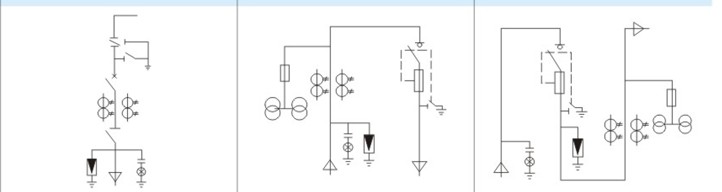

| - | Номер схемы | 04 | 05 | 06 |
| - | Однолинейная схема главной цепи |  |
||
| Применение | Тупиковый тип: ввод через вакуумный выключатель | Тупиковый тип: ввод с учётом / один отходящий | Тупиковый тип: кабельный ввод / один отходящий с учётом | |
| Тип шкафа | XGN66-12 | HXGN-12 | HXGN-12 | |
| Выбор первичного оборудования | Вакуумный выключатель ZN28, VS1 | 1 | - | - |
| Выключатель нагрузки FN, FZN, FLN | - | 1 | 1 | |
| Разъединитель GN | 2 | - | - | |
| Предохранитель XRNT | - | 3 | 3 | |
| Предохранитель RN2 | - | 3 | 3 | |
| Ограничитель перенапряжения HY5W | 3 | 3 | 3 | |
| Индикатор наличия напряжения GSN | 1 | 1 | 1 | |
| Трансформатор тока LZZBJ | 2 | 2 | 2 | |
| Трансформатор напряжения JDZ | - | 2 | 2 | |

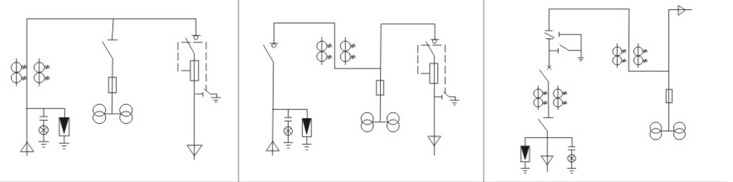

Схемы №07、08、09
| - | Номер схемы | 07 | 08 | 09 |
|---|---|---|---|---|
| - | Однолинейная схема главной цепи |  | ||
| - | Применение | Тупиковый тип: ввод с учётом, ТН и один отходящий | Тупиковый тип: один ввод с учётом / один отходящий | Тупиковый тип: ввод через выключатель / учёт |
| - | Тип шкафа | HXGN-12 | HXGN-12 | XGN66-12 |
| - | Вакуумный выключатель ZN28, VS1 | - | - | 1 |
| - | Выключатель нагрузки FN, FZN, FLN | 1 | 2 | - |
| - | Разъединитель GN | 1 | - | 2 |
| - | Предохранитель XRNT | 3 | 3 | 3 |
| - | Предохранитель RN2 | 3 | 3 | 3 |
| - | Ограничитель перенапряжения HY5W | 3 | 3 | 3 |
| - | Индикатор наличия напряжения GSN | 1 | 1 | 1 |
| - | Трансформатор тока LZZBJ | 2 | 2 | 4 |
| - | Трансформатор напряжения JDZ | 2 | 2 | 2 |

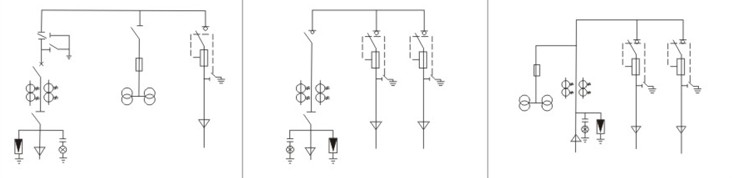

Схемы №10、11、12
| - | Номер схемы | 10 | 11 | 12 |
|---|---|---|---|---|
| - | Однолинейная схема главной цепи |  | ||
| - | Применение | Тупиковый тип: ввод через выключатель / ТН и один отходящий | Тупиковый тип: один ввод / два отходящих | Тупиковый тип: ввод с учётом / два отходящих |
| - | Тип шкафа | XGN66-12 HXGN-12 | HXGN-12 | HXGN-12 |
| - | Вакуумный выключатель ZN28, VS1 | 1 | - | - |
| - | Выключатель нагрузки FN, FZN, FLN | 1 | 3 | 2 |
| - | Разъединитель GN | 3 | 1 | - |
| - | Предохранитель XRNT | 3 | 6 | 6 |
| - | Предохранитель RN2 | 3 | - | 3 |
| - | Ограничитель перенапряжения HY5W | 3 | 3 | 3 |
| - | Индикатор наличия напряжения GSN | 1 | 1 | 1 |
| - | Трансформатор тока LZZBJ | 2 | 2 | 2 |
| - | Трансформатор напряжения JDZ | 2 | - | 2 |

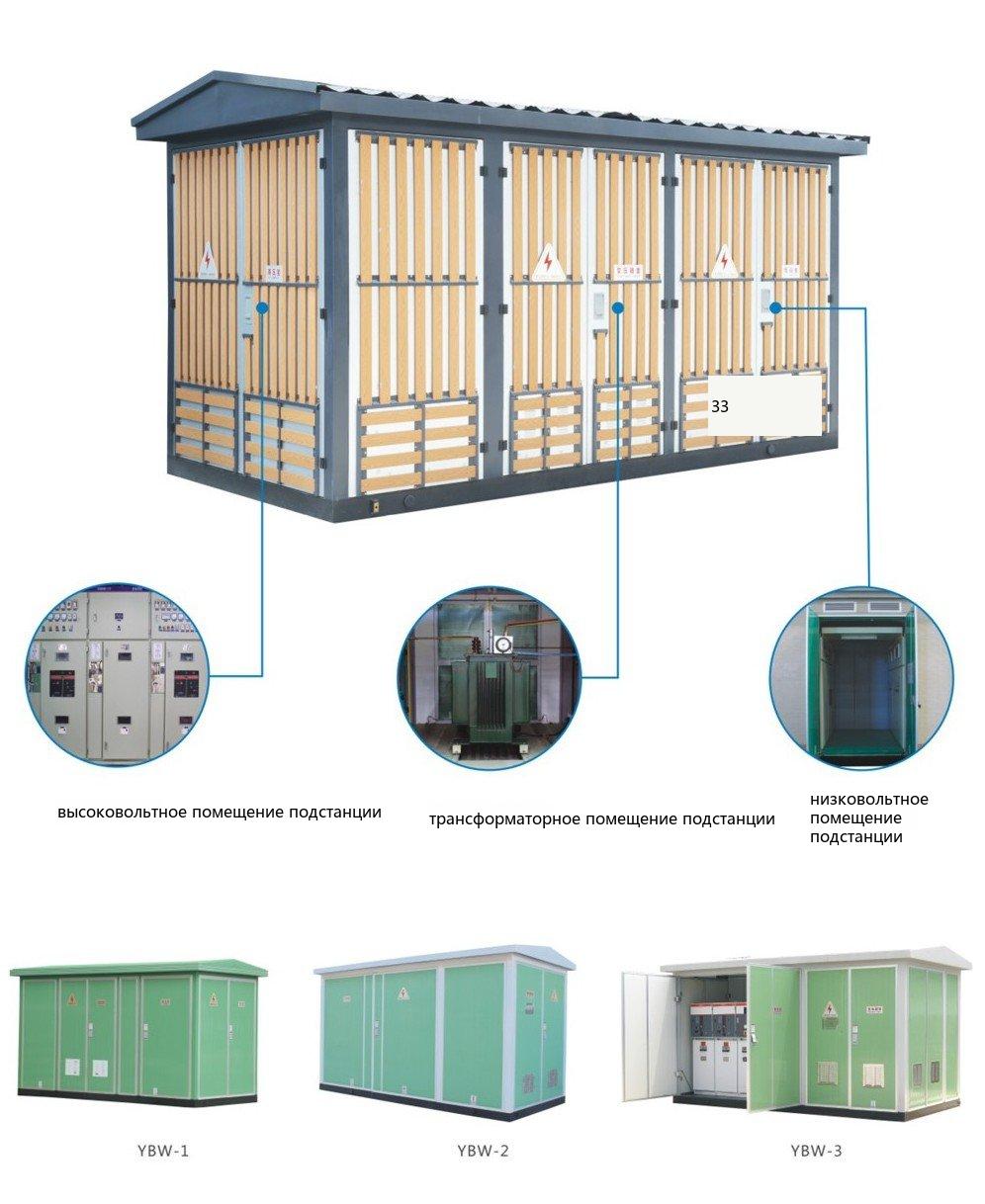

Схема основной конструкции подстанции
Информация для заказа
При заказе необходимо предоставить следующую информацию:
- Модель и количество подстанций;
- Модель и количество трансформаторов;
- Схемы первичных соединений высокого и низкого напряжения и модели и параметры основных компонентов;
- Материал и цвет оболочки.
Сопутствующие товары
Доступны комплектные трансформаторные подстанции той же серии и других типов:
