Обзор продукции
Комплектная трансформаторная подстанция для ветроэнергетики YB-40.5 (далее — комплектная трансформаторная подстанция) представляет собой специальное оборудование, повышающее напряжение 0,6~0,69 кВ, вырабатываемое ветроэнергетическими установками, до 35 кВ для выдачи в сеть. Данное изделие разработано нашей компанией для удовлетворения требований морских ветропарков к большой единичной мощности и высокой степени защиты. Комплектная трансформаторная подстанция для ветроэнергетики YB-40.5 имеет полную трёхкомпонентную структуру: распределительное устройство высокого напряжения, трансформатор и распределительное устройство низкого напряжения.

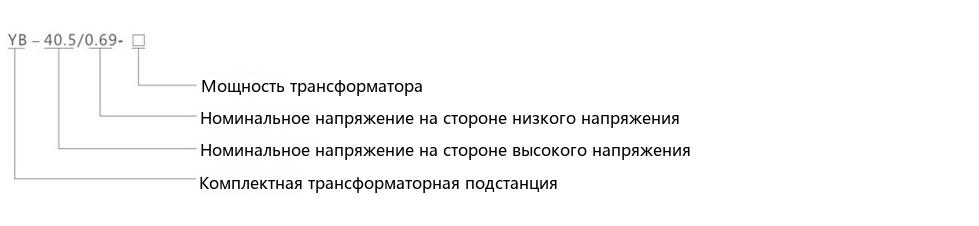

Обозначение типа
Условия эксплуатации
- Высота над уровнем моря не более 1000 м;
- Температура окружающей среды: -45℃ ~ +45℃;
- Относительная влажность: среднесуточная не более 95%, среднемесячная не более 90%;
- Место установки: отсутствие пожаро- и взрывоопасности, токопроводящей пыли, химически агрессивных газов и сильной вибрации; при выходе за указанные условия пользователи могут обратиться в нашу компанию.
Основные особенности
- Распределительное устройство высокого напряжения, трансформатор и распределительное устройство низкого напряжения в одном корпусе, высокая степень комплектности; низкие потери, низкий шум, хорошие характеристики, бак имеет антивандальную конструкцию;
- Полная защита высокого и низкого напряжения, безопасная и надёжная работа, простое обслуживание; гибкие и разнообразные схемы подключения;
- Сторона высокого напряжения обычно защищена комбинацией выключателя нагрузки и предохранителя; после перегорания одного предохранителя все три фазы отключаются совместно. Доступные выключатели нагрузки: вакуумные, SF6 и др.; для модернизации автоматизации может быть предусмотрен электроприводной механизм управления. Предохранитель представляет собой высоковольтный токоограничивающий предохранитель с бойком, надёжный в срабатывании и с большой отключающей способностью; основные технические параметры приведены в таблице ниже. Для выключателя нагрузки высокого напряжения рекомендуются вакуумные выключатели нагрузки; пружинный механизм управления работает на переменном токе 220 В, может быть добавлено устройство защиты комплектной трансформаторной подстанции с интерфейсами тяжёлого/лёгкого газа; предохранители подбираются по мощности трансформатора, с ограничителями перенапряжения и индикаторами наличия напряжения. Вакуумная дугогасительная камера, разъединитель и заземляющий разъединитель комбинированного аппарата имеют надёжные механические блокировки: разъединитель и заземляющий разъединитель могут управляться только при открытой вакуумной дугогасительной камере, а разъединитель сблокирован с заземляющим разъединителем. Расцепитель предохранителя имеет трёхполюсную связь, а используемые предохранители являются предохранителями с бойком. Боёк может непосредственно отключать выключатель нагрузки, обеспечивая быстрое устранение неисправности.
- Главный выключатель низкого напряжения — воздушный (универсальный) или интеллектуальный автоматический выключатель с селективной защитой.
- Выбираются низкопотерьные, масляные, полностью герметичные трансформаторы серий S9, S10 и S11; также доступны трансформаторы с литой изоляцией или изоляцией из бумаги NOMEX экологически чистые сухие трансформаторы; все они оснащены роликами в нижней части для удобства перемещения.
- Материал оболочки — неметаллический экологически чистый бак, коррозионностойкий и солестойкий. Также доступны композитные панели, листы нержавеющей стали и др.
- По требованиям пользователя могут быть добавлены эксплуатационные коридоры со стороны высокого и низкого напряжения.
Технические параметры
Количество и ориентация кабельных гильз, заделанных в фундамент, определяются пользователем в соответствии с количеством и ориентацией кабелей;
Все заделанные металлические детали и опоры в фундаменте должны быть заземлены;
Количество заземляющих стержней определяется грунтовыми условиями; обязательно поддерживайте сопротивление заземления ниже 4 Ом;
Заземляющий проводник может быть выполнен из оцинкованной полосовой стали 40x4, а заземляющий электрод — из уголковой стали №5;
Соединения между заземляющими электродами и заземляющими проводниками должны быть сварены и покрыты битумом для антикоррозионной защиты. При заказе комплектной трансформаторной подстанции для ветроэнергетики YB-40.5 должна быть предоставлена полная модель изделия, включая номер схемы главной цепи и номер схемы вспомогательной цепи.

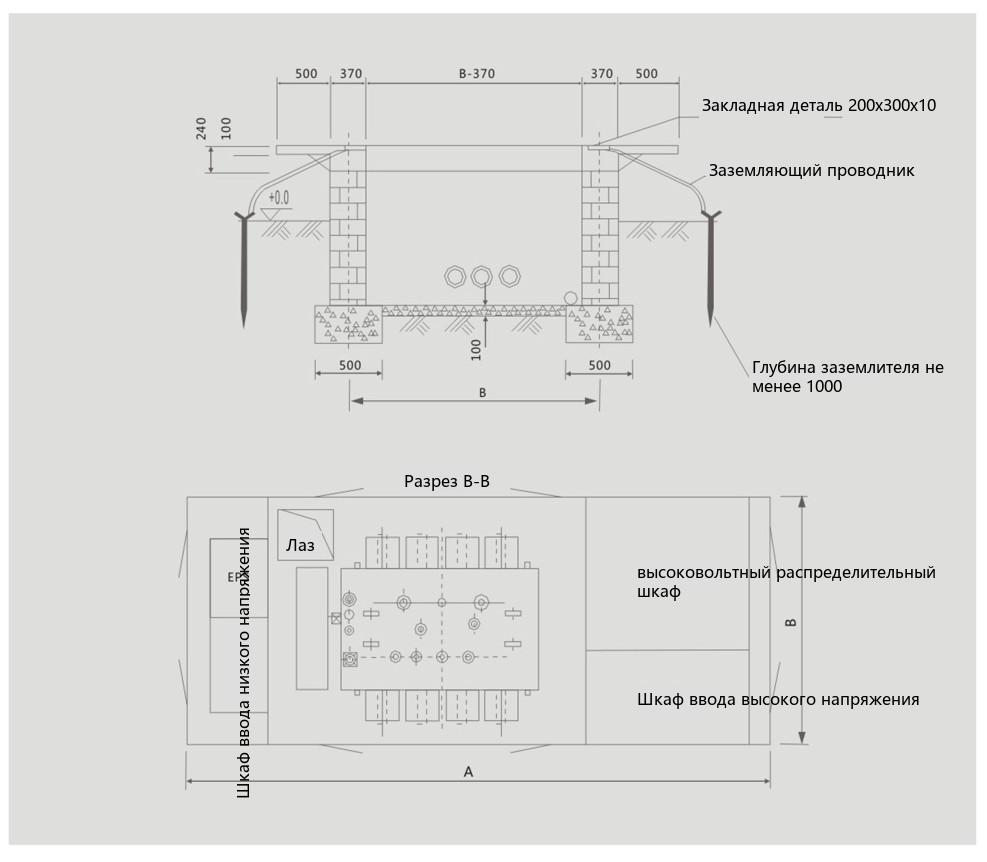

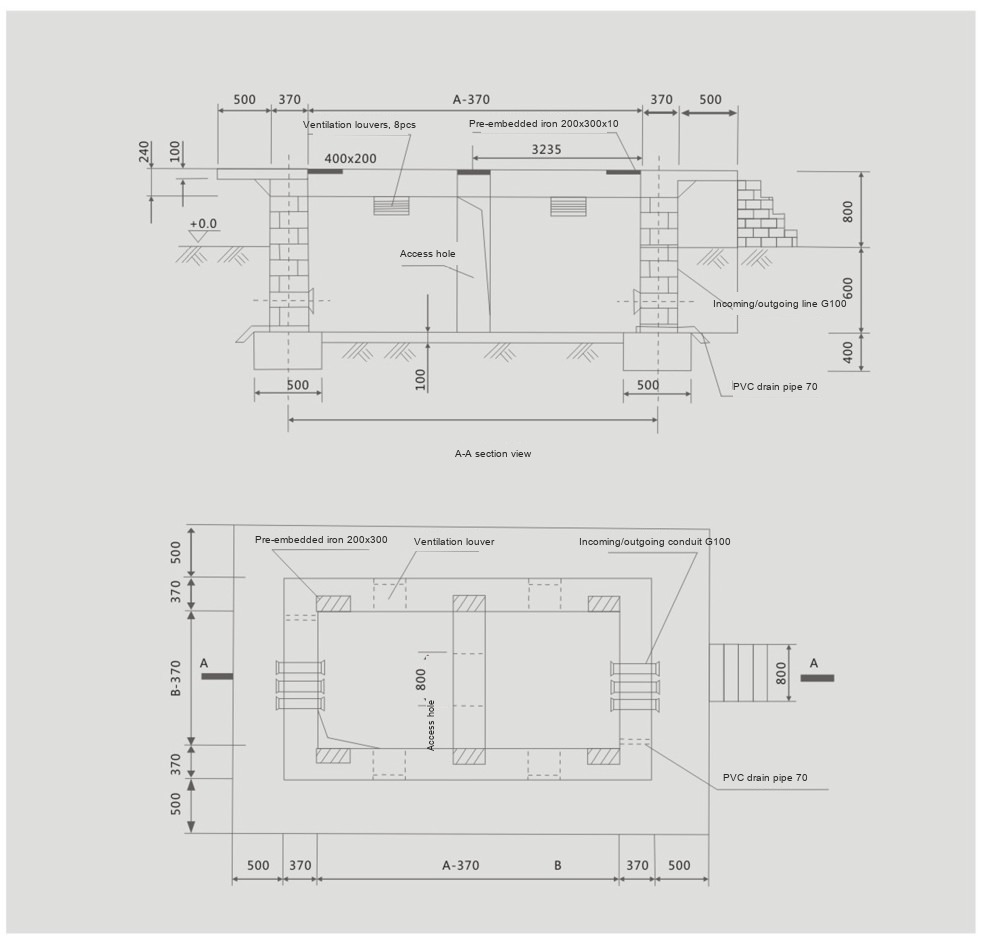

План и габаритные размеры
Информация для заказа
При заказе необходимо предоставить следующую информацию:
- ◇ Полная модель изделия, включая номера схем главной и вспомогательной цепей;
- ◇ Схема комбинации главной цепи;
- ◇ План компоновки для монтажа;
- ◇ Электрическая схема вспомогательной цепи;
- ◇ Уставки напряжения, тока и времени в цепях;
- ◇ Другие особые требования, выходящие за рамки нормальной эксплуатации изделия;
- ◇ По другим конкретным требованиям проекта обратитесь в нашу компанию для проектирования в соответствии с конкретными требованиями.
Сопутствующие товары
Доступны комплектные трансформаторные подстанции той же серии и других типов:
