Обзор продукции
Данный разъединитель состоит из опорных изоляторов, фарфоровых изоляторов и токоведущей части; неподвижные контакты и соединительные шины для сборной шины установлены на верхней части опорных изоляторов, а между опорными изоляторами и фарфоровыми изоляторами расположены металлическое основание, рычаги управления и изоляторы управления. На основании закреплены ножи; ручной приводной механизм CS8-5 соединён с ножами через тяги, изоляторы управления и рычаги; также может быть установлен электродвигательный механизм CJ6. Изделие, т.е. разъединитель нейтрали GW8-72.5/126, предназначено для замыкания и размыкания цепи нейтрали трансформатора и обеспечивает надёжную электрическую изоляцию при обслуживании оборудования.
Основные технические параметры
| Наименование | Ед. изм. | GW8 - 72.5 | GW8 - 126 |
|---|---|---|---|
| Номинальное напряжение | кВ | 72.5 | 126 |
| Номинальный ток | А | 400,630,1250 | 400,630,1250 |
| Номинальный кратковременный выдерживаемый ток (4 с) | кА | 8,20,31.5 | 8,20,31.5 |
| Номинальный ударный ток | кА | 20,50,80 | 20,50,80 |
| Одноминутное выдерживаемое напряжение промышленной частоты (действующее значение) | кВ | 140 | 230 |
| Выдерживаемое напряжение грозового импульса (амплитудное значение) | кВ | 325 | 450 |
| Механический ресурс | операций | 2000 | 2000 |
| Номинальная механическая нагрузка на выводы | мм | > 675 | > 1050 |
| Удельная длина пути утечки | fxQ | < 180 | < 200 |
| Комплектующий приводной механизм | - | CS17 или CJ6, CK7, CS14 | |
| Масса одного полюса | кг | 160 | 200 |
Конструктивные особенности
Разъединитель имеет двухколонковую конструкцию с разрывом в средней части и штепсельными контактами, обладающую способностью к самоочистке, что повышает надёжность контакта; вращающиеся части спроектированы для низких эксплуатационных затрат. Поворотное основание герметизировано, что предотвращает попадание влаги, пыли и вредных газов, обеспечивая постоянную благоприятную среду для подшипников и MoS2 литиевой смазки — валы не ржавеют, смазка не вытекает и не высыхает, поэтому крутящий момент привода не увеличивается после длительной эксплуатации. Применены нержавеющие штифты с необслуживаемыми самосмазывающимися подшипниками; стальные детали оцинкованы горячим способом, что обеспечивает гибкую, лёгкую, надёжную работу и защиту от коррозии. Благодаря вышеуказанной антикоррозионной обработке разъединитель нейтрали GW8-72.5/126 может длительное время эксплуатироваться в наружных условиях.

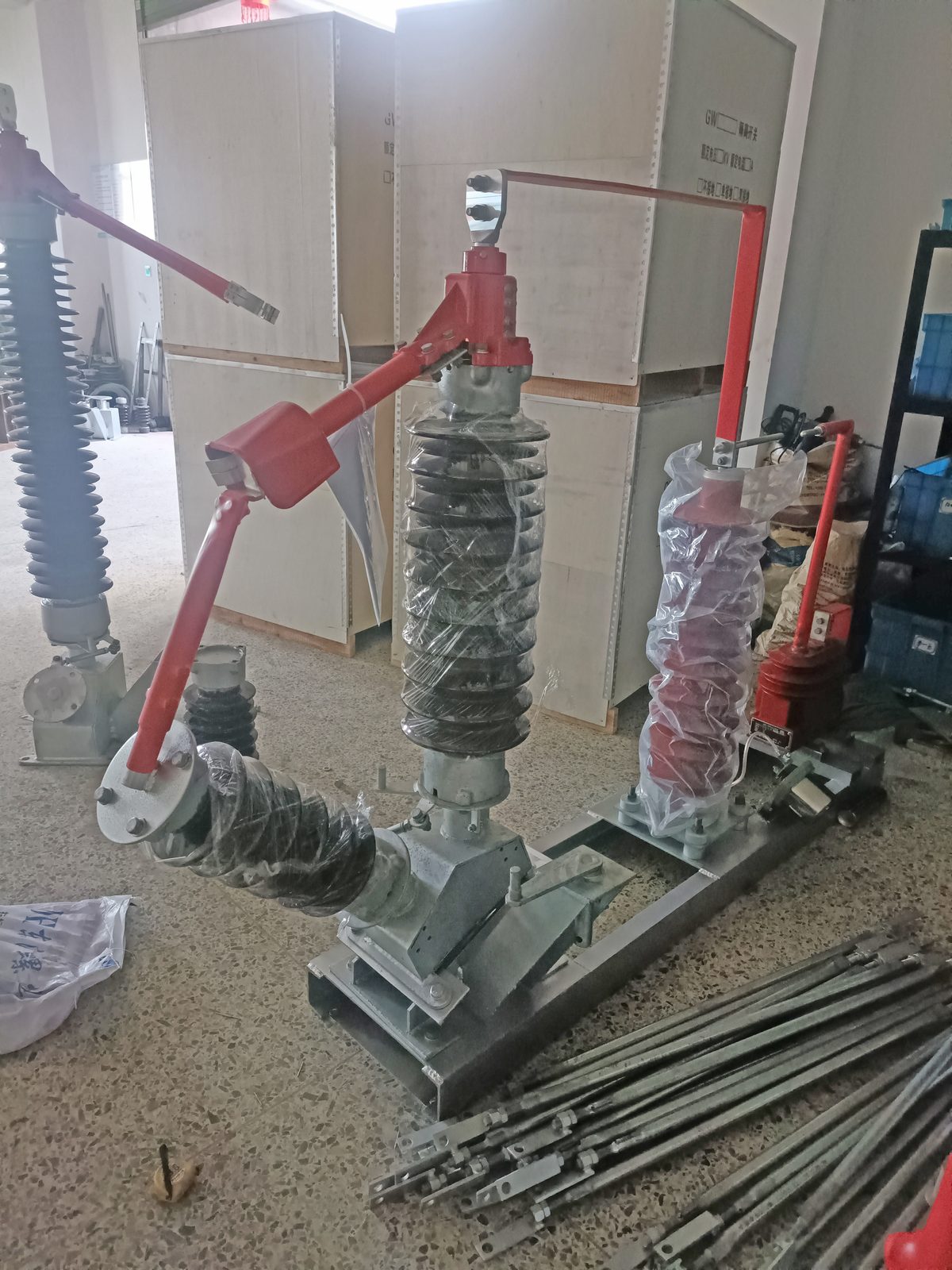

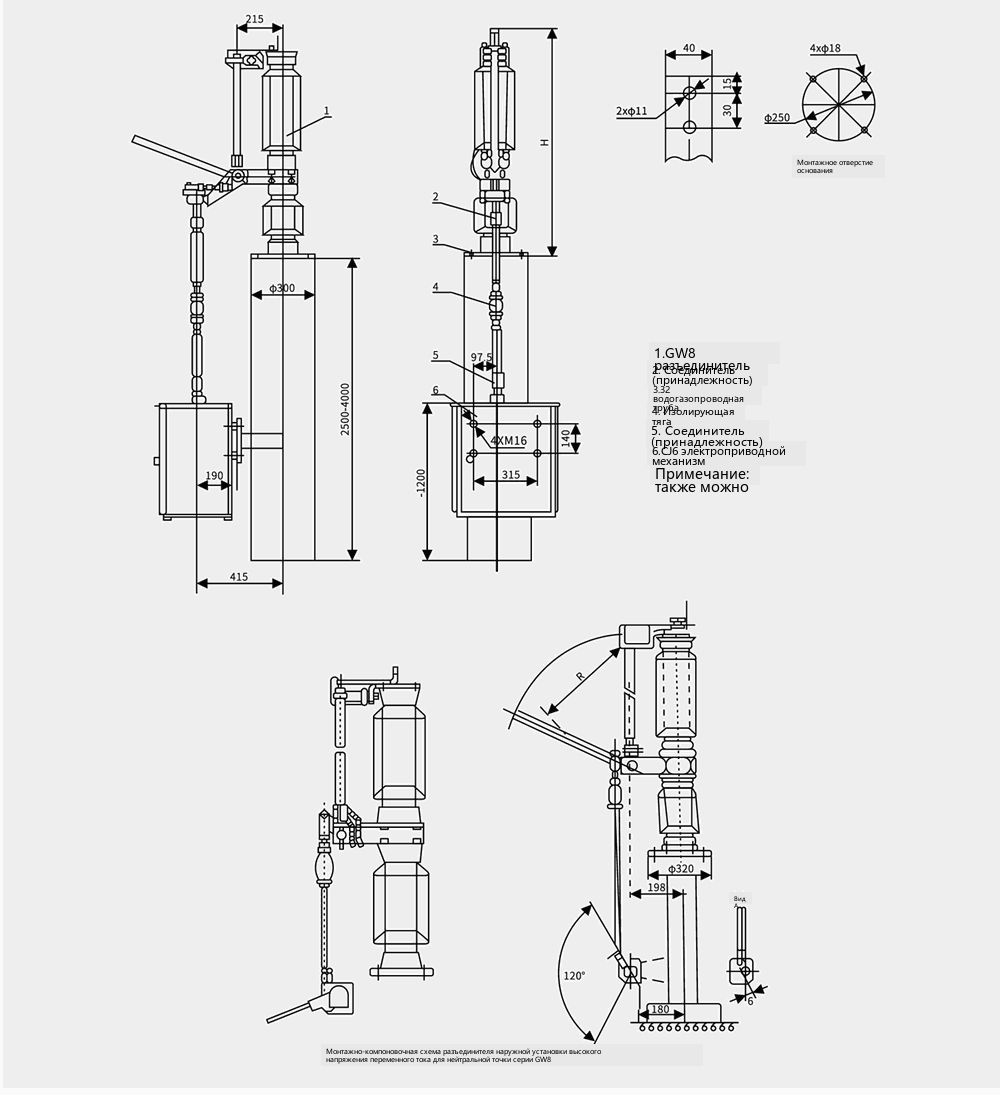

Габаритные и установочные размеры
Схема монтажа и описание компонентов наружного разъединителя нейтрали переменного тока серии GW8
Конструкция: 1 разъединитель GW8, 2 соединитель (принадлежность), 3 водогазопроводная труба 32, 4 изоляционная тяга, 5 соединитель (принадлежность), 6 электродвигательный приводной механизм CJ6
