Обзор продукции

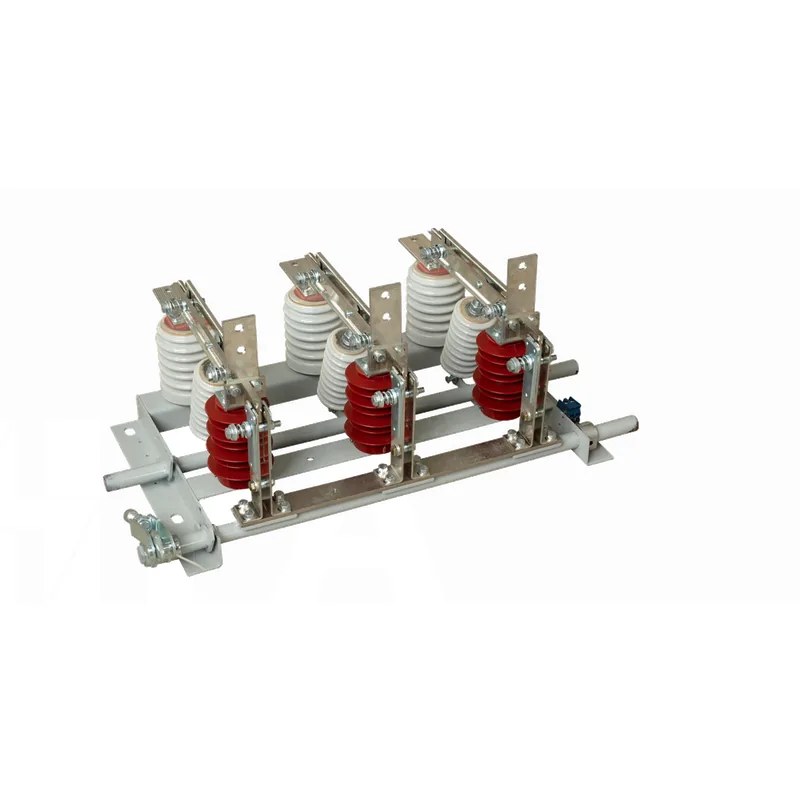

Серия GN24-12D/630 представляет собой аппарат внутренней установки, трёхфазного переменного тока 50 Гц, номинальным напряжением 12 кВ — разъединитель с заземляющим разъединителем для включения/отключения высоковольтных цепей внутренней установки, находящихся под напряжением, но без нагрузки. Разъединитель внутренней установки GN24-12D/630 дополнен заземляющим разъединителем снаружи корпуса разъединителя, обеспечивая двойные функции безопасности — изоляцию и заземление.

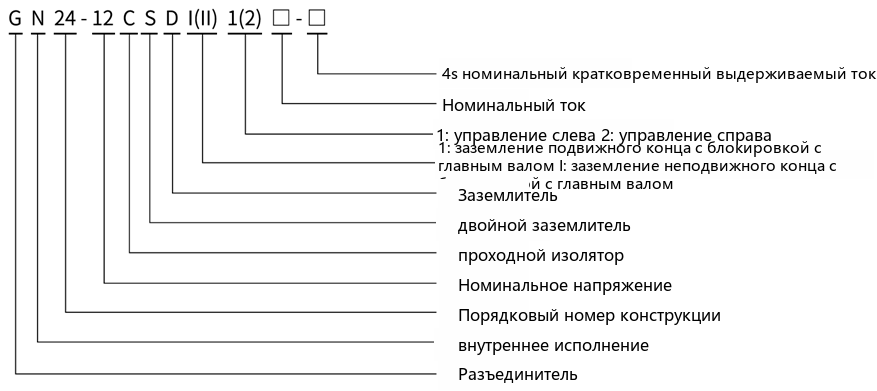

Обозначение типа
| Код | Значение |
|---|---|
| G | Разъединитель |
| N | Внутренней установки |
| 24 | Номер исполнения |
| 12 | Номинальное напряжение (кВ) |
| C | Проходной изолятор |
| S | Двойной заземляющий разъединитель |
| D | Заземляющий разъединитель |
| I(II) | I: заземление подвижного конца, сблокированное с главным валом; II: заземление неподвижного конца, сблокированное с главным валом |
| 1(2) | 1: управление слева; 2: управление справа |
| □-□ | Номинальный ток термической стойкости 4 с (кА) / Номинальный ток (А) |
Основные технические параметры
| Параметр | Значения |
|---|---|
| Номинальное напряжение | 12 кВ |
| Номинальная частота | 50 Гц |
| Номинальный ток | 630 А (модель GN24-12D/630) |
| Заземляющий разъединитель | С заземляющим разъединителем (тип D) |
| Механизм управления | CS6-1 (раздельного типа) |

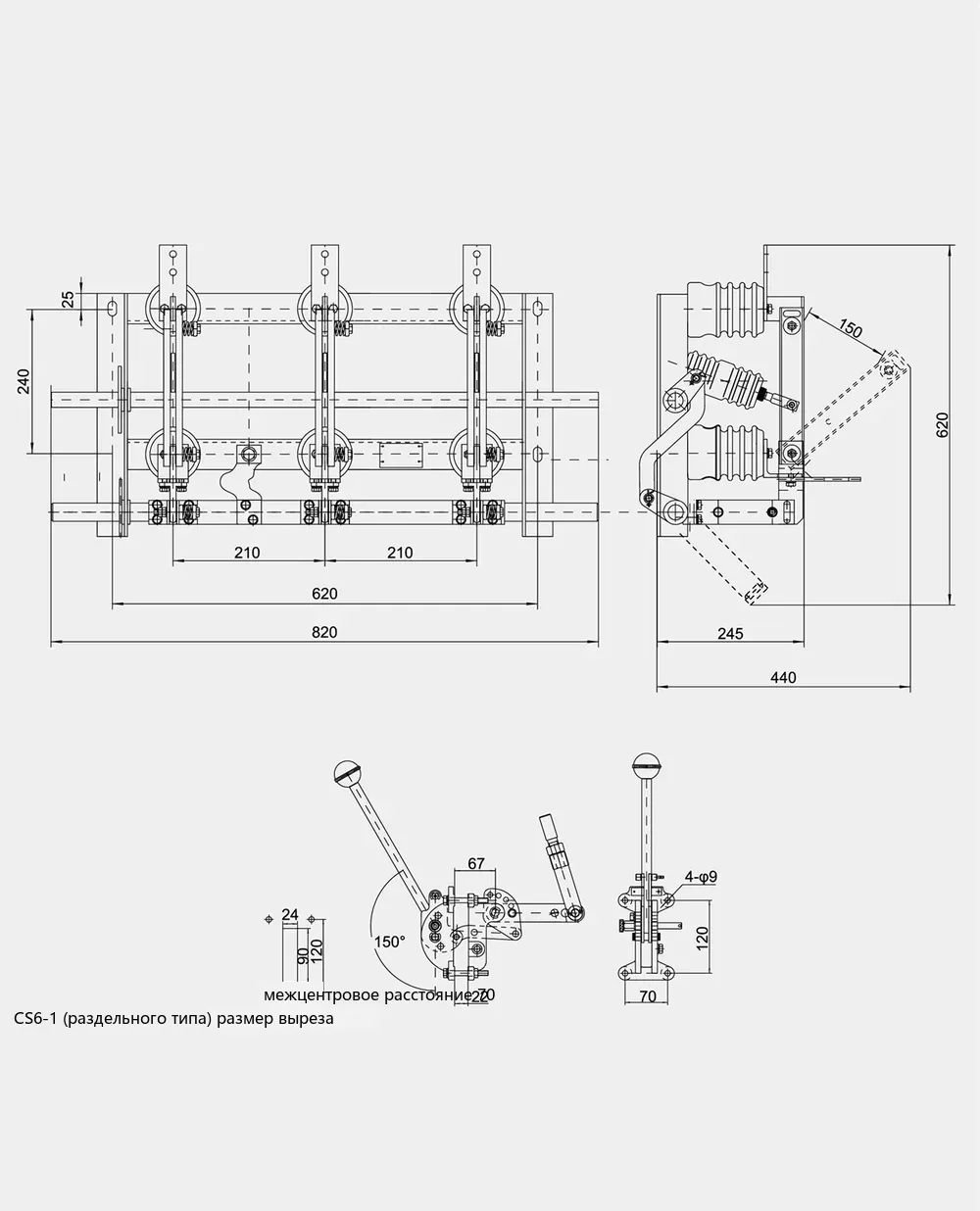

Габаритные и установочные размеры
Конструкция: виды спереди и сбоку разъединителя и вырезные размеры механизма CS6-1 (раздельного), с установочными размерами; установочные размеры разъединителя внутренней установки GN24-12D/630 определяются данным чертежом.
Условия эксплуатации
- Температура окружающей среды: не выше +40℃ и не ниже -25℃;
- Высота над уровнем моря: не более 1000 м;
- Относительная влажность: не более 90%;
- Место применения: не подходит для площадок с горючими веществами, взрывоопасностью, химической коррозией или сильной вибрацией;
- Условия эксплуатации: отсутствие сильного загрязнения.
