Обзор продукции

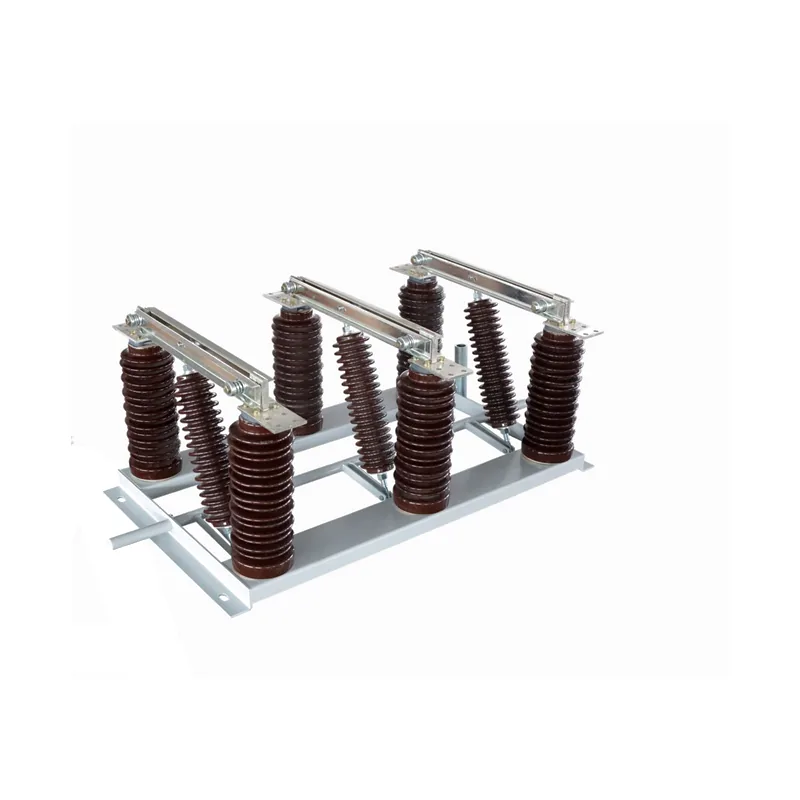

Разъединитель внутренней установки GN27-40.5 — это новый тип изделия, применяемый в электросистемах 33 кВ/35 кВ номинальным напряжением 40,5 кВ, переменного тока 50 Гц, для включения и отключения цепей, находящихся под напряжением, но без нагрузки; это замена, разработанная и произведённая для замены старых изделий. Он может использоваться с высоковольтным распределительным устройством или автономно и оснащён механизмом управления CS6-2. Все исполнения имеют усиленную изоляцию и могут применяться на площадках со степенью загрязнения класса II. Серия относится к типу с вертикально-поворотным ножом на трёхфазном общем основании. Неподвижный контакт со стороны разрыва выполнен в виде качающегося многопальцевого контакта, что даёт преимущества малого контактного давления на палец, малого износа, большой площади теплоотвода и малого крутящего момента управления; кроме того, опорные изоляторы с большой длиной пути утечки и тяговые изоляторы обеспечивают высокие изоляционные характеристики и высокую механическую прочность. Для удовлетворения различных потребностей доступны исполнения заподлицо, проходные и с заземляющим ножом. Серия может устанавливаться горизонтально, вертикально или наклонно. Эти разнообразные способы установки позволяют разъединителю внутренней установки GN27-40.5 соответствовать требованиям компоновки различных высоковольтных распределительных устройств.
Основные технические параметры
| Модель | Номинальное напряжение (кВ) | Номинальный ток (А) | Номинальный ток термической стойкости (с.к.з./время) (кА/4 с) | Номинальный пиковый ток стойкости (кА) | Выдерживаемое импульсное напряжение грозового разряда на землю (кВ) | Выдерживаемое импульсное напряжение грозового разряда через разрыв (кВ) | Выдерживаемое напряжение промышленной частоты 1 мин на землю (кВ) | Выдерживаемое напряжение промышленной частоты 1 мин через разрыв (кВ) |
|---|---|---|---|---|---|---|---|---|
| GN27-40.5/630-20 | 40.5 | 630 | 20/4s | 50 | 185 | 215 | 95 | 115 |
| GN27-40.5/1250-31.5 | 40.5 | 1250 | 31.5/4s | 80 | 185 | 215 | 95 | 115 |
В таблице выше приведены основные технические параметры разъединителя внутренней установки GN27-40.5.
Конструктивные особенности
- Научно обоснованная и рациональная конструкция с новой структурой;
- Многоконтактное поворотное зацепление с хорошей самоочищающейся способностью, улучшающее теплоотвод;
- Контакты расположены в двух плоскостях: малый крутящий момент управления, высокое контактное давление и простота регулировки;
- Большая длина пути утечки и усиленная изоляция, выдерживаемые напряжения отвечают самым высоким требованиям;
- На вращающемся валу добавлены подшипники: больший срок службы и лёгкость управления.

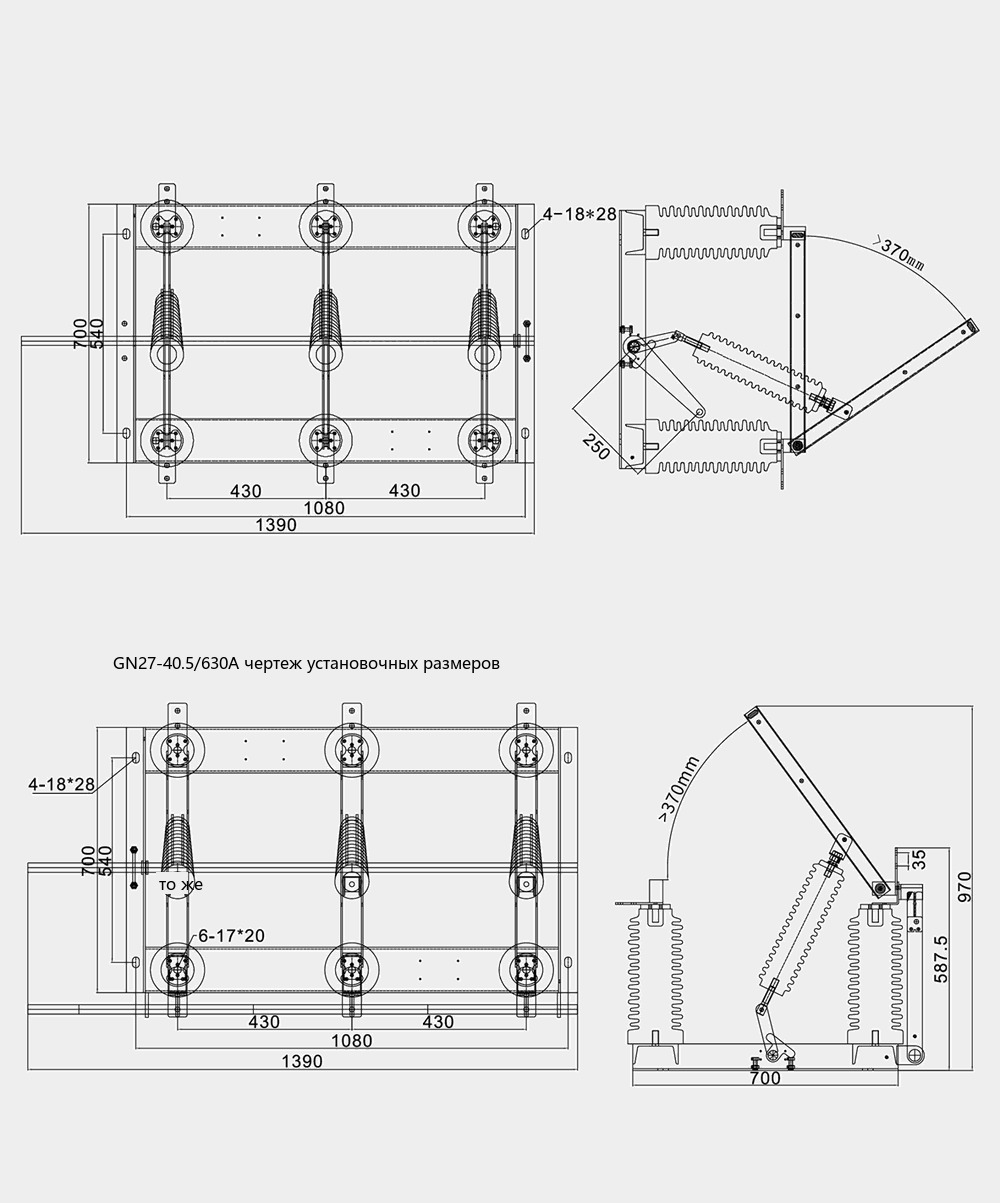

Габаритные и установочные размеры
Условия эксплуатации
- Высота над уровнем моря: не более 1000 м;
- Температура окружающего воздуха: верхний предел +40℃, нижний предел -25℃;
- Относительная влажность: среднесуточная не более 95%, среднемесячная не более 90%;
- Сейсмичность не более 8 баллов;
- Отсутствие пожаро-, взрывоопасности, сильного загрязнения, химической коррозии и сильной вибрации.
