Обзор продукции
Разъединитель наружной установки HGW9-12/630A применяется в однофазных распределительных системах переменного тока 50 Гц напряжением 12 кВ (макс. рабочее напряжение 12 кВ) в качестве видимого разрыва и устройства безопасной изоляции при обслуживании линий и оборудования. Он имеет конструкцию с одним разрывом и вертикальным открыванием; опорный изолятор каждого однополюсного разъединителя установлен на собственном основании и в основном состоит из основания, опорных изоляторов, главной токоведущей цепи и самоблокирующегося устройства. Ножевая конструкция включает и отключает цепь; каждый фазный нож состоит из двух токопроводящих ножей с прижимными пружинами по обе стороны — регулировка высоты пружины обеспечивает необходимое контактное давление. Аппарат управляется изолирующей штангой с крюком, а нож имеет самоблокирующееся устройство.
Основные технические параметры
| Параметр | Подпараметр | Ед. изм. | Значение | |||
|---|---|---|---|---|---|---|
| Номинальное напряжение | - | кВ | 10 | 15 | ||
| Макс. рабочее напряжение | - | кВ | 12 | 17.5 | ||
| Номинальный уровень изоляции | Выдерживаемое напряжение промышленной частоты 1 мин (с.к.з.) - на землю | кВ | 40 | 40 | ||
| Выдерживаемое напряжение промышленной частоты 1 мин (с.к.з.) - через разрыв | кВ | 47 | 47 | |||
| Выдерживаемое импульсное напряжение грозового разряда (пиковое) - на землю | кВ | 105 | 105 | |||
| Выдерживаемое импульсное напряжение грозового разряда (пиковое) - через разрыв | кВ | 120 | 120 | |||
| Номинальная частота | - | Гц | 50 | |||
| Номинальный ток | - | А | 200 | 400 | 630 | 1250 |
| Ток термической стойкости 4 с (с.к.з.) | - | кА | 6.3 | 12.5 | 20 | 31.5 |
| Динамический ток (пиковый) | - | кА | 16 | 31.5 | 50 | 80 |
| Длина пути утечки | - | мм | 300 | 380 | ||
| Механический ресурс | - | операций | 2000 | |||
Габаритные и установочные размеры

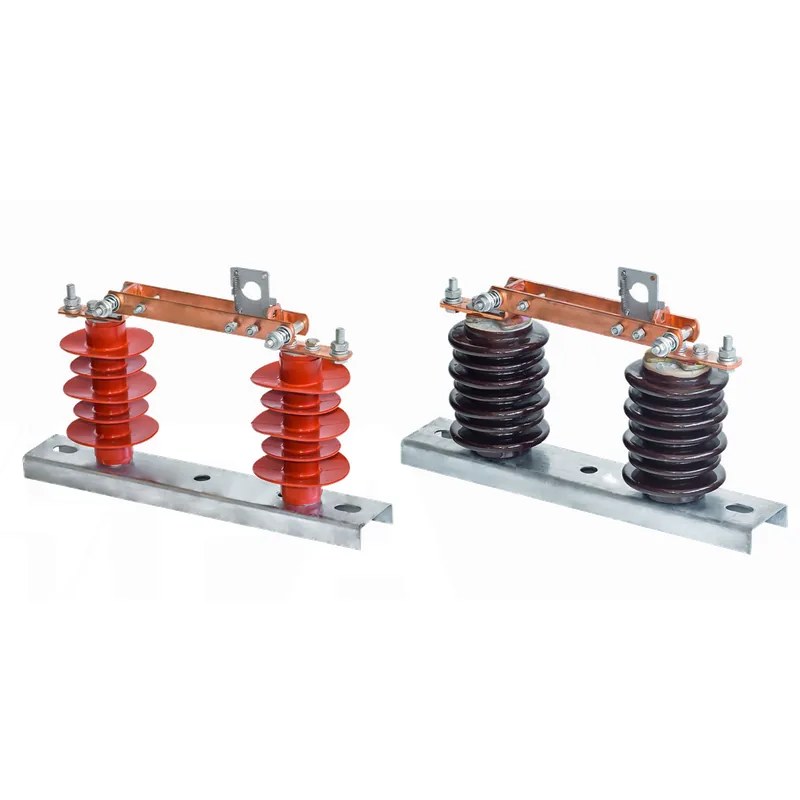

Фотография изделия и схема установочных размеров разъединителя GW9-10W
Конструкция: 1 основание, 2 опорный изолятор, 3 контактная пластина, 4 узел стопорного крюка, 5 токопроводящая пластина. Разъединитель наружной установки HGW9-12/630 состоит из вышеуказанных основания, опорного изолятора, контактной пластины и других деталей, компактен и прост в установке.
Условия эксплуатации
① Температура окружающей среды: верхний предел +40℃, нижний предел -30℃ (специальный заказ для холодных районов); ② Высота над уровнем моря: не более 1000 м (выше 1000 м уровень изоляции может быть скорректирован по GB311.1); ③ Скорость ветра: не более 35 м/с; ④ Толщина льда: не более 10 мм; ⑤ Сейсмичность: не более 8 баллов; ⑥ Площадка должна быть свободна от горючих, взрывоопасных, сильнозапылённых, химически агрессивных воздействий и сильной вибрации. Разъединитель наружной установки HGW9-12/630A длительно сохраняет гибкость управления и надёжную изоляцию в вышеуказанных нормальных условиях эксплуатации.
