Обзор продукции
Разъединитель GW5-126/2000A наружной установки двухколонковый V-образный высоковольтный предназначен для трёхфазных электрических систем переменного тока 110кВ частотой 50 Гц, для включения и отключения цепей без нагрузки и для электрической изоляции оборудования при обслуживании от токоведущих линий, номинальное напряжение 126кВ, номинальный ток 2000А.Изделие относится к двухколонковому типу с разрывом в центре и средним размыканием, заземляющие разъединители могут быть установлены с одной или с обеих сторон. Разъединитель с передачей 90° использует ручной привод CS17 для трёхполюсной связанной работы; разъединитель с передачей 180° использует motorized привод CJ6 или ручной привод CS17G для трёхполюсной связанной работы; заземляющий разъединитель использует ручной привод CS17G для трёхполюсной связанной работы. Разъединитель относится к двухколонковому V-образному типу с горизонтальным размыканием; каждый полюс состоит из основания, опорных изоляторов, выходного зажима и контактов, с двумя опорами под углом 50° и двумя опорными изоляторами, установленными под углом на подшипниках на обоих концах основания, перпендикулярно основанию. Основные токоведущие части установлены над двумя опорными изоляторами и вращаются вместе с ними примерно на 90°. Медные гибкие соединения в выходном зажиме закреплены на токопроводящей трубе и контактной пластине, последняя предназначена для подключения линии пользователя. Контактные пальцы промежуточной контактной части собраны попарно и являются самонесущими штепсельного типа, что уменьшает износ между контактами и пальцами при включении и отключении и увеличивает срок службы. Когда разъединитель оснащён заземляющими разъединителями, блокировка между главной цепью и заземляющим разъединителем обеспечивается секторной пластиной и дуговой пластиной на основании: когда главная цепь замкнута, заземляющий разъединитель не может быть замкнут, а когда заземляющий разъединитель замкнут, главная цепь не может быть замкнута.
Особенности продукции
Разъединитель имеет двухколонковую конструкцию с разрывом в центре и штепсельными контактами с функцией самоочистки контактов, что повышает надёжность контакта; контактные пальцы изготовлены из новых материалов с высокой прочностью, высокой проводимостью и высокой упругостью. Пальцы зажимают контакты за счёт собственной упругости, избегая порочного круга снижения усилия зажима, увеличения переходного сопротивления и усиления нагрева контактов, вызванного коррозией и отпуском пружин; вращающиеся части рассчитаны на длительную надёжную работу. Поворотное седло герметизировано, так что влага, пыль и вредные газы не могут проникнуть внутрь, сохраняя подшипники и молибденовую смазку MoS2 в благоприятной среде - подшипники никогда не ржавеют, смазка не вытекает и не высыхает, а крутящий момент при эксплуатации не увеличивается после длительной работы. Используются штифты из нержавеющей стали с безмасляными самосмазывающимися подшипниками; стальные детали оцинкованы горячим способом, что обеспечивает гибкую, лёгкую, надёжную работу и защиту от коррозии.
Примечания по конструкции улучшенного разъединителя
Для защиты от коррозии применяется горячее цинкование; вращающиеся детали, которые не могут быть гарантированы горячим цинкованием, обычно изготавливаются из нержавеющей стали, крепёж ниже M8 - из нержавеющей стали, остальные - оцинкованы горячим способом. Токоведущая часть - медная труба с гибким соединением; промежуточные контакты - «рукопожатие» самонесущие контактные пальцы с внешними пружинами, не проводящими ток - разъединитель имеет только одну центральную контактную точку, остальные - неподвижные гибкие соединения. Новая контактная конструкция закрепляет один конец контактных пластин на контактном седле; контактное давление создаётся деформацией пластин и пружинами, превращая скользящий контакт на концах пальцев в неподвижный контакт и повышая надёжность токопровода; пружины пальцев установлены снаружи для предотвращения шунтирования пружин; добавлены магнитные стопорные пластины для повышения динамической и термической устойчивости. Вращающиеся части оснащены самосмазывающимися втулками, не требующими смазки. Главные зажимы - плоского типа. Для 630 А токоведущие части лудятся; для 1250 А-4000 А они серебрятся. Верхняя и нижняя крышки фарфоровых изоляторов оцинкованы горячим способом для защиты от ржавчины; изоляторы с различной длиной пути утечки могут быть выбраны в соответствии с уровнем загрязнения района эксплуатации; при изготовлении применяется положительный допуск, а длина пути утечки рассчитана выше стандартного значения. Опорные изоляторы имеют высокую прочность и плотность, стабильны и надёжны; в рецептуре используются высокопрочные материалы для снижения разброса прочности и повышения прочности на растяжение, а в конструкцию заложен большой запас прочности для обеспечения стабильной и надёжной работы.
Основные технические параметры
| № | Наименование | Ед. изм. | Параметр (GW5-126/2000) |
|---|---|---|---|
| 01 | Номинальное напряжение | кВ | 126 |
| 02 | Одноминутное выдерживаемое напряжение промышленной частоты | относительно земли кВ | 230 |
| между разрывом кВ | 245 | ||
| 03 | Выдерживаемое напряжение грозового импульса (амплитудное) | относительно земли кВ | 550 |
| между разрывом кВ | 630 | ||
| 04 | Номинальная частота | Гц | 50 |
| 05 | Номинальный ток | А | 2000 (126 кВ, версии с большим током 2500/3150А также доступны в той же серии) |
| 06 | Номинальный кратковременный выдерживаемый ток | кА | 40 (для номинала 2000А) |
| 07 | Номинальный пиковый выдерживаемый ток | кА | 100 |
| 08 | Номинальная продолжительность короткого замыкания главный нож/заземляющий нож | с | 4/2 |
| 09 | Номинальная механическая нагрузка на зажим | Горизонтальная продольная Н | 1000 |
| Горизонтальная поперечная Н | 750 | ||
| Вертикальная сила Н | 1000 | ||
| 10 | Длина пути утечки | мм | 3150 3906 |
| 11 | Механический ресурс | операций | 2000 |
| 12 | Ручной привод | Модель | CS17, CS17G |
| Напряжение цепи управления | AC220, DC110, DC220 | ||
| 13 | Motorized привод | Модель / напряжение двигателя | CJ6 / AC380 |
| Время включения/отключения | 6±1 с | ||
| 14 | Масса изделия | Без заземления кг | 800 |
| С одним заземлением кг | 900 | ||
| С двумя заземлениями кг | 1000 |
Габаритные и установочные размеры

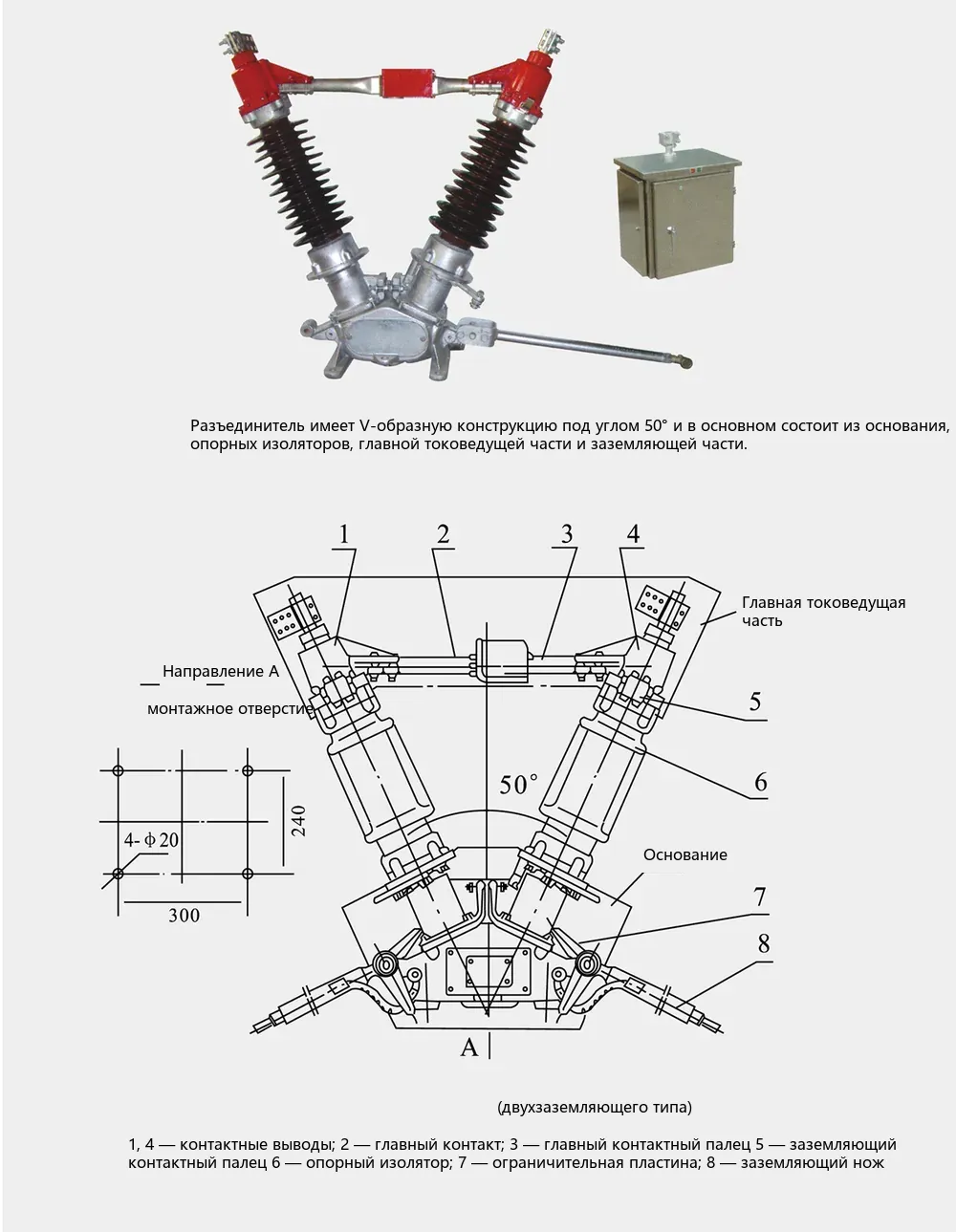

Фотографии и структурные схемы серии GW5 наружных высоковольтных разъединителей (V-образная конструкция 50°)
Конструкция: выключатель имеет V-образную конструкцию 50°, в основном состоящую из основания, опорных изоляторов, главной токоведущей части и заземляющей части; основные компоненты: 1 и 4 контактные седла, 2 главные контакты, 3 главные контактные пальцы, 5 заземляющие пальцы, 6 опорные изоляторы, 7 ограничительные пластины, 8 заземляющие ножи. Главные контакты разъединителя GW5-126/2000A наружной установки двухколонкового V-образного высоковольтного взаимодействуют с заземляющими контактными пальцами для надёжного включения и отключения главного ножа и заземляющего ножа.
Условия эксплуатации
① Температура окружающей среды: верхний предел +40℃, нижний предел -30℃ (специальный заказ для холодных регионов); ② Высота над уровнем моря: не более 1000 м (выше 1000 м уровень изоляции может быть скорректирован в соответствии с GB311.1); ③ Скорость ветра: не более 35 м/с; ④ Толщина льда: не более 10 мм; ⑤ Сейсмостойкость: не более 8 баллов; ⑥ Площадка должна быть свободна от легковоспламеняющихся, взрывоопасных веществ, сильной запылённости, химической коррозии и сильной вибрации. Разъединитель GW5-126/2000A наружной установки двухколонковый V-образный высоковольтный сохраняет гибкую работу и надёжную изоляцию в течение длительного времени при вышеуказанных нормальных условиях эксплуатации.
