Обзор продукции
Разъединитель GW4-126/1250A наружной установки двухколонковый горизонтально-поворотный высоковольтный предназначен для трёхфазных систем переменного тока 110 кВ, частотой 50 Гц, для включения и отключения цепей без нагрузки, а также для электрической изоляции оборудования, находящегося на ремонте, от токоведущих линий. Номинальное напряжение 126 кВ, номинальный ток 1250 А, двухколонковый горизонтально-поворотный тип с опциональными двумя заземляющими разъединителями, гибкий в эксплуатации и надёжный в токопроводящей части. Для защиты от коррозии применяется горячее цинкование; вращающиеся детали, которые не могут быть гарантированно защищены горячим цинкованием, как правило, изготавливаются из нержавеющей стали, крепёжные изделия ниже M8 — из нержавеющей стали, остальные — горячеоцинкованные. Токоведущая часть — медные трубки с гибкими соединениями; промежуточные контакты — «рукопожатие» самонесущие контактные пальцы с внешними прижимными пружинами, не несущими ток, — разъединитель имеет только одну центральную контактную точку, остальные соединения — неподвижные гибкие. Новая контактная конструкция фиксирует один конец контактных пластин к контактному основанию; контактное давление создаётся деформацией пластин и пружинами, что превращает скользящий контакт на концах пальцев в неподвижный контакт и повышает надёжность токопроводящей цепи; пальцевые пружины установлены снаружи, чтобы избежать шунтирования пружин; добавлены магнитные стопорные пластины для повышения динамической и термической устойчивости. Вращающиеся части оснащены самосмазывающимися втулками, не требующими смазки. Главные выводы — плоского типа. Для 630 А токоведущие части покрыты оловом; для 1250 А-4000 А — серебром. Верхняя и нижняя арматура фарфоровых изоляторов горячеоцинкована для защиты от ржавчины; изоляторы с различной длиной пути утечки могут быть выбраны в зависимости от степени загрязнения района эксплуатации; при изготовлении применяется положительный допуск, а длина пути утечки проектируется выше стандартного значения. Опорные изоляторы обладают высокой плотностью прочности, стабильны и надёжны; в рецептуре используются высокопрочные материалы для снижения разброса прочности и повышения прочности на растяжение, а в конструктивном расчёте заложен большой запас прочности для обеспечения стабильной и надёжной работы.
Конструктивные особенности
Полный разъединитель 110 кВ состоит из корпуса разъединителя GW4-126（D）（W）, ручного приводного механизма CS11 или CS8-6D и передающих аксессуаров; также может быть установлен электродвигательный привод CJ6. Данный разъединитель — двухколонкового горизонтально-поворотного типа, изготавливается в однополюсном исполнении; при синхронном использовании трёх полюсов они соединяются тягами. Каждый полюс состоит из основания, опорных изоляторов, выходных зажимов и контактов; два опорных изолятора установлены параллельно на подшипниках на обоих концах основания, перпендикулярно ему. Основные токоведущие части смонтированы на верху двух опорных изоляторов и поворачиваются вместе с ними примерно на 90°. В каждом корпусе подшипника находится вал, два вала соединены и приводятся в движение через соединительные пластины и регулировочные винты. Медные гибкие соединения в выходных зажимах закреплены на токопроводящих трубах и контактных пластинах, которые предназначены для подключения линий пользователя. Промежуточные контактные пальцы установлены парами, самонесущего типа, в штекерном исполнении, что уменьшает износ между контактами и пальцами при включении/отключении и увеличивает срок службы. Когда разъединитель оснащён заземляющими разъединителями, блокировка между главной цепью и заземляющим разъединителем обеспечивается секторной пластиной и дуговой пластиной на основании: когда главная цепь замкнута, заземляющий разъединитель не может быть замкнут, а когда заземляющий разъединитель замкнут, главная цепь не может быть замкнута. При использовании CS8-6D блокировка между разъединителем и заземляющим разъединителем осуществляется с помощью блокировочной пластины на механизме.
Основные технические параметры
| № | Наименование | Ед. изм. | Параметр (GW4-126/1250) |
|---|---|---|---|
| 01 | Номинальное напряжение | кВ | 126 |
| 02 | Одноминутное выдерживаемое напряжение промышленной частоты | относительно земли кВ | 230 |
| между разомкнутыми контактами кВ | 245 | ||
| 03 | Выдерживаемое напряжение грозового импульса (амплитудное) | относительно земли кВ | 550 |
| между разомкнутыми контактами кВ | 630 | ||
| 04 | Номинальная частота | Гц | 50 |
| 05 | Номинальный ток | А | 1250 (в той же серии 1250 (для 110 кВ также доступны 3150/4000)) |
| 06 | Номинальный кратковременный выдерживаемый ток | кА | 31,5 (для номинала 1250А) |
| 07 | Номинальный пиковый выдерживаемый ток | кА | 80 |
| 08 | Номинальная продолжительность короткого замыкания главный нож/заземляющий нож | с | 4/2 |
| 09 | Номинальная механическая нагрузка на выводы | Горизонтальная продольная Н | 1000 |
| Горизонтальная поперечная Н | 750 | ||
| Вертикальная сила Н | 1000 | ||
| 10 | Длина пути утечки | мм | 3150-3900 |
| 11 | Механический ресурс | операций | 2000 |
| 12 | Ручной приводной механизм | Без заземления | CS11(F) |
| С заземлением | CS8-6D(F) / главный нож CS14G(F), заземляющий нож CS11(F) | ||
| 13 | Электродвигательный приводной механизм | Модель / напряжение двигателя | CJ6 / AC380 |
| Время включения/отключения | 6±1 с | ||
| 14 | Масса изделия | Без заземления кг | 700 |
| С одним заземлением кг | 800 | ||
| С двумя заземлениями кг | 900 |
Габаритные и установочные размеры

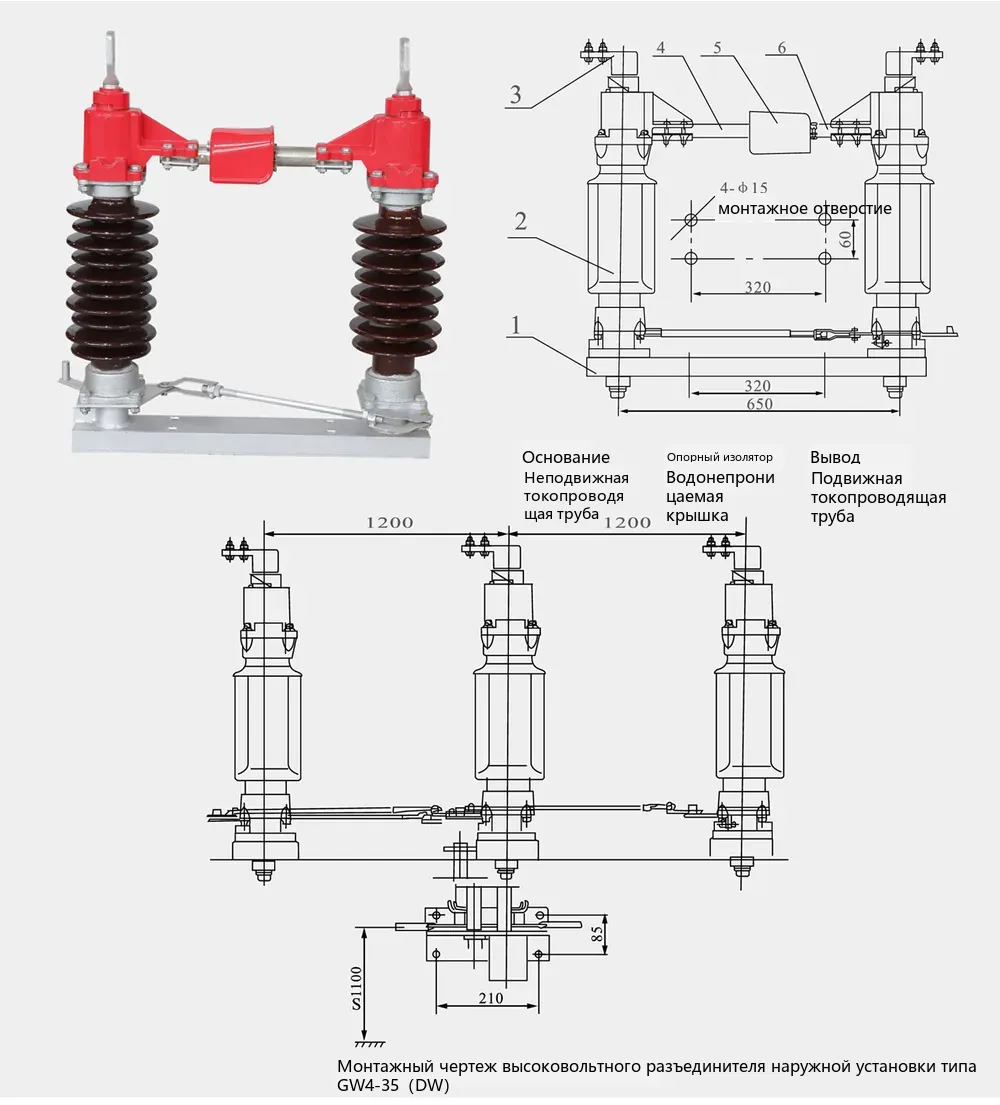

Фотография изделия и установочный чертёж разъединителя GW4-126 (DW) наружной установки высоковольтного
Конструкция: 1 основание, 2 опорный изолятор, 3 вывод, 4 неподвижная токопроводящая труба, 5 водозащитный кожух, 6 подвижная токопроводящая труба. Разъединитель GW4-126/1250A наружной установки двухколонковый горизонтально-поворотный высоковольтный состоит из вышеуказанных основания, опорных изоляторов, неподвижной и подвижной токопроводящих труб и других деталей, простая конструкция и лёгкость в обслуживании.
Условия эксплуатации
① Температура окружающей среды: верхний предел +40℃, нижний предел -30℃ (специальный заказ для холодных регионов); ② Высота над уровнем моря: не более 1000 м (выше 1000 м уровень изоляции может быть скорректирован в соответствии с GB311.1); ③ Скорость ветра: не более 35 м/с; ④ Толщина гололёда: не более 10 мм; ⑤ Сейсмостойкость: не более 8 баллов; ⑥ Место установки должно быть свободно от легковоспламеняющихся, взрывоопасных веществ, сильной запылённости, химической коррозии и сильной вибрации. Разъединитель GW4-126/1250A наружной установки двухколонковый горизонтально-поворотный высоковольтный сохраняет гибкую работу и надёжную изоляцию в течение длительного времени при вышеуказанных нормальных условиях эксплуатации.
