Обзор продукции

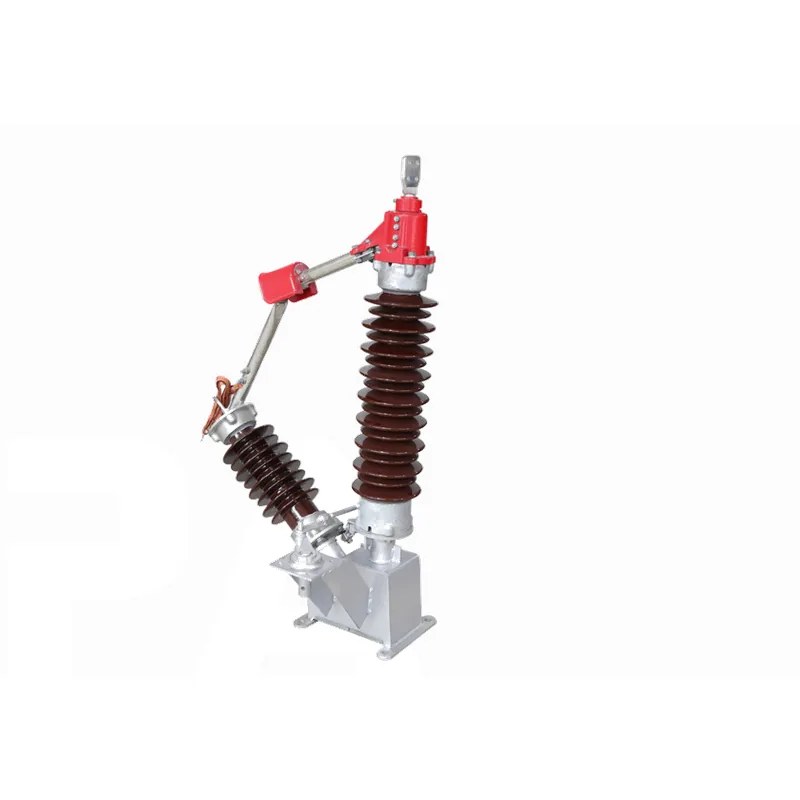

Разъединитель нейтрали серии GW13 предназначен для включения/отключения соединения нейтрали трансформатора без нагрузки; при нормальном разомкнутом положении ножа он обеспечивает изоляционный промежуток, соответствующий требованиям безопасности. Выходной вал приводного механизма поворачивается на 180 градусов для включения/отключения.Разъединитель нейтрали GW13 имеет однополюсную конструкцию и может управляться как одиночным полюсом, так и тремя полюсами совместно.
Данный разъединитель нейтрали соответствует GB1985 «Переменного тока высоковольтные разъединители и заземляющие разъединители» и IEC-129 (1984). Он надежен, безопасен, прост по конструкции и удобен в монтаже и настройке, широко применяется на подстанциях 63 кВ-110 кВ. Основное изделие: GW13-40.5/630-8
Условия эксплуатации
- Высота над уровнем моря не более 1000 м;
- Температура окружающего воздуха: верхний предел +40℃, нижний предел -40℃;
- Ветровое давление не более 700 Па;
- Сейсмостойкость не более 8 баллов;
- Толщина гололеда не более 10 мм;
- Степень загрязнения опорных изоляторов: класс 0 для стандартного исполнения, по требованию заказчика для усиленного исполнения.
Конструктивные особенности
1. Усовершенствована конструкция опорного поворотного стола, что обеспечивает герметичность корпуса подшипника; наличие масленок и регулировочных винтов делает разъединитель более цельным и удобным в обслуживании.
2. Медная пайка используется между токоведущими стержнями и контактами, а также между стержнями и пальцевыми гнездами, плюс гибкие соединения между пальцами и пальцевыми гнездами, что значительно снижает сопротивление главной цепи по сравнению с болтовыми соединениями и уменьшает нагрев контактов в работе. Заземляющий стержень изготовлен из высокопроводящего алюминиевого сплава, а контакты — медное литье; гибкие соединения добавлены в месте соединения стержня с основанием и между заземляющими пальцами и их гнездами, что значительно повышает проводимость цепи заземления.
3. Открытые токоведущие части — посеребренная медь: яркие, элегантные, обладают высокой коррозионной стойкостью и долговечностью.
4. Посадка вал-отверстие улучшена с железо-медь до медь-медь или нержавеющая сталь-медь, что решает проблему заедания при длительной эксплуатации на открытом воздухе. Открытые крепежные детали выполнены из нержавеющей стали, а металлические части — горячеоцинкованные для защиты от коррозии. Эти меры позволяют разъединителю нейтрали GW13 адаптироваться к длительной работе на открытом воздухе.
Основные технические параметры
| Наименование | Ед. изм. | GW13-40.5 | GW13-72.5 | GW13-126 |
|---|---|---|---|---|
| Номинальное напряжение | кВ | 40.5 | 72.5 | 126 |
| Номинальный ток | А | 630 | 630 | 630 |
| Номинальный кратковременный выдерживаемый ток 4 с | кА | 8 | 20 | 20 |
| Номинальный пиковый выдерживаемый ток | кА | 20 | 50 | 50 |
| Номинальная продолжительность короткого замыкания | с | 2 | 2 | 2 |
| Одноминутное выдерживаемое напряжение промышленной частоты (действующее значение) | кВ | 80 | 140 | 95 |
| Выдерживаемое напряжение грозового импульса (пиковое) 1.2/50 мкс | кВ | 185 | 325 | 250 |
| Момент управления ручным механизмом | Н·м | 2000 | 150 | 2000 |
| Механический ресурс | операций | 2000 | 2000 | 2000 |
| Мин. изоляционный промежуток после отключения | мм | ≥375 | ≥675 | ≥1050 |
| Сопротивление главной цепи | мкОм | ≤180 | ≤200 | ≤250 |
| Масса полюса | кг | 120 | 125 | 150 |
| Комплектующий приводной механизм | - | Ручной механизм CS17G или моторизованный механизм CJ6, CK7 | ||

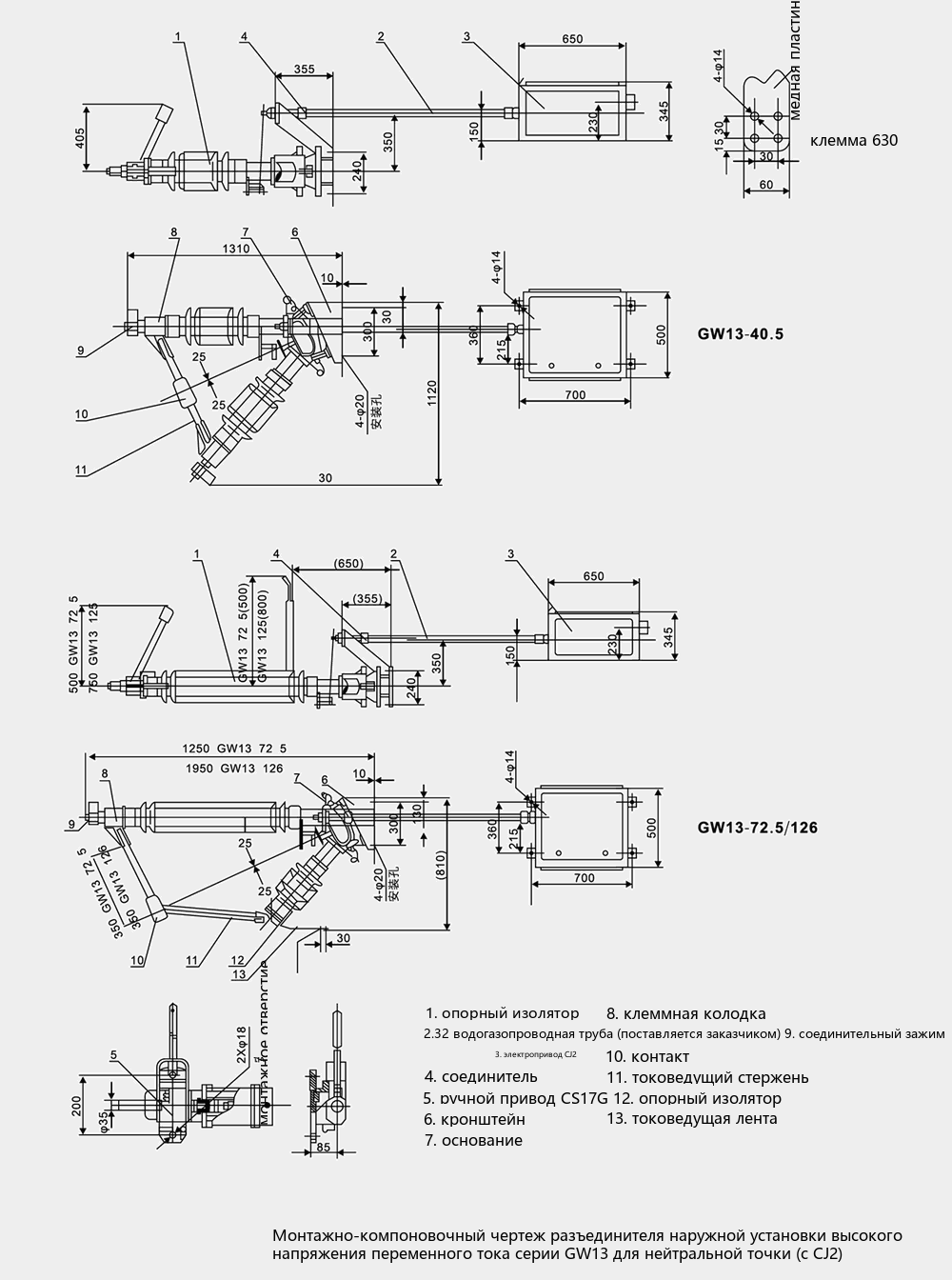

Габаритные и установочные размеры
Схема установки и описание компонентов разъединителя нейтрали наружной установки переменного тока высокого напряжения серии GW13 (с CJ2)
Конструкция: 1 опорный изолятор, 2 водогазопроводная труба 32 (поставляется пользователем), 3 моторизованный приводной механизм CJ2, 4 соединители, 5 ручной приводной механизм CS17G, 6 кронштейн, 7 основание, 8 контактный вывод, 9 контактный зажим, 10 контакт, 11 токоведущий стержень, 12 опорный изолятор, 13 токопроводящая шина. На рисунке выше показана схема установки и компоненты разъединителя нейтрали GW13.
