Обзор продукции
Разъединитель наружной установки GW1-10/630A устанавливается на линиях наружного высоковольтного распределительного оборудования для отключения и перевода линий, находящихся под напряжением, но без нагрузки. Изделие представляет собой трёхфазный аппарат, состоящий из трёх отдельных однополюсных разъединителей. Каждый однополюсный разъединитель имеет одинаковые детали, такие как основание, опорные изоляторы, передний и задний неподвижные контакты, нож и дугогасительные рога. Разъединитель наружной установки GW1-12G — это новый аппарат, разработанный для решения проблем исходного аппарата GW1, переработанный в соответствии с действующими национальными и международными стандартами. Он оснащён заземляющим ножом, что эффективно предотвращает ошибочные действия, такие как «заземление линии под напряжением» или «включение на заземлённую линию», поэтому операторам больше не нужно навешивать отдельные заземляющие проводники. Его электрические и механические характеристики полностью соответствуют GB1985 и его первому изменению, а также IEC 129 и IEC 694; это модернизированная замена действующих разъединителей наружной установки 10 кВ. Разъединитель наружной установки GW1-12LT относится к двухколонному вертикально-открывающемуся типу, оснащённому ручным дождезащитным механизмом CS8-5D или электроприводным механизмом CX-6. Это трёхфазный ножевой аппарат на общем основании, разделённый на основание, изоляторы и токоведущие части; основание представляет собой раму, сваренную из вала, гнутых листов и уголковой стали, на которой закреплены шесть фарфоровых изоляторов, по два на полюс; на валу установлены трёхфазные операционные изоляторы для управления трёхфазными ножами; токоведущая часть состоит из контактов, ножей и контактных гнёзд, поджатых пружинами. При отключении операционный рычаг поворачивает вал так, что операционный изолятор толкает нож вверх, отделяя его от контактов; нож поворачивается вокруг контактного гнезда, и контакты перемещаются вместе с ним в отключённое положение. При включении рычаг поворачивает вал так, что изолятор тянет нож вниз до встречи с контактами и поворачивает их вместе во включённое положение. Разъединитель наружной установки GW1-10/630A имеет простую конструкцию и прост в управлении, подходит для изоляции и перевода на наружных высоковольтных распределительных линиях.
Основные технические параметры
| № | Параметр | Подпараметр | Ед. изм. | Значение | |||
|---|---|---|---|---|---|---|---|
| 01 | Номинальное напряжение | - | кВ | 10 | 15 | 20 | - |
| 02 | Макс. рабочее напряжение | - | кВ | 12 | 17.5 | 24 | - |
| 03 | Номинальный уровень изоляции | Выдерживаемое напряжение промышленной частоты 1 мин (с.к.з.) - на землю | кВ | 40 | 40 | 50 | - |
| Выдерживаемое напряжение промышленной частоты 1 мин (с.к.з.) - через разрыв | кВ | 47 | 47 | 60 | - | ||
| Выдерживаемое импульсное напряжение грозового разряда (пиковое) - на землю | кВ | 105 | 105 | 125 | - | ||
| Выдерживаемое импульсное напряжение грозового разряда (пиковое) - через разрыв | кВ | 120 | 120 | 145 | - | ||
| 04 | Номинальная частота | - | Гц | 50 | |||
| 05 | Номинальный ток | - | А | 200 | 400 | 630 | 1250 |
| 06 | Ток термической стойкости 4 с (с.к.з.) | - | кА | 6.3 | 12.5 | 20 | 31.5 |
| 07 | Динамический ток (пиковый) | - | кА | 16 | 31.5 | 50 | 80 |
| 08 | Комплектуемый механизм управления | - | - | Дождезащитные ручные механизмы CS8-1, CS8-D, CS8-5 или электроприводной механизм управления CX6 | |||
Габаритные и установочные размеры

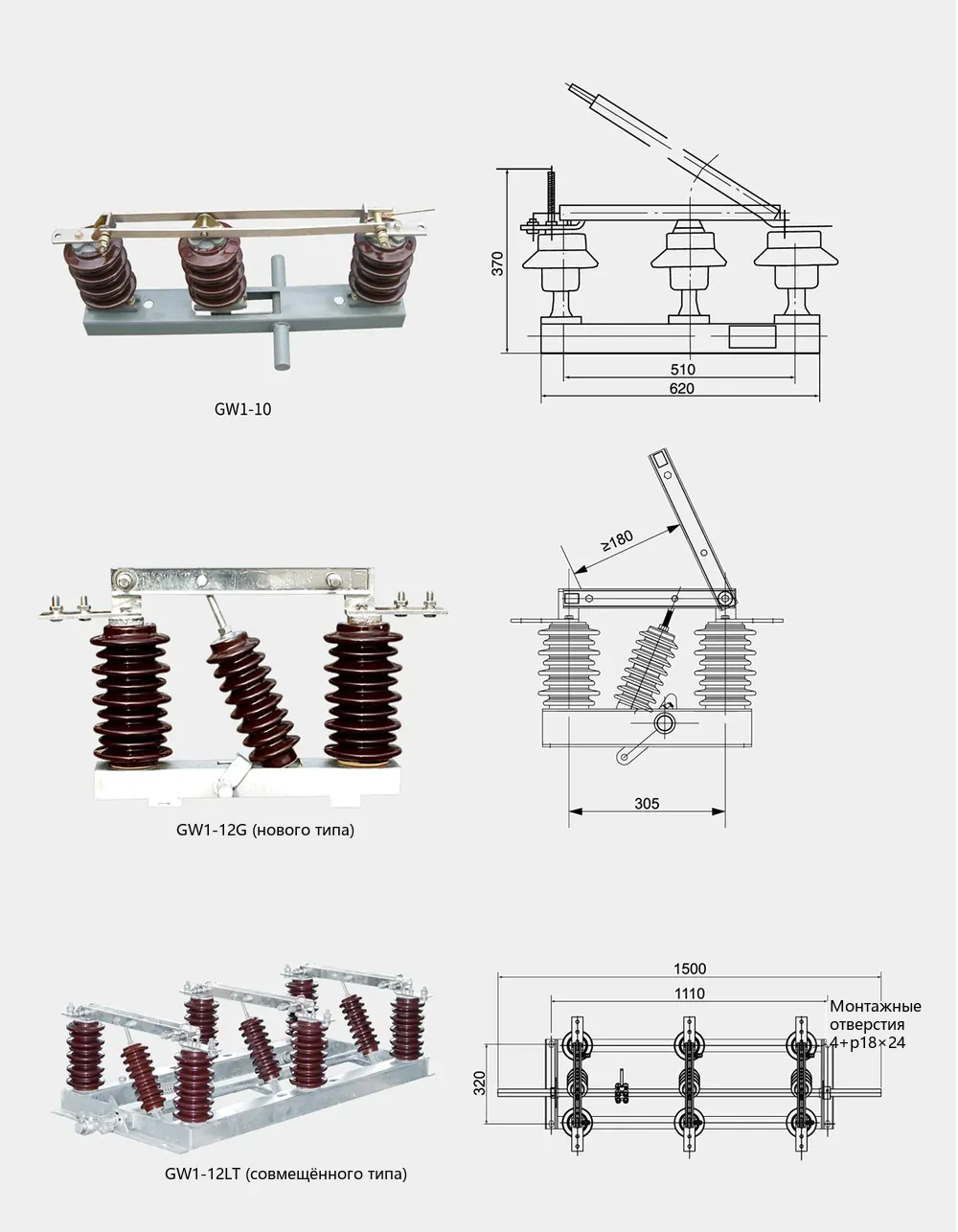

На рисунке выше показаны габаритные и установочные размеры разъединителя наружной установки GW1-10 (GW1-10, новый тип GW1-12G и интегрированный тип GW1-12LT с соответствующими размерными схемами).
Сопутствующие товары
Доступны высоковольтные разъединители той же серии и других типов:
- Разъединитель наружной установки GW4-40.5/630A двухколонный горизонтально-поворотный
- Разъединитель наружной установки GW4-72.5/1250A двухколонный горизонтально-поворотный
- Разъединитель наружной установки GW4-110/1250A двухколонный горизонтально-поворотный
- Разъединитель наружной установки GW5-40.5/630A двухколонный V-типа
- Разъединитель наружной установки GW5-72.5/1250A двухколонный V-типа
- Разъединитель наружной установки GW5-126/2000A двухколонный V-типа
