Обзор продукции

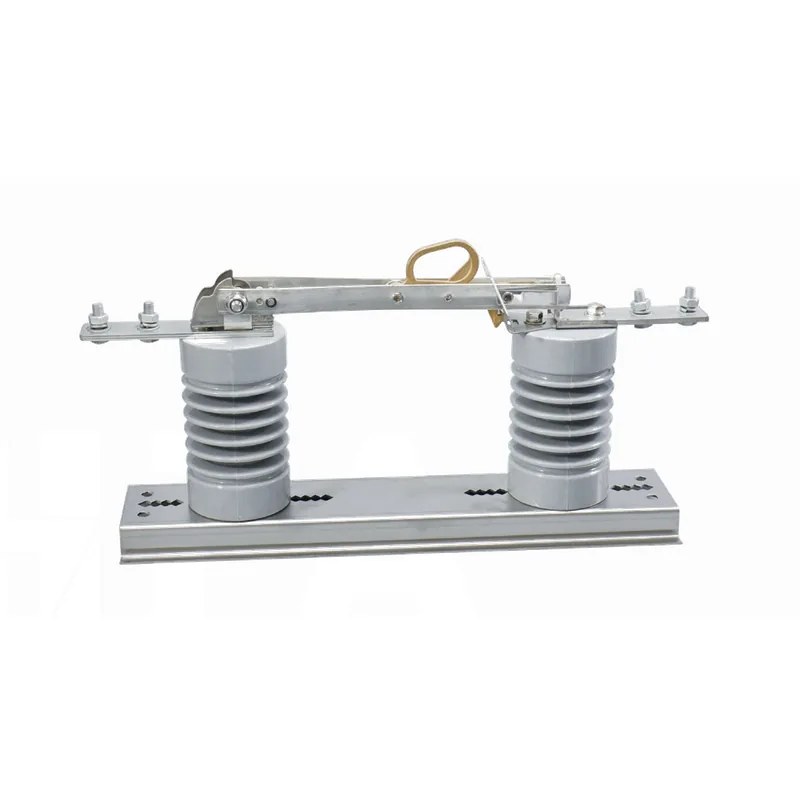

Разъединитель наружной установки DCD-1-15kV（высококлассного типа) — это однополюсный разъединитель наружной установки на опоре, обеспечивающий обслуживающему персоналу видимый разрыв и также служащий точкой разъединения. Это двухколонный разъединитель: изоляторы и болты закреплены на горячеоцинкованном основании; аппарат управляется вытягиванием кольца. Ограничение открывания ножа по умолчанию 160° (можно изменить на 90° на месте или полностью снять). При установке разъединителя HGW26 может быть установлена дополнительная задняя пластина, закрепляемая на траверсе для фиксации аппарата.
Монтаж
Однополюсный разъединитель наружной установки DCD-1-15 кВ имеет одностоечный и двухстоечный способы установки: подвесной или вертикальный монтаж, с использованием одинарной траверсы с зажимом или двойной траверсы (чертежи монтажа см. в образце изделия). Болты M12 на выводах должны быть затянуты моментом около 80 Н·м. Способ установки см. на рисунке ниже и обратите внимание на направление болтов.
Основные технические параметры
| Параметр | Подпараметр | Ед. изм. | Значение |
|---|---|---|---|
| Номинальное напряжение | - | кВ | 15 |
| Макс. рабочее напряжение | - | кВ | 17.5 |
| Номинальный уровень изоляции | Выдерживаемое напряжение промышленной частоты 1 мин (с.к.з.) - на землю | кВ | 40 |
| Выдерживаемое напряжение промышленной частоты 1 мин (с.к.з.) - через разрыв | кВ | 47 | |
| Выдерживаемое импульсное напряжение грозового разряда (пиковое) - на землю | кВ | 105 | |
| Выдерживаемое импульсное напряжение грозового разряда (пиковое) - через разрыв | кВ | 120 | |
| Номинальная частота | - | Гц | 50 |
| Параметр | Ед. изм. | 200A | 400A | 630A | 800A | 1000A | 1250A |
|---|---|---|---|---|---|---|---|
| Номинальный ток | А | 200 | 400 | 630 | 800 | 1000 | 1250 |
| Ток термической стойкости 4 с (с.к.з.) | кА | 6.3 | 12.5 | 20 | 25 | 25 | 31.5 |
| Динамический ток (пиковый) | кА | 16 | 31.5 | 50 | 63 | 63 | 80 |
| Длина пути утечки | мм | 300 | 380 | ||||
| Механический ресурс | операций | 2000 | |||||
Габаритные и установочные размеры
Схема установки на одинарной/двойной траверсе с диапазонами размеров
Основные габаритные и установочные размеры (мм): 118-169142-194118-469; 9~199; 9~199 000. Установка на одинарной траверсе / установка на двойной траверсе. Таблица и рисунки выше показывают установочные размеры на одинарной/двойной траверсе разъединителя наружной установки DCD-1-15kV.
Условия эксплуатации
① Температура окружающей среды: верхний предел +40℃, нижний предел -30℃ (специальный заказ для холодных районов); ② Высота над уровнем моря: не более 1000 м (выше 1000 м уровень изоляции может быть скорректирован по GB311.1); ③ Скорость ветра: не более 35 м/с; ④ Толщина льда: не более 10 мм; ⑤ Сейсмичность: не более 8 баллов; ⑥ Площадка должна быть свободна от горючих, взрывоопасных, сильнозапылённых, химически агрессивных воздействий и сильной вибрации. Разъединитель наружной установки DCD-1-15kV длительно сохраняет гибкость управления и надёжную изоляцию в вышеуказанных нормальных условиях эксплуатации.
