Обзор продукции

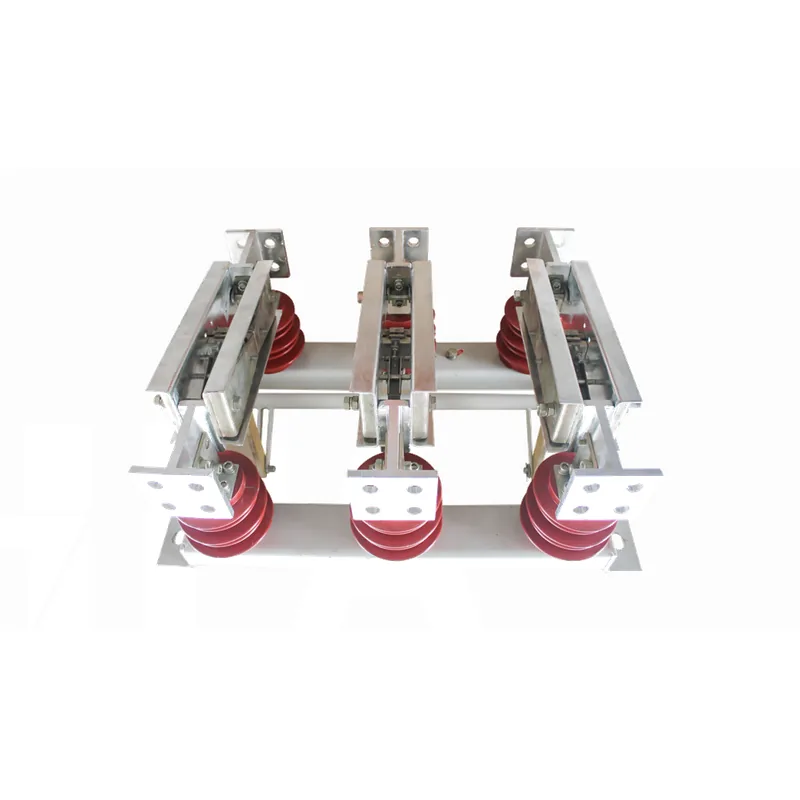

Разъединитель внутренней установки GN22-12(C) применяется в установках внутреннего типа трёхфазного переменного тока 50 Гц, номинальным напряжением 12 кВ, для подключения, отключения или перевода цепей высоковольтного оборудования, находящегося под напряжением, но без нагрузки.
Разъединитель внутренней установки GN22-12(C) имеет номинальный ток 2000 А, рассчитан на большой ток и в основном применяется для изоляции питания в высоковольтных распределительных устройствах и комплектном распределительном оборудовании электростанций, подстанций и промышленных и горнодобывающих предприятий.
Основные технические параметры
| № | Параметр | Ед. изм. | Значение |
|---|---|---|---|
| 01 | Номинальное напряжение | кВ | 12 |
| 02 | Номинальная частота | Гц | 50 |
| 03 | Номинальный ток | А | 1600-2000 / 2500-3150 |
| 04 | Номинальный ток термической стойкости | кА | 40 / 50 |
| 05 | Номинальный пиковый ток стойкости | кА | 100 / 125 |
| 06 | Номинальная длительность короткого замыкания | с | 4 |
| 07 | Номинальный уровень изоляции (выдерживаемое напряжение промышленной частоты 1 мин / выдерживаемое импульсное напряжение грозового разряда (пиковое)) | кВ | между полюсами и полюс-земля 42, через разрыв 49 / между полюсами и полюс-земля 75, через разрыв 85 |
Основные технические параметры разъединителя внутренней установки GN22-12(C) приведены в таблице выше; приоритет имеют заводские технические документы.

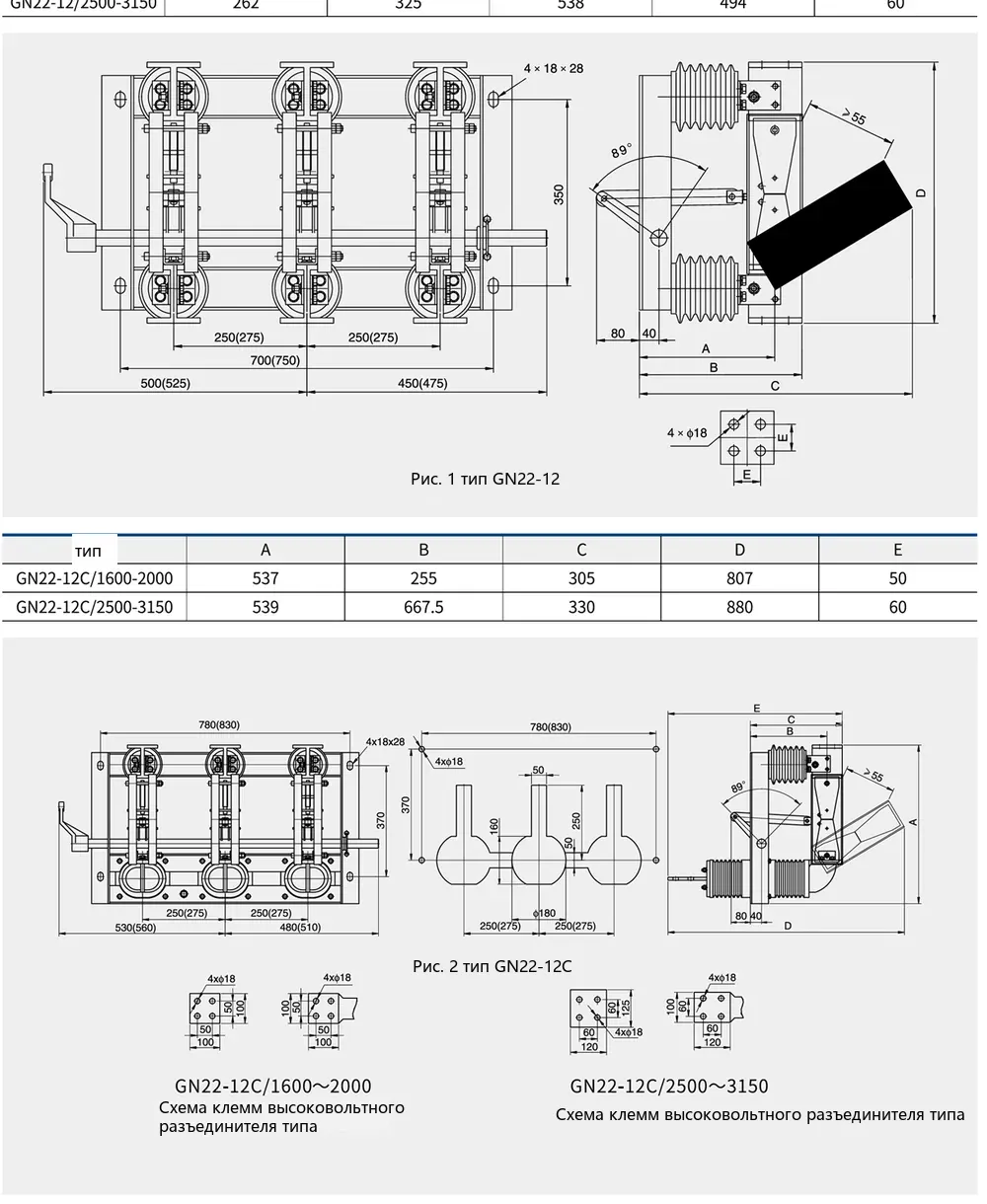

Габаритные и установочные размеры
| Модель | A | B | C | D | E |
|---|---|---|---|---|---|
| GN22-12/1600-2000 | 255 | 305 | 527 | 490 | 50 |
| GN22-12/2500-3150 | 262 | 325 | 538 | 494 | 60 |
| GN22-12C/1600-2000 | 537 | 255 | 305 | 807 | 50 |
| GN22-12C/2500-3150 | 539 | 667.5 | 330 | 880 | 60 |
Условия эксплуатации
- Высота над уровнем моря не более 1000 м;
- Температура окружающего воздуха: от -25℃ до +40℃;
- Относительная влажность: среднесуточная не более 95%, среднемесячная не более 90%;
- Сейсмичность не более 8 баллов;
- Место установки: отсутствие пожаро-, взрыво-, сильнозагрязнённых, химически агрессивных и сильновибрационных воздействий.
