Разъединитель внутренней установки GN19-12

Name: Разъединитель внутренней установки GN19-12
Brand: Gaosuo
SKU: разъединитель-внутренней-установки-gn19-12

ОПИСАНИЕ ПРОДУКЦИИ

GN19-12/630А и 1250А — внутренний разъединитель 12 кВ для сетей 10/11 кВ, видимый разрыв и изоляция при обслуживании.

Бренд:Gaosuo Electric Co., Ltd.

Страна происхождения:China

Материал:Качественная сталь

Сервис:Гарантия 1 год

Inquire Now Contact Us

Features

Обзор продукции

Разъединитель внутренней установки GN19-12 — это высоковольтное распределительное устройство, применяемое в электросистемах номинальным напряжением 12 кВ, переменного тока 50 Гц и ниже; он оснащён ручным механизмом управления CS6-1 для включения и отключения цепей, находящихся под напряжением, но без нагрузки. К производным исполнениям относятся противозагрязнённое исполнение, высокогорное исполнение и исполнения с устройством индикации наличия напряжения. Данная серия оснащается ручными механизмами CS6-1 (модели с панелями имеют встроенные механизмы). Это трёхполюсный аппарат, состоящий из основания, вала и рычагов, фарфоровых опорных изоляторов, ножей и контактных пластин. Вал установлен на основании с тремя приваренными рычагами и соединён с ножами через тяговые изоляторы. Вал выходит из основания, и любой участок может соединяться с механизмом управления. Тип C — проходной: C1 означает поворот со стороны проходного изолятора, C2 — разрыв со стороны проходного изолятора, C3 — проходной с обеих сторон. Разъединитель внутренней установки GN19-12 имеет простую конструкцию и удобен в управлении, а проходное исполнение типа C отвечает схемам распределения с проходной установкой.

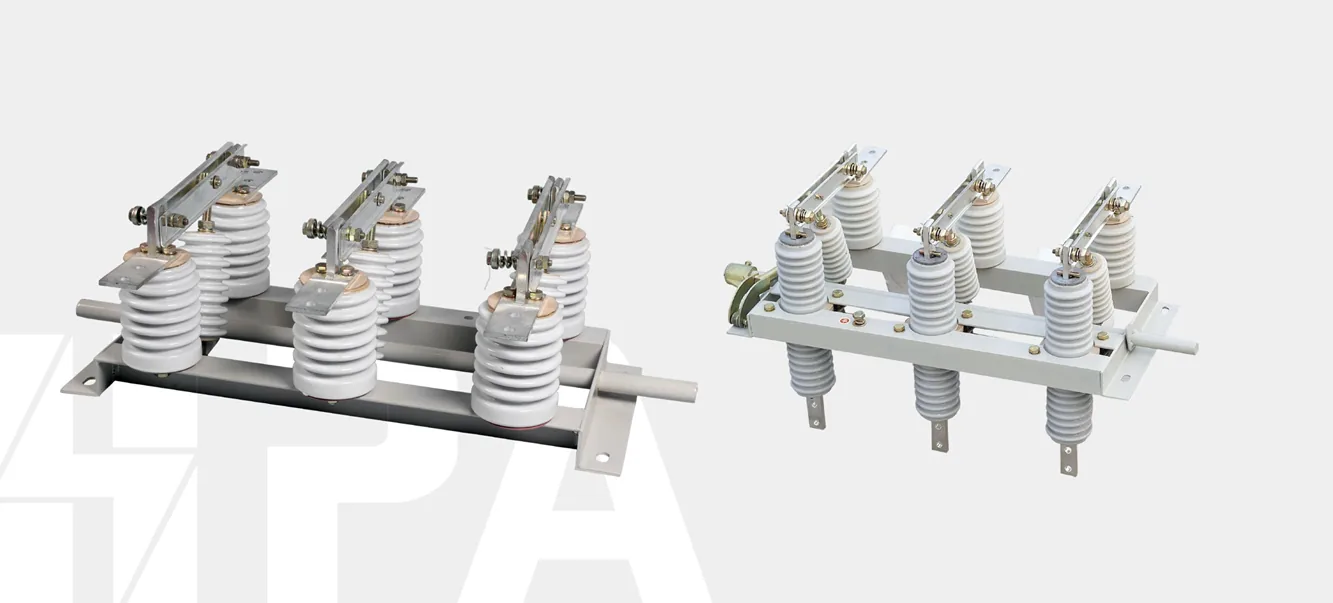

GN19-12 indoor high-voltage disconnectorproduct photo

Фотография изделия — разъединитель внутренней установки GN19-12

Обозначение типа

Код	Значение
G	Разъединитель
N	Внутренней установки
19	Номер исполнения
12	Номинальное напряжение (кВ)
(C)	Проходной тип (C1 поворот со стороны проходного изолятора / C2 разрыв со стороны проходного изолятора / C3 проходной с обеих сторон)
□-□	Номинальный ток термической стойкости (кА) / Номинальный ток (А)

type designation diagram

Основные технические параметры

GN19-12 main technical parameters table (original sample image)

Основные технические параметры GN19-12 (оригинальное изображение образца)

Параметр	Ед. изм.	Технические параметры
Номинальное напряжение	кВ	12
Выдерживаемое напряжение промышленной частоты 1 мин	На землю	42
Выдерживаемое напряжение промышленной частоты 1 мин	Через разрыв	48
Выдерживаемое импульсное напряжение грозового разряда (пиковое)	На землю	75
	Через разрыв	85
Номинальная частота	Гц	50
Номинальный ток	А	400		630		1000		1250
Номинальный ток термической стойкости	кА	16	20	16	20	25	20	25	31.5
Номинальный пиковый ток стойкости	кА	40	50	40	50	63	50	63	80
Длительность номинального тока термической стойкости главный нож/заземляющий нож	с	4/2
Длина пути утечки	мм	300~380
Механический ресурс	операций	2000

Габаритные и установочные размеры

GN19-12indoor high-voltage disconnector outline & installation dimensions diagram

Конструкция: основание, вал и рычаги, фарфоровые опорные изоляторы, ножи и контактные пластины; вал выходит из основания для соединения с механизмом управления; тип C — проходной.

Условия эксплуатации

Высота над уровнем моря не более 1000 м;
Температура окружающего воздуха: от -25℃ до +40℃;
Относительная влажность: среднесуточная не более 95%, среднемесячная не более 90%;
Сейсмичность не более 8 баллов;
Место установки: отсутствие пожаро-, взрыво-, сильнозагрязнённых, химически агрессивных и сильновибрационных воздействий.

Разъединитель внутренней установки GN19-12 использует ручной механизм CS6-1 с простым и надёжным включением/отключением.
