Обзор продукции

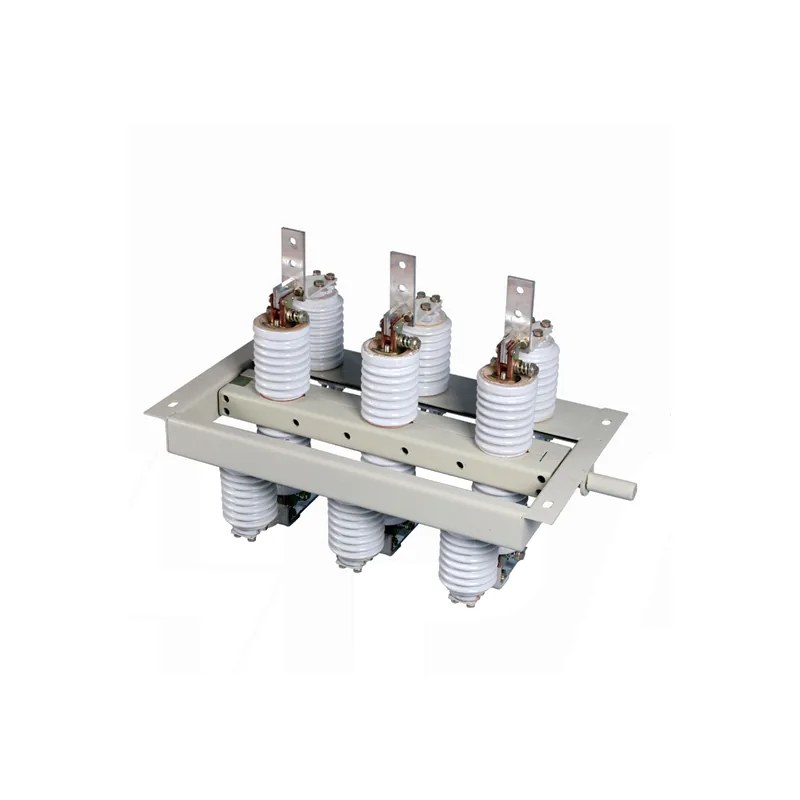

Поворотный разъединитель внутренней установки GN30-12 — это новый тип разъединителя с поворотным ножом. Его основная конструкция закрепляет два комплекта изоляторов и контактов на верхней и нижней плоскостях трёхфазного общего основания, а включение и отключение осуществляется поворотом ножа. Аппарат GN30-12D создан на базе GN30-12 с добавлением заземляющего ножа для удовлетворения потребностей различных электросистем. Изделие имеет компактную конструкцию, занимает мало места, обладает высокой изоляционной способностью и простотой монтажа и регулировки; его характеристики соответствуют GB1985-89 «Разъединители и заземляющие разъединители переменного тока высокого напряжения». Он подходит для систем внутренней установки номинальным напряжением 10 кВ, переменного тока 50 Гц и ниже, для включения и отключения цепей, находящихся под напряжением, но без нагрузки, и может использоваться совместно с высоковольтным распределительным устройством или автономно.

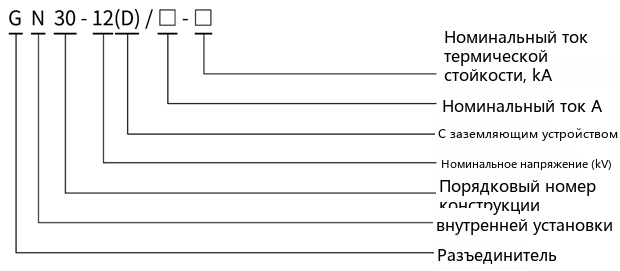

Обозначение типа
| Код | Значение |
|---|---|
| G | Разъединитель |
| N | Внутренней установки |
| 30 | Номер исполнения |
| 12 | Номинальное напряжение (кВ) |
| (D) | С заземляющим устройством (GN30-12D) |
| □-□ | Номинальный ток термической стойкости (кА) / Номинальный ток (А) |
Основные технические параметры
Основные технические параметры GN30-12 (оригинальное изображение образца; модель как на рисунке). Основные технические параметры поворотного разъединителя внутренней установки GN30-12 приведены в таблице выше.
| Модель | Номинальное напряжение (кВ) | Номинальный ток (А) | Номинальный ток термической стойкости 4 с (с.к.з.) (кА) | Номинальный пиковый ток стойкости (кА) |
|---|---|---|---|---|
| GN30-12/S400-12.5 | 12 | 400 | 12.5 | 31.5 |
| GN30-12/S630-20 | 12 | 630 | 20 | 50 |
| GN30-12/S1000-31.5 | 12 | 1000 | 31.5 | 80 |
| GN30-12/S1250-31.5 | 12 | 1250 | 31.5 | 80 |
| GN30-12D/400-12.5 | 12 | 400 | 12.5 | 31.5 |
| GN30-12D/630-20 | 12 | 630 | 20 | 50 |
| GN30-12D/1000-31.5 | 12 | 1000 | 31.5 | 80 |
| GN30-12D/1250-31.5 | 12 | 1250 | 31.5 | 80 |

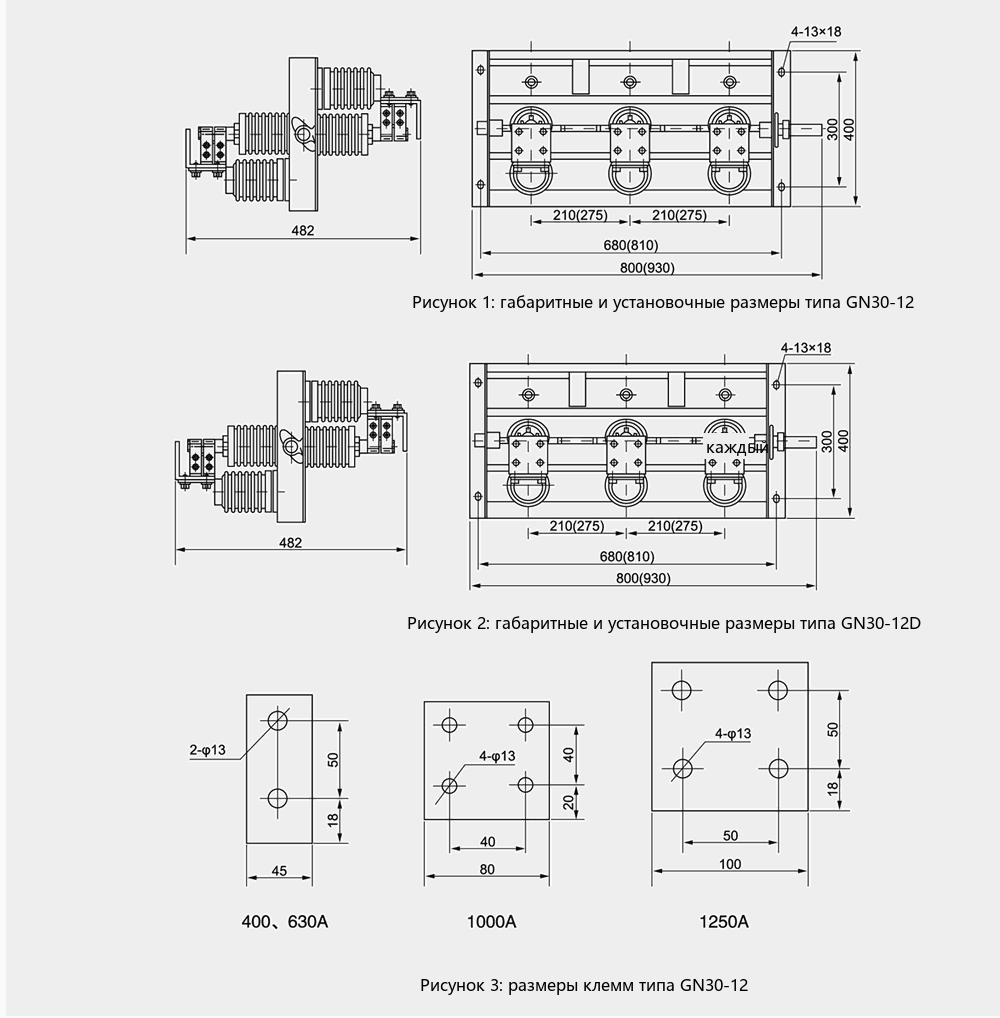

Габаритные и установочные размеры
Конструкция: две группы изоляторов и контактов закреплены на верхней и нижней плоскостях трёхфазного общего основания, включение/отключение поворотом контактного ножа. Конструкция с заземляющим ножом типа D поворотного разъединителя внутренней установки GN30-12 отвечает двойным требованиям безопасности — изоляции и заземления.
Условия эксплуатации
- Высота над уровнем моря не более 1000 м;
- Температура окружающего воздуха: верхний предел +40℃, нижний предел -10℃;
- Относительная влажность: среднесуточная не более 95%, среднемесячная не более 90%;
- Сейсмичность не более 8 баллов;
- Отсутствие площадок с сильной запылённостью, химически агрессивными и взрывоопасными веществами;
- Отсутствие частой сильной вибрации.
