Обзор продукта

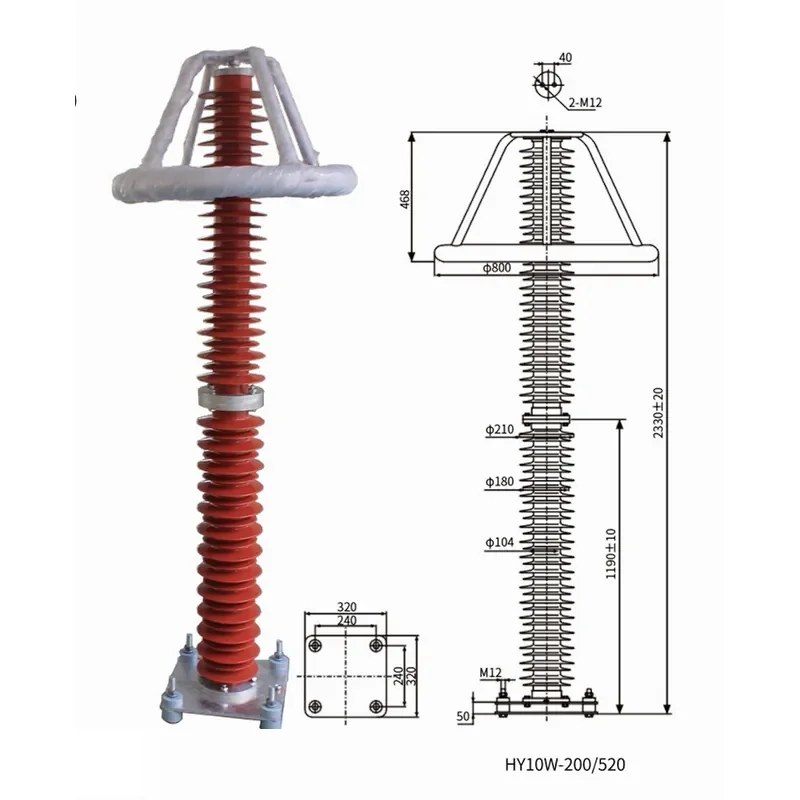

Ограничитель перенапряжения с оксидом металла HY10WZ-216/562 представляет собой полимерный ограничитель перенапряжения с оксидом металла без искровых промежутков для систем переменного тока 220 кВ. Он в основном устанавливается на распределительном и станционном оборудовании подстанций для ограничения грозовых и коммутационных перенапряжений и защиты изоляции электрооборудования, такого как трансформаторы, выключатели, измерительные трансформаторы и кабели. Ограничитель перенапряжения с оксидом металла HY10WZ-216/562 широко применяется для защиты от перенапряжений на подстанциях 220 кВ.
Продукт использует высокоэффективные варисторы на основе оксида цинка и цельный литой силиконовый полимерный изоляционный корпус без последовательного искрового промежутка; он обладает хорошими вольт-амперными характеристиками, большой пропускной способностью, быстрым откликом и хорошей стойкостью к загрязнению и может стабильно работать длительное время в суровых условиях, таких как высокогорье, сильное загрязнение и сильный холод.
Обозначение типа
В HY10WZ-216/562: H обозначает ограничитель перенапряжения, Y обозначает варистор на основе оксида цинка; 10 обозначает номинальный ток разряда 10 кА; W обозначает отсутствие искровых промежутков; 216 — номинальное напряжение ограничителя (кВ); 562 — остаточное напряжение при номинальном токе разряда (кВ).
Особенности продукта
- ◆ Конструкция без искровых промежутков без сопровождающего тока и без задержки разряда, обеспечивающая стабильные защитные характеристики;
- ◆ Полимерный силиконовый корпус с УФ-стойкостью, стойкостью к старению и сильной способностью противостоять загрязнению и перекрытию;
- ◆ Варисторы на основе оксида цинка с большой пропускной способностью и высокой стойкостью к прямоугольному импульсу тока 2 мс;
- ◆ Хорошая герметичность с малым обслуживанием при длительной эксплуатации;
- ◆ Малые размеры, небольшой вес и удобная установка.
Основные технические параметры
| Параметр | Значение |
|---|---|
| Номинальное напряжение системы | 220 кВ |
| Номинальное напряжение ограничителя Ur | 216 кВ |
| Длительно допустимое рабочее напряжение Uc | 156 кВ |
| Номинальный ток разряда | 10 кА |
| Грозовое импульсное остаточное напряжение (10 кА, 8/20 мкс) | ≤562 кВ |
| Опорное напряжение постоянного тока (1 мА) | ≥313 кВ |
| Пропускная способность прямоугольного импульса тока 2 мс | 1000 А |
| Выдерживаемый импульс большого тока 4/10 мкс | 100 кА |
| Удельная длина пути утечки | ≥25 мм/кВ |
Условия эксплуатации
- ◆ Температура окружающей среды: от -40 ℃ до +40 ℃;
- ◆ Высота над уровнем моря: ≤2000 м (выше этого — специальное исполнение);
- ◆ Скорость ветра: ≤35 м/с;
- ◆ Толщина льда: ≤10 мм;
- ◆ Сейсмичность: ≤8 баллов;
- ◆ Применим для систем переменного тока 50 Гц; место установки должно быть свободно от сильного загрязнения, химической коррозии и сильной вибрации.

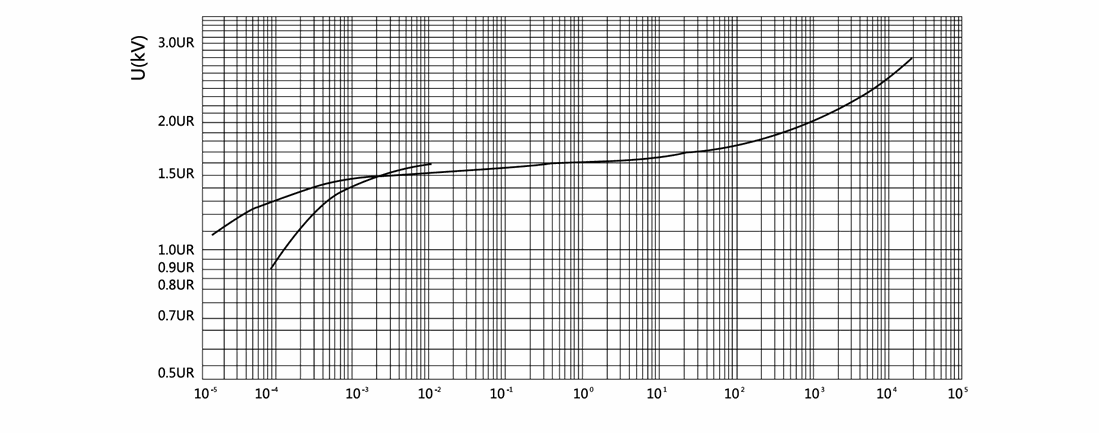

Вольт-амперная характеристика ограничителя перенапряжения с оксидом металла
Варистор на основе оксида металла имеет нелинейные вольт-амперные характеристики: ток утечки чрезвычайно мал при нормальном рабочем напряжении; при возникновении перенапряжения он проводит и отводит энергию в землю, а после исчезновения перенапряжения автоматически возвращается в высокоомное состояние. На рисунке ниже показана его типовая вольт-амперная характеристика.

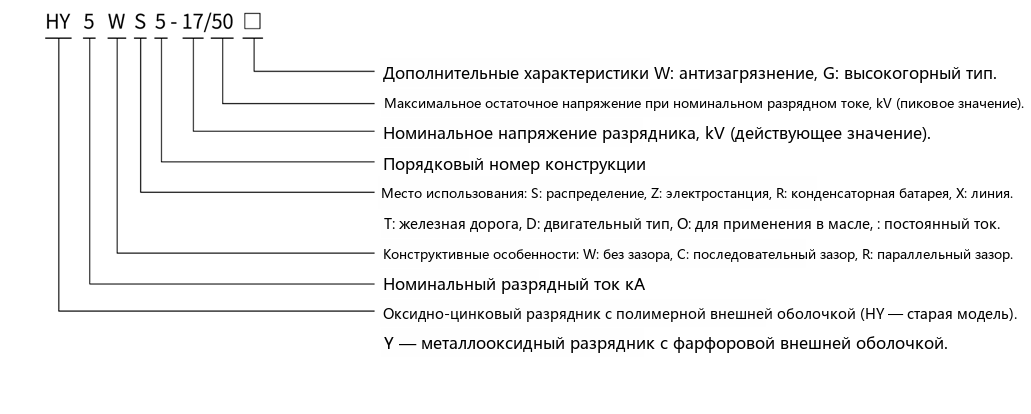

Пояснение к обозначению типа ограничителя
Обозначение типа ограничителя состоит из кодов конструктивного типа, номинального тока разряда, номинального напряжения, остаточного напряжения и места применения; на рисунке ниже дано визуальное пояснение каждого сегмента.

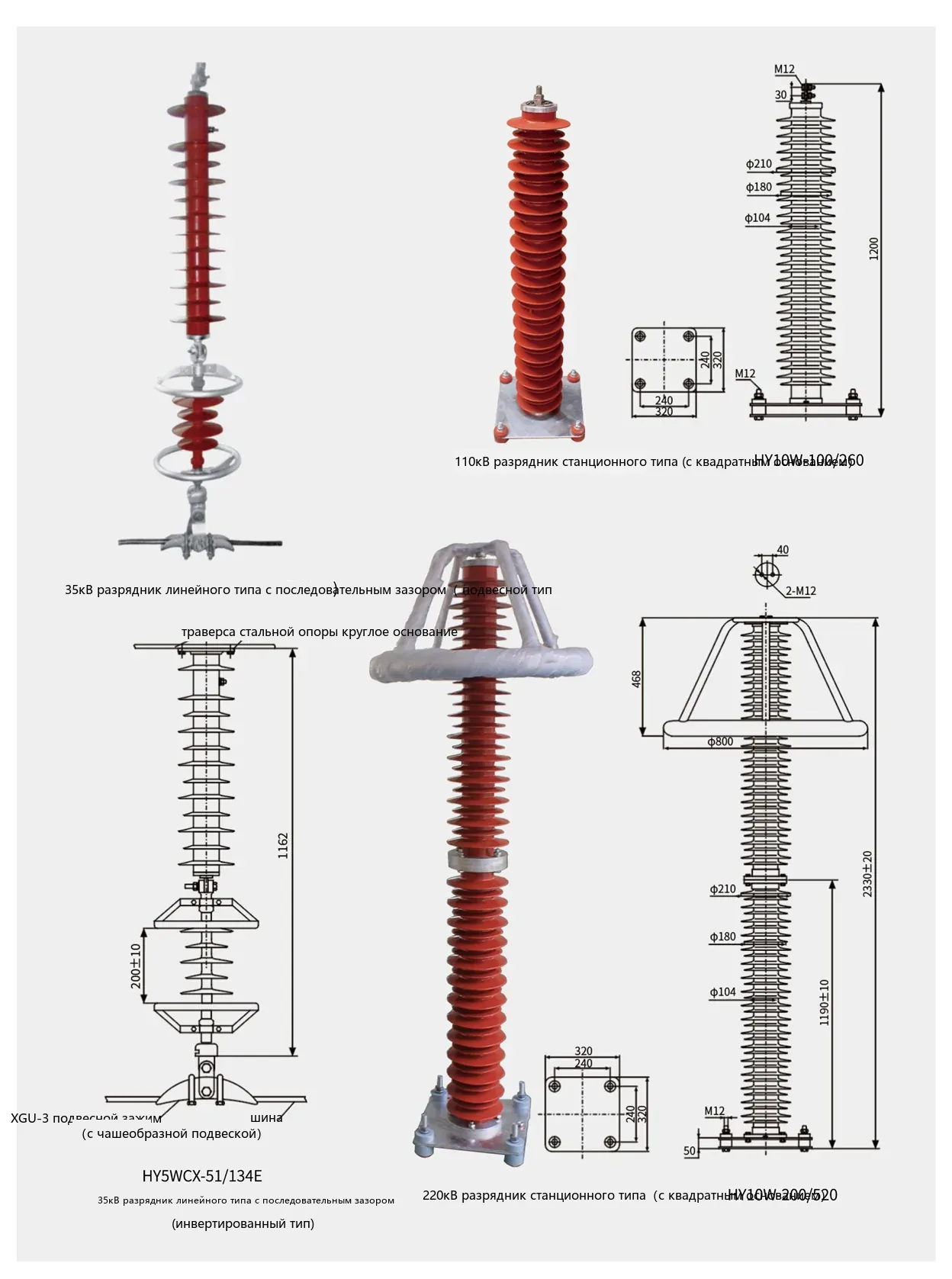

Серия продукции и габаритные размеры высоковольтных ограничителей перенапряжения с оксидом металла
На рисунке ниже показаны конструктивная схема и основные размеры серии высоковольтных ограничителей перенапряжения с оксидом металла (включая станционный тип 110 кВ / 220 кВ и линейный тип 35 кВ) для справки при компоновке установки и проверке зазоров.
