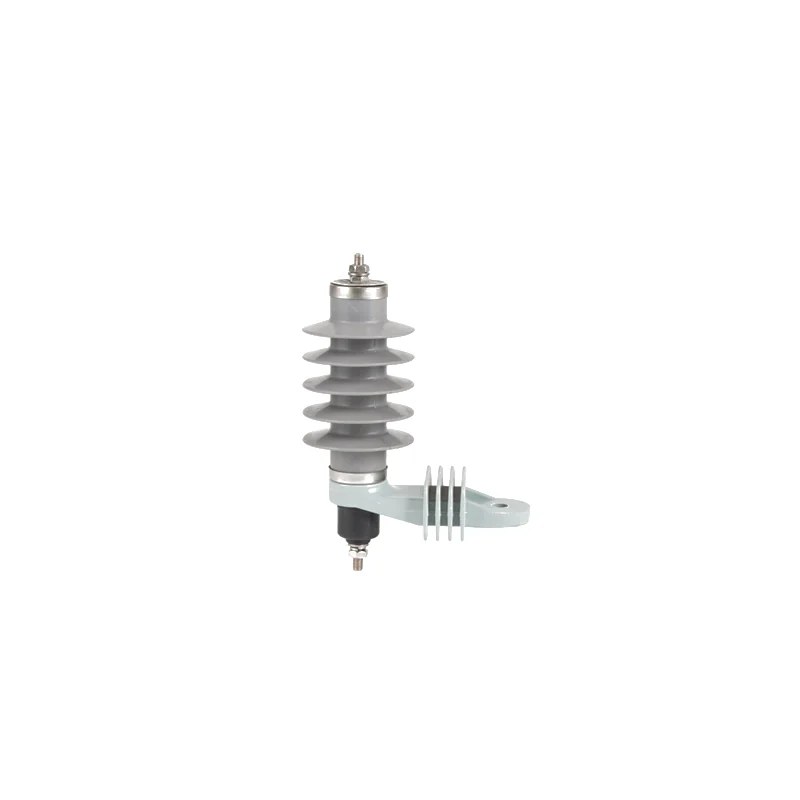

HY5W-12L 12 кВ Ограничитель перенапряжения металлооксидный
Общие сведения об ограничителях перенапряжения (применимо ко всем моделям данной серии)
Основным элементом металлооксидного ограничителя перенапряжения (ОПН) является металлооксидный варистор (МОВ), обладающий нелинейной вольт-амперной характеристикой: отсутствие задержки при крутом фронте напряжения, низкое коммутационное остаточное напряжение и отсутствие разброса разряда, благодаря чему запасы защиты от грозовых волн, коммутационных волн и волн с крутым фронтом практически одинаковы, и он способен поглощать грозовые перенапряжения, коммутационные перенапряжения и кратковременные перенапряжения промышленной частоты.
Данная серия в полимерном корпусе изготовлена методом цельного формования кремнийорганической резины, обладает хорошей герметичностью, высокими взрывозащитными свойствами, стойкостью к загрязнению без очистки, стойкостью к электрической эрозии и старению, малыми габаритами и небольшим весом, проста в установке и обслуживании.
Стандарты изготовления: GB11032-2000 (экв. IEC 60099-4:1991) Металлооксидные ограничители перенапряжения без искровых промежутков для систем переменного тока; JB/T 8952-2005 Полимерные металлооксидные ограничители перенапряжения без искровых промежутков для систем переменного тока.
Вольт-амперная характеристика
Полное обозначение типа
Обзор продукции
Полимерный металлооксидный ограничитель перенапряжения HY5W-12L предназначен для средневольтных распределительных сетей 12 кВ, распределительных пунктов кольцевого типа и комплектных трансформаторных подстанций, с металлооксидными варисторами (МОВ) в качестве основного элемента. Отличается быстрой реакцией на крутой фронт, хорошей нелинейной вольт-амперной характеристикой и высокой пропускной способностью тока, эффективно ограничивает амплитуду перенапряжений и защищает распределительные пункты кольцевого типа, комплектные трансформаторные подстанции и средневольтное распределительное оборудование от грозовых импульсных и коммутационных перенапряжений. Продукт прошёл типовые испытания национального центра надзора и испытаний изоляторов и ограничителей перенапряжения, его параметры соответствуют международному стандарту IEC 60099-4.
Обозначение типа
Коды модели HY5W-12L означают: HY = полимерный металлооксидный ограничитель перенапряжения; 5 = номинальный разрядный ток 5 кА; W = без искрового промежутка; 12 = номинальное напряжение ограничителя, 12 кВ; L = с разъединителем. Полимерный металлооксидный ограничитель перенапряжения HY5W-12L имеет номинальное напряжение 12 кВ, длительно допустимое рабочее напряжение не менее 10,2 кВ и остаточное напряжение при грозовом импульсе 8/20 мкс не более 36 кВ, что отвечает требованиям защиты от перенапряжений распределительных систем соответствующего класса напряжения.
Типовые технические параметры
| Модель | HY5W-12L |
|---|---|
| Номинальный ток (кА) | 5 |
| Номинальное напряжение (кВ) | 12 |
| Длительно допустимое рабочее напряжение (кВ≥) | 10,2 |
| Остаточное напряжение при импульсе с крутым фронтом 1/4 мкс (кВ≤) | 38,0 |
| Остаточное напряжение при грозовом импульсе 8/20 мкс (кВ≤) | 36 |
| Остаточное напряжение при коммутационном импульсе 30/60 мкс (кВ≤) | 30,8 |
| Пропускная способность прямоугольного импульса тока 2000 мкс (А) | 100 |
| Стойкость к большим токам 4/10 мкс (кА) | 65 |
Схема установки разъединителя
Время-токовая характеристика разъединителя (данная модель включает разъединитель)
| Ток (А) | 800 | 200 | 20 | 5 | 0,5 | 0,05 |
|---|---|---|---|---|---|---|
| Время срабатывания (с) | 0,01-0,02 | 0,02-0,05 | 0,1-0,2 | 0,5~1,0 | 20-50 | 200-500 |
Буква L после обозначения модели указывает на наличие разъединителя: при возникновении аномального тока в ограничителе разъединитель срабатывает автоматически согласно таблице выше, отключая повреждённый ограничитель от системы и позволяя обслуживающему персоналу своевременно его заменить.
Условия эксплуатации
- Температура окружающей среды: не выше +40 ℃ и не ниже -40 ℃;
- Высота над уровнем моря не более 2000 м;
- Номинальная частота: 50 Гц или 60 Гц;
- Напряжение, постоянно приложенное к ограничителю, не должно превышать его длительно допустимое рабочее напряжение;
- Макс. скорость ветра: 35 м/с;
- Сейсмичность: не более 7 баллов.
