Разъединитель
Обзор

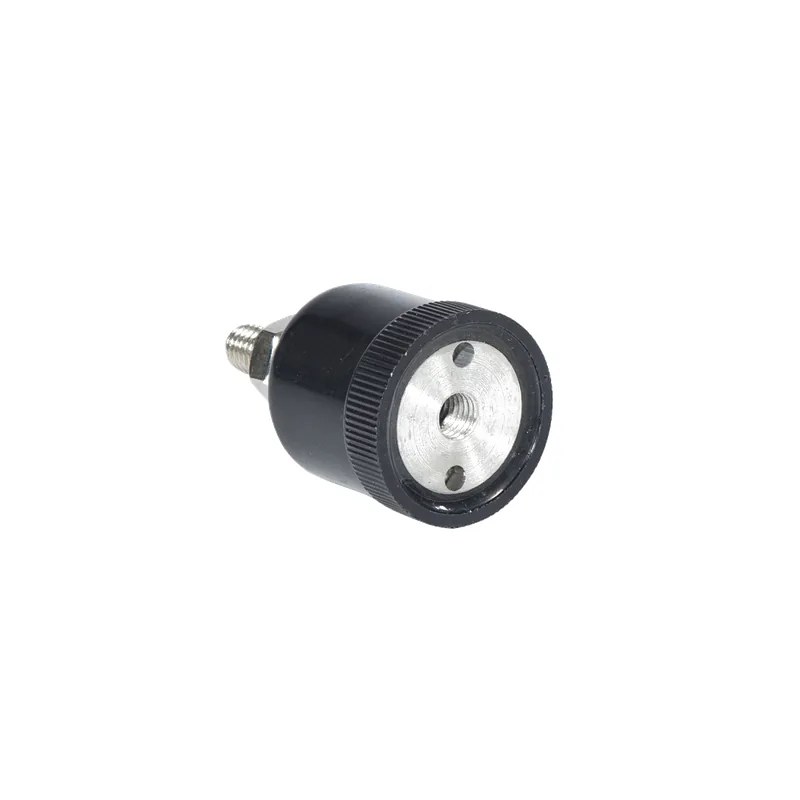

Разъединитель представляет собой специальный аксессуар ограничителя перенапряжения, используемый последовательно с ним. При отказе ограничителя он быстро срабатывает, чтобы отключить неисправный ограничитель от сети, и одновременно даёт чёткое указание на отключение, позволяя обслуживающему персоналу локализовать неисправность и заменить ограничитель. С другой стороны, при нормальной работе ограничителя разъединитель не срабатывает и имеет низкое сопротивление, не влияя на защитные характеристики ограничителя. При установленном разъединителе ограничитель автоматически отключается при отказе, что позволяет обслуживающему персоналу легко найти и своевременно заменить его и снижает трудоёмкость обслуживания. Разъединители широко применяются с распределительными, станционными и линейными ограничителями в сетях развитых стран и регионов, таких как Европа, Америка и Япония.
Наш разъединитель использует новую термовзрывную конструкцию с преимуществами быстрого срабатывания и отсутствия ложных срабатываний и может использоваться с различными типами ограничителей выше 3 кВ. Условия эксплуатации такие же, как у ограничителя.
Типовая время-токовая характеристика разъединителя
| Ток (А) | 800 | 200 | 20 | 5 | 0,5 | 0,05 |
|---|---|---|---|---|---|---|
| Время срабатывания (с) | 0,01-0,02 | 0,02-0,05 | 0,1-0,2 | 0,5~1,0 | 20-50 | 200-500 |
Обычные способы установки разъединителя показаны на рисунке выше; при особых условиях в зависимости от фактической ситуации могут использоваться другие способы установки.
Подробное описание и порядок использования разъединителя см. в нашем специальном руководстве по эксплуатации разъединителя. Если ограничитель оснащён разъединителем, после его стандартного обозначения типа добавляется буква «L»; например, HY5WS-17/50-L указывает, что в ограничитель HY5WS-17/50 добавлен разъединитель.
