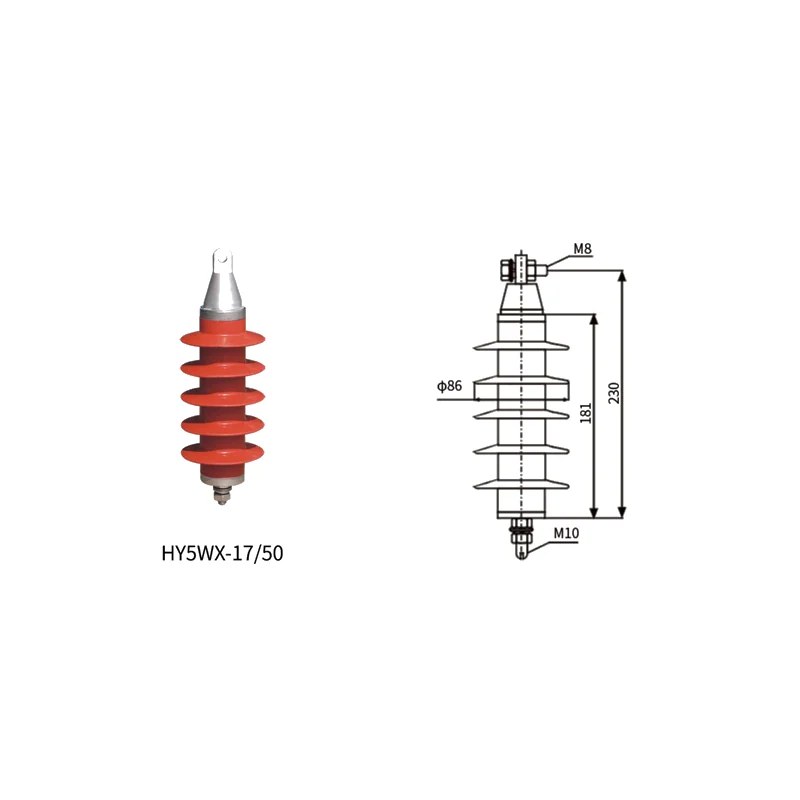

HY5WX-17/50 Ограничитель перенапряжения металлооксидный
Общее описание ограничителей перенапряжения
Металлооксидный ограничитель перенапряжения HY5WX-17/50 (ОПН) использует в качестве основного элемента цинкооксидные варисторы (ЦОВ); его нелинейная вольт-амперная характеристика значительно улучшает защитные характеристики при крутых фронтах, грозовых и коммутационных волнах по сравнению с традиционными карбидокремниевыми ограничителями. Цинкооксидный варистор обладает хорошей реакцией на крутой фронт, отсутствием задержки при крутом фронте напряжения, низким коммутационным остаточным напряжением и отсутствием разброса разряда, что устраняет недостатки карбидокремниевых ограничителей, такие как высокое разрядное напряжение при крутом фронте, вызванное задержкой разряда, и большой разброс разрядного напряжения при коммутационных волнах, что значительно увеличивает запасы защиты при крутых фронтах и коммутационных волнах. В части координации изоляции запасы защиты при крутых фронтах, грозовых и коммутационных волнах могут быть выполнены практически одинаковыми, обеспечивая надёжную защиту электрооборудования. Металлооксидные ограничители перенапряжения также способны поглощать грозовые перенапряжения, коммутационные перенапряжения и кратковременные перенапряжения промышленной частоты.
Полимерный металлооксидный ограничитель перенапряжения изготовлен методом цельного формования кремнийорганической резины, обладает хорошей герметичностью и взрывозащитными свойствами, стойкостью к загрязнению без очистки, снижением влагоразрядного перекрытия в туманную погоду, стойкостью к электрической эрозии и старению, малыми габаритами, небольшим весом и ударопрочностью; прост в установке и обслуживании, является заменой фарфоровых ограничителей. Данная модель имеет линейное исполнение и используется для защиты от перенапряжений воздушных линий электропередачи.
Серия продукции металлооксидных ограничителей перенапряжения
Полное обозначение типа
Обзор продукции
Полимерный металлооксидный ограничитель перенапряжения HY5WX-17/50 имеет номинальное напряжение 17 кВ и остаточное напряжение при грозовом импульсе 50 кВ; имеет линейное исполнение и используется для защиты от перенапряжений воздушных линий 10 кВ, ограничивая грозовые и коммутационные перенапряжения и защищая изоляционное оборудование линий для безопасной эксплуатации. Подробные технические параметры металлооксидного ограничителя перенапряжения HY5WX-17/50 приведены в технических данных данной серии в таблице ниже.
Технические параметры соответствующих моделей данной серии (0,22 кВ–10 кВ)
('| Класс напряжения | Место применения | Номинальное напряжение системы (кВ) действующее значение | Тип ограничителя по национальному стандарту | Номинальное напряжение ограничителя (кВ) действующее значение | Ограничитель без искрового промежутка | Ограничитель с искровым промежутком | Остаточное напряжение (кВ) амплитудное (не более) | 2000 | 4/10 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Длительно допустимое рабочее напряжение ограничителя (кВ) действующее значение | Опорное напряжение при постоянном токе 1 мА (кВ) не менее | Макс. ток утечки при 0,75-кратном опорном напряжении постоянного тока (мкА) | Разрядное напряжение промышленной частоты (кВ) действующее значение не менее | 1,2–50 Импульсное разрядное напряжение (кВ) амплитудное не более | Макс. ток проводимости (мкА) | 8/20 при грозовом импульсном токе | 30/36 при коммутационном импульсном токе | 1/4 при импульсном токе с крутым фронтом | мкс Пропускная способность прямоугольного импульса тока (А) | Стойкость к большим токам (кА) | |||||
| Низкое напряжение | Распределительного / двигательного типа | 0,22 | HY1.5W-0.28/1.3 | 0,28 | 0,24 | 0,6 | 50 | - | - | - | 1,3 | 、 | 、 | 0 | 25 |
| 0,38 | HY1.5W-0.5/2.6 | 0,5 | 0,42 | 1,2 | 50 | . | . | - | 2,6 | 、 | . | - | 25 | ||
| 0,66* | HY2.5WD-1.3/3.6 | 1,3 | 0,95 | 1,8 | 50 | - | - | - | 3,6 | - | - | - | 40 | ||
| 1,14* | HY2.5WD-2.6/7.2 | 2,6 | 1,9 | 3,6 | 50 | - | - | - | 7,2 | - | - | - | 40 | ||
| 3 кВ 10 кВ 6 кВ | Распределительного типа | 3 | HY5WS-3.8/15 | 3,8 | 2,0 | 7,5 | 50 | - | - | - | 15,0 | 12,8 | 17,3 | 17,3 | 40 |
| 3 | HY5WS-5/15 | 5 | 4,0 | 7,5 | 50 | - | - | - | 15,0 | 12,8 | 17,3 | 17,3 | 40 | ||
| 3 | HY5CS-3.8/13.5 | 3,8 | - | - | - | 9,0 | 13,5 | 20 | 13,5 | 11,4 | 15,0 | 15,0 | 40 | ||
| Станционного типа | 3 | HY5WZ-3.5/13.5 | 3,8 | 2,0 | 7,2 | 50 | - | - | - | 13,5 | 11,5 | 15,5 | 15,5 | 65 | |
| 3 | HY5WZ-5/12.0 | 5 | 4,0 | 7,2 | 50 | - | - | - | 13,5 | 11,5 | 15,5 | 15,5 | 65 | ||
| 3 | HY5CZ-3.8/12.0 | 3,8 | - | - | - | 8,0 | 12,0 | 20 | 12,0 | 10,2 | 13,5 | 13,5 | 65 | ||
| Конденсаторного типа | 3 | HY5WR-3.8/13.5 | 3,8 | 2,0 | 7,2 | 50 | - | - | - | 13,5 | 10,5 | - | - | 65 | |
| 3 | HY5WR-5/13.5 | 5 | 4,0 | 7,2 | 50 | - | - | - | 13,5 | 10,5 | - | - | 65 | ||
| 3 | HY5CR-3.8/12.0 | 3,8 | - | - | - | 8,0 | 12,0 | 20 | 12,0 | 9,6 | - | - | 65 | ||
| Генераторного типа | 3,15* | HY5WD-3.8/9.5 | 3,8 | 2,0 | 5,7 | 50 | - | - | - | 9,5 | 7,6 | 10,7 | 10,7 | 65 | |
| 3,15* | HY5WD-4/9.5 | 4 | 3,15 | 5,7 | 50 | - | - | - | 9,5 | 7,6 | 10,7 | 10,7 | 65 | ||
| 3,15* | HY5CD-3.8/8.6 | 3,8 | - | - | - | 7,5 | 8,6 | 20 | 8,6 | 6,9 | 9,8 | 9,8 | 65 | ||
| Двигательного типа | 3,15* | HY2.5WD-3.8/9.5 | 3,8 | 2,0 | 5,7 | 50 | - | - | - | 9,5 | 7,6 | 10,7 | 10,7 | 65 | |
| 3,15* | HY2.5WD-4/9.5 | 4 | 3,15 | 5,7 | 50 | - | - | - | 9,5 | 7,6 | 10,7 | 10,7 | 65 | ||
| 3,15* | HY2.5CD-3.8/8.6 | 3,8 | - | - | - | 7,5 | 8,6 | 20 | 8,6 | 6,9 | 9,8 | 9,8 | 65 | ||
| Нейтрального типа | 3,15* | HY1.5W-2.4/6 | 2,4 | 1,9 | 3,4 | 50 | - | - | - | 6,0 | 5,0 | - | - | 65 | |
| Распределительного / станционного типа | 6 | HY5WS-7.6/30 | 7,6 | 4,0 | 15,0 | 50 | - | - | - | 30,0 | 25,6 | 34,6 | 34,6 | 40 | |
| 6 | HY5WS-10/30 | 10 | 8,0 | 15,0 | 50 | - | - | - | 30,0 | 25,6 | 34,6 | 34,6 | 40 | ||
| 6 | HY5CS-7.6/27 | 7,6 | - | - | - | 16,0 | 27,0 | 20 | 27,0 | 22,5 | 30,0 | 30,0 | 40 | ||
| 6 | HY5WZ-7.6/27 | 7,6 | 4,0 | 14,4 | 50 | - | - | - | 27,0 | 23,0 | 31,0 | 31,0 | 65 | ||
| 6 | HY5WZ-10/27 | 10 | 8,0 | 14,4 | 50 | - | - | - | 27,0 | 23,0 | 31,0 | 31,0 | 65 | ||
| 6 | HY5CZ-7.6/24 | 7,6 | - | - | - | 16,0 | 24,0 | 20 | 24,0 | 20,4 | 27,0 | 27,0 | 65 | ||
| Конденсаторного / генераторного типа | 6 | HY5WR-7.6/27 | 7,6 | 4,0 | 14,4 | 50 | - | - | - | 27,0 | 21,0 | - | - | 65 | |
| 6 | HY5WR-10/27 | 10 | 8,0 | 14,4 | 50 | - | - | - | 27,0 | 21,0 | - | - | 65 | ||
| 6 | HY5CR-7.6/24 | 7,6 | - | - | - | 16,0 | 24,0 | 20 | 24,0 | 19,5 | - | - | 65 | ||
| 6,3* | HY5WD-7.6/18.7 | 7,6 | 4,0 | 11,2 | 50 | - | - | - | 18,7 | 15,0 | 21,0 | 21,0 | 65 | ||
| 6,3* | HY5WD-8/18.7 | 8 | 6,3 | 11,2 | 50 | - | - | - | 18,7 | 15,0 | 21,0 | 21,0 | 65 | ||
| 6,3* | HY5CD-7.6/17 | 7,6 | - | - | - | 15,0 | 17,0 | 20 | 17,0 | 13,8 | 19,6 | 19,6 | 65 | ||
| Двигательного / нейтрального типа | 6,3* | HY2.5WD-7.6/18.7 | 7,6 | 4,0 | 11,2 | 50 | - | - | - | 18,7 | 15,0 | 21,0 | 21,0 | 65 | |
| 6,3* | HY2.5WD-8/18.7 | 8 | 6,3 | 11,2 | 50 | - | - | - | 18,7 | 15,0 | 21,0 | 21,0 | 65 | ||
| 6,3* | HY2.5CD-7.6/17 | 7,6 | - | - | - | 15,0 | 17,0 | - | 17,0 | 13,8 | 19,6 | 19,6 | 65 | ||
| 6,3* | HY1.5W-4.8/12 | 4,8 | 3,8 | 6,8 | 50 | - | - | - | 12,0 | 10,0 | - | - | 65 | ||
| Распределительного типа | 10 | HY5WS-12.7/50 | 12,7 | 6,6 | 25 | 50 | - | - | - | 50 | 42,5 | 57,5 | 57,5 | 40 | |
| 10 | HY5WS-17/50 | 17 | 13,6 | 25 | 50 | 26,0 | 45 | 20 | 50 | 42,5 | 57,5 | 57,5 | 40 | ||
| 10 | HY5CS-12.7/45 | 12,7 | - | - | - | - | - | - | 45 | 38,4 | 51,0 | 51,0 | 40 | ||
| Станционного типа | 10 | HY5WZ-12.7/45 | 12,7 | 6,6 | 24 | 50 | - | - | - | 45 | 38,3 | 51,8 | 51,8 | 65 | |
| 10 | HY5WZ-17/45 | 17 | 13,6 | 24 | 50 | - | - | - | 45 | 38,3 | 51,8 | 51,8 | 65 | ||
| 10 | HY5CS-12.7/41 | 12,7 | - | - | - | 26,0 | 41 | 20 | 41 | 35,0 | 46,0 | 46,0 | 65 | ||
| - | 10 | HY5WR-12.7/46 | 12,7 | 6,6 | 24 | 50 | - | - | - | 46 | 35,0 | - | - | 65 | |
| Конденсаторного / генераторного типа | 10 | HY5WR-17/46 | 17 | 13,6 | 24 | 50 | - | - | - | 46 | 35,0 | - | - | 65 | |
| 10 | HY5CR-12.7/41 | 12,7 | - | - | - | 26,0 | 41 | 20 | 41 | 33,0 | - | - | 65 | ||
| 10,5* | HY5WD-12.7/31 | 12,7 | 6,6 | 18,6 | 50 | - | - | - | 31 | 25 | 34,7 | 34,7 | 65 | ||
| 10,5* | HY5WD-13.5/31 | 13,5 | 10,5 | 18,6 | 50 | - | - | - | 31 | 25 | 34,7 | 34,7 | 65 | ||
| 10,5* | HY5CD-12.7/28 | 12,7 | - | - | - | 25,0 | 25,0 | 20 | 28 | 22,5 | 32,0 | 32,0 | 65 | ||
| 13,8* | HY5WD-17.5/40 | 17,5 | 13,6 | 24,4 | 50 | - | - | - | 40,0 | 32,0 | 44,8 | 44,8 | 65 | ||
| 15,75* | HY5WD-20/45 | 20,0 | 15,75 | 28,0 | 50 | - | - | - | 45,0 | 36,0 | 50,4 | 50,4 | 65 | ||
| 18,0* | HY5WD-23/51 | 23,0 | 18,0 | 31,9 | 50 | - | - | - | 51,0 | 40,8 | 57,2 | 57,2 | 65 | ||
| 20,0* | HY5WD-25/56.2 | 25,0 | 20,0 | 35,4 | 50 | - | - | - | 56,2 | 45,0 | 62,9 | 62,9 | 65 | ||
| Двигательного типа | 10,5* | HY2.5WD-12.7/31 | 12,7 | 6,6 | 18,6 | 50 | - | - | - | 31 | 25 | 34,7 | 34,7 | 65 | |
| 10,5* | HY2.5WD-13.5/31 | 13,5 | 10,5 | 18,6 | 50 | - | - | - | 31 | 25 | 34,7 | 34,7 | 65 | ||
| 10,5* | HY2.5CD-12.7/28 | 12,7 | - | - | - | 25,0 | 28,0 | 20 | 28 | 22,5 | 32,0 | 32,0 | 65 |

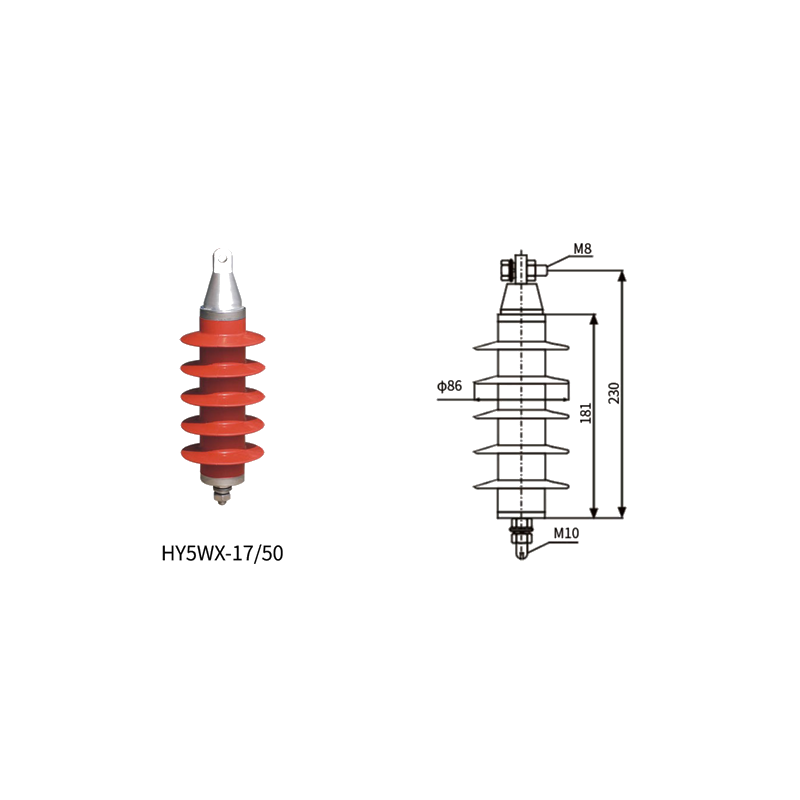

Габаритные размеры
Условия эксплуатации
- Температура окружающей среды: не выше +40 ℃ и не ниже -40 ℃;
- Высота над уровнем моря не более 2000 м;
- Номинальная частота: 50 Гц или 60 Гц;
- Напряжение, постоянно приложенное к ограничителю, не должно превышать его длительно допустимое рабочее напряжение;
- Макс. скорость ветра: 35 м/с;
- Сейсмичность: не более 7 баллов.
