TBP ограничитель перенапряжения (тип нейтрали / шкафного исполнения TBP-O/131/85)
Область применения
Наиболее подходит для компактных распределительных устройств в системах собственных нужд электростанций, дуговых печных установках и аналогичных применениях. Ограничитель перенапряжения TBP-O/131/85 — это продукт типа нейтрали / шкафного исполнения в данном разделе, используемый для защиты электрооборудования в распределительном устройстве от междуфазных и фазных перенапряжений относительно земли.
Условия окружающей среды при эксплуатации
- ◆ Высота над уровнем моря не более 2000 m;
- ◆ Температура окружающей среды: от -40 ℃ до 40 ℃;
- ◆ Частота промышленной сети: от 48 Hz до 62 Hz;
- ◆ Напряжение промышленной частоты, длительно прикладываемое к ограничителю, не должно превышать его длительно допустимое рабочее напряжение;
- ◆ Макс. скорость ветра не более 35 m/s;
- ◆ Районы с сейсмичностью 7 баллов и ниже.
Габаритные и установочные размеры
TBP-O для защиты нейтрали двигателя
| Тип продукта | Высота H(mm) |
|---|---|
| 10kV с искровым промежутком | 190 |
| 6kV с искровым промежутком | 180 |

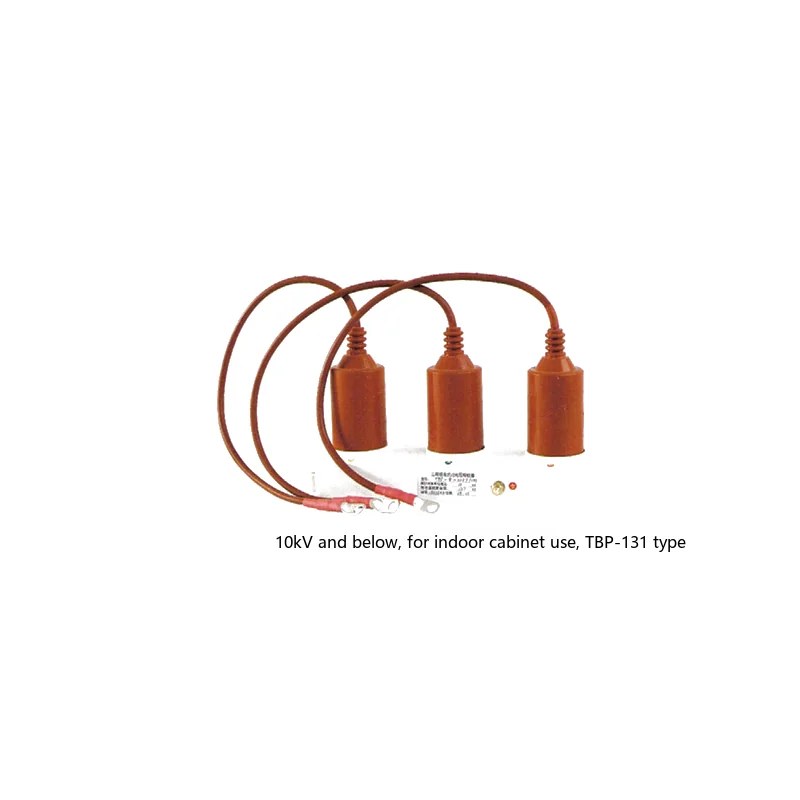

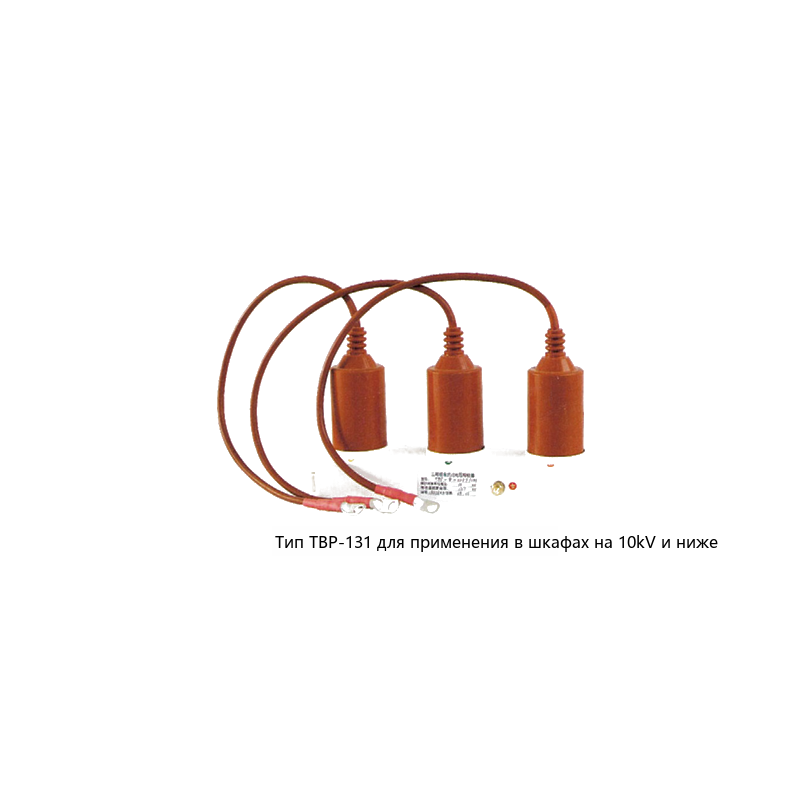

TBP-131 для шкафов 10 kV и ниже
| Тип продукта | Высота H(mm) |
|---|---|
| 10kV с искровым промежутком | 185 |
| 6kV с искровым промежутком | 165 |
| 10kV без искрового промежутка | 165 |
| 6kV без искрового промежутка | 145 |

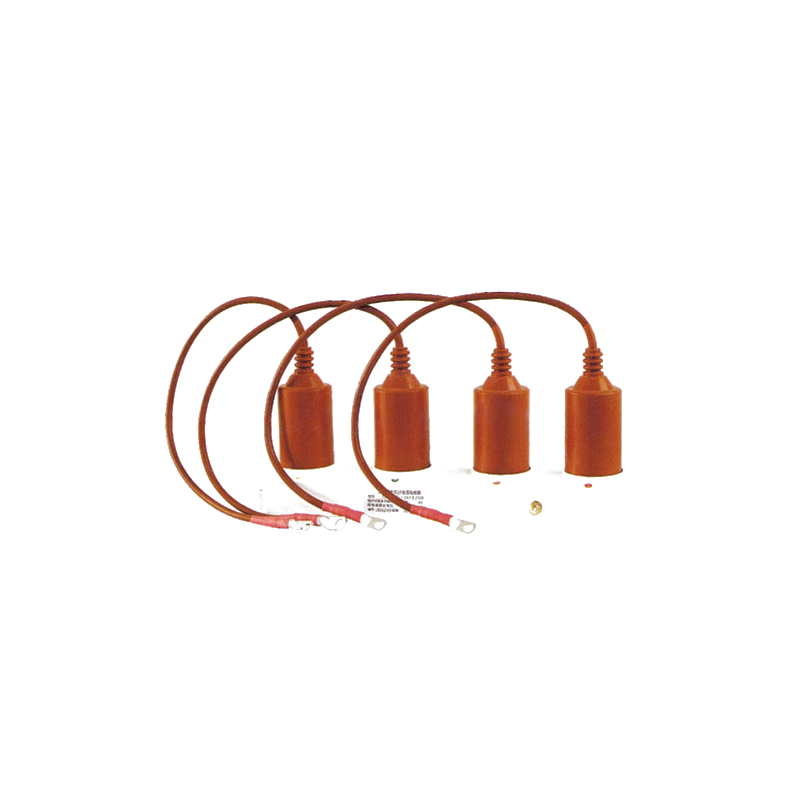

TBP-85 для шкафов 10 kV и ниже
| Тип продукта | Высота H(mm) |
|---|---|
| 10kV с искровым промежутком | 195 |
| 6kV с искровым промежутком | 175 |
| 10kV без искрового промежутка | 175 |
| 6kV без искрового промежутка | 155 |
Общий габаритный чертёж (TBP-O/131/85):Приведённые выше рисунки и таблицы параметров дают полные размеры и установочные данные ограничителя перенапряжения TBP-O/131/85.
