TBP ограничитель перенапряжения (наружной установки / 35 kV тип TBP-100W1/280W2/200)
Габаритные и установочные размеры
TBP-100W1 для наружной установки 10 kV и ниже
| Тип продукта | Высота H(mm) |
|---|---|
| 10kV с искровым промежутком | 390 |
| 6kV с искровым промежутком | 390 |
| 10kV без искрового промежутка | 370 |
| 6kV без искрового промежутка | 350 |
TBP-280W2 для наружной установки 10 kV и ниже
| Тип продукта | Высота H(mm) |
|---|---|
| 10kV с искровым промежутком | 400 |
| 6kV с искровым промежутком | 275 |

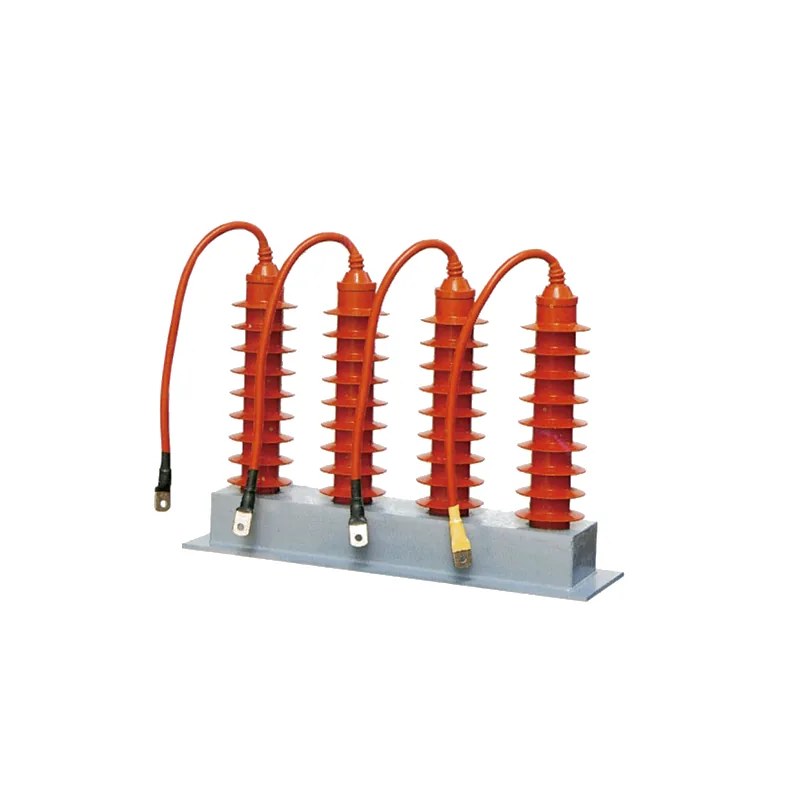

TBP-200 для 35 kV и применения в шкафахОграничитель перенапряжения TBP-100W1/280W2/200 охватывает три исполнения: 100W1, 280W2 и 200, и подходит для наружной установки 10 kV, шкафов 35 kV и аналогичных мест.

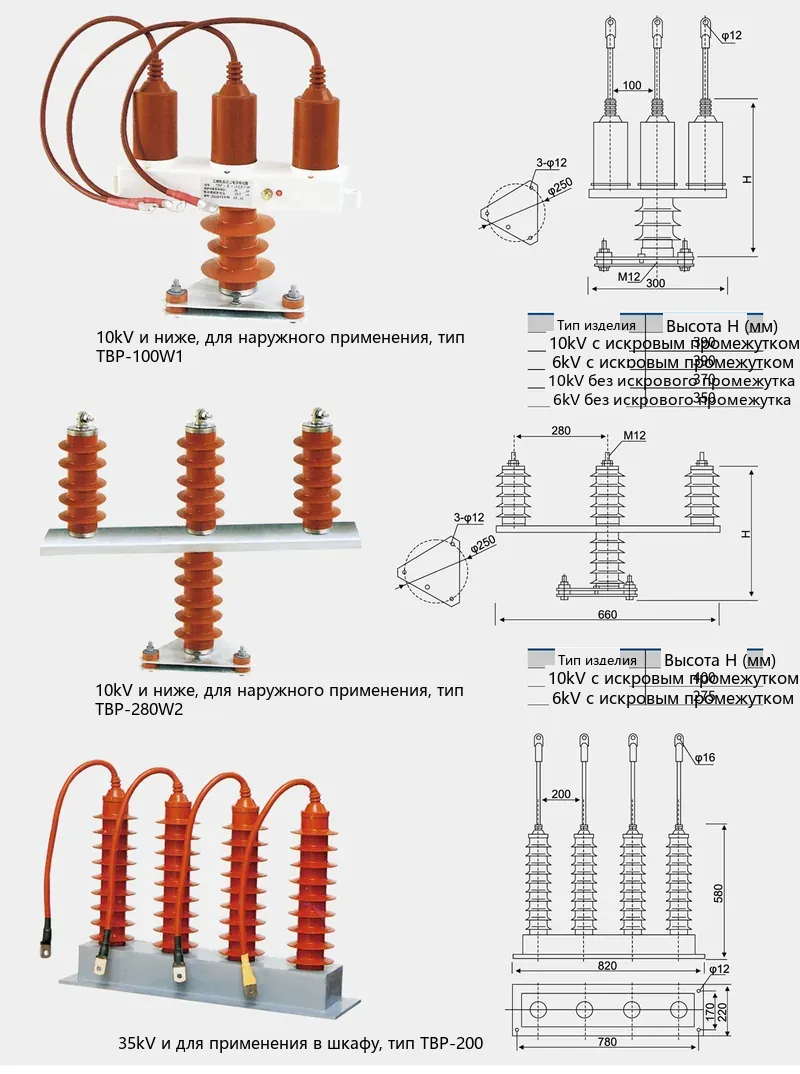

Общий габаритный чертёж (TBP-100W1/280W2/200):Приведённые выше рисунки и таблицы параметров дают полные размеры и установочные данные ограничителя перенапряжения TBP-100W1/280W2/200.
