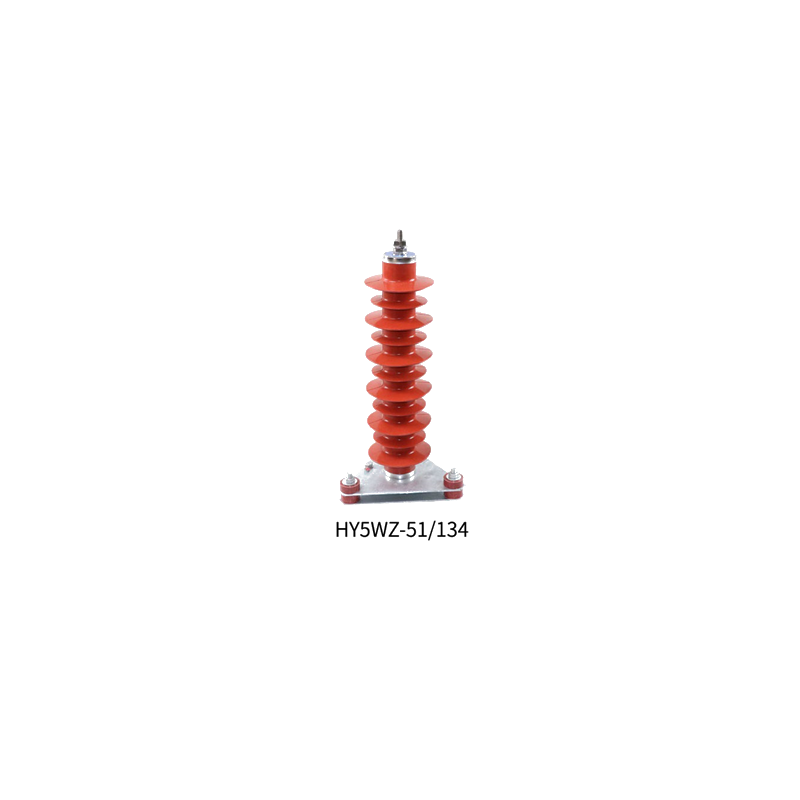

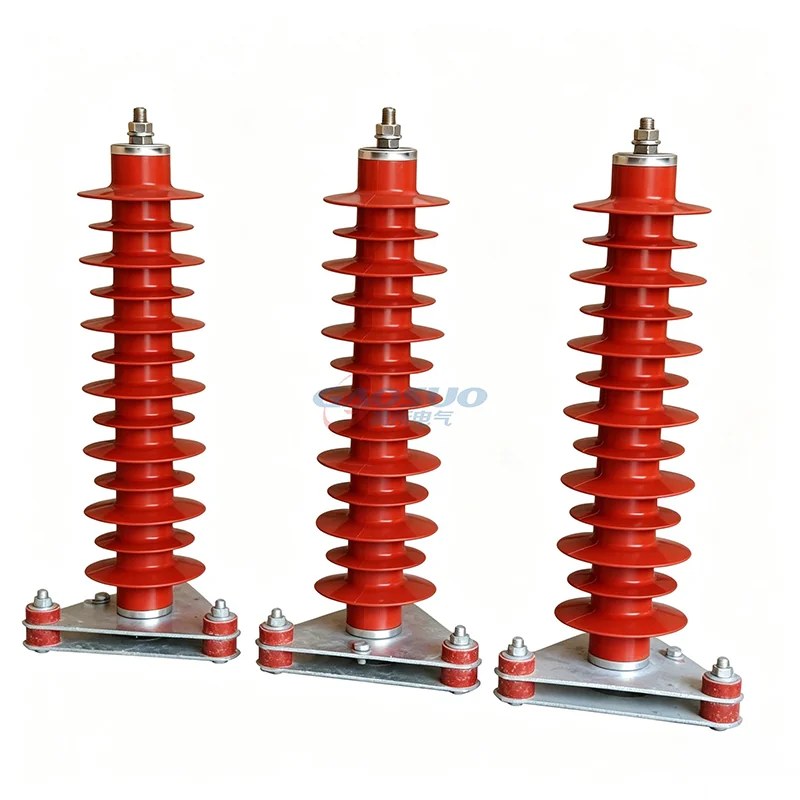

HY5WZ-51/134 35 kV Ограничитель перенапряжения металлооксидный
Общее описание ограничителей перенапряжения
HY5WZ-51/134 металлооксидный ограничитель перенапряжения (ОПН) использует варисторы на основе оксида цинка (MOV) в качестве основного элемента; его нелинейные вольт-амперные характеристики значительно улучшают защитные характеристики при крутом фронте, грозовых и коммутационных волнах по сравнению с обычными ограничителями на карбиде кремния. Варистор на основе оксида цинка обладает хорошей реакцией на крутой фронт, отсутствием задержки при крутом фронте напряжения, низким остающимся напряжением при коммутационных перенапряжениях и отсутствием разброса разрядных характеристик, преодолевая такие недостатки ограничителей на карбиде кремния, как высокое разрядное напряжение при крутом фронте, вызванное задержкой разряда, и большой разброс разрядного напряжения при коммутационных волнах, что значительно увеличивает защитные запасы при крутых фронтах и коммутационных волнах. В части координации изоляции защитные запасы при крутых фронтах, грозовых и коммутационных волнах могут быть сделаны практически одинаковыми, обеспечивая надёжную защиту электрооборудования. Металлооксидные ограничители перенапряжения также способны поглощать грозовые перенапряжения, коммутационные перенапряжения и кратковременные перенапряжения промышленной частоты.
Полимерный металлооксидный ограничитель перенапряжения изготовлен методом цельного формования из силиконовой резины, обладает хорошей герметичностью и взрывобезопасностью, стойкостью к загрязнению без необходимости очистки, уменьшенным перекрытием в сырую погоду в тумане, стойкостью к электрической эрозии и старению, малыми габаритами, малым весом и ударопрочностью; он прост в монтаже и обслуживании и является заменой ограничителей в фарфоровом корпусе. Данная модель имеет станционное исполнение и используется для защиты от перенапряжений сборных шин подстанций и высоковольтного электрооборудования.
Серия продукции металлооксидных ограничителей перенапряжения
Полное обозначение типа
Обзор продукта
С номинальным напряжением 51 kV и остающимся напряжением при грозовом импульсе 134 kV данный станционный ограничитель 35 kV используется для защиты от перенапряжений сборных шин подстанций и высоковольтного оборудования. Обладая высоким номинальным напряжением и низким остающимся напряжением, он ограничивает грозовые и коммутационные перенапряжения и защищает электрооборудование на подстанции для безопасной работы. Металлооксидный ограничитель перенапряжения HY5WZ-51/134 является станционным металлооксидным ограничителем перенапряжения 35 kV; его параметры приведены в таблице ниже.
Технические параметры данной серии (10 kV-220 kV)
| Класс напряжения | Место применения | Номинальное напряжение системы (kV) действ. | Тип ограничителя по национальному стандарту | Номинальное напряжение ограничителя (kV) действ. | Ограничитель без искрового промежутка | Ограничитель с искровым промежутком | Остающееся напряжение (kV) ампл. (не более) 2000 | Стойкость к большому току 4/10 (kA) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Длительно допустимое рабочее напряжение ограничителя (kV) действ. | Опорное напряжение постоянного тока 1 mA (kV) не менее | Макс. ток утечки при 0,75-кратном опорном напряжении постоянного тока (μA) | Разрядное напряжение промышленной частоты (kV) действ. не менее | Разрядное напряжение импульса 1,2-50 (kV) ампл. не более | Макс. ток проводимости (μA) | 8/20 при грозовом импульсном токе | 30/36 при коммутационном импульсном токе | 1/4 при импульсном токе с крутым фронтом | μs пропускная способность при прямоугольном импульсе (A) | ||||||
| 10kV | Тип нейтрали | 10,5* | HY1.5W-8/19 | 8 | 6,4 | 11,4 | 50 | - | 、 | 、 | 19,0 | 15,9 | - | 400 | 65 |
| 13,8* | HY1.5W-10.5/23 | 10,5 | 8,4 | 14,9 | 50 | - | . | . | 23,0 | 19,2 | - | 400 | 65 | ||
| 15,75* | HY1.5W-12/26 | 12 | 9,6 | 17,0 | 50 | - | - | - | 26,0 | 21,6 | - | 400 | 65 | ||
| 18,0* | HY1.5W-13.7/29.2 | 13,7 | 11,0 | 19,5 | 50 | - | - | - | 29,2 | 24,3 | - | 400 | 65 | ||
| 20,0* | HY1.5W-15.2/31.7 | 15,2 | 12,2 | 21,6 | 50 | - | - | - | 31,7 | 26,4 | - | 400 | 65 | ||
| 35kV66kV | Станционный тип | 35 | HY5WZ-51/134 | 51 | 40,8 | 73 | 50 | - | - | - | 134 | 114 | 154 | 400 | 65 |
| 35 | HY5WZ-42/134 | 42 | 23,4 | 73 | 50 | - | - | - | 134 | 114 | 154 | 400 | 65 | ||
| 35 | HY5CZ-42/134 | 42 | - | - | - | 80,0 | 124 | 20 | 124 | 100 | 143 | 400 | 65 | ||
| Конденсаторный тип | 35 | HY5WR-51/134 | 51 | 40,8 | 73 | 50 | - | - | - | 134 | 105 | - | 400 | 65 | |
| 35 | HY5CR-42/124 | 42 | - | - | - | 80,0 | 124 | 20 | 134 | 100 | - | 400 | 65 | ||
| 35 | HY5WR-42/134 | 42 | 23,4 | 73 | 50 | - | - | - | 124 | 105 | - | 400 | 65 | ||
| Линейный типТип нейтрали | 35 | HY5WX-51/134 | 51 | 40,8 | 73 | 50 | - | - | - | 134 | 114 | 154 | 400 | 65 | |
| 35 | HY5WX-54/150 | 54 | 43,2 | 77 | 50 | 80,0 | 120 | 20 | 150 | 128 | 169 | 400 | 65 | ||
| 35 | HY5CX-42/120 | 42 | - | - | - | 80,0 | 150 | 20 | 120 | 100 | 138 | 400 | 65 | ||
| 35 | HY5CX-42/150 | 42 | - | - | 50 | - | - | - | 150 | 128 | 169 | 400 | 65 | ||
| 35 | HY1.5W-30/80 | 30 | 24 | 44 | 50 | - | - | - | 80 | 67,5 | - | 400 | 65 | ||
| Станционный типЛинейный тип | 66 | HY5WZ-84/221 | 84 | 67,2 | 121 | 50 | - | - | - | 221 | 188 | 254 | 600 | 65 | |
| 66 | HY5WZ-90/235 | 90 | 72,5 | 130 | 50 | - | - | - | 235 | 201 | 270 | 600 | 65 | ||
| 66 | HY10WZ-84/221 | 84 | 67,2 | 121 | 50 | - | - | - | 221 | 188 | 248 | 500 | 100 | ||
| 66 | HY10WZ-90/235 | 90 | 72,5 | 130 | 50 | - | - | - | 235 | 201 | 264 | 500 | 100 | ||
| 66 | HY5WX-96/250 | 96 | 75 | 140 | 50 | - | - | - | 250 | 213 | 288 | 500 | 65 | ||
| 66 | HY5WX-96/275 | 96 | 75 | 154 | 50 | - | - | 、 | 275 | 234 | 316 | 500 | 65 | ||
| 110kV220kV27.5kV | Станционный тип | 110 | HY5WZ-100/260 | 100 | 78 | 145 | 50 | - | - | - | 260 | 221 | 299 | 500 | 65 |
| 110 | HY5WZ-102/266 | 102 | 79,6 | 148 | 50 | - | - | - | 266 | 226 | 305 | 500 | 65 | ||
| 110 | HY5WZ-108/281 | 108 | 84 | 157 | 50 | - | - | - | 281 | 239 | 323 | 500 | 65 | ||
| 110 | HY10WZ-100/260 | 100 | 78 | 145 | 50 | - | - | - | 260 | 221 | 291 | 500 | 100 | ||
| 110 | HY10WZ-102/266 | 102 | 79,6 | 148 | 50 | - | - | - | 266 | 226 | 297 | 500 | 100 | ||
| 110 | HY10WZ-108/281 | 108 | 84 | 157 | 50 | - | - | - | 281 | 239 | 315 | 500 | 100 | ||
| Линейный типТип нейтралиСтанционный типЛинейный типТип нейтрали | 110 | HY5WX-108/281 | 108 | 84 | 157 | 50 | - | - | - | 281 | 239 | 323 | 500 | 65 | |
| 110 | HY5WX-108/309 | 108 | 84 | 173 | 50 | - | - | - | 309 | 263 | 348 | 500 | 65 | ||
| 110 | HY10WX-108/281 | 108 | 84 | 157 | 50 | - | - | - | 281 | 239 | 315 | 500 | 100 | ||
| 110 | HY10WX-108/309 | 108 | 84 | 173 | 50 | - | - | - | 309 | 263 | 348 | 500 | 100 | ||
| 110 | HY5CX-90/260 | 90 | - | 130 | 50 | 170* | 525* | - | 260 | - | 292 | 400 | 65 | ||
| 110 | HY10CX-90/260 | 90 | - | 130 | 50 | 170* | 525* | - | 260 | - | 292 | 600 | 100 | ||
| 110 | HY10CX-96/280 | 96 | - | 140 | 50 | 170* | 525* | - | 280 | - | 314 | 600 | 100 | ||
| 110 | HY10CX-102/296 | 102 | - | 148 | 50 | 170* | 525* | - | 296 | - | 332 | 500 | 100 | ||
| 110 | HY1.5W-60/144 | 60 | 48 | 85 | 50 | - | - | - | 144 | 135 | - | 400 | 65 | ||
| 110 | HY1.5W-72/186 | 72 | 58 | 103 | 50 | - | - | - | 186 | 174 | - | 400 | 65 | ||
| 220 | HY10WZ-192/500 | 192 | 150 | 280 | 50 | - | - | - | 500 | 426 | 560 | 800 | 100 | ||
| 220 | HY10WZ-200/520 | 200 | 156 | 290 | 50 | - | - | - | 520 | 442 | 582 | 800 | 100 | ||
| 220 | HY10WZ-204/532 | 204 | 159 | 296 | 50 | - | - | - | 532 | 452 | 594 | 800 | 100 | ||
| 220 | HY10WZ-216/562 | 216 | 168,5 | 314 | 50 | - | - | - | 562 | 478 | 630 | 800 | 100 | ||
| 220 | HY10WX-216/562 | 216 | 168 | 314 | 50 | - | - | - | 562 | 478 | 630 | 600 | 100 | ||
| 220 | HY10WX-216/618 | 216 | 168 | 346 | 50 | - | - | - | 618 | 526 | 693 | 600 | 100 | ||
| 220 | HY10CX-185/520 | 180 | - | 260 | 50 | 340* | 900* | - | 520 | - | 584 | 600 | 100 | ||
| 220 | HY10CX-192/560 | 192 | - | 280 | 50 | 340* | 900* | - | 560 | - | 628 | 600 | 100 | ||
| 220 | HY10CX-204/592 | 204 | - | 296 | 50 | 340* | 900* | - | 592 | - | 664 | 600 | 100 | ||
| 220 | HY1.5W-144/320 | 144 | 116 | 205 | 50 | - | - | - | 320 | 299 | - | 600 | 65 | ||
| Железнодорожный тип | 27,5 | HY5WT-42/120 | 42 | 34 | 65 | 50 | - | - | - | 120 | 98 | 138 | 400 | 65 | |
| 55kV | - | 55 | HY5WT-84/240 | 84 | 68 | 130 | 50 | - | - | - | 240 | 276 | 276 | 400 | 65 |
Габаритные размеры
Условия эксплуатации
- Температура окружающей среды: не выше +40 ℃ и не ниже -40 ℃;
- Высота над уровнем моря не более 2000 m;
- Номинальная частота: 50 Hz или 60 Hz;
- Напряжение, длительно прикладываемое к ограничителю, не должно превышать его длительно допустимое рабочее напряжение;
- Макс. скорость ветра: 35 m/s;
- Сейсмичность: не более 7 баллов.
