HY5W-24L 24 kV Металлооксидный ограничитель перенапряжения
Общая информация об ограничителях перенапряжения (применимо ко всем моделям этой серии)
Основным элементом металлооксидного ограничителя перенапряжения (MOA) является металлооксидный варистор (MOV), который обладает нелинейной вольт-амперной характеристикой: отсутствует задержка при крутом фронте напряжения, низкое коммутационное остаточное напряжение и отсутствует разброс разрядных напряжений, поэтому защитные запасы для грозовых волн, коммутационных волн и волн с крутым фронтом практически одинаковы, и он может поглощать грозовые перенапряжения, коммутационные перенапряжения и временные перенапряжения промышленной частоты.
Эта серия в полимерном корпусе изготовлена методом цельной формовки из силиконовой резины, обладает хорошей герметичностью, высокой взрывобезопасностью, стойкостью к загрязнению без очистки, устойчивостью к электрической эрозии и старению, малыми габаритами и небольшим весом, проста в монтаже и обслуживании.
Стандарты производства: GB11032-2000 (эквивалент IEC 60099-4:1991) «Ограничители перенапряжения металлооксидные без искровых промежутков для систем переменного тока»; JB/T 8952-2005 «Ограничители перенапряжения металлооксидные в полимерном корпусе без искровых промежутков для систем переменного тока».

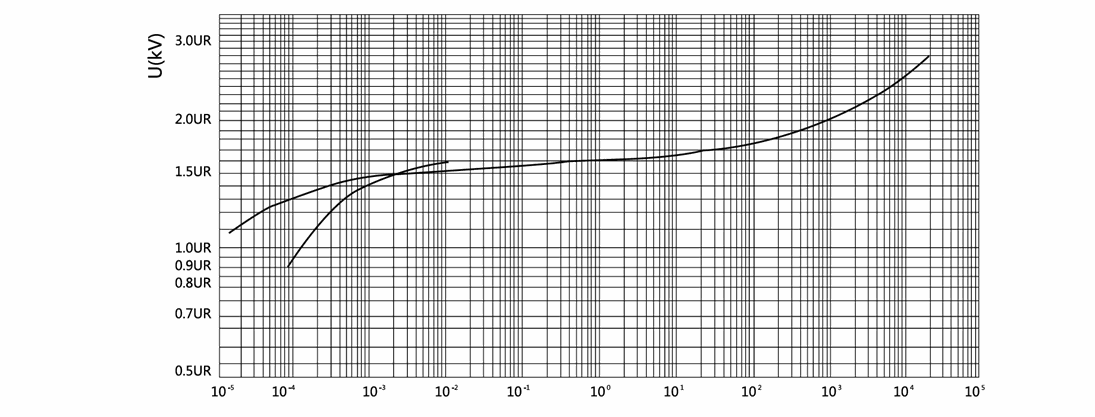

Вольт-амперная характеристика
Полное обозначение типа
Обзор продукции
Металлооксидный ограничитель перенапряжения HY5W-24L в полимерном корпусе предназначен для систем среднего напряжения 24 kV и фотоэлектрических электростанций; основным элементом являются металлооксидные варисторы (MOV). Он отличается быстрым реагированием на крутой фронт, хорошей нелинейной вольт-амперной характеристикой и высокой пропускной способностью по току, эффективно ограничивая амплитуду перенапряжений и защищая фотоэлектрические электростанции, портовое оборудование и распределительное оборудование среднего напряжения от грозовых и коммутационных перенапряжений. Изделие прошло типовые испытания в национальном центре контроля качества и испытаний изоляторов и ограничителей перенапряжения, а его параметры соответствуют международному стандарту IEC 60099-4.
Обозначение типа

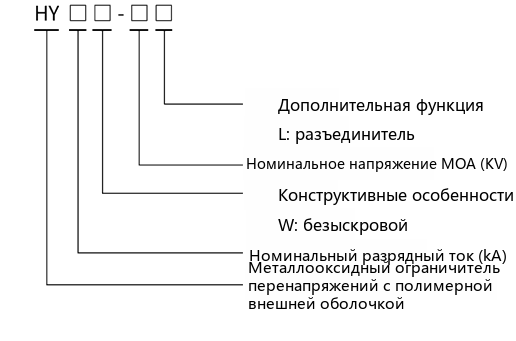

Обозначения модели HY5W-24L расшифровываются следующим образом: HY = металлооксидный ограничитель перенапряжения в полимерном корпусе; 5 = номинальный разрядный ток 5 kA; W = без искровых промежутков; 24 = номинальное напряжение ограничителя, 24 kV; L = с разъединителем. Металлооксидный ограничитель перенапряжения HY5W-24L в полимерном корпусе имеет номинальное напряжение 24 kV, длительное рабочее напряжение не менее 19.2 kV и остаточное напряжение при грозовом импульсе 8/20 μs не более 72 kV, что удовлетворяет требованиям защиты от перенапряжений распределительных сетей соответствующего класса напряжения.
Типовые технические параметры
| Модель | HY5W-24L |
|---|---|
| Номинальный ток (kA) | 5 |
| Номинальное напряжение (kV) | 24 |
| Длительное рабочее напряжение (kV≥) | 19.2 |
| Остаточное напряжение при импульсе с крутым фронтом 1/4μs (kV≤) | 76.0 |
| Остаточное напряжение при грозовом импульсе 8/20μs (kV≤) | 72 |
| Остаточное напряжение при коммутационном импульсе 30/60μs (kV≤) | 61.6 |
| Пропускная способность при прямоугольной волне тока 2000μs (A) | 100 |
| Стойкость к большим токам 4/10μs (kA) | 65 |

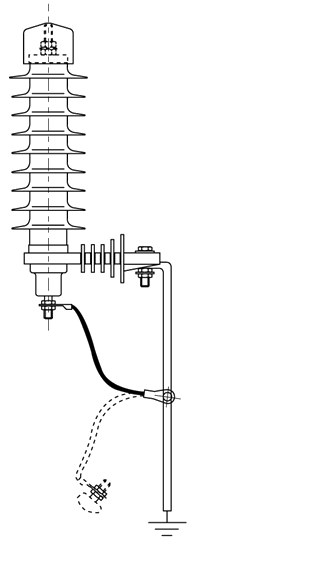

Схема установки разъединителя
Времятоковая характеристика разъединителя (данная модель включает разъединитель)
| Ток (A) | 800 | 200 | 20 | 5 | 0.5 | 0.05 |
|---|---|---|---|---|---|---|
| Время срабатывания (s) | 0.01-0.02 | 0.02-0.05 | 0.1-0.2 | 0.5~1.0 | 20-50 | 200-500 |
Буква L после обозначения модели указывает на наличие разъединителя: при возникновении аномального тока в ограничителе разъединитель автоматически срабатывает в соответствии с приведённой выше таблицей, отключая повреждённый ограничитель от системы и позволяя обслуживающему персоналу своевременно заменить его.
Условия эксплуатации
- Температура окружающей среды: не выше +40 ℃ и не ниже -40 ℃;
- Высота над уровнем моря не более 2000 m;
- Номинальная частота: 50 Hz или 60 Hz;
- Напряжение, длительно приложенное к ограничителю, не должно превышать его длительное рабочее напряжение;
- Максимальная скорость ветра: 35 m/s;
- Сейсмическая интенсивность: не более 7 баллов.
