Обзор продукта

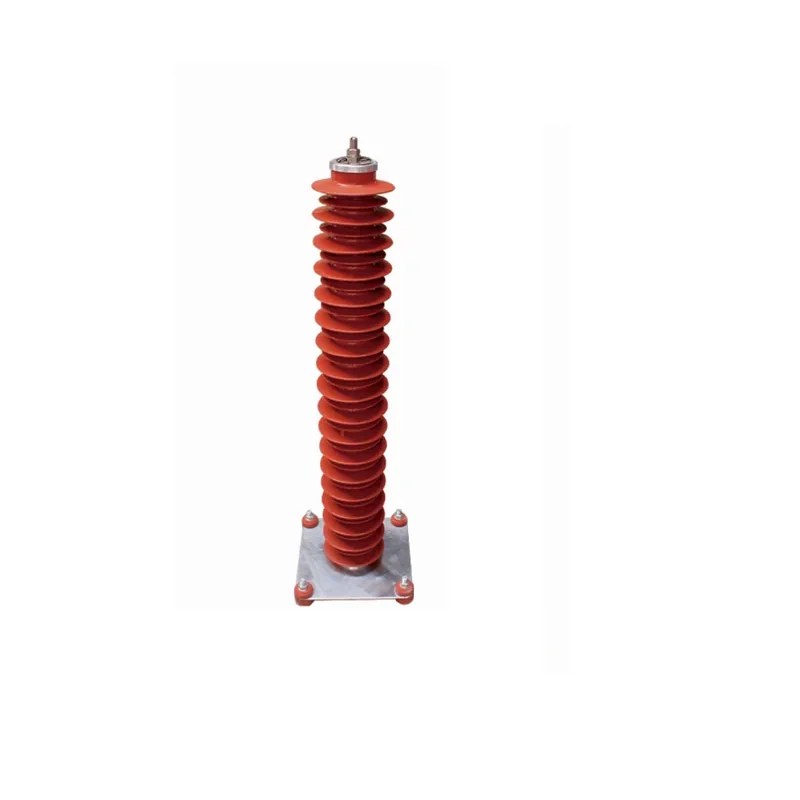

HY10WZ-108/281 металлооксидный ограничитель перенапряжения — это полимерный металлооксидный ограничитель перенапряжения без искрового промежутка для систем переменного тока 110 kV. Он в основном устанавливается на распределительном и станционном оборудовании подстанций для ограничения грозовых и коммутационных перенапряжений и защиты изоляции электрооборудования, такого как трансформаторы, выключатели, измерительные трансформаторы и кабели. Металлооксидный ограничитель перенапряжения HY10WZ-108/281 широко применяется для защиты от перенапряжений на подстанциях 110 kV.
В изделии используются высокоэффективные варисторы на основе оксида цинка и цельноформованный композитный изоляционный корпус из силиконовой резины без последовательного искрового промежутка; он отличается хорошими вольт-амперными характеристиками, большой токовой нагрузочной способностью, быстродействием и высокой стойкостью к загрязнению, способен стабильно работать длительное время в суровых условиях, таких как большая высота над уровнем моря, сильное загрязнение и сильный холод.
Обозначение типа
В HY10WZ-108/281: H обозначает ограничитель перенапряжения, Y обозначает варистор на основе оксида цинка; 10 обозначает номинальный разрядный ток 10 kA; W обозначает отсутствие искрового промежутка; Z обозначает станционный тип; 108 — номинальное напряжение ограничителя (kV); 281 — остающееся напряжение при номинальном разрядном токе (kV).
Особенности продукта
- ◆ Безыскровая конструкция без сопровождающего тока и без задержки разряда, обеспечивающая стабильные защитные характеристики;
- ◆ Композитный корпус из силиконовой резины с УФ-стойкостью, стойкостью к старению и высокой стойкостью к перекрытию при загрязнении;
- ◆ Варисторы на основе оксида цинка с большой токовой нагрузочной способностью и высокой стойкостью к прямоугольному импульсу 2 ms;
- ◆ Хорошая герметичность и минимальное обслуживание при длительной эксплуатации;
- ◆ Малые габариты, малый вес и удобство монтажа.
Основные технические параметры
| Параметр | Значение |
|---|---|
| Номинальное напряжение системы | 110 kV |
| Номинальное напряжение ограничителя Ur | 108 kV |
| Длительно допустимое рабочее напряжение Uc | 84 kV |
| Номинальный разрядный ток | 10 kA |
| Остающееся напряжение при грозовом импульсе (10 kA, 8/20 μs) | ≤281 kV |
| Опорное напряжение постоянного тока (1 mA) | ≥158 kV |
| Пропускная способность при прямоугольном импульсе 2 ms | 1000 A |
| Стойкость к импульсу большого тока 4/10 μs | 100 kA |
| Удельная длина пути утечки | ≥25 mm/kV |
Условия эксплуатации
- ◆ Температура окружающей среды: от -40 ℃ до +40 ℃;
- ◆ Высота над уровнем моря: ≤2000 m (выше — по специальному заказу);
- ◆ Скорость ветра: ≤35 m/s;
- ◆ Толщина гололёда: ≤10 mm;
- ◆ Сейсмичность: ≤8 баллов;
- ◆ Применим для систем переменного тока 50 Hz; место установки должно быть свободно от сильного загрязнения, химической коррозии и сильной вибрации.
Кривая вольт-амперной характеристики металлооксидного ограничителя перенапряжения
Металлооксидный варистор обладает нелинейной вольт-амперной характеристикой: ток утечки чрезвычайно мал при нормальном рабочем напряжении; при возникновении перенапряжения он проводит ток и отводит энергию в землю, а после исчезновения перенапряжения автоматически возвращается в высокоомное состояние. На рисунке ниже показана его типичная вольт-амперная характеристика.
Пояснение к обозначению типа ограничителя
Обозначение типа ограничителя состоит из кодов конструктивного исполнения, номинального разрядного тока, номинального напряжения, остающегося напряжения и места применения; на рисунке ниже дано наглядное пояснение каждого сегмента.
Серия продукции и габаритные размеры высоковольтных металлооксидных ограничителей перенапряжения
На рисунке ниже показаны конструктивная схема и основные размеры серии высоковольтных металлооксидных ограничителей перенапряжения (включая станционный тип 110 kV / 220 kV и линейный тип 35 kV) для справки при компоновке установки и проверке изоляционных расстояний.
