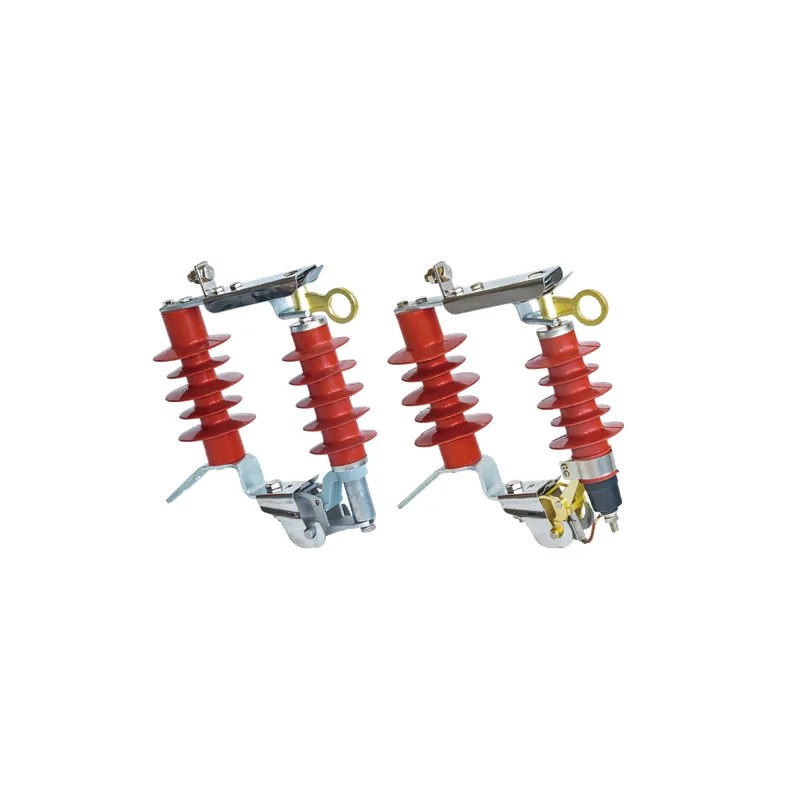

Съёмный ограничитель перенапряжения HY5WS-17/50DL-TB

Обзор

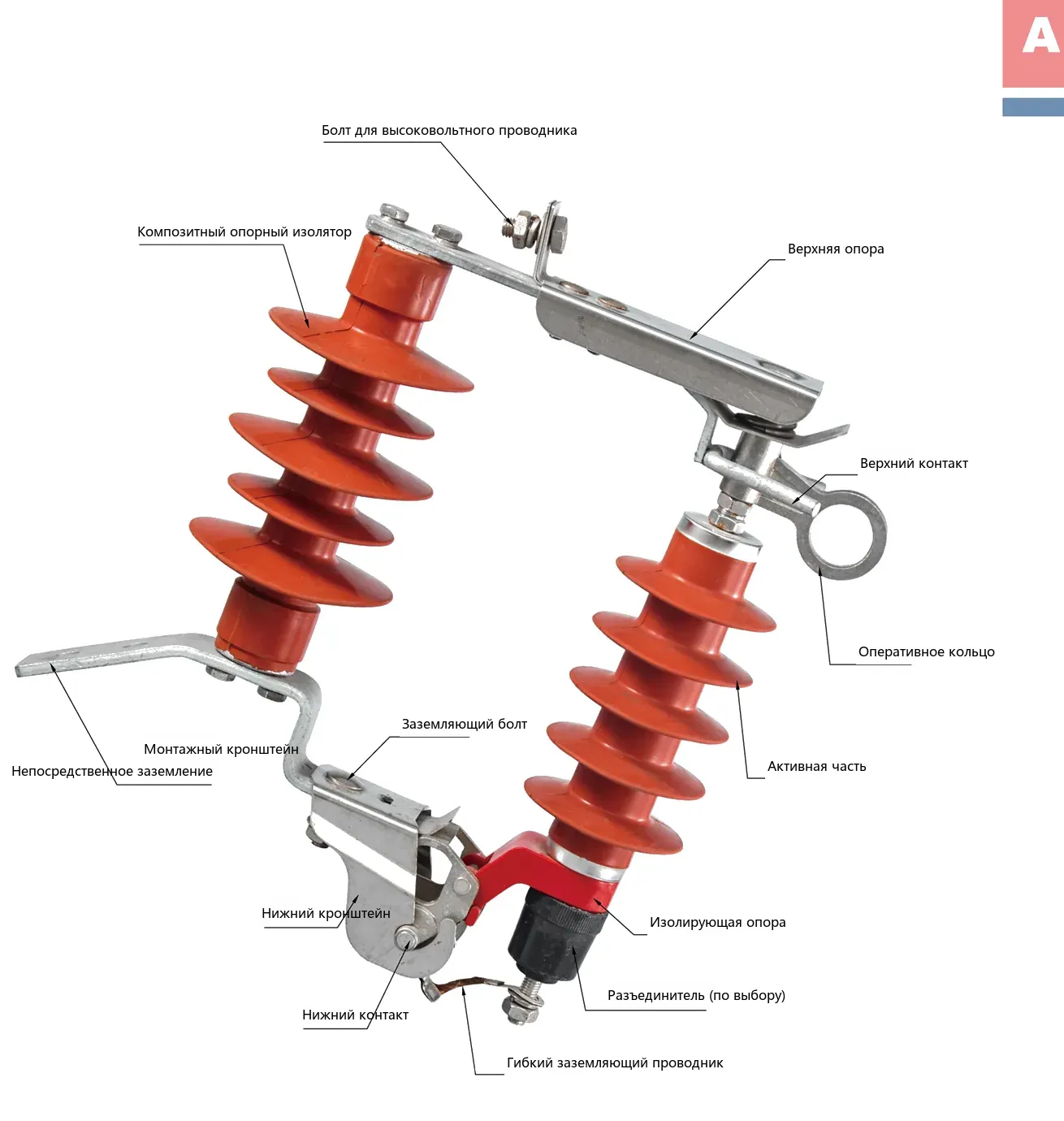

Съёмный ограничитель перенапряжения представляет собой распределительный ограничитель перенапряжения с оксидом цинка, модифицированный и оригинально установленный на отпадающей конструкции предохранителя-разъединителя, благодаря чему ограничитель можно удобно испытывать, обслуживать и заменять изолирующей штангой без прерывания электроснабжения. Это не только сохраняет линию в работе, но и значительно снижает трудоёмкость и время работы обслуживающего персонала, и особенно подходит для мест, где прерывание электроснабжения нежелательно, например, почта и телекоммуникации, аэропорты и станции, больницы и оживлённые торговые районы. Остальные характеристики продукта такие же, как у распределительных ограничителей перенапряжения. Ограничитель перенапряжения второго поколения с отпаданием дополнен разъединителем: при возникновении аномалии в ограничителе ток короткого замыкания промышленной частоты вызывает срабатывание разъединителя, заземляющий вывод разъединителя автоматически освобождается, а элемент ограничителя отпадает и выводится из эксплуатации, предотвращая дальнейшее развитие аварии и позволяя обслуживающему персоналу своевременно обнаружить и заменить его; принцип отпадания аналогичен падению трубки предохранителя при расплавлении плавкого элемента. Съёмный ограничитель перенапряжения HY5WS-17/50DL-TB является типичным продуктом ограничителя перенапряжения второго поколения с отпаданием, объединяющим ограничитель перенапряжения с оксидом цинка с отпадающей конструкцией.

Наша компания применяет современный отпадающий механизм RW12, который обеспечивает надёжный контакт и гибкое включение и отключение, а также использует современную арматуру, например, крышку из нержавеющей стали на полимерной стойке, предлагая преимущества стойкости к загрязнению, быстрого срабатывания, широкого диапазона токов и способности выдерживать заданный импульс тока и рабочий цикл. Характеристики продукта соответствуют национальным стандартам GB11032-2000 (eqv IEC 60099-4:1991) «Ограничители перенапряжения без искровых промежутков для систем переменного тока», JB/T8952-2005 «Полимерные ограничители перенапряжения без искровых промежутков для систем переменного тока» и GB311.1-1997 «Координация изоляции для высоковольтного передающего и трансформаторного оборудования». Съёмный ограничитель перенапряжения HY5WS-17/50DL-TB представляет собой распределительный съёмный продукт, спроектированный и изготовленный в соответствии с вышеуказанными национальными стандартами.

Обозначение типа

• TR обозначает разъединитель термоплавкого типа
• TB обозначает разъединитель термовзрывного типа
• DL обозначает отпадающую конструкцию
• Макс. остаточное напряжение при номинальном токе разряда, кВ (пиковое)
• Номинальное напряжение ограничителя, кВ (действующее значение)
• Место применения: S — распределение, R — конденсатор, Z — станция
• Конструктивная особенность: W — без искровых промежутков
• Номинальный ток разряда, кА
• Полимерный ограничитель перенапряжения с оксидом металла

Съёмный ограничитель перенапряжения

Особенности

1. Блок ограничителя можно устанавливать и снимать в любое время без снятия напряжения, что особенно подходит для мест, где прерывание электроснабжения нежелательно.

2. Оснащённый разъединителем, блок ограничителя автоматически отпадает при возникновении неисправности и выводится из эксплуатации, сохраняя нормальную работу линии.

3. Отпавший при неисправности блок образует чёткий указатель, который легко обнаружить, что позволяет своевременно проводить обслуживание и замену.

4. Ограничитель имеет полимерный корпус, а отпадающий механизм использует полимерную стойку, обеспечивая хорошую гидрофобность и высокую стойкость к загрязнению.

Условия эксплуатации

1. Температура окружающей среды: от -40 ℃ до +40 ℃;

2. Высота над уровнем моря не более 3000 м;

3. Частота промышленной сети: от 48 Гц до 62 Гц;

4. Макс. скорость ветра не более 35 м/с;

5. Районы с сейсмичностью 7 баллов и ниже.

Электрические параметры

Примечание: параметры ограничителя такие же, как у обычных ограничителей; выше указан распределительный тип, который может быть заменён конденсаторным типом и другими типами.

Указания по установке и эксплуатации

1. Данный продукт должен устанавливаться на линиях системы и оборудования, номинальное напряжение которых соответствует номинальному напряжению ограничителя.

2. Перед установкой и эксплуатацией проверьте плотность соединения между элементом ограничителя и отпадающим механизмом, чтобы обеспечить хороший контакт и гибкую установку и снятие.

3. Способ регулировки: поверните медный контакт (с кольцом для вытягивания) на ограничителе так, чтобы усилие отрыва при размыкании находилось в пределах 6-10 кг, держите сторону кольца для вытягивания медного контакта наружу, затем затяните нижнюю гайку так, чтобы кольцо для вытягивания не вращалось легко.

4. При установке ограничитель должен образовывать угол 15-30 градусов с вертикалью, а расстояние зазора должно быть не менее 200 мм;

HY5WS-17/50DL-TB После установки, как описано выше, съёмный ограничитель перенапряжения можно испытывать, обслуживать и заменять без прерывания электроснабжения.
