Счётчик разрядов ограничителя перенапряжения JS-8

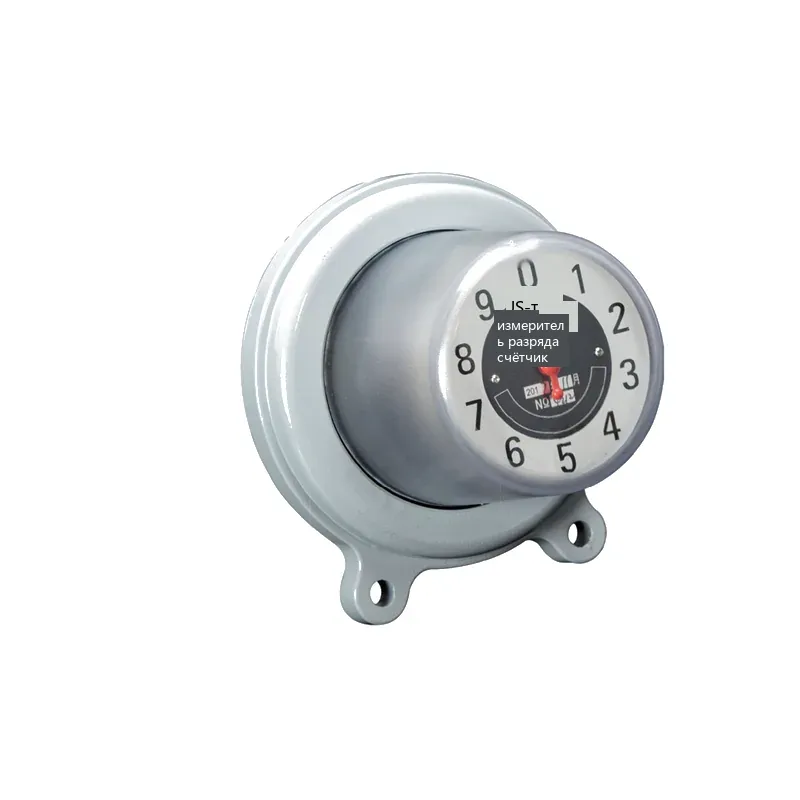

Счётчик разрядов ограничителя перенапряжения JS-8 используется для регистрации количества срабатываний (разрядов) ограничителя при перенапряжениях; он устанавливается последовательно с ограничителем в цепи заземления. Внутри используется электромагнитный счётный механизм; когда ограничитель разряжает ток, счётчик приводится в действие и накапливает показания. Он подходит для ограничителей 35 кВ и выше, используемых на станциях и линиях, а также может использоваться вместе с трёхфазными комбинированными устройствами защиты от перенапряжений.
Продукт имеет простую конструкцию, надёжную работу и прямое считывание; он является важным элементом мониторинга для определения, сработал ли ограничитель, и для оценки частоты перенапряжений в сети. Он устанавливается на заземляющем выводе под ограничителем для удобства считывания при обходе.
Типовые технические параметры
| Модель | Описание продукта | Класс напряжения системы | Номинальный ток разряда (кА) | Диапазон рабочего тока (А) | Остаточное напряжение при номинальном токе (кВ) | Пропускная способность прямоугольного импульса тока 2 мкс (А) | Выдерживаемая способность большого тока 4/10 (кА) |
|---|---|---|---|---|---|---|---|
| JS-8 | Счётчик разрядов ограничителя перенапряжения | 3~66 кВ | 5 | 50-5000 | 1 | 400 | 65 |
Стандартные габаритные размеры
Указания по эксплуатации
1. Счётчик должен устанавливаться последовательно с соответствующим ограничителем на его заземляющем выводе, а сопротивление заземления должно соответствовать требованиям DL/T 621.
2. Подробное описание и порядок использования счётчика см. в нашем специальном руководстве по эксплуатации счётчика.
3. Если ограничитель оснащён этим счётчиком, после его стандартного обозначения типа добавляется буква «J». Например, HY5WS-17/50-J указывает, что в ограничитель HY5WS-17/50 добавлен счётчик.
4. При наружной установке рекомендуется защитный кожух, чтобы избежать длительного воздействия солнца и дождя, влияющего на механический ресурс. При установке и эксплуатации, как описано выше, счётчик разрядов ограничителя перенапряжения JS-8 может точно регистрировать количество срабатываний ограничителя в течение длительного периода.
