Монитор ограничителя перенапряжения JCQ-10

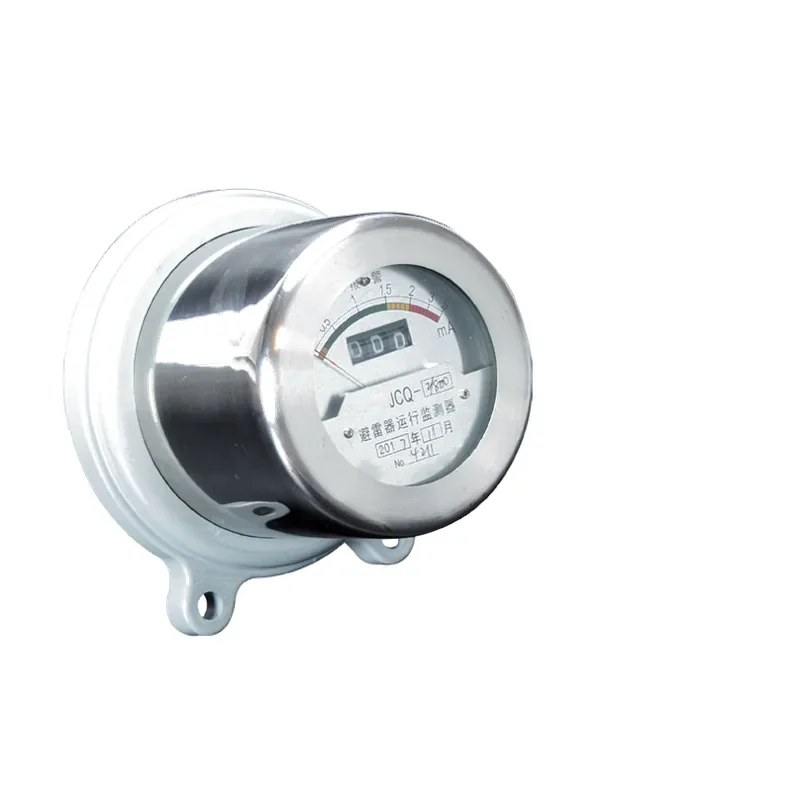

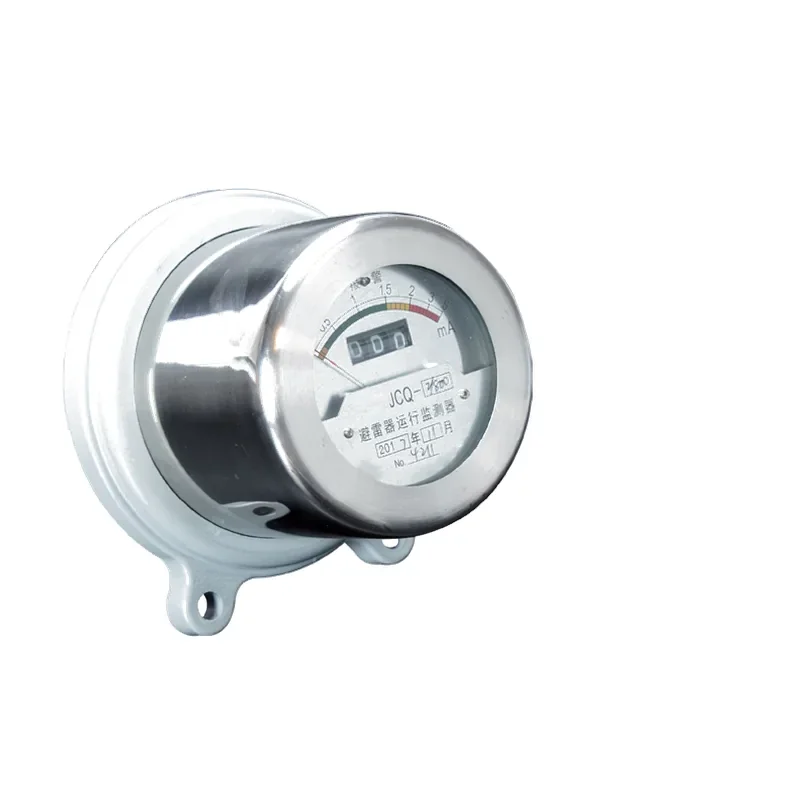

Онлайн-монитор ограничителя перенапряжения JCQ-10 (устройство онлайн-мониторинга) используется для регистрации в реальном времени количества срабатываний ограничителя и амплитуды тока молнии; он устанавливается последовательно с ограничителем в цепи заземления. Со встроенным цифровым ЖК-дисплеем можно считывать количество срабатываний и пиковое значение тока (кА) последнего срабатывания. Он подходит для ограничителей 35 кВ и выше, используемых на станциях и линиях, или для использования с трёхфазными комбинированными устройствами защиты от перенапряжений.
Продукт обладает двойными функциями накопления количества срабатываний и мониторинга тока и является важной основой для обслуживания ограничителей по состоянию. При наружной установке циферблатного типа он имеет компактную конструкцию, чёткое считывание и высокую надёжность и может заменить обычные механические счётчики для повышения уровня интеллектуального мониторинга сети.
Типовые технические параметры
| Модель | Описание продукта | Класс напряжения системы | Номинальный ток разряда (кА) | Диапазон рабочего тока (А) | Остаточное напряжение при номинальном токе (кВ) | Пропускная способность прямоугольного импульса тока 2 мкс (А) | Выдерживаемая способность большого тока 4/10 (кА) |
|---|---|---|---|---|---|---|---|
| JCQ-10 | Онлайн-монитор ограничителя перенапряжения | 3-220 кВ | 10 | 50-5000 | 1 | 600 | 100 |

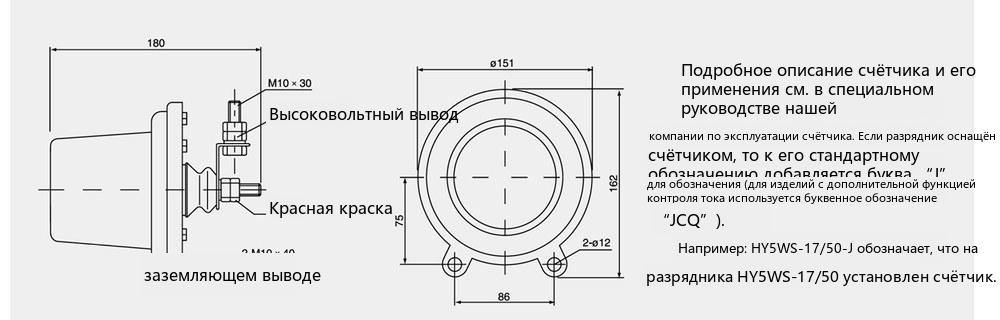

Стандартные габаритные размеры
Указания по эксплуатации
1. Монитор должен устанавливаться последовательно с соответствующим ограничителем на его заземляющем выводе, а сопротивление заземления должно соответствовать требованиям DL/T 621.
2. Подробное описание и порядок использования монитора см. в нашем специальном руководстве по эксплуатации монитора.
3. Если ограничитель оснащён этим монитором (с дополнительной функцией мониторинга тока), после его стандартного обозначения типа добавляются буквы «JCQ». Например, HY5WS-17/50-JCQ указывает, что в ограничитель HY5WS-17/50 добавлен монитор.
4. При совместном использовании рекомендуется прокладывать экранированный сигнальный кабель (витая пара) в помещение управления для загрузки данных о работе в реальном времени. При использовании, как описано выше, онлайн-монитор ограничителя перенапряжения JCQ-10 может стабильно контролировать рабочее состояние ограничителя в течение длительного периода.
