Обзор продукции

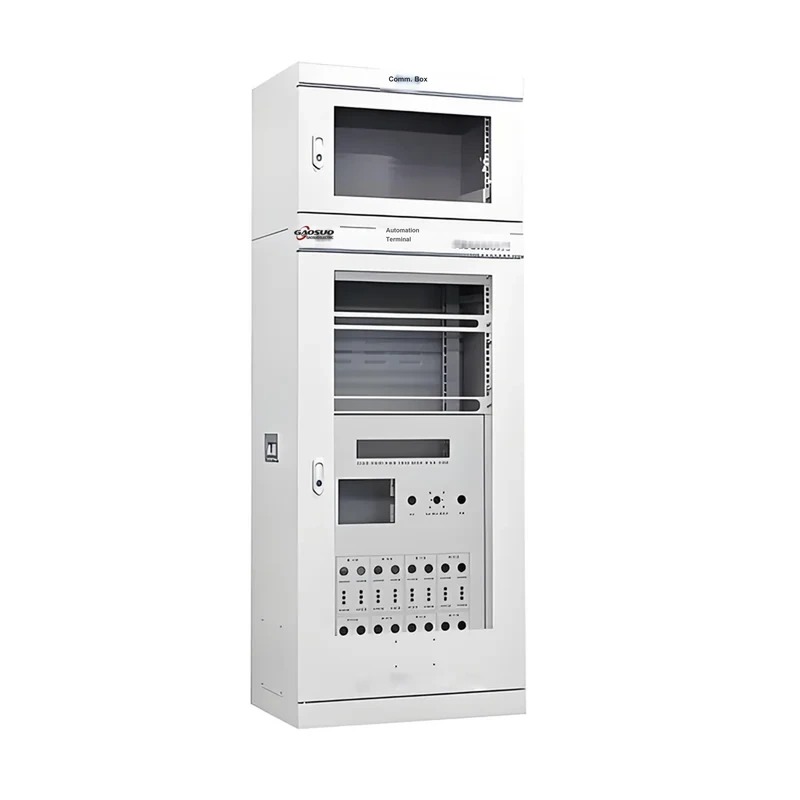

Терминал автоматизации распределения DTU-900 — это новое изделие, разработанное для всё более широкого применения в распределительных устройствах кольцевой магистрали, распределительных пунктах и подобных местах. Он применяет новое устройство управления высоковольтными выключателями, сочетающее высокоскоростной микросхему выборки с 32-битной высокоскоростной микросхемой управления, и может быстро и стабильно контролировать высоковольтные выключатели. Он объединяет функции защиты, измерения, управления, мониторинга, связи и дистанционного управления, отличаясь высокой степенью интеграции, гибкой конфигурацией и дружественным интерфейсом.
Широко применяется в системах радиального и кольцевого питания, помогает системе выявлять кратковременные и постоянные повреждения линий, автоматически устраняя влияние кратковременных повреждений на линию и изолируя постоянно повреждённый участок, тем самым избегая длительных крупномасштабных отключений и автоматически восстанавливая электроснабжение неповреждённых участков, что обеспечивает экономичную и практичную автоматизацию распределительной сети. Терминал автоматизации распределения DTU-900 объединяет функции защиты, измерения, управления, мониторинга, связи и дистанционного управления, отличаясь высокой степенью интеграции и гибкой конфигурацией.
Особенности продукции
Трёхдистанционный терминал автоматизации распределения DTU-900 использует высокопроизводительный 32-битный микропроцессор в качестве аппаратной платформы разработки и эффективную встроенную операционную систему реального времени в качестве программной платформы разработки. Он обладает следующими отличительными техническими особенностями:
Единая общая ядровая платформа
- Платформа: единая встроенная аппаратно-программная платформа (ЦП использует самостоятельно разработанную 32-битную материнскую плату с тактовой частотой до 240 МГц и аппаратную платформу с большой информационной пропускной способностью, вместе с программной платформой встроенной многозадачной операционной системы реального времени), поддерживающая высокоскоростную шину Ethernet и шину CAN с большой ёмкостью интерфейса.
- Хранение: большая ёмкость FLASH и RAM, способная локально хранить записи положений, записи последовательности событий (SOE) изменений аварийной телесигнализации и записи экстремальных значений в течение не менее 1 месяца и поддерживающая дополнительную загрузку исторических данных.
Разнообразные режимы и протоколы связи
- Обеспечивает 4 интерфейса RS232/RS485 со скоростями 300-115200 бит/с и 2 порта Ethernet, поддерживающих различные протоколы, такие как 101 и 104.
- Аппаратная конфигурация: независимый модуль управления связью; аппаратная конфигурация поддерживает переключение основной/резервной с резервированием.
- Программная конфигурация: поддерживает несколько режимов связи и протоколов и может одновременно связываться с несколькими ведущими станциями разных уровней.
Гибкая конфигурация телесигнализации, телеуправления и телеметрии
- Действительно модульная конструкция: модули трёхдистанционных функций стандартны и универсальны, и отказ любого модуля не влияет на работу других модулей или системы.
- В пределах максимальной ёмкости блока измерения и управления трёхдистанционные функциональные модули могут быть добавлены по мере необходимости. Когда число трёхдистанционных точек превышает максимальную ёмкость блока измерения и управления, функциональные модули могут быть расширены через шину расширения.
Интеллектуальное управление питанием
- Мониторинг питания в реальном времени с сигнализацией потери переменного тока и пониженного напряжения батареи.
- Онлайн-управление батареей с поддержкой ручной, автоматической и дистанционной активации.
- Защита заряда/разряда батареи: питание от батареи автоматически отключается при достижении точки отсечки разряда.
- Может обеспечивать различные рабочие источники питания для терминала, коммуникационного оборудования, телесигнализации и телеуправления, с защитой от короткого замыкания выхода. Поддерживает подключение свинцово-кислотных и литиевых батарей.
Обслуживание
- Применяет большой ЖК-дисплей с китайским отображением, меню-ориентированный интерфейс и управление с клавиатуры, обеспечивая хорошую среду человеко-машинного взаимодействия (опционально).
- Обеспечивает различные индикаторные лампы, показывающие рабочее состояние.
- Обеспечивает дистанционные и местные интерфейсы обслуживания, позволяя операторам обслуживать его на месте или дистанционно с ведущей станции.
Окружающая среда
- Адаптирован к суровым условиям с рабочей температурой от -40 ℃ до +70 ℃ и является антимагнитным, влагозащитным и ударопрочным.
- Электромагнитная совместимость может достигать уровня 4 и выше, адаптируясь к сильным электромагнитным средам.
Сопутствующие товары
Доступны низковольтные распределительные устройства той же серии и других типов:
- Низковольтное распределительное устройство GGD
- Низковольтное устройство компенсации реактивной мощности GGJ
- Низковольтное распределительное устройство с выкатным элементом MNS
- Низковольтное распределительное устройство с выкатным элементом GCK
- Низковольтное распределительное устройство с выкатным элементом GCS
- Микропроцессорный щит оперативного постоянного тока GZDW
